Tiêu chuẩn mặt bích BS PN10 là một trong những tiêu chuẩn phổ biến được sử dụng trong ngành công nghiệp đường ống và các thiết bị liên quan. Thép Bảo Tín là đơn vị cung cấp các sản phẩm thép nói chung, dòng mặt bích – phụ kiện mặt bích nói riêng,…uy tín.
Mời các bạn cùng Bảo Tín khám phá tiêu chuẩn BS PN10, các yêu cầu của nó và ứng dụng của nó trong thực tế qua bài viết dưới đây.
Giới thiệu tiêu chuẩn mặt bích BS PN10
Mặt bích (Flange) là loại phụ kiện có chức năng liên kết các đường ống, thiết bị,…. lại với nhau để tạo thành hệ thống chắc chắn, không bị rò rỉ lưu chất ra bên ngoài.
Mỗi loại mặt bích sẽ có các tiêu chuẩn sản xuất khác nhau, trong đó tiêu chuẩn mặt bích BS4504 PN10 là một trong những tiêu chuẩn phổ biến được sử dụng trong ngành công nghiệp đường ống.
“Tiêu chuẩn mặt bích BS PN10 được quy định cho các dòng mặt bích chịu áp suất làm việc lên đến 10 bar (10kg/cm2) được sản xuất theo bộ tiêu chuẩn British Standards – Bộ tiêu chuẩn kỹ thuật Anh (BSI)”.
Bên cạnh tên gọi mặt bích tiêu chuẩn BS PN10, thì còn một số tên gọi khác là:
- Mặt bích BS PN10
- Mặt bích BS4504 PN10
- Bích BS PN10
- Mặt bích PN10
- Flange BS PN10
Xem thêm: tiêu chuẩn mặt bích BS PN6
Những điều tiêu chuẩn mặt bích BS PN10 làm được?
Về bản chất, tiêu chuẩn là cách thống nhất làm một điều gì đó. Có thể là về sản phẩm, quản lý quá trình, cung cấp dịch vụ hoặc vật tư – các tiêu chuẩn có thể gồm phạm vi rộng lớn các hoạt động được thực hiện bởi các tổ chức, sử dụng bởi khách hàng của họ.
Các tiêu chuẩn là kiến thức. Chúng có thể giúp các tổ chức thành công hơn, cuộc sống mọi người thoải mái hơn, an toàn và khỏe mạnh hơn mỗi ngày. Vậy những điều tiêu chuẩn BS4504 PN10 làm được là:
- Thúc đẩy thương mại
- Cung cấp khuôn mẫu cho việc đạt được tính kinh tế, hiệu quả cùng khả năng tương tác
- Tăng cường bảo vệ cũng như sự tin cậy từ người tiêu dùng
Để hiểu hơn về mặt bích tiêu chuẩn BS PN10, mời các anh em cùng xem tiêu chuẩn kỹ thuật bích BS PN10 ngay sau đây.
Tiêu chuẩn kỹ thuật của mặt bích tiêu chuẩn BS PN10

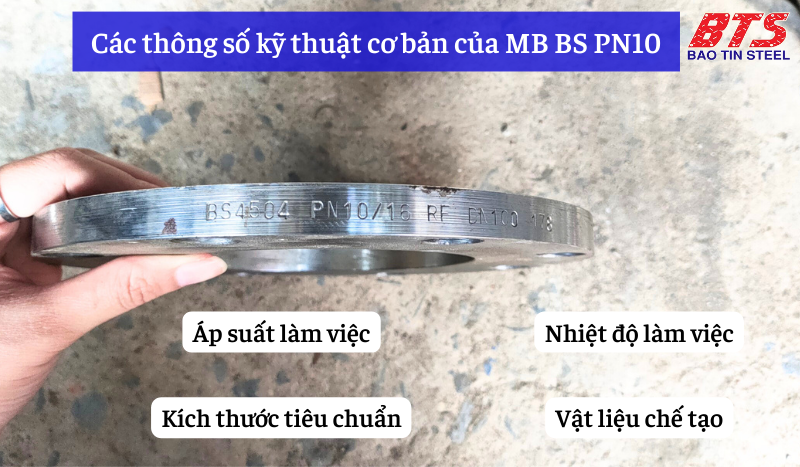

Thông số kỹ thuật cơ bản
– Áp suất làm việc
Mặt bích BS PN10 có áp suất làm việc lên đến 10 bar (10kg/cm2).
– Nhiệt độ làm việc
Nhiệt độ làm việc của bích BS PN10 thường dao động từ 0 độ C đến 120 độ C.
– Kích thước tiêu chuẩn
- Các kích thước tiêu chuẩn mặt bích BS PN10 thường được xác định bởi tiêu chuẩn BS 4504
- Kích thước tiêu chuẩn này bao gồm đường kính ngoài (OD), đường kính trong (ID), độ dày,…
– Vật liệu chế tạo mặt bích
Tiêu chuẩn BS PN10 thường được làm từ thép carbon hoặc thép không gỉ. Tuy nhiên, vật liệu chế tạo mặt bích còn phụ thuộc vào yêu cầu của công trình.
Bảng thông số kỹ thuật của mặt bích BS4504 PN10
Hiện nay, nhu cầu sử dụng mặt bích tiêu chuẩn BS PN10 khá phổ biến. Để hiểu rõ hơn và chi tiết thông số kỹ thuật theo tiêu chuẩn British Standards, Thép Bảo Tín giới thiệu các anh em bảng tra quy cách mặt bích BS PN10 dưới đây:
| Bảng quy cách mặt bích tiêu chuẩn BS4504 PN10 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kích thước danh nghĩa MB DN | B mm | C mm | D mm | E mm | Kích thước bề mặt Face Dimensions | α mm | e mm |
||||
| PN 10 | a mm | b mm | c mm | d mm |
|||||||
| 10 | 40 | 34 | 35 | 24 | 23 | 2 | 4 | 3 | 2 | – | 5 |
| 15 | 45 | 39 | 40 | 29 | 28 | 2 | 4 | 3 | 2 | – | 5 |
| 20 | 58 | 50 | 51 | 36 | 35 | 2 | 4 | 3 | 2 | 41°16′ | 5 |
| 25 | 68 | 57 | 58 | 43 | 42 | 2 | 4 | 3 | 2 | 41°16′ | 5 |
| 32 | 78 | 65 | 66 | 51 | 50 | 2 | 4 | 3 | 2 | 41°16′ | 5 |
| 40 | 88 | 75 | 76 | 61 | 60 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 50 | 102 | 87 | 88 | 73 | 72 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 65 | 122 | 109 | 110 | 95 | 94 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 80 | 138 | 120 | 121 | 106 | 105 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 100 | 158 | 149 | 150 | 129 | 128 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 125 | 188 | 175 | 176 | 155 | 154 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 150 | 212 | 203 | 204 | 183 | 182 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 200 | 268 | 259 | 260 | 239 | 238 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 250 | 320 | 312 | 313 | 292 | 291 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 300 | 370 | 363 | 364 | 343 | 342 | 4 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 350 | 430 | 421 | 422 | 395 | 394 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 400 | 482 | 473 | 474 | 447 | 446 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 450 | 532 | 523 | 524 | 497 | 496 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 500 | 585 | 575 | 576 | 549 | 548 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 600 | 685 | 675 | 676 | 649 | 648 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 700 | 800 | 777 | 778 | 751 | 750 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 800 | 905 | 882 | 883 | 856 | 855 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 900 | 1005 | 987 | 988 | 961 | 960 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 1000 | 1110 | 1092 | 1094 | 1062 | 1060 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1200 | 1330 | 1292 | 1294 | 1262 | 1260 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1400 | 1535 | 1492 | 1494 | 1462 | 1460 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1600 | 1760 | 1692 | 1694 | 1662 | 1660 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1800 | 1960 | 1982 | 1894 | 1862 | 1860 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 2000 | 2170 | 2092 | 2094 | 2062 | 2060 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
Mặt bích BS PN10 là phụ kiện đường ống thông dụng, để hiểu vì sao nó lại được ưa chuộng như thế chúng ta cùng tiếp tục tìm hiểu.
Ưu điểm của mặt bích tiêu chuẩn BS PN10
Không phải tự nhiên mặt bích BS4504 PN10 được ứng dụng nhiều trên thực tế. Bởi vì nó có ưu điểm nổi bật như sau:
Bích BS PN10 dùng đa dạng hệ thống đường ống
- Mức áp suất làm việc 10 bar ở dòng mặt bích này là cực kỳ phổ biến hiện nay.
- Có thể kết nối các loại van có cùng tiêu chuẩn PN10: van cổng, van bi, van một chiều,….
- Kết nối các loại van với đường ống
- Kết nối giữa hai đường ống với nhau
- Sử dụng kết nối các loại thiết bị khác: Đồng hồ đo lưu lượng, đồng hồ đo áp lực…
- Ngoài ra, mặt bích mù PN10 còn được dùng với mục đích bịt đường ống (tạm thời bịt ống để tiếp tục thi công).
Có đầy đủ kích thước và chủng loại
– Về kích thước
Mặt bích BS PN10 có kích thước dao động từ DN15 đến DN600.
Ngoài những kích thước trên, khách hàng cũng có thể đặt hàng và đặt gia công theo yêu cầu nếu như kích thước lớn hay không có sẵn.
– Về chủng loại
Với tính phổ biến cao, nhu cầu dùng rộng rãi nên dạng mặt bích này cũng có đầy đủ các loại khác nhau theo nhu cầu của người dùng. Có rất nhiều loại mặt bích, tuy nhiên các loại mặt bích thông dụng trên thị trường là: mặt bích hàn cổ, mặt bích hàn trượt, mặt bích ren,….
Bên cạnh hai ưu điểm nổi bật kể trên, mặt bích tiêu chuẩn BS PN10 còn những ưu điểm là:
- Dễ dàng hàn với các đường ống thép
- Giá thành rẻ, áp lực PN10 cũng thuộc phân khúc rẻ hơn so với PN16, PN25, PN40…
- Chịu được áp suất làm việc lên đến 10 bar
- Có thể thêm lớp mạ kẽm tạo thành bích thép mạ kẽm BS PN10 để tăng độ bền và tính thẩm mỹ
- Tìm kiếm nhà cung cấp tương đối dễ dàng
Với những ưu điểm đề cập ở trên, mặt bích BS PN10 được ứng dụng gì trên thực tế. Không để các anh em chờ lâu, ngay sau đây trả lời câu hỏi này.
Ứng dụng của tiêu chuẩn mặt bích BS PN10
Mặt bích là một phần quan trọng trong hệ thống đường ống và được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Dưới đây là một số ứng dụng của mặt bích:
Trong ngành dầu khí
Mặt bích được sử dụng để kết nối các đường ống dẫn dầu, khí và các sản phẩm dẫn xuất của chúng. Các ứng dụng của mặt bích trong ngành dầu khí bao gồm:
- Các van công nghiệp
- Các thiết bị đo lường
- Các bộ phận khác trong hệ thống đường ống.
Trong ngành hóa chất
Mặt bích được sử dụng để kết nối các hệ thống đường ống trong ngành hoá chất như: Các nhà máy sản xuất hóa chất, chất tẩy rửa, chất phân tích và các sản phẩm hóa học khác.
Trong ngành thực phẩm
Mặt bích được sử dụng trong các hệ thống đường ống dẫn nước, bia, rượu và các sản phẩm thực phẩm khác.
Các ứng dụng của mặt bích trong ngành thực phẩm và đồ uống bao gồm: Các bể chứa, các ống dẫn, các van công nghiệp và các thiết bị khác trong hệ thống đường ống.
Trong ngành xử lý nước
Mặt bích được sử dụng trong các hệ thống: xử lý nước thải, hệ thống xử lý nước thải công nghiệp và hệ thống cấp nước,…
-> Mặt bích BS PN10 sẽ giúp đảm bảo tính an toàn và hiệu suất của hệ thống bằng cách giữ chặt các bộ phận và tránh rò rỉ trong quá trình xử lý.
Trong ngành điện
Mặt bích được sử dụng trong các hệ thống đường ống trong:
- Các nhà máy điện
- Nhà máy nhiệt điện
- Các nhà máy sản xuất điện khác.
Trên đây là một số ứng dụng của mặt bích trong các ngành công nghiệp. Việc chọn đúng loại mặt bích phù hợp với yêu cầu của công trình là rất quan trọng để đảm bảo tính an toàn và hiệu suất của hệ thống đường ống. Tiếp theo, Thép Bảo Tín sẽ chia sẻ về bước kiểm tra – bảo trì mặt bích tiêu chuẩn BS PN10.
Kiểm tra, bảo trì mặt bích BS PN10 như thế nào?
Kiểm tra – bảo trì mặt bích BS PN10 là việc rất quan trọng để đảm bảo tính an toàn và hiệu suất của hệ thống đường ống. Dưới đây là một số hướng dẫn về cách kiểm tra và bảo trì mặt bích BS PN10:
– Kiểm tra định kỳ
Bích BS4504 PN10 cần được kiểm tra định kỳ để đảm bảo tính an toàn, hiệu suất hệ thống đường ống.
Khi bạn kiểm tra các bộ phận của mặt bích theo định kỳ sẽ dễ dàng phát hiện các dấu vết của hư hỏng, ăn mòn hay rò rỉ. Điều này, sẽ giúp các bạn bảo trì được mặt bích kịp thời và giúp công trình hoạt động an toàn, hiệu quả.
– Bảo trì định kỳ
Ngoài việc kiểm tra định kỳ, mặt bích BS PN10 cũng cần được bảo trì định kỳ.
Việc bảo trì này bao gồm việc làm sạch các bộ phận của mặt bích, kiểm tra và thay thế các phụ kiện như vòng đệm, bu lông và ốc vít nếu cần thiết.
– Sử dụng đúng cách
- Mặt bích BS PN10 cần được sử dụng đúng cách để đảm bảo tính an toàn và hiệu suất của hệ thống đường ống.
- Việc sử dụng đúng cách bao gồm việc sử dụng các phụ kiện chính hãng, tuân thủ đúng quy trình lắp đặt và sử dụng các công cụ và thiết bị đúng cách.
Như vậy, chúng ta đã cùng nhau tìm hiểu về tiêu chuẩn mặt bích BS PN10. Hy vọng, qua bài viết này sẽ giúp các bạn trả lời được câu hỏi tiêu chuẩn bích BS PN10 là gì, và những vấn đề xung quanh nó.
