Thép hình I hay còn có tên gọi khác là Dầm chữ I. Đây là loại dầm thép được chế tạo bằng cách phay hoặc cán dầm chữ I. Nghĩa là nó được chế tạo từ 1 khối thép duy nhất (kiểu iphone với lớp vỏ là kim loại nguyên khối vậy đó anh em).
Quy cách dầm chữ I như thế nào? Mời anh em xem tiếp nha!

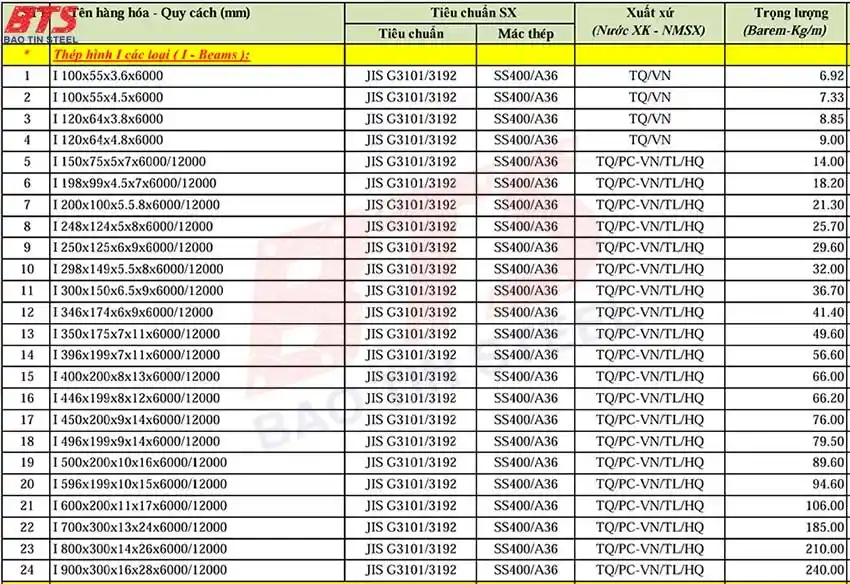

Quy cách thép hình I
Tại Thép Bảo Tín, dầm chữ I được cung cấp có quy cách như sau:
| QUY CÁCH THÉP HÌNH I | |||||
|---|---|---|---|---|---|
| TÊN SẢN PHẨM | Quy cách hàng hóa ( mm ) | Chiều Dài Cây ( M/ Cây ) | Trọng Lượng ( KG/ M ) |
||
| Kích thước cạnh ( XxYmm ) | Độ dày bụng T1 | Độ dày cánh T2 | |||
| Thép hình I 100 | I100x50 | 3.2 | 6m | 7 | |
| Thép hình I 100 | I100x55 | 4.5 | 6.5 | 6m | 9.46 |
| Thép hình I 120 | I120x64 | 4.8 | 6.5 | 6m | 11.5 |
| Thép hình I 148 | I148x100 | 6 | 9 | 6m - 12m | 21.1 |
| Thép hình I 150 | I150x75 | 5 | 7 | 6m - 12m | 14 |
| Thép hình I 194 | I194x150 | 6 | 9 | 6m - 12m | 30.6 |
| Thép hình I 198 | I198x99 | 4.5 | 7 | 6m - 12m | 18.2 |
| Thép hình I 200 | I200x100 | 5.5 | 8 | 6m - 12m | 21.3 |
| Thép hình I 244 | I244x175 | 7 | 11 | 6m - 12m | 44.1 |
| Thép hình I 248 | I248x 124 | 5 | 8 | 6m - 12m | 25.7 |
| Thép hình I 250 | I250x125 | 6 | 9 | 6m - 12m | 29.6 |
| Thép hình I 250 | I250x175 | 7 | 11 | 6m - 12m | 44.1 |
| Thép hình I 294 | I294x200 | 8 | 12 | 6m - 12m | 56.8 |
| Thép hình I 298 | I298x149 | 5.5 | 8 | 6m - 12m | 32 |
| Thép hình I 300 | I300x150 | 6.5 | 9 | 6m - 12m | 36.7 |
| Thép hình I 340 | I340x250 | 9 | 14 | 6m - 12m | 79.7 |
| Thép hình I 346 | I346x174 | 6 | 9 | 6m - 12m | 41.4 |
| Thép hình I 350 | I350x175 | 7 | 11 | 6m - 12m | 49.6 |
| Thép hình I 390 | I390x300 | 10 | 16 | 6m - 12m | 107 |
| Thép hình I 396 | I396x199 | 7 | 11 | 6m - 12m | 56.6 |
| Thép hình I 400 | I400x200 | 8 | 13 | 6m - 12m | 66 |
| Thép hình I 440 | I440x300 | 11 | 18 | 6m - 12m | 124 |
| Thép hình I 446 | I446x199 | 8 | 12 | 6m - 12m | 66.2 |
| Thép hình I 450 | I450x200 | 9 | 14 | 6m - 12m | 76 |
| Thép hình I 482 | I482x300 | 11 | 15 | 6m - 12m | 114 |
| Thép hình I 488 | I488x300 | 11 | 18 | 6m - 12m | 128 |
| Thép hình I 496 | I496x199 | 9 | 14 | 6m - 12m | 79.5 |
| Thép hình I 500 | I500x200 | 10 | 16 | 6m - 12m | 89.6 |
| Thép hình I 596 | I596x199 | 10 | 15 | 6m - 12m | 94.6 |
| Thép hình I 582 | I582x300 | 12 | 17 | 6m - 12m | 137 |
| Thép hình I 588 | I588x300 | 12 | 20 | 6m - 12m | 151 |
| Thép hình I 594 | I594x302 | 14 | 23 | 6m - 12m | 175 |
| Thép hình I 600 | I600x200 | 11 | 17 | 6m - 12m | 106 |
| Thép hình I 692 | I692x300 | 13 | 20 | 6m - 12m | 166 |
| Thép hình I 700 | I700x300 | 13 | 24 | 6m - 12m | 185 |
| Thép hình I 792 | I792x300 | 14 | 22 | 6m - 12m | 191 |
| Thép hình I 800 | I800x300 | 14 | 26 | 6m - 12m | 210 |
| Thép hình I 900 | I900x300 | 16 | 18 | 6m - 12m | 240 |
Nếu anh em chưa biết cách đọc thông số thép hình I thì có thể xem qua cách đọc thông số thép hình H nhé. Cách đọc nó tương tự nhau anh em nha.
Đặc điểm và ứng dụng của dầm chữ I
Review lại một chút để anh em nắm được các đặc điểm cơ bản của dầm chữ I nè.
- Dầm chữ I là một thanh thép nguyên khối
- Các mặt bích của dầm chữ I được làm thon với độ nghiêng 1:10 để có khả năng chịu tải tốt hơn.
- Mặt cắt ngang của dầm chữ I thường có chiều cao sâu hơn chiều rộng nên có khả năng chống vênh cục bộ.
- Dầm chữ I được sử dụng cho các nhịp từ 10 đến 30,5 mét.
Nhớ 4 đặc điểm nổi bật này, anh em không cần lo lắng việc mình sẽ bị nhầm lẫn giữa dầm chữ I và dầm chữ H nữa nhé.
Với đặc điểm như vậy, nên ứng dụng của thép hình I khá là chuyên biệt. Cụ thể là nó chỉ được ứng dụng trong một số lĩnh vực như:
- Làm khung và cột hỗ trợ cho thang máy, rơ moóc.
- Sử dụng làm đường ray xe điện.
- Chế tạo, lắp đặt vận thăng
- Thi công các công trình kết cấu thép và cầu.

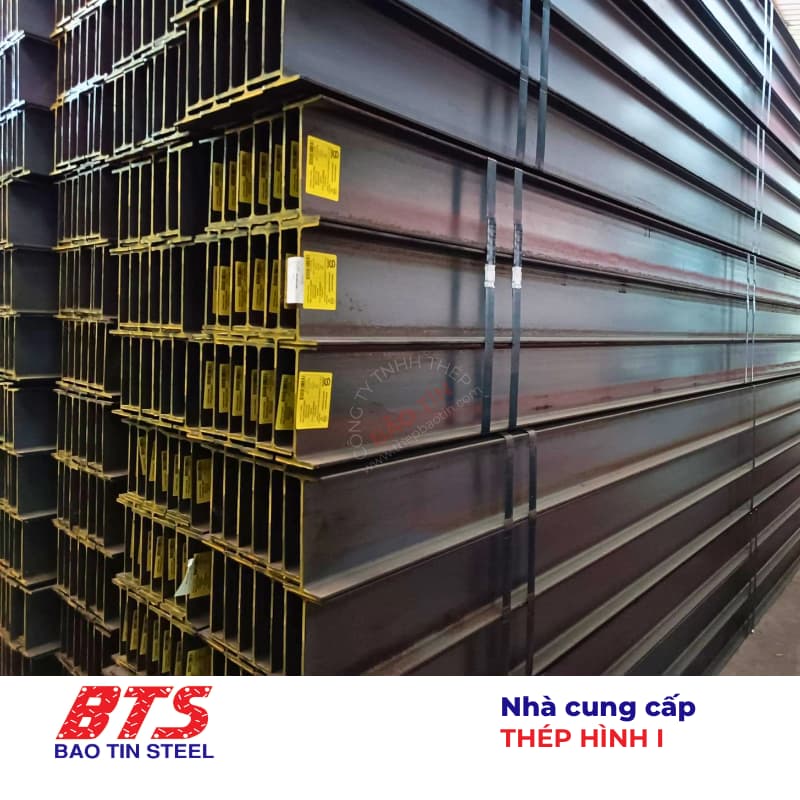

Anh em có thể xem một số hình ảnh thực tế dưới đây nhé!
Anh em nếu có thắc mắc cần được giải đáp. Cứ liên hệ cho Thép Bảo Tín qua ☎☎☎ 0932 059 176 – 0767 555 777
