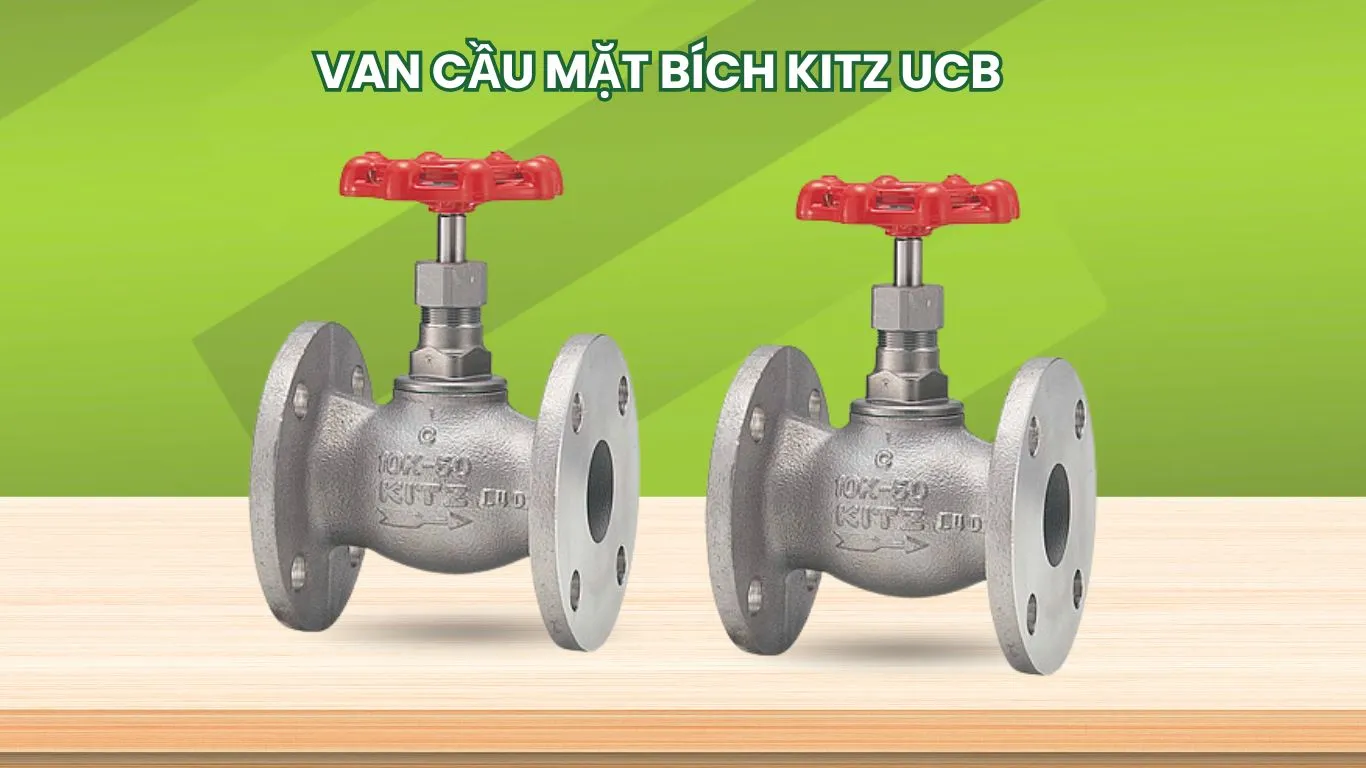

Van cầu inox nối bích TC432/433/435/436

Van cầu inox nối bích TC432/433/435/436 là một loại thiết bị sử dụng để đóng, mở, điều tiết dòng chảy của lưu chất trong hệ thống đường ống. Do có hình dạng gần giống với hình cầu nên van được gọi là van cầu.

Bên trong thân van có một vách ngăn chia van làm hai phần riêng biệt. Nửa dưới nơi dòng lưu chất đi vào và nửa trên nơi dòng lưu chất đi qua. Vách ngăn có một lỗ tròn để lưu chất đi vào từ nửa dưới được dẫn đến nửa trên của van.

Van inox nối bích hay còn gọi là van chữ ngã, van yên ngựa, van hơi là một loại van được đặt tên theo cấu tạo của chúng như hai nửa hình cầu ghép lại và có vách ngăn cố định. Van được sử dụng để đóng mở hay điều tiết dòng chảy của lưu chất bên trong hệ thống đường ống.

MÔ TẢ CHI TIẾT

Van cầu inox là van cầu được làm từ chất liệu thép không gỉ SUS 304, SUS 316 hay SUS 201. Chất liệu inox có khả năng chống ăn mòn và oxi hóa. Van cầu inox 304, inox 316 và inox 201 làm việc tốt ở nhiệt độ cao. Van được sản xuất theo các tiêu chuẩn ASTM, JIS, BS… Đặc điểm nổi bật của loại van này là tay quay có thể điều chỉnh giúp tăng giảm áp lực lưu lượng dòng chảy khi đóng mở.

Được cấu tạo từ chất liệu inox chống ăn mòn tốt nên thường được ứng dụng trong các hệ thống có lưu chất có tính hóa kiềm hoặc axit, hay các hệ thống cần đảm bảo tính an toàn vệ sinh, hơi nóng. Van có 2 dạng là nối ren và lắp bích. Van cầu nối ren dùng cho các đường ống kích thước nhỏ DN15-DN50. Van cầu lắp bích sử dụng cho các đường ống lớn đến rất lớn từ DN50 trở lên.

2. CẤU TẠO VAN CẦU INOX.

Van cầu inox được cấu tạo bởi các bộ phận chính như:

+ Phần thân van:

Là bộ phận được cấu tạo từ chất liệu inox 201, inox 304, inox 316 để có thể chịu được lực và nhiệt. Đây là bộ phận chứa tất cả các chi tiết của van và là nơi chịu áp lực chính của dòng chảy.

+ Nắp van:

Là phần được kết nối với thân van ở phía trên thông ren hay bulông. Nắp van là một bộ phận hết sức quan trọng, nó ngăn không cho dòng chảy chảy ngược lên trên và gia tăng sự vững chắc cho van. Thông thường nắp van được làm từ vật liệu giống thân van.

+ Đĩa van:

Là một bộ phận trực tiếp đóng mở van, được kết nối với trục van. Khi tay quay chuyển động sẽ tạo ra trạng thái nâng hạ trong việc đóng mở cửa van để điều tiết dòng chảy. Đĩa van cầu inox được làm từ inox 304. inox 316 có thể chống lại sự ăn mòn cao.

+ Trục van:

Là một thanh kim loại  được dùng để kết nối với đĩa van và tay quay. Trục van được làm kín bằng một gioăng làm kín có tác dụng ngăn không cho chất lỏng rò rỉ ra bên ngoài. Trục van được chế tạo từ SUS304, SUS316 có thể chịu lực và độ bền cao.

+ Gioăng làm kín:

Gioăng được dùng để làm kín các bộ phận của van cầu và ngăn không cho chất lỏng rò rỉ ra bên ngoài. Gioăng thường được làm từ các vật liệu PTEF mềm chịu đựng được nhiệt độ cao và áp suất lớn.

3. THÔNG SỐ KỸ THUẬT CHUNG VAN CẦU INOX.

+ Kích thước: DN50 – DN1200
+ Chất liệu van: Inox 304, inox 316, inox 201
+ Điều khiển: Tay quay, điều khiển điện, điều khiển khí nén
+ Kết nối mặt bích tiêu chuẩn: BS, JIS, DIN, ANSI
+ Nhiệt độ làm việc: -20 – 200 độ C
+ Áp suất làm việc: PN10, PN16, PN20
+ Hàng sẳn kho.

4. CÁC LOẠI VAN CẦU INOX PHỔ BIẾN HIỆN NAY.

4.1. Van cầu inox nối ren

Van cầu nối ren thường có kích thước bé từ DN15 – DN50. Van cầu hơi inox nối ren thường được dùng cho hệ thống có áp suất thấp chúng giúp kết nối đường ống nhanh chóng và dễ dàng.
