Van 1 chiều là thiết bị cực kỳ quan trọng giúp ngăn dòng chảy ngược, bảo vệ máy bơm, duy trì áp lực và phòng tránh hiện tượng búa nước – vốn là nguyên nhân dẫn đến hỏng hóc nghiêm trọng và gián đoạn sản xuất. Tuy nhiên, để van vận hành bền bỉ, ổn định lâu dài và an toàn tuyệt đối cho toàn bộ hệ thống, yêu cầu bạn phải biết cách lắp van 1 chiều đúng kỹ thuật.
Bởi vì chỉ một thao tác sai như lắp ngược chiều van, chọn sai vật liệu, hoặc siết không đều các mối nối… cũng đủ khiến toàn bộ hệ thống tê liệt. Với kinh nghiệm thực tiễn trong lĩnh vực thiết bị công nghiệp, Thép Bảo Tín xin mạn phép chia sẻ đến bạn hướng dẫn chi tiết và dễ áp dụng về cách lựa chọn, lắp đặt và kiểm tra van 1 chiều theo từng kiểu kết nối (ren, mặt bích, wafer), giúp tối ưu vận hành và kéo dài tuổi thọ cho hệ thống của bạn.
Nội dung chính
Phân loại van 1 chiều và đặc điểm lắp đặt
Trước khi tiến hành lắp đặt, việc phân biệt rõ từng loại van 1 chiều là bước cực kỳ quan trọng giúp bạn lựa chọn thiết bị phù hợp với điều kiện làm việc thực tế và đảm bảo hiệu quả vận hành lâu dài. Mỗi loại van có cấu tạo, nguyên lý hoạt động và hướng lắp đặt riêng biệt, nếu áp dụng sai có thể dẫn đến sự cố nghiêm trọng, như rò rỉ, búa nước hoặc van không hoạt động.
Dưới đây là 4 dòng van một chiều phổ biến:

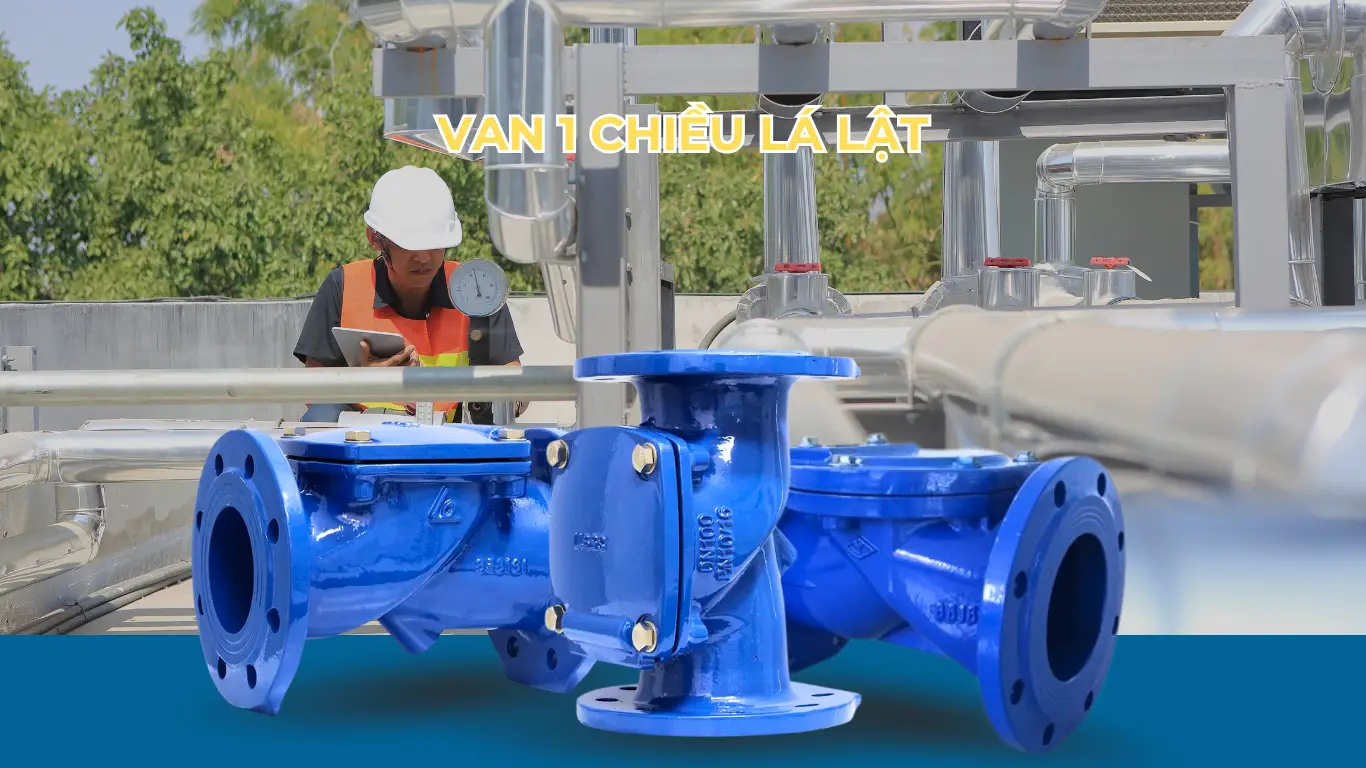

Van 1 chiều lá lật (Swing Check Valve)
Cấu tạo: Sử dụng một lá lật gắn trục, đóng mở theo áp lực dòng chảy.
Đặc điểm lắp đặt:
- Chỉ nên lắp nằm ngang để đảm bảo đĩa van rơi về đúng vị trí khi dòng chảy dừng.
- Không nên lắp đứng vì trọng lực không hỗ trợ đóng van hiệu quả.
Ứng dụng: Hệ thống cấp nước, PCCC, xử lý nước thải.
Kiểu kết nối: Ren (DN50 trở xuống), mặt bích (DN50 trở lên).
Tham khảo một số mẫu van một chiều lá lật tại Thép Bảo Tín:

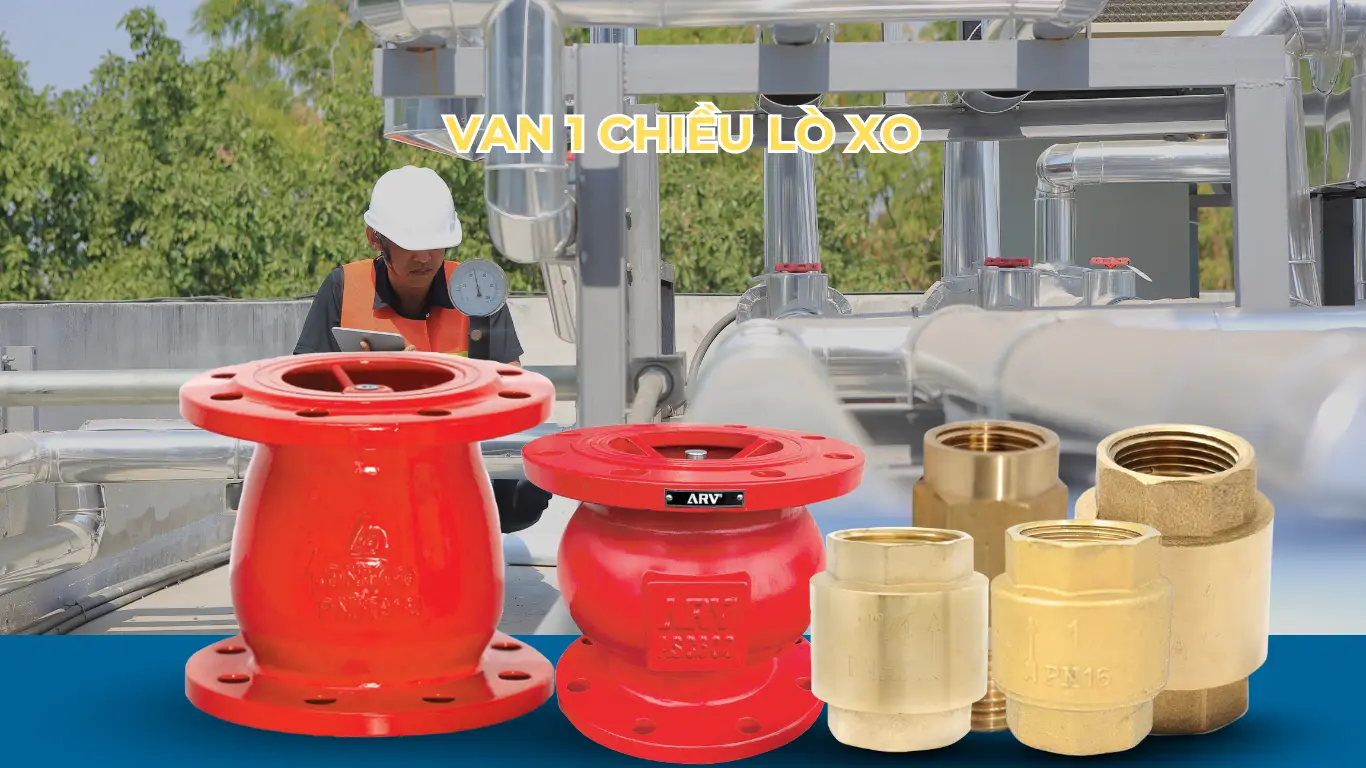

Van 1 chiều lò xo (Spring Check Valve)
Cấu tạo: Đĩa van được gắn lò xo giúp đóng kín nhanh chóng khi áp lực giảm.
Đặc điểm lắp đặt:
- Lắp linh hoạt ở mọi hướng: ngang, đứng, dốc xuống.
- Lò xo giúp chống lại búa nước và giảm rung chấn.
Ứng dụng: Máy bơm tăng áp, hệ thống khí nén, hơi nóng.
Kiểu kết nối: Ren và mặt bích.
Tham khảo một số mẫu van một chiều lò xo tại Thép Bảo Tín:

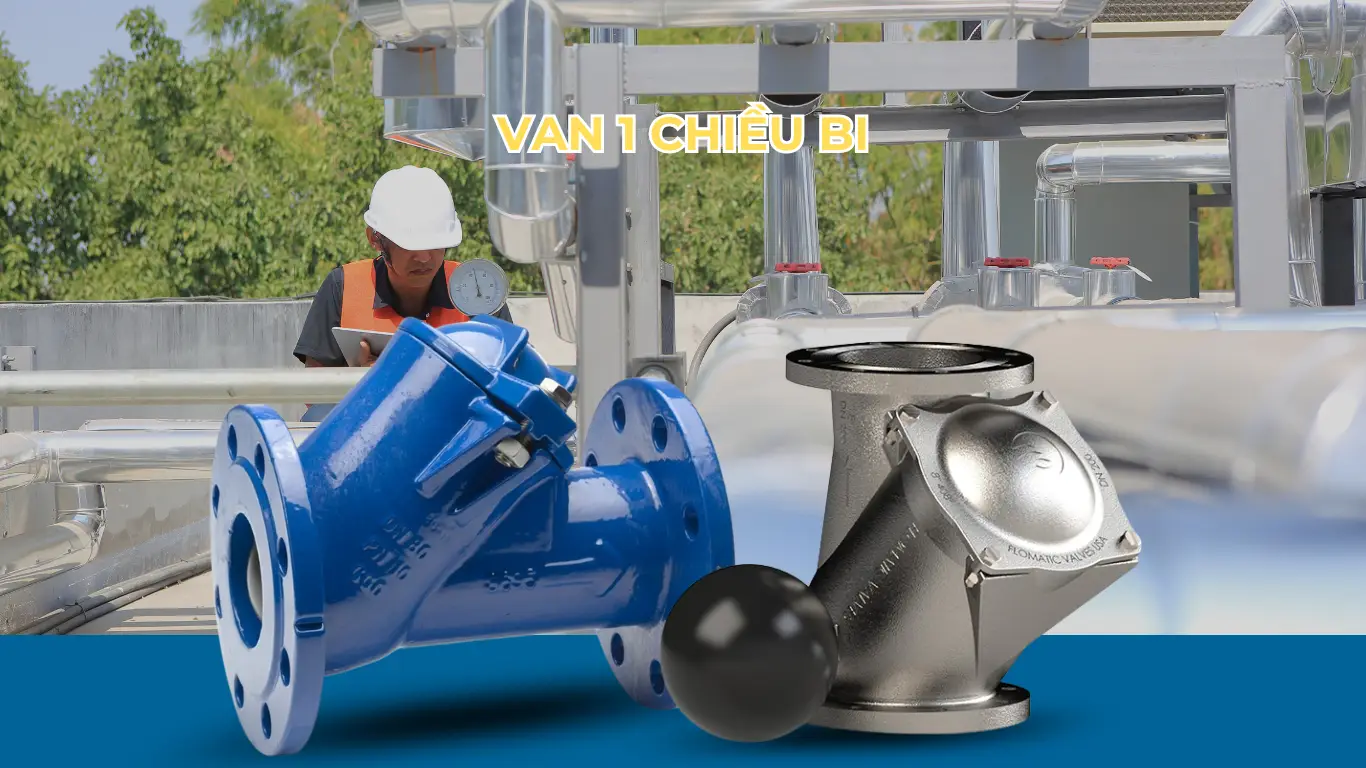

Van 1 chiều bi (Ball Check Valve)
Cấu tạo: Sử dụng viên bi tròn (thường bọc cao su) đóng mở theo áp lực dòng chảy.
Đặc điểm lắp đặt:
- Ưu tiên lắp ngang, giúp viên bi đóng kín chính xác nhờ trọng lực.
- Tránh sử dụng cho dòng chảy đứng nếu không có hỗ trợ lò xo.
Ứng dụng: Nước thải, hóa chất, bể bơi.
Kiểu kết nối: Ren, bích hoặc dán keo (PVC).

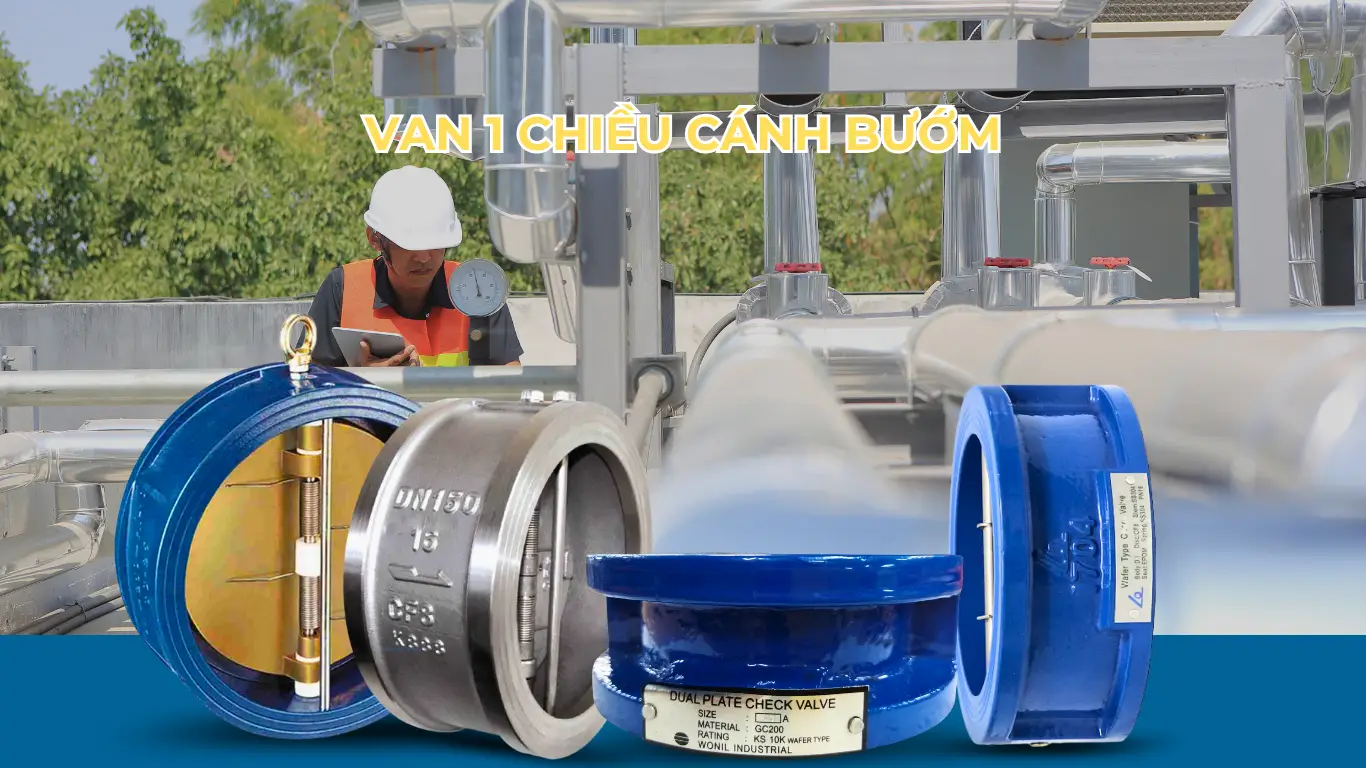

Van 1 chiều cánh bướm (Duo Check Valve – Wafer Type)
Cấu tạo: Hai cánh đĩa xoay dạng cánh bướm, đóng mở nhờ áp lực dòng chảy.
Đặc điểm lắp đặt:
- Lắp giữa hai mặt bích, trục van yêu cầu lắp thẳng đứng nếu đường ống nằm ngang.
- Không nên lắp đứng nếu kích cỡ > DN150.
Ứng dụng: Không gian hẹp, trạm bơm tầng, hệ thống xử lý nước.
Kiểu kết nối: Kẹp wafer.
Tham khảo một số mẫu van một chiều cánh bướm tại Thép Bảo Tín:
Chuẩn bị trước khi lắp đặt van 1 chiều
Dù bạn lắp đặt van 1 chiều cho hệ thống nước, khí nén hay hóa chất, thì giai đoạn chuẩn bị luôn là bước quan trọng hàng đầu quyết định đến độ kín khít, hiệu quả vận hành và tuổi thọ thiết bị. Thép Bảo Tín khuyến nghị bạn cần thực hiện đầy đủ 3 nhóm công việc sau: chuẩn bị dụng cụ – kiểm tra vật tư – đánh giá điều kiện thực tế.

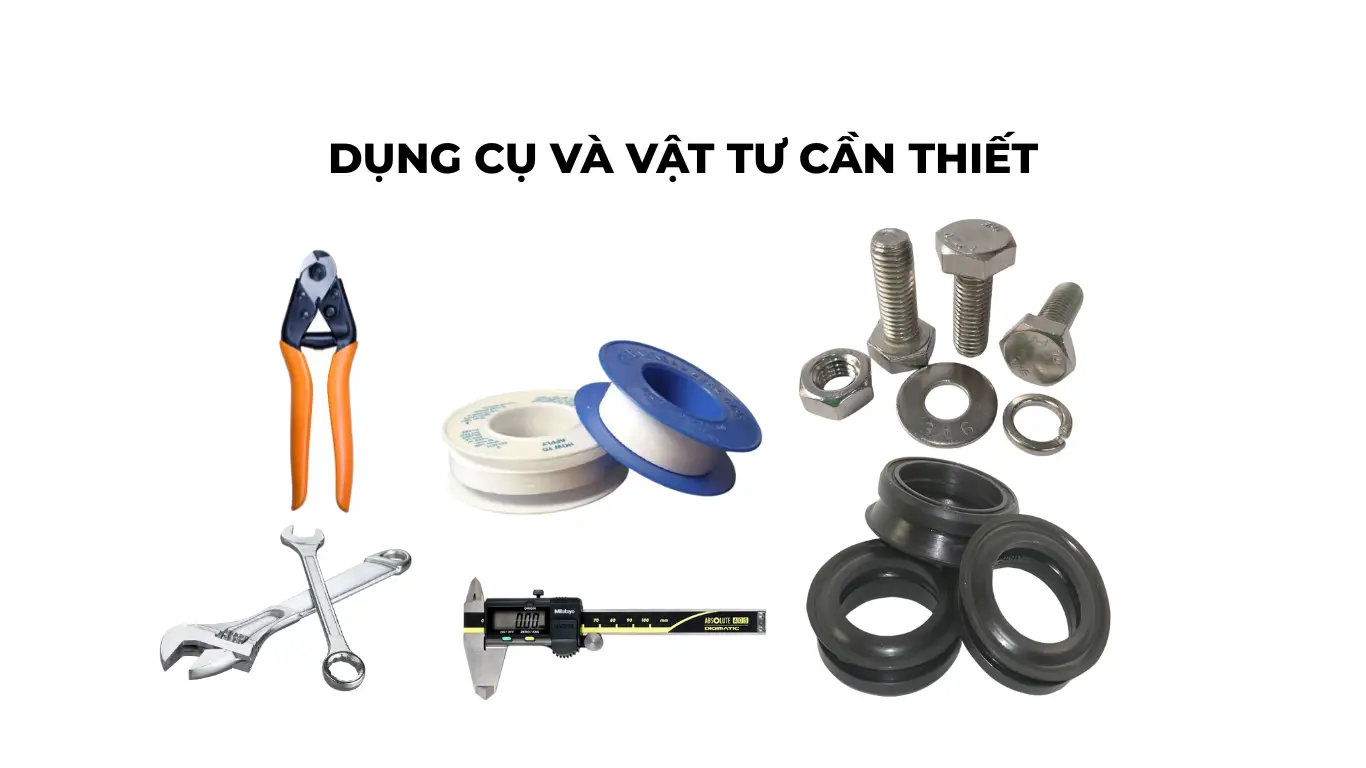

Dụng cụ và vật tư cần thiết
Việc chuẩn bị đầy đủ dụng cụ giúp bạn thao tác nhanh chóng, tránh sai sót khi thi công.
Dụng cụ thi công:
- Cờ lê điều chỉnh/mỏ lết: Siết – mở các đầu ren hoặc bu lông mặt bích.
- Kìm: Giữ cố định ống hoặc van khi lắp đặt.
- Dụng cụ cắt ống: Dành cho đường ống cần điều chỉnh kích thước.
- Thước đo: Đo khoảng cách lắp đặt, kiểm tra cắt ống chuẩn xác.
Vật tư phụ trợ:
- Băng tan (PTFE tape): Dùng cho kết nối ren, chống rò rỉ.
- Keo dán ống (PVC glue): Áp dụng với ống nhựa và van nhựa.
- Gioăng làm kín: Sử dụng cho kết nối mặt bích, cần chọn đúng kích cỡ.
- Bu lông, đai ốc: Kèm long đền phẳng – vênh đúng tiêu chuẩn mặt bích.
Kiểm tra van và đường ống
Một sai sót nhỏ trong bước này có thể dẫn đến rò rỉ, tắc nghẽn hoặc hư hỏng van sau lắp đặt.
Kiểm tra van:
- Kích thước: Đảm bảo van phù hợp với đường kính ống (không quá lớn hoặc quá nhỏ).
- Vật liệu: Phù hợp với lưu chất (nước, khí, hóa chất), áp suất và nhiệt độ vận hành.
- Hướng dòng chảy: Quan sát mũi tên trên thân van – bắt buộc lắp đúng chiều.
- Tình trạng van: Kiểm tra bên trong không có bụi, gỉ sét, mảnh vụn, gioăng đệm không biến dạng.
Kiểm tra đường ống:
- Vệ sinh sạch: Loại bỏ bụi, mạt cắt, dầu mỡ, tạp chất trước khi gắn van.
- Mặt cắt ống thẳng – phẳng: Đặc biệt quan trọng nếu kết nối bằng mặt bích hoặc keo dán.
- Mặt bích: Phải sạch, không cong vênh, không xước sâu gây hở gioăng.
Lựa chọn van phù hợp với hệ thống
Tránh chọn sai van là nguyên tắc sống còn giúp bạn tránh được tình trạng van không hoạt động hoặc xuống cấp nhanh chóng.
Bạn cần xác định:
- Lưu chất sử dụng: Nước sạch, nước thải, khí nén, hóa chất, dầu nóng…
- Điều kiện làm việc: Áp suất (bar), nhiệt độ (°C), môi trường ăn mòn (nếu có).
- Kiểu kết nối của hệ thống: Ren, bích, wafer hay keo.
- Hướng lắp đặt: Có nằm ngang, thẳng đứng không? Có đủ không gian thao tác?
Đặc biệt, nếu hệ thống có nguy cơ rác, bẩn – nên chủ động lắp thêm lọc Y (Y-strainer) phía trước van để bảo vệ thiết bị khỏi kẹt đĩa, nghẹt van.
Cách lắp van 1 chiều theo từng kiểu kết nối
Tùy vào cấu tạo và kích thước, van 1 chiều có thể kết nối với đường ống theo kiểu ren, mặt bích hoặc kiểu kẹp (wafer). Mỗi kiểu kết nối yêu cầu kỹ thuật lắp đặt khác nhau, và nếu thực hiện sai có thể gây rò rỉ lưu chất, kẹt đĩa van hoặc hỏng hệ thống.
Thép Bảo Tín sẽ hướng dẫn bạn từng bước cụ thể để đảm bảo lắp đặt chính xác, kín khít và đúng chuẩn kỹ thuật.
Cách lắp van 1 chiều nối ren
Áp dụng: Van nhỏ DN8 đến DN50, thường dùng cho hệ thống dân dụng hoặc áp thấp.
Các bước thực hiện:
Bước 1: Vệ sinh sạch ren ngoài của ống và ren trong của van.
Bước 2: Quấn băng tan (PTFE tape):
- Quấn đều, theo chiều ren, khoảng 5–7 vòng.
- Không quấn quá nhiều gây kẹt hoặc quá ít gây rò rỉ.
Bước 3: Căn chỉnh hướng van:
- Quan sát mũi tên trên thân van, đảm bảo đúng chiều dòng chảy.
- Đặt đúng hướng ngay từ đầu vì van ren khó xoay lại sau khi siết.
Bước 4: Vặn van vào ống:
- Dùng tay xoay trước vài vòng, sau đó siết nhẹ bằng cờ lê.
- Không siết quá lực, tránh nứt thân van hoặc trờn ren.
Bước 5: Kiểm tra độ kín sau khi siết:
- Có thể dùng xà phòng và nước để phát hiện rò rỉ khí/nước nếu cần.

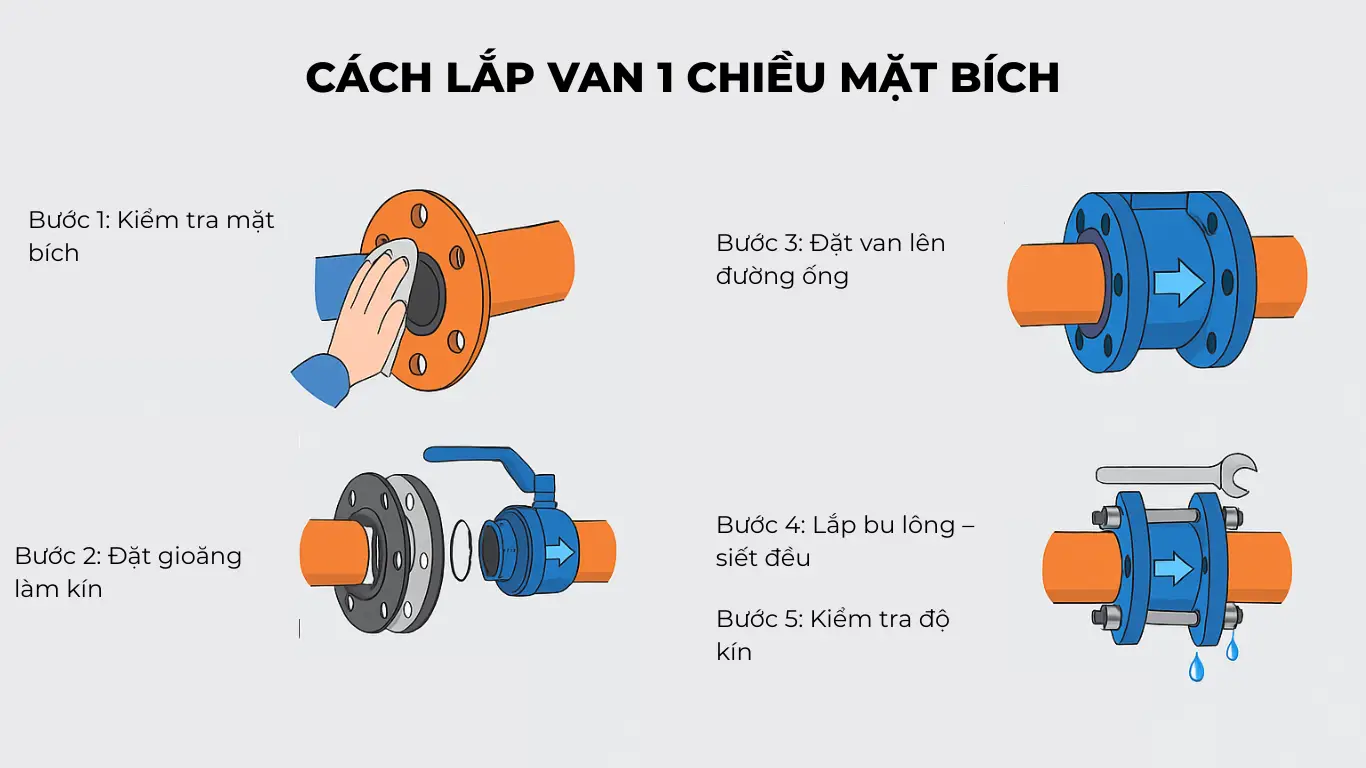

Cách lắp van 1 chiều mặt bích
Áp dụng: Van từ DN50 trở lên, dùng cho hệ thống công nghiệp, bơm lớn, PCCC, nước thải.
Các bước thực hiện:
Bước 1: Kiểm tra mặt bích:
- Cả van và ống phải sạch, không móp méo, không gỉ, không sơn dính.
Bước 2: Đặt gioăng làm kín:
- Lắp gioăng đúng kích cỡ, ngay ngắn giữa hai mặt bích.
- Có thể cố định tạm bằng keo chuyên dụng nếu gioăng mỏng.
Bước 3: Đặt van lên đường ống:
- Căn các lỗ bu lông trùng nhau.
- Giữ đúng hướng dòng chảy theo mũi tên.
Bước 4: Lắp bu lông – siết đều:
- Vặn bu lông theo hình ngôi sao hoặc chéo chữ X.
- Dùng lực đều tay ở từng bước để tránh lệch mặt bích.
Bước 5: Kiểm tra độ kín:
- Chạy thử áp lực, quan sát rò rỉ ở mép gioăng.
- Siết tăng cường nếu cần, tránh siết lệch làm hỏng gioăng.

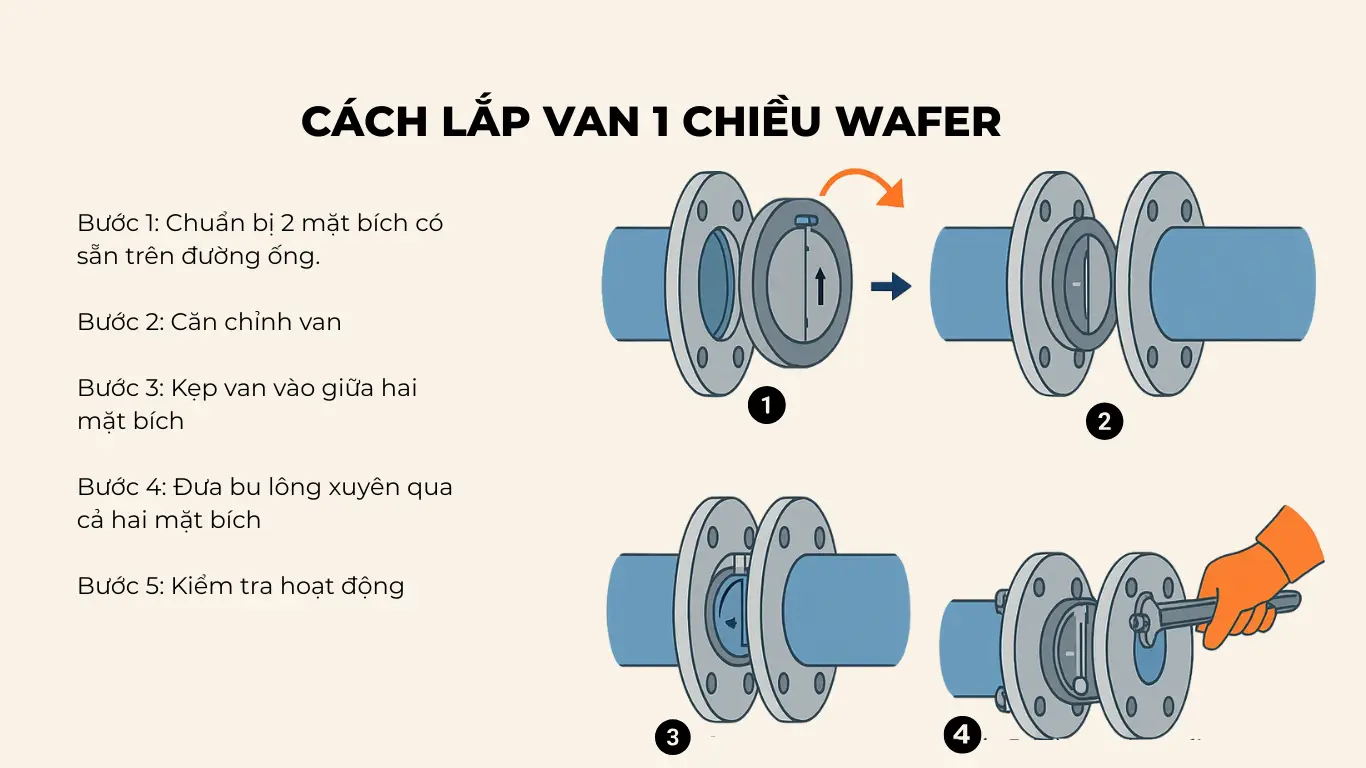

Cách lắp van 1 chiều wafer
Áp dụng: Van cánh bướm hoặc van lò xo dạng mỏng, gọn nhẹ – dùng trong không gian hạn chế.
Các bước thực hiện:
Bước 1: Chuẩn bị 2 mặt bích có sẵn trên đường ống.
Bước 2: Căn chỉnh van:
- Van wafer không có tai bu lông, nên phải căn cực kỳ chính xác.
- Giữ đúng hướng dòng chảy, và trục van nằm thẳng đứng nếu lắp ngang.
Bước 3: Kẹp van vào giữa hai mặt bích:
- Nhẹ nhàng đặt vào đúng vị trí.
- Không để lệch vì có thể làm kẹt cánh van.
Bước 4: Đưa bu lông xuyên qua cả hai mặt bích:
- Siết đều lực – giống quy trình mặt bích.
Bước 5: Kiểm tra hoạt động:
- Dùng tay hoặc dòng chảy thử để đảm bảo cánh van đóng – mở linh hoạt.
Những lưu ý quan trọng khi lắp đặt van 1 chiều theo hệ thống
Không chỉ đơn giản là kết nối đúng kỹ thuật, việc lắp đặt van 1 chiều còn phụ thuộc rất nhiều vào đặc điểm của từng hệ thống như: cấp nước, khí nén, hóa chất hay môi trường nhiệt độ – áp suất cao. Nếu không tính đến yếu tố vận hành thực tế, van dù lắp đúng kỹ thuật vẫn có thể bị mất tác dụng, rút ngắn tuổi thọ hoặc gây sự cố nghiêm trọng.
Dưới đây là các lưu ý quan trọng mà Thép Bảo Tín đúc kết từ thực tiễn:
Hệ thống cấp nước & máy bơm – tránh búa nước, bảo vệ bơm
Vị trí lắp van:
- Nên đặt van ngay sau đầu ra của máy bơm, để ngăn nước chảy ngược khi máy dừng.
- Với bồn chứa, có thể đặt van tại ống cấp vào hoặc ống thoát nước.
Hướng lắp:
- Van lá lật phải lắp ngang để đĩa tự đóng bằng trọng lực.
- Tránh lắp đứng hoặc dốc vì dễ làm kẹt lá van, gây rò rỉ.
Lưu ý đặc biệt:
- Chọn loại van có kích thước khớp với cổng ra của bơm để hạn chế tổn thất áp.
- Lắp thêm lọc Y trước van nếu nguồn nước có cặn, nhằm tránh kẹt van hoặc hư đĩa.
Hệ thống khí nén – giữ áp suất ổn định
Yêu cầu kỹ thuật:
- Van 1 chiều phải đảm bảo chống rò khí tuyệt đối, chịu được áp suất dao động cao.
Vị trí lắp:
- Đặt gần đầu ra máy nén hoặc trước các cụm van phân phối.
Chọn loại van:
- Ưu tiên van lò xo bằng đồng hoặc inox, kết nối ren hoặc bích tùy áp suất.
Mẹo thi công:
- Dùng gioăng cao su chịu nhiệt hoặc keo làm kín ren chuyên dụng để chống xì khí.
- Đường ống khí cần cố định chắc chắn, tránh rung gây lỏng van.
Hệ thống hóa chất – yêu cầu vật liệu chịu ăn mòn
Yêu cầu đặc biệt:
- Van phải được làm từ vật liệu kháng hóa chất, như PVC, PP, PVDF hoặc inox 316.
Lưu ý khi chọn van:
- Tránh dùng van gang, thép carbon nếu lưu chất có tính ăn mòn.
- Với hóa chất nồng độ cao, nên chọn van một chiều bi hoặc lò xo có đệm teflon (PTFE).
Vị trí lắp đặt:
- Tránh khu vực chịu nhiệt độ cao hoặc ánh nắng trực tiếp (nếu là van nhựa).
- Nên che chắn hoặc lắp trong tủ kỹ thuật để đảm bảo an toàn.
Cảnh báo:
- Sai vật liệu van có thể gây rò rỉ độc hại, ăn mòn, hoặc phá hủy thiết bị chỉ sau vài giờ hoạt động.
Hệ thống nhiệt độ/áp suất cao – chọn vật liệu chuyên dụng
Môi trường làm việc khắc nghiệt:
- Thường gặp trong lò hơi, hệ thống dầu nóng, hệ thống steam, cần van cực kỳ bền.
Chọn loại van:
- Van thép đen, inox 304/316, hoặc gang cầu đặc biệt – có chứng chỉ chịu nhiệt.
Yêu cầu lắp đặt:
- Tuyệt đối không dùng vật liệu nhựa hoặc cao su thường.
- Kiểm tra lại thông số áp suất làm việc (PN16, PN25…) và nhiệt độ chịu đựng (tới 400°C) trước khi lắp.
Lưu ý an toàn:
- Không lắp van ở vị trí thấp nhất trên ống hơi vì có thể bị tụ nước ngưng, gây gỉ sét.
- Phải ngắt nguồn, xả áp hoàn toàn trước khi tháo lắp bất kỳ chi tiết nào.
Biện pháp an toàn & kiểm tra sau lắp đặt
Dù quy trình lắp đặt có đúng kỹ thuật đến đâu, nhưng nếu không tuân thủ quy tắc an toàn và bỏ qua bước kiểm tra sau cùng, hệ thống vẫn có thể gặp sự cố trong quá trình vận hành thực tế. Đặc biệt với các hệ thống có áp lực cao, nhiệt độ lớn hoặc lưu chất nguy hiểm (hóa chất, hơi nóng…), khâu kiểm tra – thử áp – đảm bảo an toàn là bắt buộc.
Quy tắc an toàn khi thi công
Trước – trong – và sau khi lắp đặt, kỹ thuật viên cần tuyệt đối tuân thủ các biện pháp an toàn sau:
- Ngắt hoàn toàn nguồn cấp lưu chất: Tránh tình trạng áp suất dư đẩy lưu chất trào ngược gây nguy hiểm trong quá trình thi công.
- Xả áp, làm nguội hệ thống (nếu có): Đặc biệt quan trọng với hệ thống hơi nóng, dầu nhiệt, hóa chất.
- Đeo đầy đủ thiết bị bảo hộ cá nhân (PPE): Găng tay cách nhiệt, kính bảo hộ, khẩu trang chống hóa chất, mũ bảo hộ.
- Tuyệt đối không lắp van ở vị trí nguy hiểm: Như dưới đáy đường ống hơi (tụ nước dễ ăn mòn van) hoặc nơi không có không gian thao tác kiểm tra về sau.
- Không dùng lực siết quá mạnh: Đặc biệt với van ren – có thể gây nứt thân van hoặc hư ren.
Với hệ thống đặt ngoài trời, nên che chắn thân van bằng nắp bảo vệ để chống mưa nắng, bụi bẩn, từ đó kéo dài tuổi thọ thiết bị.
Kiểm tra rò rỉ – thử áp theo tiêu chuẩn (API, ISO…)
Ngay sau khi lắp đặt hoàn chỉnh, cần thực hiện vận hành thử và kiểm tra rò rỉ áp lực để xác nhận van hoạt động đúng, không phát sinh sự cố:
Bước 1: Vận hành thử
- Mở nguồn cấp lưu chất từ từ để tránh sốc áp.
- Quan sát van có mở đúng chiều và tự động đóng khi ngắt dòng hay không.
- Kiểm tra hướng dòng chảy trùng khớp với mũi tên trên thân van.
Bước 2: Kiểm tra rò rỉ
- Quan sát toàn bộ các mối nối (ren, mặt bích, keo dán…) trong 5–10 phút đầu vận hành.
- Dùng xà phòng và nước kiểm tra khí nén, hoặc dùng vải trắng khô để phát hiện rò nước.
- Nếu có rò rỉ, tiến hành siết lại bu lông hoặc thay mới gioăng/keo dán.
Bước 3: Thử áp lực (nếu hệ thống yêu cầu nghiêm ngặt)
Áp dụng với hệ thống công nghiệp, PCCC, hơi nóng:
- Thử kín thân van (shell test): Áp lực thử thường gấp 1.5 lần áp suất làm việc.
- Thử kín ghế van (seat test): Van đóng hoàn toàn, giữ áp trong 5–10 phút.
- Thử backseat (nếu có): Đảm bảo không rò rỉ tại trục điều khiển (với van có tay quay hoặc điều khiển cơ).
Lên lịch kiểm tra định kỳ sau lắp đặt
Việc bảo trì và kiểm tra van 1 chiều định kỳ là cần thiết để phát hiện sớm các vấn đề như:
- Đĩa van mòn hoặc lệch trục
- Gioăng làm kín lão hóa, cứng hoặc rách
- Cặn bẩn làm kẹt cơ cấu đóng mở
Khuyến nghị kiểm tra định kỳ:
- 6 tháng/lần đối với hệ thống hoạt động liên tục
- 12 tháng/lần đối với hệ thống gián đoạn hoặc lưu chất sạch
- Nên vệ sinh – tháo kiểm tra – bôi trơn (nếu có) – thay gioăng khi cần thiết
Kết luận
Việc lắp đặt van 1 chiều đúng kỹ thuật không chỉ giúp ngăn chặn dòng chảy ngược, duy trì áp suất ổn định mà còn bảo vệ toàn bộ hệ thống khỏi các sự cố nghiêm trọng như búa nước, rò rỉ hay hư hỏng máy bơm. Tuy nhiên, hiệu quả thực sự của van chỉ đạt được khi:
- Lựa chọn đúng loại van phù hợp với lưu chất và điều kiện vận hành
- Lắp đặt đúng hướng dòng chảy, đúng tư thế theo khuyến nghị của từng loại van
- Kiểm tra, siết chặt, làm kín đúng kỹ thuật theo từng kiểu kết nối
- Thực hiện kiểm tra rò rỉ và bảo trì định kỳ để duy trì hiệu suất ổn định
Với kinh nghiệm cung cấp và hỗ trợ kỹ thuật hàng ngàn bộ van cho hệ thống công nghiệp – dân dụng – PCCC, Thép Bảo Tín tự tin là đối tác đáng tin cậy cho mọi nhu cầu về van 1 chiều, van công nghiệp và phụ kiện đường ống.
