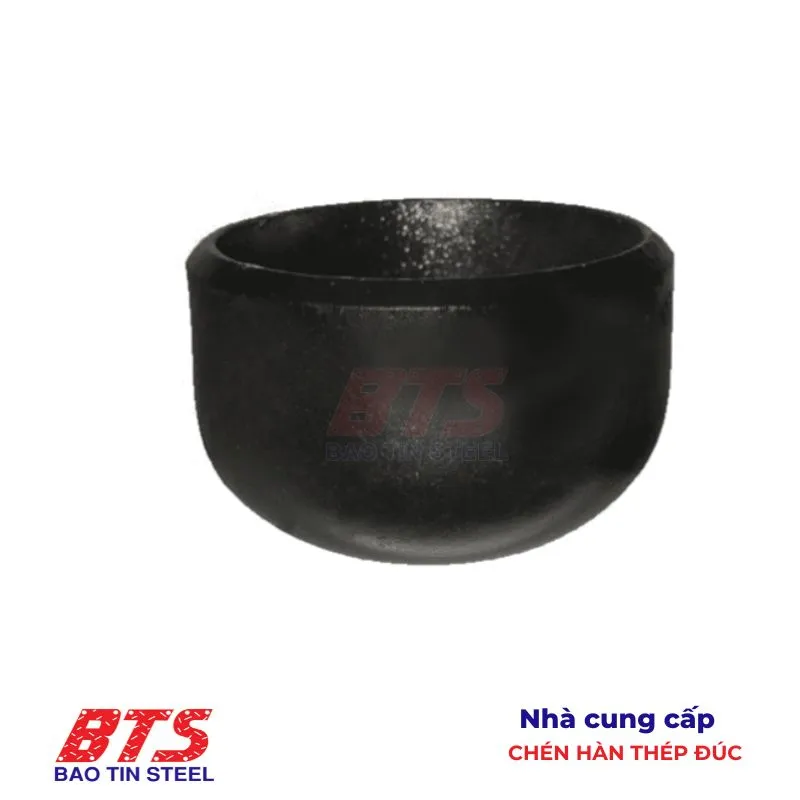

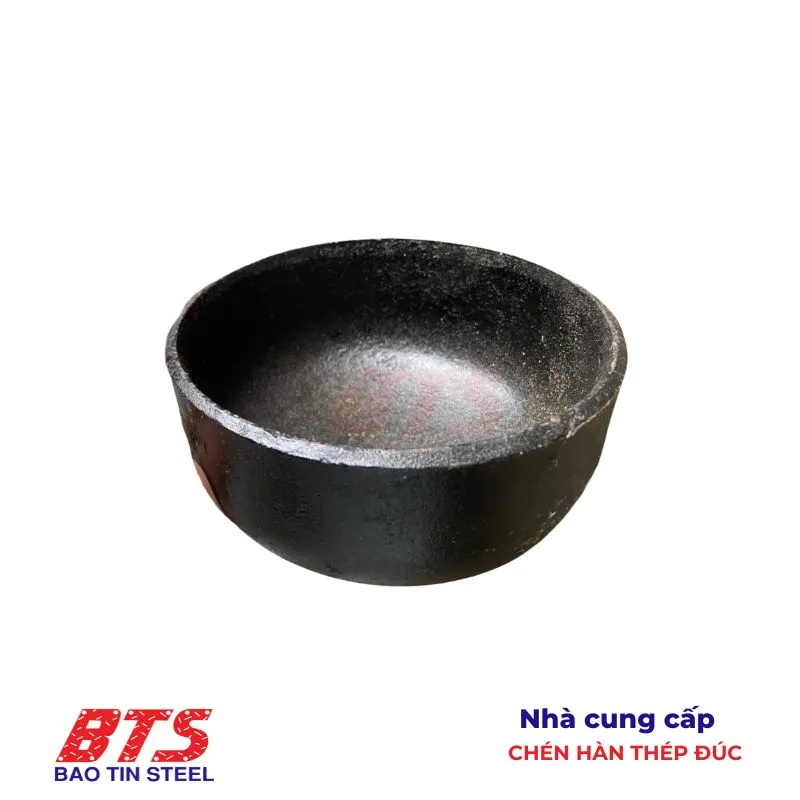

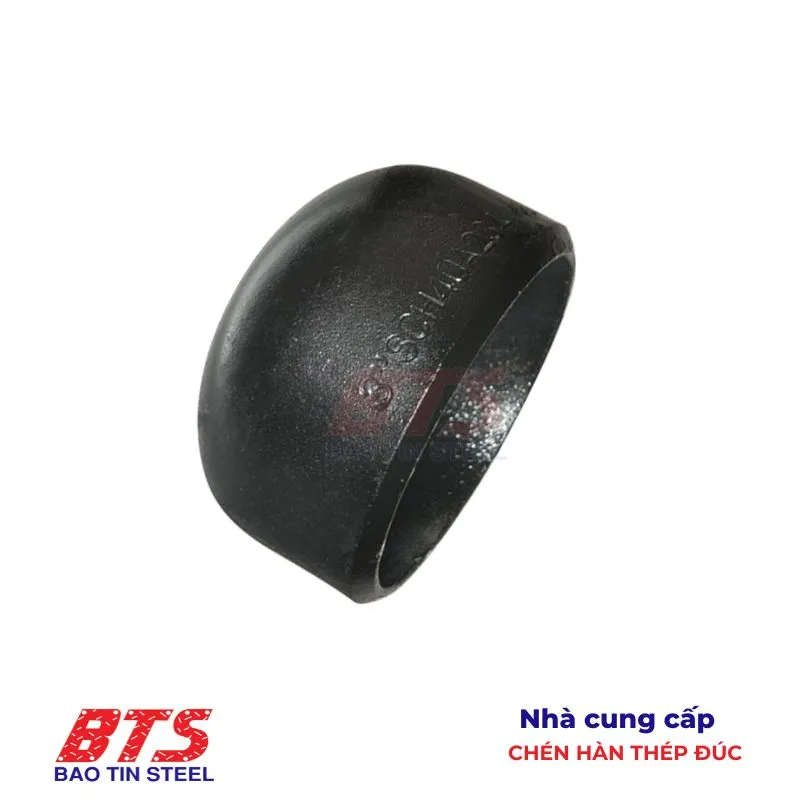

Chén hàn thép đúc ASTM A234 là phụ kiện hàn được sử dụng trong hệ thống đường ống dẫn chất lỏng hoặc khí. Nó thường được đặt ở cuối đường ống để bịt kín và kết thúc đường ống.
Thông số kỹ thuật của nó như thế nào? Mời các bác xem trong bài viết này của Thép Bảo Tín nhé.
Thông số kỹ thuật chén hàn thép đúc ASTM A234

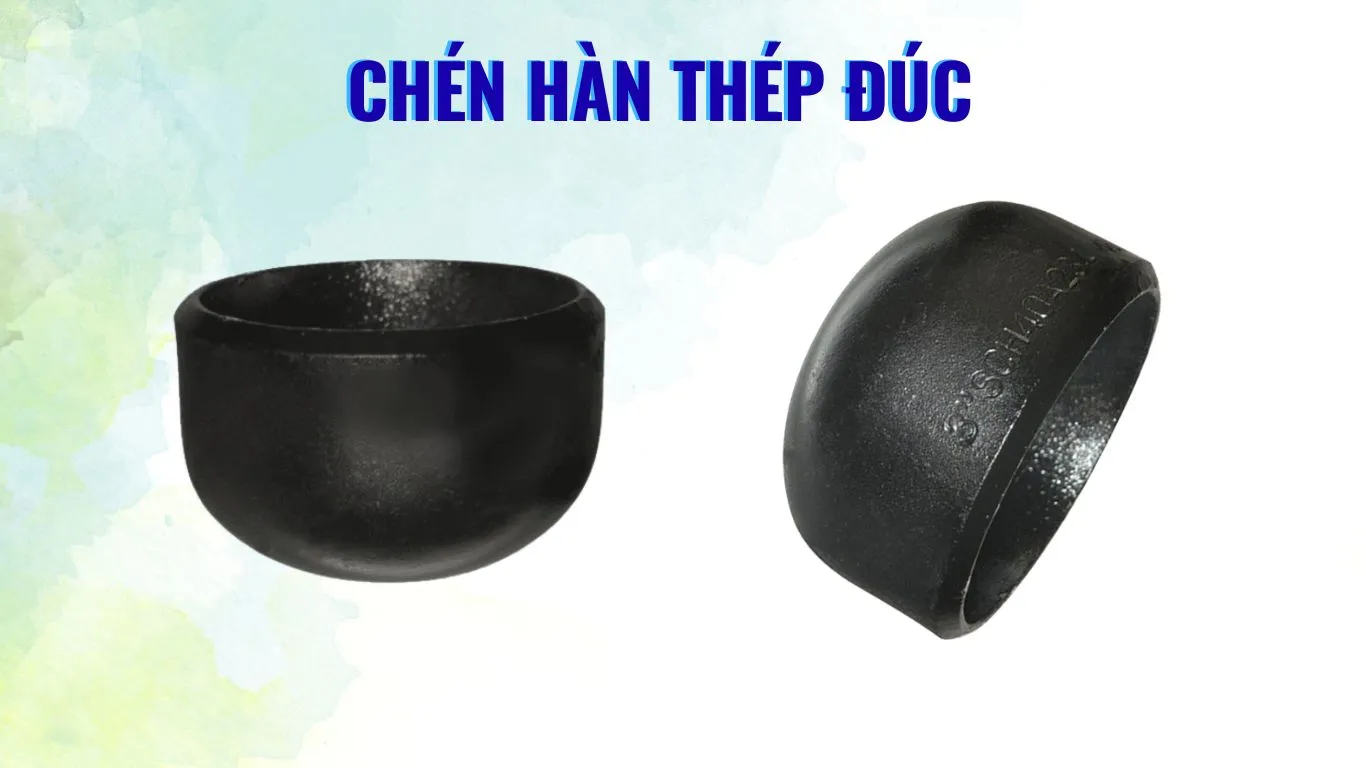

Thông số kỹ thuật của chén hàn đúc:
- Chén hàn được đúc nóng bằng thép bên ngoài phủ sơn đen
- Tiêu chuẩn ASTM- A234
- Độ dày: SCH40, SCH80
- Áp lực làm việc 40kg/cm2
- Sử dụng cho nước, hơi, xăng dầu
Anh em có thể xem quy cách cụ thể của chén hàn thép đúc trong bảng dưới đây. Hoặc tìm hiểu kỹ hơn trong catalogue nhà sản xuất.
| Đường kính danh nghĩa DN | Đường kính ngoài OD (mm) | Độ dày T (mm) | |
|---|---|---|---|
| SCH40 | SCH80 | ||
| 15 | 21,3 | 2,9 | 3,6 |
| 20 | 26,9 | 2,9 | 4 |
| 25 | 33,7 | 3,2 | 4,5 |
| 32 | 42,4 | 3,6 | 5 |
| 40 | 48,3 | 3,6 | 5 |
| 50 | 60,3 | 4 | 5,6 |
| 65 | 76,1 | 5 | 7,1 |
| 80 | 88,9 | 5,6 | 8 |
| 90 | 101,6 | 5,6 | 8 |
| 100 | 114,3 | 5,9 | 8,8 |
| 125 | 139,7 | 6,3 | 10 |
| 150 | 168,3 | 7,1 | 11 |
| 200 | 219,1 | 8 | 12,5 |
| 250 | 273 | 8,8 | 16 |
| 300 | 323,9 | 10 | 17,5 |
| 350 | 355,6 | 11 | 20 |
| 400 | 406,4 | 12,5 | 22,2 |
| 450 | 457 | 14,2 | 25 |
| 500 | 508 | 16 | 28 |
| 550 | 559 | - | 30 |
| 600 | 610 | 17,5 | 32 |
Thành phần hóa học mác thép và ứng dụng của chén hàn thép đúc
Thành phần hóa học mác thép A234 Gr. WPB
| Lớp thép (A) | Tỷ trọng % | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Khác | |
| WPB (B, C, D, E, F) | 0,3 | 0,29 - 1,06 | 0,05 | 0,058 | 0,1 | 0,4 | 0,15 | 0,4 | 0,4 | V: 0,08 |
| Ghi chú: A - Khi các phụ kiện có kết cấu hàn, ký hiệu cấp và đánh dấu nêu trên phải được bổ sung bằng chữ cái “W”. B - Các phụ kiện làm từ thanh hoặc tấm có thể có 0,35 carbon tối đa. C - Các phụ kiện được làm từ vật rèn có thể có 0,35 carbon tối đa và 0,35 silicon tối đa mà không có mức tối thiểu. D - Đối với mỗi lần giảm 0,01% dưới mức tối đa carbon quy định, mức tăng 0,06% mangan trên mức tối đa quy định sẽ được cho phép, tối đa tối đa là 1,35 %. E - Tổng lượng Đồng, Niken, Crom và Molypden không được vượt quá 1,00 %. F - Tổng của Chromium và Molypden không được vượt quá 0,32 %. | ||||||||||
Ứng dụng của chén hàn thép đúc ASTM A234
Các phụ kiện hàn bằng thép đúc là một phần quan trọng của hệ thống đường ống công nghiệp.
Chúng được sử dụng để thay đổi hướng, rẽ nhánh hoặc nối thiết bị với hệ thống đường ống.
Phụ kiện hàn nói chung và cút thép đúc nói riêng, đều được sản xuất và được bán với các kích thước tương tự với đường kính & độ dày ống thép được chỉ định.
Anh em có thể thấy nó ở hầu hết các công trình đường ống. Ví dụ như:
- Đường ống dẫn dầu
- Đường ống dẫn khí
- Đường ống dẫn nước
Ngoài chén hàn thép đúc thì tại Thép Bảo Tín cũng kinh doanh thêm rất nhiều chủng loại sản phẩm khác nữa nhé. Như phụ kiện mặt bích nhập khẩu, phụ kiện hàn, phụ kiện ren, …
