Khớp nối nhanh ống hơi

Trong các môi trường công nghiệp, từ nhà máy sản xuất đến xưởng sửa chữa ô tô, việc tháo lắp các thiết bị khí nén truyền thống thường tốn thời gian và tiềm ẩn rủi ro thất thoát khí. Đó là lúc Khớp nối nhanh ống hơi (hay Khớp nối nhanh khí nén) trở thành một phụ kiện không thể thiếu.

Không chỉ đơn thuần là một vật tư kết nối, khớp nối nhanh chính là “chìa khóa” giúp bạn tối ưu hóa quy trình làm việc, tiết kiệm thời gian và đảm bảo hiệu suất hoạt động liên tục của máy móc.

Bài viết này, Thép Bảo Tín sẽ cùng bạn đi sâu vào tìm hiểu:

• Khớp nối nhanh ống hơi là gì?
• Cấu tạo và nguyên lý hoạt động độc đáo.
• Các thông số kỹ thuật chi tiết của sản phẩm khớp nối nhanh 3 ngã tại Thép Bảo Tín.
• Kinh nghiệm thực tế để bạn chọn mua được sản phẩm chất lượng, phù hợp nhất.

Hãy cùng khám phá!

Khớp nối nhanh ống hơi là gì?

Khớp nối nhanh ống hơi (hay còn gọi là khớp nối nhanh khí nén) là một loại phụ kiện cơ khí chuyên dụng, được thiết kế để kết nối (nối) và ngắt (tháo) các đường ống dẫn khí nén hoặc thiết bị sử dụng khí nén một cách tức thời, dễ dàng mà không cần sử dụng bất kỳ công cụ hỗ trợ nào.

Khớp nối nhanh thường gồm hai phần chính: đầu đực và đầu cái. Khi kết hợp, chúng tạo thành mối nối kín, giúp khí nén lưu thông ổn định và chống rò rỉ. Với thiết kế nhỏ gọn, thao tác đơn giản, sản phẩm này ngày càng được sử dụng phổ biến trong công nghiệp, xưởng cơ khí, sản xuất tự động hóa và nhiều hệ thống khí nén khác.

So với phương pháp nối ren hoặc nối ống truyền thống, khớp nối nhanh mang lại lợi ích lớn: tiết kiệm thời gian, tăng hiệu suất, đảm bảo độ an toàn và hạn chế tối đa thất thoát khí.

Cấu tạo & Nguyên lý hoạt động của khớp nối nhanh khí nén

Khớp nối nhanh khí nén là một sự kết hợp thông minh của các chi tiết nhỏ, hoạt động theo cơ chế cơ học đơn giản nhưng hiệu quả cao.

Cấu tạo cơ bản

Khớp nối nhanh thường được cấu thành từ hai phần chính hoạt động song song:

• Đầu đực (Plug/Male Coupler): Là phần phụ kiện được lắp vào thiết bị, có chức năng dẫn khí và tạo điểm tì để kích hoạt cơ cấu khóa của Đầu cái.
• Đầu cái (Socket/Female Coupler): Là phần thân chính, có chứa cơ cấu khóa tự động (bi hoặc chốt) và van chặn để ngắt dòng khí khi ngắt kết nối.

Ngoài ra, còn có các chi tiết quan trọng khác:

• Ron làm kín (O-ring): Thường làm bằng cao su (NBR, EPDM,…) nằm bên trong Đầu cái, có nhiệm vụ chống rò rỉ khí tuyệt đối khi hai bộ phận kết nối.
• Vòng khóa trượt (Sleeve): Nằm ở bên ngoài Đầu cái, dùng để mở khóa cơ chế bi/chốt, phục vụ cho việc ngắt kết nối.

Nguyên lý hoạt động

Khớp nối nhanh khí nén hoạt động dựa trên nguyên tắc Đẩy & Kéo (Push & Pull), cho phép kết nối và ngắt kết nối gần như tức thời:

Quá trình Kết nối (Đẩy – Push)

1. Đưa vào: Người dùng cầm Đầu đực và đẩy mạnh vào Đầu cái.
2. Khóa tự động: Khi Đầu đực đi vào vị trí, cơ cấu khóa bi/chốt bên trong Đầu cái sẽ tự động bung ra, ôm chặt lấy Đầu đực.
3. Mở van khí: Đồng thời, Đầu đực sẽ ấn vào van chặn bên trong Đầu cái, khiến van mở ra.
4. Hoàn tất: Ron làm kín tạo sự kín khít, khí nén được phép lưu thông qua khớp nối một cách an toàn và không bị rò rỉ.

Quá trình Ngắt kết nối (Kéo – Pull)

1. Thao tác kéo: Người dùng kéo Vòng khóa trượt của Đầu cái về phía sau.
2. Giải phóng khóa: Vòng khóa trượt này sẽ nén cơ cấu bi/chốt, giúp nó nhả Đầu đực ra.
3. Khóa van khí: Khi Đầu đực được rút ra, van chặn bên trong Đầu cái sẽ tự động đóng lại (thường nhờ lực lò xo). Quá trình này giúp khóa kín dòng khí trong đường ống, ngăn chặn thất thoát khí.
4. Hoàn tất: Đầu đực được đẩy ra ngoài, thiết bị ngắt kết nối hoàn toàn.

Nhờ cơ chế này, khớp nối nhanh khí nén mang lại sự an toàn, chắc chắn và tiết kiệm thời gian cho người vận hành, đặc biệt trong môi trường sản xuất cần thay đổi kết nối liên tục.

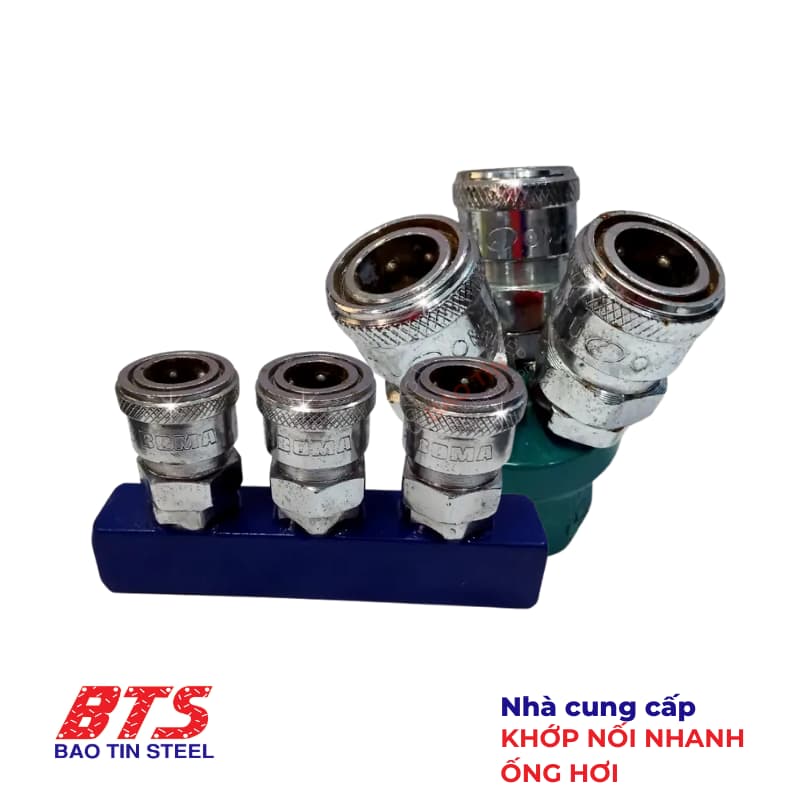

Thông số kỹ thuật khớp nối nhanh ống hơi 3 ngã tại Thép Bảo Tín

Khớp nối nhanh ống hơi 3 ngã do Thép Bảo Tín phân phối được sản xuất từ chất liệu kim loại bền chắc, đạt tiêu chuẩn chất lượng quốc tế, đáp ứng nhu cầu kết nối khí nén trong nhiều ngành công nghiệp.

Thông tin sản phẩm:

• Tên sản phẩm: Khớp nối nhanh ống hơi 3 ngã
• Chất liệu: Thân bằng gang, đầu nối bằng thép
• Nhãn hiệu: AOTU OMAN, BOMA
• Kích thước tổng thể: 70 x 60 x 35 mm (Dài x Rộng x Cao)
• Loại kết nối: Khớp nối nhanh (Push & Pull)
• Bề mặt: Phủ Chrome + sơn Epoxy chống gỉ
• Trọng lượng: 0,17 kg/mặt hàng
• Áp suất làm việc tối đa: Lên đến 10 – 15 Bar (145 – 218 PSI)
• Nhiệt độ hoạt động Thường từ −20℃ đến +70℃

Ưu điểm nổi bật của khớp nối nhanh khí nén

Khớp nối nhanh không chỉ là một phụ kiện, nó còn là giải pháp tối ưu giúp tăng cường hiệu suất, an toàn và tính linh hoạt trong công việc. Dưới đây là những ưu điểm nổi bật của sản phẩm này:

• Kết nối nhanh chóng, thao tác đơn giản: chỉ cần một thao tác đẩy – kéo là có thể gắn hoặc tháo phụ kiện, không cần dùng dụng cụ hỗ trợ.
• Độ kín khít cao, chống rò rỉ khí: cơ chế chốt khóa và lò xo giúp khí nén lưu thông ổn định, hạn chế thất thoát khí.
• Chịu áp lực lớn, vận hành an toàn: đảm bảo khớp nối không bị bật ra dưới áp suất cao, phù hợp với môi trường công nghiệp.
• Vật liệu bền bỉ: được làm từ thép và gang, phủ lớp Chrome và Epoxy, chống mài mòn và ăn mòn, kéo dài tuổi thọ sản phẩm.
• Thiết kế ren chính xác: ren sắc nét, ăn khớp nhanh chóng, giúp quá trình lắp đặt dễ dàng và chắc chắn hơn.
• Ứng dụng linh hoạt: có thể dùng để kết nối giữa ống hơi – thiết bị, máy nén khí – xi lanh khí nén, hoặc các đoạn ống với nhau.

Ứng dụng thực tế của khớp nối nhanh ống hơi

Khớp nối nhanh khí nén là một phụ kiện đa năng, thiết yếu trong bất kỳ hệ thống nào sử dụng khí nén. Tính linh hoạt và tiện lợi của nó cho phép các kỹ sư và thợ lành nghề nhanh chóng chuyển đổi công cụ và kết nối đường ống một cách hiệu quả.

• Kết nối thiết bị khí nén: sử dụng để nối ống dẫn khí với xi-lanh, máy nén khí, bơm khí, giúp truyền tải khí nén ổn định.
• Liên kết phụ kiện đường ống: nối trực tiếp với các bộ phận như van tiết lưu, bộ lọc khí, đồng hồ đo áp suất để tạo thành một hệ thống hoàn chỉnh.
• Ngành sản xuất & chế biến: phổ biến trong nhà máy cơ khí, xưởng sửa chữa, dây chuyền tự động hóa, ngành thực phẩm – đồ uống, dệt may, điện tử…
• Hệ thống đường ống công nghiệp: dùng để kết nối nhanh các đoạn ống hơi trong môi trường làm việc yêu cầu tháo lắp thường xuyên.
• Ứng dụng ngoài công trường: phục vụ các thiết bị khí nén cầm tay như súng bắn đinh, súng xịt bụi, máy bắn ghim… nhờ thao tác gọn nhẹ.

Bảng giá khớp nối nhanh ống hơi tham khảo

Tùy vào thương hiệu, kích thước và số lượng đặt hàng, giá khớp nối nhanh khí nén sẽ có sự thay đổi. Dưới đây là bảng giá tham khảo một số dòng sản phẩm phổ biến tại Thép Bảo Tín:

Lưu ý: Khoảng giá trên chỉ mang tính chất tham khảo tại thời điểm hiện tại và có thể thay đổi tùy theo biến động thị trường nguyên vật liệu. Để nhận được báo giá chính xác nhất và thông tin chi tiết về chính sách ưu đãi hiện hành, quý khách hàng vui lòng liên hệ trực tiếp với Hotline 0932 059 176 của Thép Bảo Tín.

Kinh nghiệm chọn mua khớp nối nhanh khí nén

Để đảm bảo bạn chọn mua được loại khớp nối nhanh khí nén phù hợp nhất, bền bỉ và hiệu quả nhất, hãy lưu ý đến 5 yếu tố quan trọng dưới đây:

• Chọn đúng loại khớp nối: xác định nhu cầu sử dụng (1 ngã, 3 ngã, 4 ngã) để chọn sản phẩm tương ứng, tránh lãng phí hoặc thiếu tính năng.
• Kích thước & áp suất làm việc: đảm bảo khớp nối tương thích với đường kính ống, chịu được áp suất khí nén trong hệ thống.
• Chất liệu sản phẩm: ưu tiên khớp nối bằng thép, inox hoặc phủ Chrome – Epoxy để tăng khả năng chống mài mòn và kéo dài tuổi thọ.
• Thương hiệu uy tín: nên chọn sản phẩm từ các hãng nổi tiếng như AOTU OMAN, BOMA để đảm bảo chất lượng và độ ổn định.
• Đơn vị cung cấp đáng tin cậy: mua tại nhà phân phối chính hãng như Thép Bảo Tín để được cam kết hàng chuẩn CO-CQ, bảo hành rõ ràng và giá cả cạnh tranh.

Thép Bảo Tín – Nhà cung cấp khớp nối nhanh ống hơi uy tín

Trên thị trường hiện nay, các sản phẩm khớp nối nhanh khí nén được bày bán rất đa dạng nhưng không tránh khỏi tình trạng hàng kém chất lượng, không rõ nguồn gốc. Điều này có thể dẫn đến rủi ro rò rỉ khí, hư hỏng thiết bị và chi phí bảo trì phát sinh.

Với hơn 13 năm kinh nghiệm trong lĩnh vực cung cấp ống thép, thép hộp, thép hình, van công nghiệp và phụ kiện đường ống, Thép Bảo Tín cam kết mang đến cho khách hàng:

• Hàng chính hãng từ các thương hiệu uy tín như AOTU OMAN, BOMA.
• Đầy đủ chứng từ CO, CQ, đảm bảo xuất xứ rõ ràng.
• Kho hàng lớn, đa dạng mẫu mã, đáp ứng nhanh mọi nhu cầu.
• Giá cả cạnh tranh, chiết khấu tốt cho công trình và đơn hàng số lượng lớn.
• Hỗ trợ kỹ thuật tận tâm, tư vấn chọn sản phẩm phù hợp nhất cho hệ thống.

Liên hệ ngay Hotline: 0932 059 176 để được báo giá chi tiết và nhận ưu đãi tốt nhất.
