Module báo cháy địa chỉ là thiết bị trung gian quan trọng trong hệ thống báo cháy thông min. Nó có chức năng giám sát, điều khiển và truyền tín hiệu giữa các thiết bị đầu vào (đầu báo khói, đầu báo nhiệt, nút nhấn khẩn…) và tủ trung tâm. Khác với hệ thống báo cháy thường, mỗi module địa chỉ đều mang một mã định danh riêng, cho phép quản lý, truy xuất và xử lý sự cố chính xác đến từng vị trí thiết bị.
Module địa chỉ giúp giảm thiểu số lượng dây tín hiệu, tăng độ ổn định và khả năng mở rộng hệ thống, đặc biệt phù hợp với các công trình hiện đại như tòa nhà cao tầng, trung tâm thương mại, khách sạn, nhà xưởng lớn…Trong bài viết này, chúng tôi sẽ giúp bạn hiểu rõ hơn về thông số kỹ thuật, ưu điểm, ứng dụng thực tế và bảng giá tham khảo của module báo cháy địa chỉ GST I -9301.

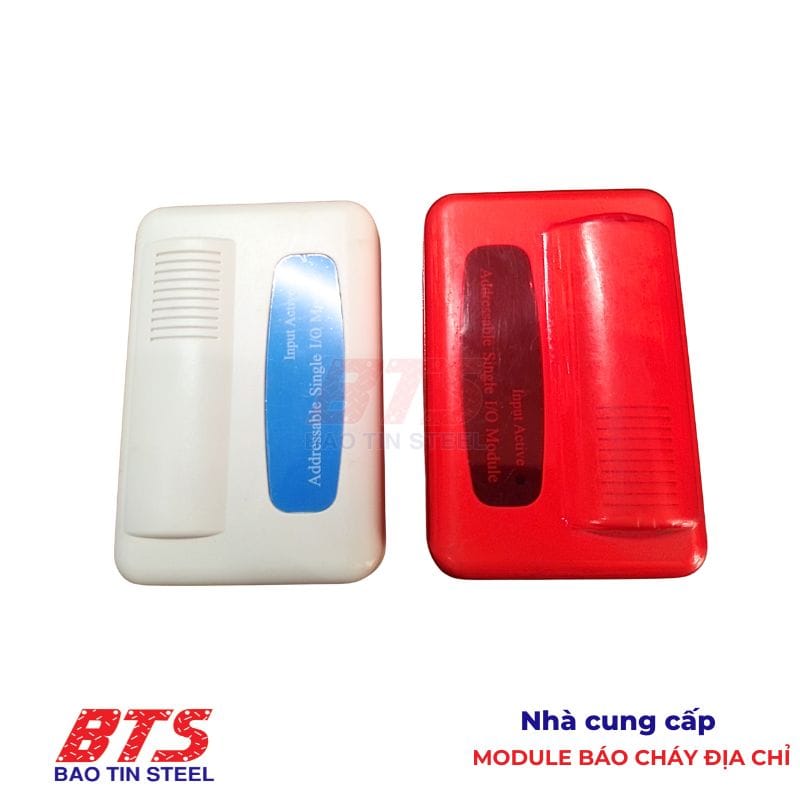

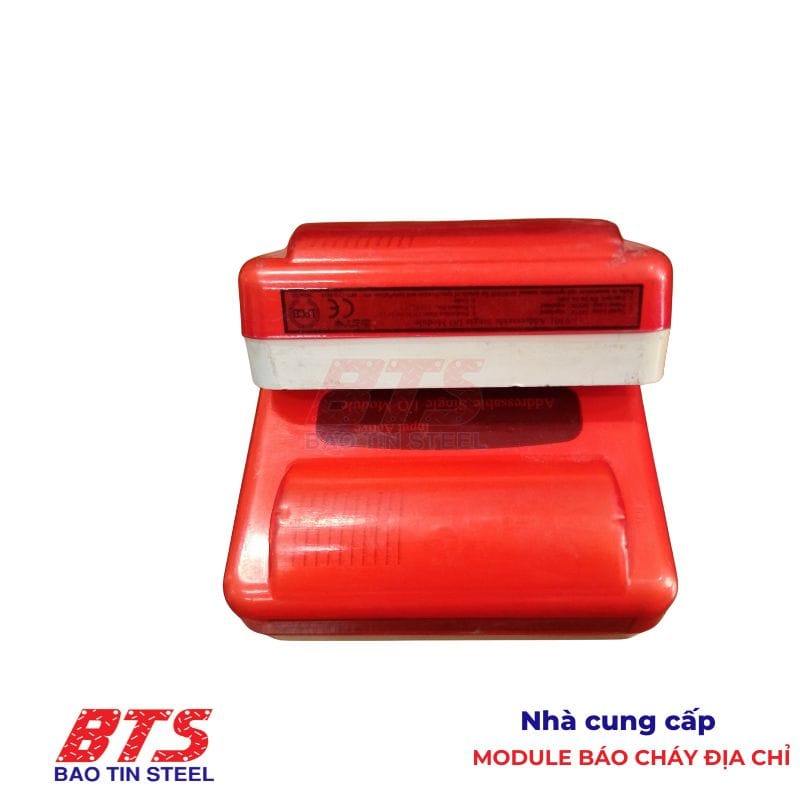

Thông số kỹ thuật của module địa chỉ báo cháy GST I-9301
Hiện nay, trên thị trường có rất nhiều loại mô-đun báo cháy khác nhau. Dù vậy, Module báo cháy GST một ngõ vào/ra I-9301 vẫn là thiết bị PCCC nhận được nhiều sự ưu ái từ thị trường. Dưới đây là thông số kỹ thuật của loại module này:
| Thông số | Chi tiết |
| Model | GST I‑9301 (Single I/O Module) |
| Tiêu chuẩn | EN 54‑18 (2005), LPCB, CE‑CPD |
| Điện áp hoạt động | Loop: 24 V (16–28 V); Power: 24 V DC (20–28 V) |
| Dòng tĩnh (Standby) | Loop ≤1 mA; Power ≤2 mA |
| Dòng kích hoạt (Active) | Loop ≤3 mA; Power ≤15 mA |
| Công suất đầu ra (Output) | • Relay cách ly: 24 V DC / 5 A • Volt output: 24 V DC / 1 A |
| Cách thức ra tín hiệu | • Mode 1 (4‑wire): 24 VDC trat và LED • Mode 2 (2‑wire): NO/NC relay |
| Địa chỉ module | 1–242, lập trình qua P‑9910B |
| Chế độ kết nối | Có thể lập trình 2‑wire hoặc 4‑wire |
| Id đèn báo trạng thái | LED đỏ: nhấp nháy khi polling, sáng khi active LED vàng: báo lỗi |
| Bảo vệ IP | IP30 |
| Nhiệt độ hoạt động | –10 °C đến +55 °C |
| Độ ẩm tương đối | ≤ 93%, không ngưng tụ |
| Vật liệu | Vỏ ABS, màu trắng (RAL 9010) |
| Kích thước (L×W×H) | 120 × 80 × 39 mm (đã gồm đế) |
| Khối lượng | ~ 194g (kèm đế) |
| Ứng dụng | Điều khiển thiết bị như quạt hút khói, đèn còi, cửa hút khói, cửa cabin… |
Mô-đun địa chỉ ngõ vào/ ra I-9301 được tích hợp vi xử lý bên trong để giao tiếp với hệ thống báo cháy địa chỉ, giám sát nguồn điện cấp cho module, điều khiển ngõ ra và hiển thị trạng thái thông qua đèn LED. Module sẽ điều khiển ngõ ra rơle tác động và sáng đèn LED chỉ thị khi nhận được tín hiệu yêu cầu kích hoạt từ tủ trung tâm. Trong chế độ 4 dây, ngõ ra còn có thể giám sát trạng thái lỗi ngắn mạch hay hở mạch.
Bảng giá module báo cháy địa chỉ tham khảo
Dưới đây bảng giá mô-đun báo cháy địa chỉ tham khảo từ các thương hiệu nổi tiếng hiện nay. Dug vậy, đây chỉ là mức giá tham khảo, chúng có thể thay đổi tùy thời điểm. Để có được báo giá chính xác nhất, hãy liên hệ với Thép Bảo Tín ngay:
| Thương hiệu | Model | Loại | Giá (VNĐ) |
| GST | I‑9301 | Input/Output | ~ 815.000–1.200.000 |
| Hochiki | DCP‑DIMM | Dual Input | ~ 2.160.000 |
| Notifier | FMM‑1 | Monitor (1 đầu vào) | ~ 860.000 |
Các tính năng nổi bật của Module GST I-9301
– Cài đặt địa chỉ bằng bộ cài đặt địa chỉ cầm tay.
– Bộ vi xử lý được tích hợp bên trong module, thực hiện việc xử lý các tín hiệu nhận được và phản hồi về tủ trung tâm một cách thông minh.
– Chế độ 2 dây hoặc 4 dây có thể được cài đặt thông qua bộ cài đặt địa chỉ cầm tay.
– Việc giám sát mất nguồn được thực hiện khi ở chế độ 4 dây
– Tương thích tiêu chuẩn EN54-18:2005; LPCB/CPD.
ứNG DỤNG
Sơ đồ lắp đặt của Module địa địa chỉ báo cháy I-9301
I-9301: Module điều khiển không điện áp cho hệ thống quạt gió, thang máy, thang cuốn, cửa trượt …
+ Chân 9,10 tương ứng kí hiệu D1,D2 là 2 chân cấp nguồn 24vDC
+ Chân 14,15 tương ứng kí hiệu Z1,Z2 là 2 chân đường tín hiệu mạch Loop
+ Chân 4,5,6 tương ứng kí hiệu NC1,NO1,COM1 là chân cấp tiếp điểm thường hở NO 1 và thường đóng NC1
Ứng dụng của module địa chỉ báo cháy GST I-9301
- Trung tâm thương mại, tòa nhà cao tầng, khách sạn
Module báo cháy địa chỉ giúp quản lý chính xác từng khu vực, từng thiết bị đầu báo trong các công trình lớn, phức tạp như trung tâm thương mại, cao ốc văn phòng, khách sạn nhiều tầng. Khi có sự cố, hệ thống có thể xác định chính xác vị trí cảnh báo, giúp rút ngắn thời gian xử lý và nâng cao hiệu quả an toàn.
- Nhà xưởng, khu công nghiệp, kho logistics
Trong các khu vực sản xuất, lưu trữ quy mô lớn với nhiều khu chức năng, module địa chỉ giúp giám sát và điều khiển thiết bị PCCC độc lập, tiết kiệm dây tín hiệu và hỗ trợ bảo trì nhanh. Ngoài ra, module còn giúp kết nối quạt hút khói, cửa cắt lửa, đèn còi báo động, đảm bảo an toàn hệ thống tổng thể.
- Các công trình sử dụng hệ thống báo cháy địa chỉ tiêu chuẩn quốc tế
Module địa chỉ là thành phần bắt buộc trong các hệ thống báo cháy tiêu chuẩn EN54, UL, LPCB… như bệnh viện, sân bay, trung tâm dữ liệu, trường học quốc tế. Nhờ khả năng giao tiếp chính xác với tủ trung tâm và định danh từng thiết bị, module giúp hệ thống vận hành hiệu quả, hỗ trợ công tác nghiệm thu và kiểm định PCCC nhanh chóng.
Kết luận
Module báo cháy địa chỉ là thành phần không thể thiếu trong hệ thống báo cháy thông minh, giúp quản lý thiết bị theo từng khu vực, tăng độ chính xác khi xử lý sự cố và hỗ trợ mở rộng hệ thống dễ dàng. Với vai trò quan trọng và yêu cầu kỹ thuật cao, việc lựa chọn đúng loại module và đơn vị cung cấp uy tín là điều rất cần thiết.
Thép Bảo Tín tự hào là đơn vị chuyên cung cấp module báo cháy địa chỉ chính hãng từ các thương hiệu nổi tiếng. Chúng tôi đảm bảo CO/CQ đầy đủ, giá cạnh tranh, hỗ trợ kỹ thuật tận tâm.
Nếu bạn đang cần tư vấn chọn thiết bị phù hợp hoặc báo giá cho công trình – dự án PCCC, hãy liên hệ ngay theo Hotline: 0932 059 176.
