van bi tay gạt

Van bi tay gạt là một trong những thiết bị đóng ngắt dòng chảy phổ biến nhất trong hệ thống đường ống công nghiệp và dân dụng hiện nay. Với thiết kế đơn giản, thao tác đóng/mở nhanh chóng chỉ bằng một tay gạt xoay 90 độ, van bi tay gạt mang lại hiệu quả cao trong việc kiểm soát dòng chất lỏng hoặc khí. Nhờ khả năng vận hành ổn định, độ kín cao và tuổi thọ lâu dài, sản phẩm này được ứng dụng rộng rãi trong các ngành như cấp thoát nước, PCCC, xử lý nước thải, khí nén, thực phẩm – hóa chất, và nhiều lĩnh vực khác.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, phân loại, cũng như ứng dụng thực tế và ưu điểm nổi bật của van bi tay gạt. Qua đó, người đọc sẽ dễ dàng xác định loại van phù hợp với nhu cầu sử dụng của mình.

Van bi tay gạt là gì? Điểm đặc trưng

Van bi tay gạt là một loại van công nghiệp sử dụng cơ chế xoay bi tròn có lỗ xuyên tâm để đóng hoặc mở dòng chảy chất lỏng hoặc khí trong đường ống.

Điểm đặc trưng của dòng van này là phần tay gạt được thiết kế nằm ngang, cho phép người dùng thao tác đóng/mở nhanh bằng cách xoay tay 90 độ (tương đương 1/4 vòng). Khi lỗ bi song song với dòng chảy, van mở hoàn toàn; khi quay vuông góc, dòng chảy bị chặn lại.

So với các loại van khác như van cổng (đóng/mở theo trục đứng, chậm và cần nhiều vòng quay) hay van bướm (đóng mở bằng cánh xoay, ít kín hơn), van bi tay gạt nổi bật với khả năng thao tác nhanh, kín khít và ít bảo trì.

Ưu điểm nổi bật của van bi tay gạt

• Đóng/mở nhanh (1/4 vòng). Từ đó, giúp tiết kiệm thời gian và xử lý tình huống khẩn cấp kịp thời.
• Thiết kế tay gạt dễ thao tác, không cần lực lớn, phù hợp cho cả người dùng kỹ thuật và dân dụng.
• Nhờ bi van tròn và gioăng làm kín (thường bằng PTFE), van hoạt động ổn định, chống rò rỉ tốt, hạn chế bảo trì định kỳ.
• Phù hợp nhiều môi trường như: nước, khí nén, dầu, hơi nóng và cả hóa chất nhẹ tùy theo vật liệu thân van.

Cấu tạo chung của van bi tay gạt

Van bi tay gạt được cấu tạo từ 5 bộ phận chính:

• Thân van: Là lớp vỏ bảo vệ bên ngoài, thường làm từ inox, gang hoặc đồng, có chức năng chịu áp lực và bảo vệ các chi tiết bên trong.
• Bi van: Là viên bi có lỗ xuyên tâm, xoay để mở hoặc đóng dòng chảy.
• Gioăng làm kín: Thường làm bằng Teflon (PTFE), giúp ngăn rò rỉ và giữ kín khi van đóng.
• Ty van: Trục kết nối giữa tay gạt và bi van, truyền chuyển động từ tay gạt xuống bi.
• Tay gạt: Dạng đòn bẩy, xoay 90 độ để đóng/mở van nhanh chóng, thường phủ nhựa cách nhiệt.

Thiết kế đơn giản nhưng chắc chắn giúp van bi này hoạt động hiệu quả, dễ bảo trì và bền lâu trong nhiều môi trường khác nhau.

Nguyên lý hoạt dộng của van bi tay gạt

Van bi tay gạt hoạt động dựa trên nguyên lý xoay bi van rỗng có lỗ xuyên tâm để điều khiển dòng chảy. Khi người dùng xoay tay gạt 90 độ, bi van sẽ chuyển từ trạng thái mở hoàn toàn (lỗ bi song song với dòng chảy) sang đóng hoàn toàn (lỗ bi vuông góc với dòng chảy) – hoặc ngược lại.

Một trong những ưu điểm quan trọng của van bi tay gạt là khả năng cho phép dòng chảy theo hai chiều. Tức là có thể lắp van theo hướng nào cũng được mà không ảnh hưởng đến chức năng.

Phân loại van bi tay gạt trên thị trường

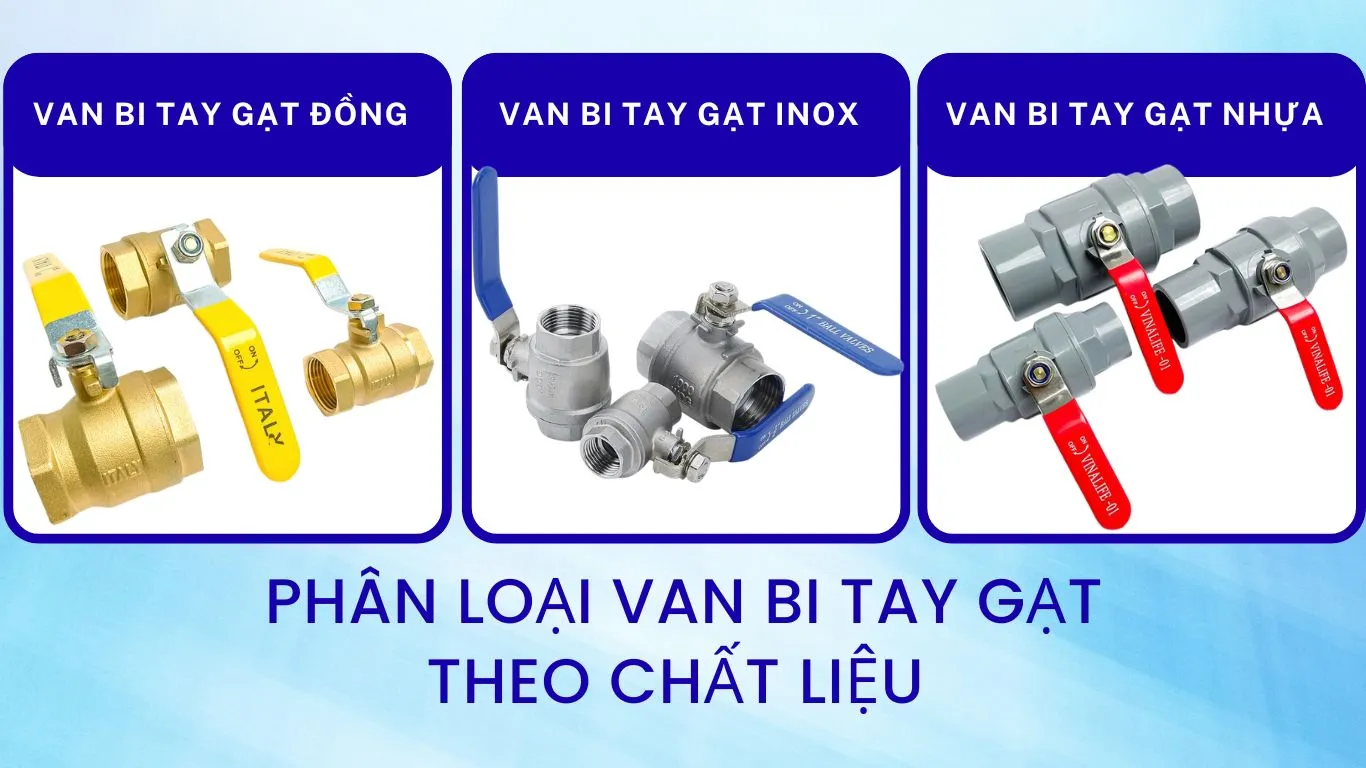

Theo chất liệu

Trên thị trường hiện nay, van bi tay gạt được sản xuất từ nhiều loại vật liệu khác nhau để phù hợp với từng môi trường sử dụng:

• Van inox : Chống ăn mòn tốt, bền với nước, khí, dầu và cả hóa chất. Phù hợp cho nhà máy thực phẩm, dược phẩm, PCCC và môi trường khắc nghiệt.
• Van đồng : Giá thành hợp lý, dùng phổ biến trong hệ thống cấp thoát nước, PCCC, HVAC.
• Van nhựa: Nhẹ, chống hóa chất tốt, sử dụng trong ngành xử lý nước, hồ bơi, phòng thí nghiệm hoặc dân dụng.

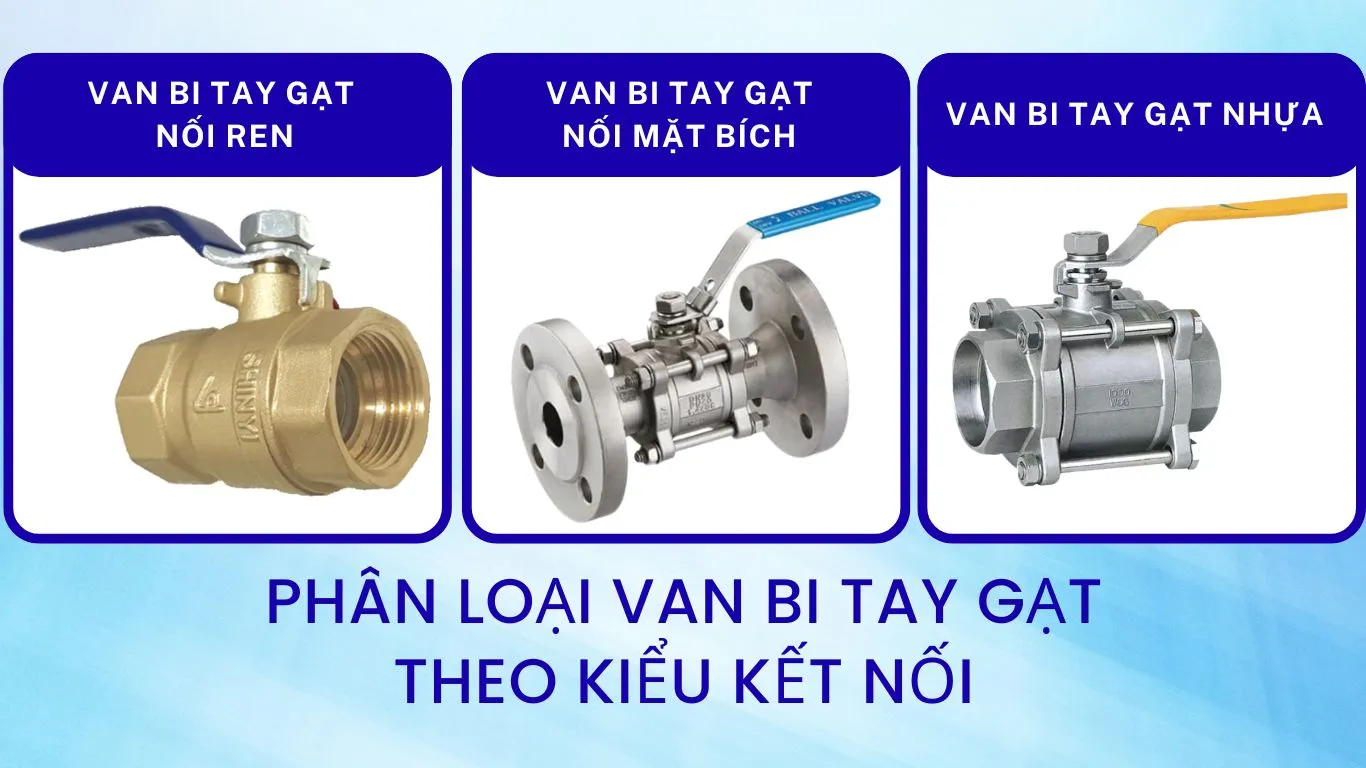

Theo kiểu kết nối

Tùy vào hệ thống đường ống, van bi tay gạt được thiết kế với nhiều kiểu kết nối:

• Kết nối ren: Dễ lắp đặt, phù hợp với đường ống nhỏ và công trình dân dụng.
• Kết nối mặt bích: Chắc chắn, chịu áp cao, dễ tháo lắp và bảo trì, dùng trong công nghiệp.
• Kết nối hàn: Áp dụng cho hệ thống cố định, yêu cầu độ kín cao, không cần tháo rời thường xuyên.

Theo thiết kế thân van

Thiết kế thân van bi tay gạt có nhiều dạng nhằm đáp ứng nhu cầu vận hành và bảo trì:

• Van bi 1 mảnh (1-PC): Giá rẻ, kích thước nhỏ gọn, không thể tháo rời.
• Van bi 2 mảnh (2-PC): Phổ biến nhất, dễ bảo trì và thay thế linh kiện.
• Van bi 3 mảnh (3-PC): Có thể tháo rời toàn bộ, thuận tiện cho vệ sinh và bảo trì tại chỗ, thường dùng trong ngành thực phẩm và hóa chất.

Bảng giá van bi tay gạt tham khảo (theo kích thước)

Có nhiều yếu tố tác động đến giá van bi tay gạt. Ví dụ như: chất liệu, kích thước, tiêu chuẩn sản xuất, xuất xứ,…. Để dễ hình dung hơ, bạn có thể tham khảo bảng giá dưới đây:

📌 Lưu ý: Giá chỉ mang tính THAM KHẢO chưa bao gồm VAT, có thể thay đổi tùy từng thời điểm. Để có được mức giá chính xác nhất, hãy liên hệ với chúng tôi:

Ứng dụng thực tế

• Dùng để đóng/mở, điều tiết dòng chảy trong đường ống dân dụng và công nghiệp.
• Phù hợp với môi trường làm việc có áp suất vừa và cao, đòi hỏi thao tác đóng ngắt nhanh.
• Sử dụng trong các nhà máy sản xuất, đường ống dẫn dầu nhẹ hoặc hóa chất loãng.
• Lắp đặt tại các tuyến ống chữa cháy để khóa/mở nhanh khi cần thiết.
• Dây chuyền xử lý nước thải
• Nhà máy thực phẩm – hóa chất – dược phẩm:
• Ứng dụng trong các khu công nghiệp, tòa nhà cao tầng, trạm bơm và hệ thống HVAC.
