van cổng ty chìm

Nếu bạn đang tìm kiếm một loại van cổng vừa đảm bảo khả năng vận hành ổn định vừa tiết kiệm không gian lắp đặt thì van cổng ty chìm là lựa chọn phù hợp. Với thiết kế gọn gàng cùng phần ty van được đặt trong thân van, loại van này được dùng nhiều trong các hệ thống ống dẫn công nghiệp, hệ thống PCCC, đồng thời được đánh giá cao nhờ giá trị thẩm mỹ.

Nếu bạn cũng quan tâm, hãy cùng Thép Bảo Tín tìm hiểu về khái niệm, cấu tạo, nguyên lý, phân loại và ứng dụng. Đồng thời nắm được sự khác biệt giữa van ty chìm và ty nổi.

Van cổng ty chìm là gì?

Van cổng ty chìm hay van cửa ty chìm (Non Rising Stem Gate Valve) là loại van cổng có phần ty van được thiết kế nằm thụt bên trong thân, có chức năng đóng/mở cho lưu chất đi qua.

Khi xoay vô lăng, thân van không thay đổi lên xuống mà chỉ có cánh van được kéo lên hoặc hạ xuống.

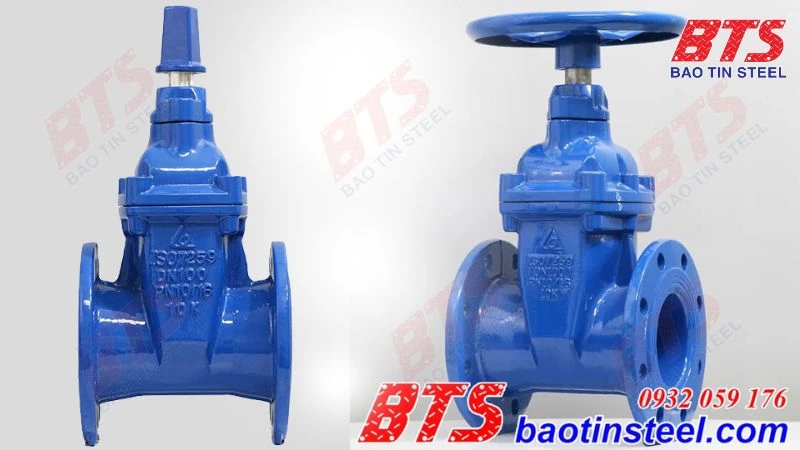

Non Rising Stem Gate Valve

Thông số kỹ thuật chung của van cổng ty chìm

  • Kích thước: DN15 – DN2000
  • Chất liệu thân: Gang, inox, thép, đồng…
  • Ty van cổng: Ty chìm, làm bằng thép không gỉ (inox)
  • Kết nối: Nối ren, lắp bích tiêu chuẩn BS, JIS, DIN
  • Áp lực làm việc: PN10, PN16, PN25,…
  • Nhiệt độ làm việc: tối đa 300°C
  • Xuất xứ: Đài Loan, Malaysia, Nhật Bản, Trung Quốc, Châu Âu…

Cấu tạo và nguyên lý làm việc của van cổng ty chìm

Cấu tạo

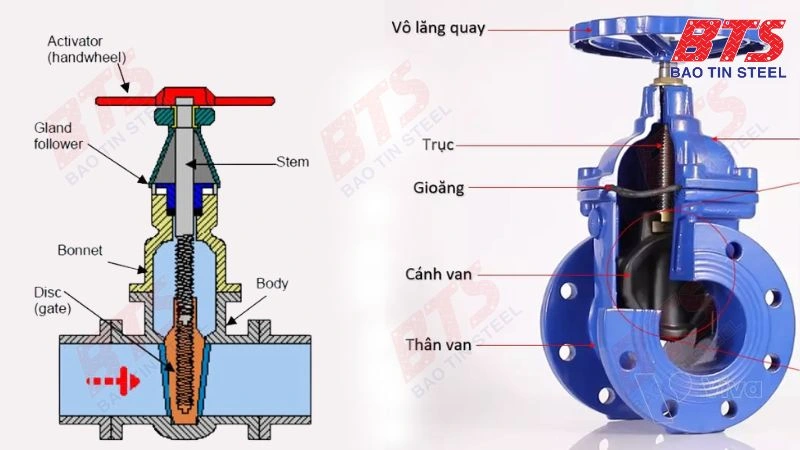

Cấu tạo van cổng ty chìm

Mỗi dòng van cổng ty chìm sẽ có thông số riêng tùy thương hiệu và model, tuy nhiên có thể tổng hợp một số đặc điểm chung như sau:

  • Kích thước: đa dạng từ DN15 đến DN2000, đáp ứng nhiều nhu cầu lắp đặt từ hệ thống nhỏ đến đường ống công nghiệp lớn.
  • Chất liệu thân: gang, gang cầu, inox, thép hoặc đồng.
  • Đĩa van: gang cầu, inox hoặc thép, thường bọc cao su EPDM để tăng độ kín khít.
  • Ty van: dạng ty chìm, chế tạo bằng inox hoặc thép không gỉ.
  • Kiểu kết nối: nối ren (kích thước nhỏ) hoặc mặt bích (BS, JIS, DIN) cho kích thước lớn.
  • Áp lực làm việc: phổ biến PN10, PN16, PN25.
  • Nhiệt độ làm việc: tối đa khoảng 300°C.
  • Xuất xứ: Đài Loan, Malaysia, Nhật Bản, Trung Quốc, châu Âu.
  • Bảo hành: thường 12 tháng, tùy nhà cung cấp.

Nguyên lý làm việc

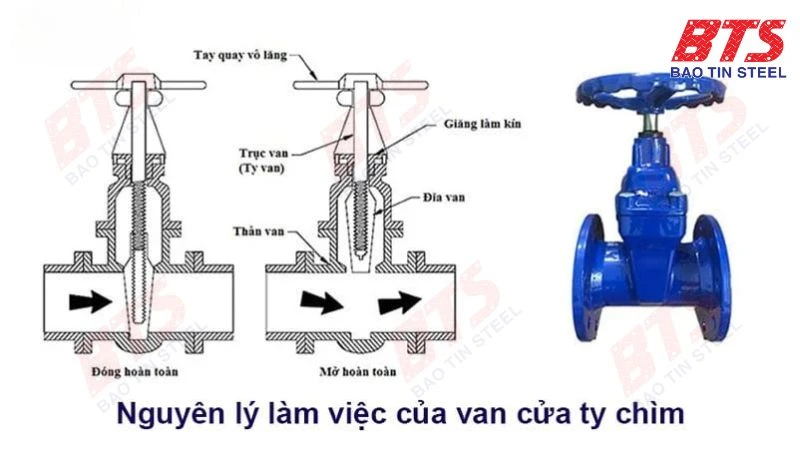

Nguyên lý làm việc của van cửa ty chìm

Khi xoay tay quay theo chiều kim đồng hồ, trục ren bên trong sẽ đẩy đĩa van hạ xuống, chặn hoàn toàn dòng chảy ⇒ van đóng. Khi xoay tay quay ngược chiều, trục ren kéo đĩa van nâng lên, tạo khoảng trống cho lưu chất đi qua ⇒ van mở.

Ở loại ty chìm, ty van không dịch chuyển ra ngoài mà chỉ xoay tại chỗ trong thân van. Nhờ vậy, chiều cao tổng thể không thay đổi trong suốt quá trình vận hành, giúp tiết kiệm không gian lắp đặt.

Phân loại van cổng ty chìm

Phân loại theo cơ chế vận hành

Cách phân loại cơ bản và quan trọng nhất của van cổng ty chìm.

Van cổng ty chìm tay quay

Loại phổ biến nhất, có vô lăng (tay quay) gắn trực tiếp trên đỉnh van. Người dùng xoay vô lăng để điều khiển đĩa van lên/xuống. Phù hợp hệ thống ống lộ thiên, dễ tiếp cận và thao tác.

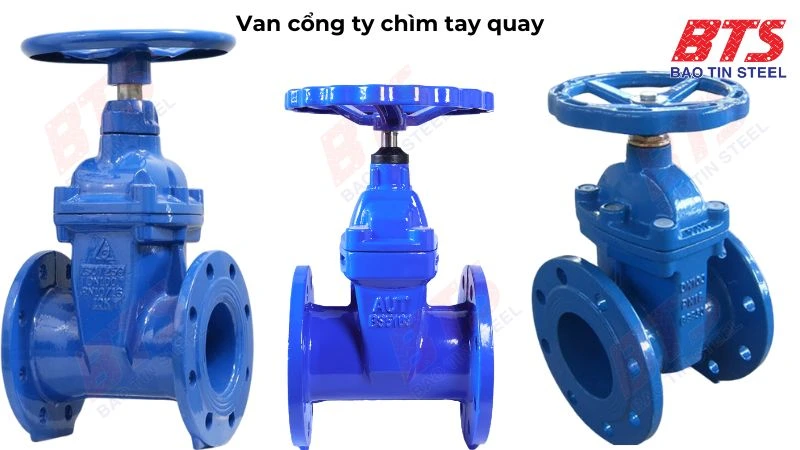

Van cổng ty chìm tay quay

Bạn có thể tham khảo một số sản phẩm tại BTS:

Van cổng ty chìm nắp chụp

Không có vô lăng mà thay bằng nắp chụp bảo vệ. Khi cần vận hành, dùng chìa khóa chuyên dụng để xoay. Thường dùng trong hệ thống ống chôn ngầm hoặc không gian hạn chế, giúp gọn gàng và an toàn hơn.

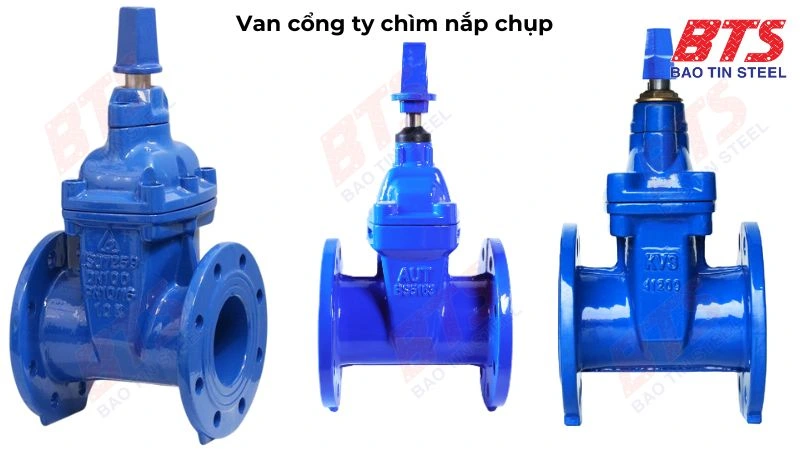

Van cổng ty chìm nắp chụp

👉 Tham khảo ngay: van cửa ty chìm nắp chụp ShinYi.

Phân loại theo vật liệu chế tạo

Van cổng ty chìm gang

Làm từ gang xám hoặc gang cầu. Độ bền cao, giá thành phải chăng, chịu được áp lực tương đối, thích hợp cho hệ thống cấp thoát nước, PCCC hoặc môi trường không ăn mòn mạnh.

Van cổng ty chìm inox

Làm từ inox 201, 304, 316. Chống ăn mòn rất tốt, chịu nhiệt và áp suất cao. Phù hợp cho hệ thống hóa chất, thực phẩm hoặc môi trường nước biển.

Van cổng ty chìm thép

Chịu áp lực và nhiệt độ cao vượt trội. Thường dùng trong công nghiệp nặng như dầu khí, hơi nóng hoặc hệ thống yêu cầu độ bền cơ học lớn.

Ứng dụng của van cổng ty chìm

Van cổng ty chìm được ứng dụng rộng rãi nhờ tiết kiệm diện tích và chi phí. Một số ứng dụng tiêu biểu:

  • Hệ thống khí nén, hơi nóng áp lực cao.
  • Hệ thống PCCC.
  • Môi trường hóa chất ăn mòn: muối, nước biển, axit, bazo…
  • Cấp thoát nước sạch.
  • Nhà máy xử lý nước thải công nghiệp hoặc dân dụng.
  • Hệ thống sản xuất thực phẩm, dược phẩm.
  • Thủy điện.

So sánh van cổng ty chìm và van cổng ty nổi – Nên chọn loại nào?

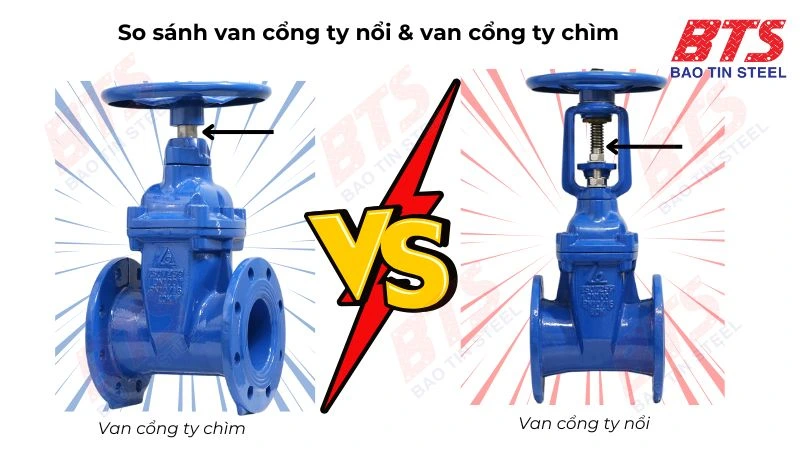

So sánh van cổng ty chìm với van cổng ty nổi

Nhiều khách hàng nhầm lẫn giữa van cổng ty chìm và ty nổi. Bảng dưới sẽ giúp bạn dễ dàng phân biệt:

Tiêu chíVan cổng ty chìmVan cổng ty nổi
Vị trí trục vanTy van nằm ẩn trong thân.Ty van nhô lên cao khi mở, dễ quan sát.
Cấu tạo trục vanTrục trơn, không có ren ngoài.Trục có ren ngoài, giúp ty di chuyển khi xoay tay quay.
Tay quayGắn cố định trên trục, di chuyển cùng ty.Gắn cố định trên thân van, trục xoay nhờ ren.
Xác định trạng tháiKhó nhận biết khi lắp ngầm.Dễ quan sát: trục cao = mở, trục thấp = đóng.
Kích thước lắp đặtNhỏ gọn, phù hợp cho hố van, ống ngầm.Cồng kềnh, cần không gian rộng.
Ứng dụng phổ biếnHệ thống cấp nước đô thị, PCCC, đường ống ngầm.Nhà máy xử lý nước, đường ống nổi, công trình lớn.

Thép Bảo Tín – Nhà cung cấp van cổng ty chìm chính hãng

Hiện có rất nhiều nơi bán van cổng ty chìm. Thép Bảo Tín tự tin là đơn vị được đánh giá cao, phân phối sản phẩm từ các thương hiệu nổi tiếng như ShinYi, ARV, Wonil, YDK…

Thép Bảo Tín là nhà phân phối chính thức của thương hiệu van ShinYi

Thép Bảo Tín là đại lý chính thức phân phối các sản phẩm van của ShinYi

Các sản phẩm tại Thép Bảo Tín có đa dạng kích thước, chất liệu và giá để khách hàng lựa chọn. Ngoài van, công ty còn cung cấp thép ống, phụ kiện đường ống và vật tư PCCC. Có thể nói, Thép Bảo Tín là nhà cung cấp giải pháp trọn gói vật tư hệ thống M&E.

Để được hỗ trợ nhanh nhất, hãy liên hệ Thép Bảo Tín qua hotline: 0932 059 176.
