Bẫy hơi

Bẫy hơi là thiết bị quan trọng trong các hệ thống sử dụng hơi nước. Nó giúp duy trì hiệu suất hoạt động của hệ thống, tiết kiệm năng lượng và đảm bảo an toàn. Vậy bạn đã biết bẫy hơi là gì? hoạt động thế nào?…. Mọi thông tin quan trọng về loại vật tư này đều sẽ có trong bài viết dưới đây

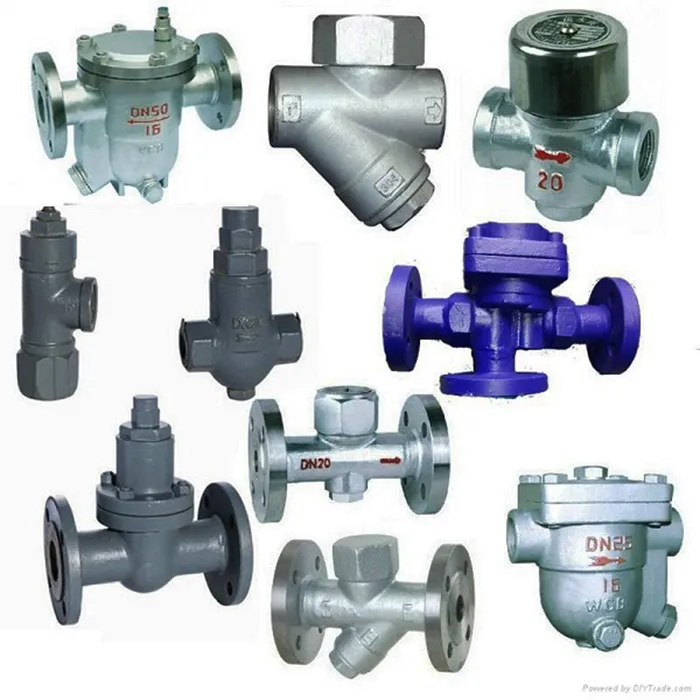

Bẫy hơi là gì?

Bẫy hơi là một loại van công nghiệp giúp loại bỏ nước ngưng tụ và khí không ngưng tụ khỏi hệ thống hơi nước mà không làm mất hơi.

Bẫy hơi còn có tên tiếng Anh là Steam Trap hay còn gọi là cốc ngưng tụ, bộ xả ngưng, hoặc van cóc. Nó có các công dụng như:

• Loại bỏ nước ngưng tụ trong đường ống hơi, giúp đường ống khô ráo, tránh hiện tượng búa nước gây hư hỏng đường ống và thiết bị.
• Loại bỏ khí không ngưng tụ như không khí, CO2, giúp tăng hiệu suất truyền nhiệt của hệ thống hơi.
• Ngăn chặn thất thoát hơi, giúp tiết kiệm nhiên liệu và giảm chi phí vận hành.
• Bảo vệ các thiết bị sử dụng hơi như nồi hơi, bộ trao đổi nhiệt, lò sấy khỏi bị ăn mòn và hư hỏng do nước ngưng tụ và khí không ngưng tụ.

Nguyên lý hoạt động của bẫy hơi

Bẫy hơi hoạt động dựa trên nguyên tắc là nước ngưng tụ sẽ được giữ lại trong hệ thống cho đến khi nó đạt đến một mức độ nhất định. Khi đó, nó sẽ tự động mở ra để xả nước ngưng tụ và các khí không ngưng tụ ra ngoài.

Sau khi xả hết, bẫy này sẽ tự động đóng lại. Nó giúp ngăn không cho hơi nước thoát ra.

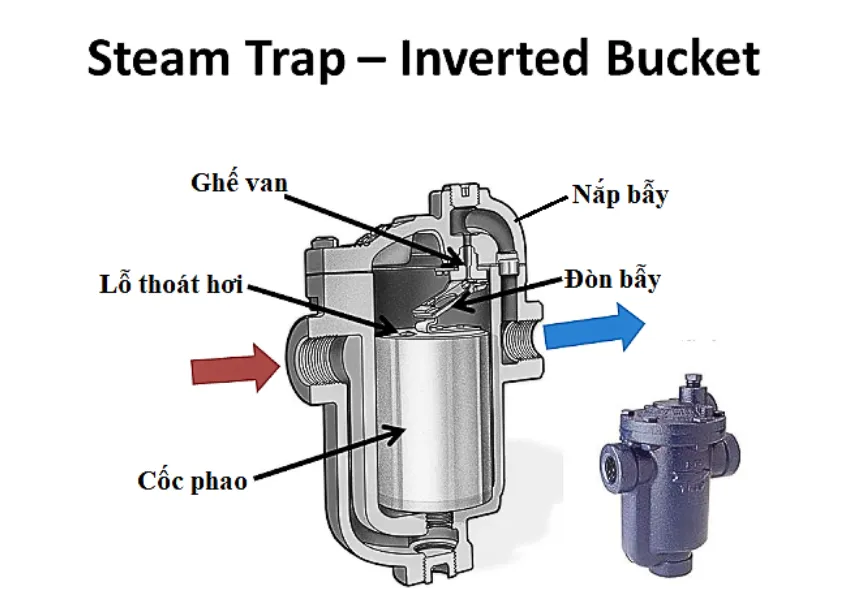

Cấu tạo của bẫy hơi

cấu tạo cơ bản của một bẫy hơi bao gồm 5 phần chính. Cụ thể:

Thân bẫy hơi

Thường được làm từ các vật liệu chịu nhiệt và áp suất cao như gang, thép không gỉ, đồng,… Thân này chứa các chi tiết bên trong của bẫy hơi. Nó có các cổng kết nối với đường ống hơi và đường xả nước ngưng.

Cơ cấu hoạt động

Phần này ảnh hưởng trực tiếp tới nguyên lý hoạt động của bẫy hơi:

• Cơ cấu phao: Sử dụng phao nổi để đóng mở van xả nước ngưng.
• Cơ cấu gầu đảo: Sử dụng gầu đảo để đóng mở van xả nước ngưng.
• Cơ cấu nhiệt động: Sử dụng sự khác biệt về nhiệt độ giữa hơi nước và nước ngưng để đóng mở van xả.
• Cơ cấu lưỡng kim: Sử dụng thanh lưỡng kim để đóng mở van xả.

Van xả nước ngưng

Van này giúp đóng mở để xả nước ngưng ra khỏi bẫy hơi. Nó được điều khiển bằng cơ cấu hoạt động

Lưới lọc

Lưới này được lắp đặt ở đầu vào của bẫy hơi để ngăn chặn cặn bẩn và tạp chất xâm nhập vào bên trong.

Các bộ phận khác

Tùy thuộc vào loại bẫy hơi, có thể có thêm các bộ phận khác như:

• Van một chiều: Ngăn chặn nước ngưng chảy ngược trở lại.
• Van xả khí: Xả không khí và các khí không ngưng tụ khác.
• Các chi tiết khác như đòn bẩy, bóng phao, bộ phận cảm biến nhiệt độ.

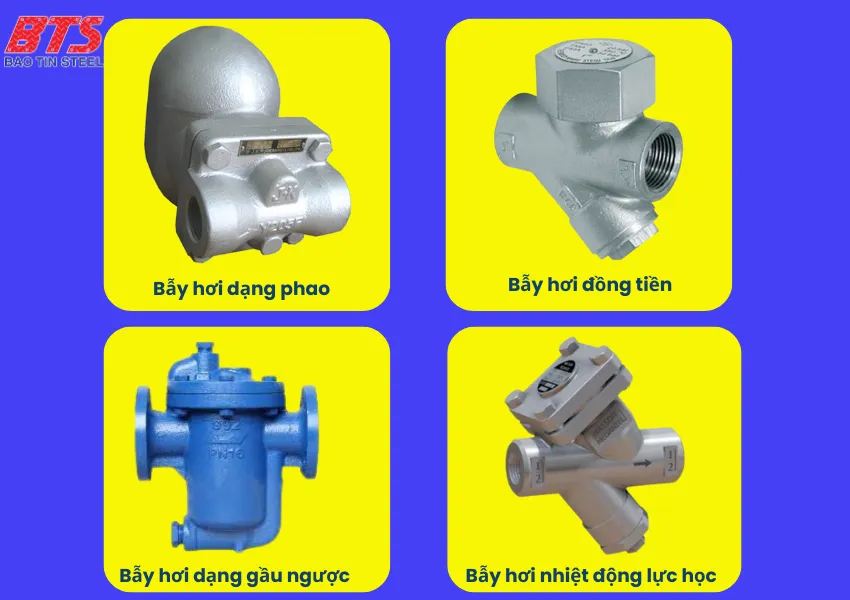

Phân loại bẫy hơi

Dưới đây là một vài dạng bẫy hơi phổ biến:

Bẫy hơi dạng phao

Bẫy hơi dạng phao hoạt động dựa trên sự khác biệt về mật độ giữa nước ngưng tụ và hơi nước. Nó có thể xả nước ngưng liên tục nên phù hợp với hệ thống có lượng nước ngưng lớn. Tuy nhiên, nó dễ bị ảnh hưởng bởi cặn bẩn và không phù hợp với áp suất cao.

Bẫy hơi đồng tiền

Bẫy hơi đồng tiền hoạt động dựa trên sự khác biệt về tốc độ và áp suất giữa hơi nước và nước ngưng tụ khi chúng đi qua một khe hẹp. Bẫy hơi này nhẹ và dễ dàng lắp đặt vào hệ thống.

Bẫy hơi dạng gầu ngược

Bẫy hơi dạng gầu ngược hoạt động dựa trên sự khác biệt về mật độ giữa hơi nước và nước ngưng tụ. Nó có thể hoạt động bền bỉ và chị được áp suất lớn. Dù vậy, quá trình xả nước có thể bị gián oạn hoặc mất mồi.

Bẫy hơi nhiệt động lực học

Nó hoạt động dựa trên sự khác biệt về động lực học giữa hơi nước và nước ngưng tụ. bẫy hơi dạng này có thiết kế đơn giản, hoạt động ổn định dù trong áp suất và nhiệt độ cao. Tuy nhiên. quá trình xả nước sẽ bị gián đoạn, thất thoát hơi.

Bẫy hơi dạng lưỡng kim

Bẫy hơi dạng lưỡng kim hoạt động dựa trên sự khác biệt về hệ số giãn nở nhiệt giữa hai kim loại. Nó có thiết kế đơn giản, giá khá rẻ nhưng lại không phù hợp với điều kiện áp suất cao.

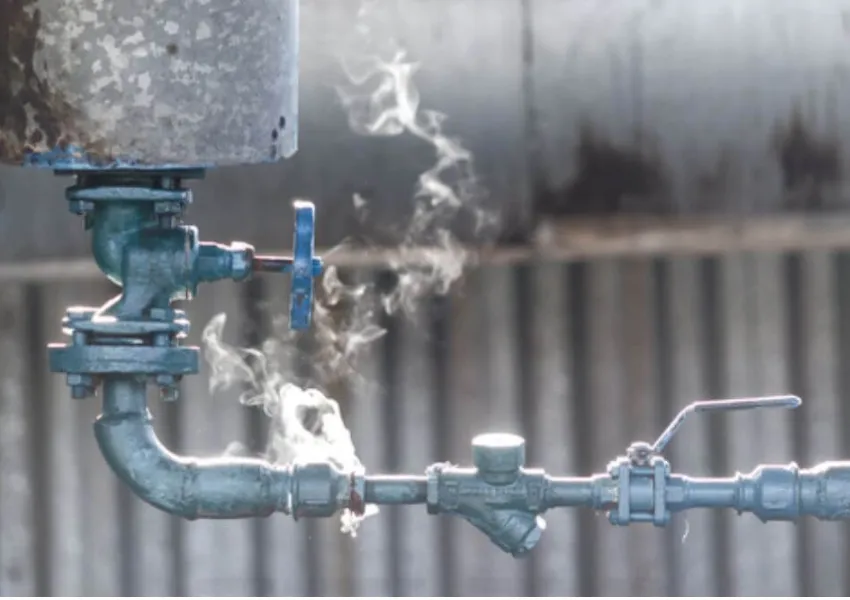

Ứng dụng của bẫy hơi

Bẫy hơi thường được sử dụng trong:

• Hệ thống sưởi ấm
• Máy sấy công nghiệp
• Hệ thống lò hấp và nồi hơi
• Thiết bị giặt khô
• Các tấm tỏa nhiệt
• Hệ thống đường ống hơi
• Các dậy chuyền lọc hóa dầu và khí đốt
• Dùng trong các thiết bị tiệt trùng bằng hơi tại bệnh viên và phòng thí nghiệm
• Hệ thống điều hòa không khí

Các tiêu chí lựa chọn bẫy hơi

Dưới đây là một vài tiêu chí giúp bạn chọn được loại bẫy hơi phù hợp:

• Xác định rõ hệ thống của bạn là ứng dụng gì để chọn loại bẫy hơi phù hợp.
• Chọn loại có áp suất và nhiệt độ hoạt động phù hợp với hệ thống. Đảm bảo  nó có khả năng chịu được áp suất và nhiệt độ tối đa của hệ thống.
• Xác định lưu lượng nước ngưng tụ cần xả để chọn bẫy hơi có công suất phù hợp. Nếu lưu lượng nước ngưng tụ quá lớn so với công suất của bẫy hơi, nước ngưng tụ sẽ không được xả hết. Từ gây ra các vấn đề như búa nước, ăn mòn đường ống.
• Chọn dòng có kích thước kết nối phù hợp với đường ống.
• Chọn bẫy hơi được làm từ vật liệu chịu được môi trường làm việc.
• Chọn sản phẩm từ các nhà sản xuất uy tín để đảm bảo độ tin cậy và độ bền.
