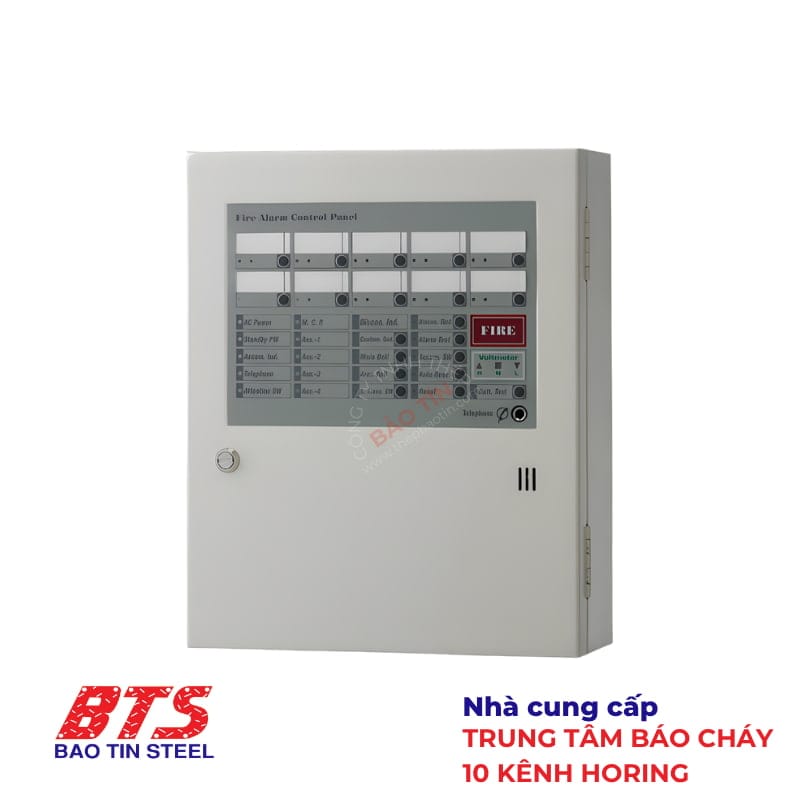

Trung tâm báo cháy 10 kênh HORING AH-00212-10L

Trung tâm báo cháy 10 kênh HORING AH-00212‑10L là thiết bị điều khiển trung tâm dùng trong hệ thống PCCC quy mô vừa, hỗ trợ tối đa 10 vùng (zone) để kết nối đầu báo khói, nhiệt và nút nhấn khẩn. Được sản xuất bởi HORING Lih (Đài Loan/Trung Quốc), model này nổi bật nhờ thiết kế gọn nhẹ, độ bền cao và khả năng vận hành ổn định trong nhiều điều kiện môi trường.

Cấu tạo và nguyên lý hoạt động trung tâm báo cháy HORING AH-00212-10L

Cấu tạo trung tâm báo cháy AH-00212-10L

Trung tâm báo cháy HORING AH-00212-10L là một thiết bị dạng tủ kim loại nguyên khối, sử dụng vật liệu thép dày 1.2mm, màu trắng ngà, có khả năng bảo vệ vật lý và chống nhiễu tốt. Kích thước tiêu chuẩn của tủ là 350 × 285 × 105 mm, phù hợp để lắp âm tường hoặc treo tường.

Các thành phần chính bao gồm:

1. Bảng mạch chính (Main board): Xử lý tín hiệu báo cháy và điều khiển toàn hệ thống.

2. 10 zone đầu vào độc lập: Mỗi zone có thể kết nối tối đa 30 đầu báo khói hoặc không giới hạn đầu báo nhiệt (trừ loại điện tử).

3. Công tắc kiểm tra dạng nhấn: Dễ thao tác, độ bền trên 500.000 lần nhấn, thay thế thiết kế công tắc xoắn truyền thống.

4. LED kép hiển thị trạng thái cho từng zone:

• LED đỏ: Báo cháy.
• LED vàng: Lỗi kết nối/mất tín hiệu.

5. Relay đầu ra: Dùng để kích hoạt còi, đèn, và các hệ thống PCCC khác.

6. Ngăn chứa ắc quy 24VDC, 1.2Ah, tích hợp mạch sạc thông minh và bảo vệ tự động ngắt khi điện áp xuống dưới 18V.

Ngoài ra, tủ còn trang bị vôn kế 3 màu, nhãn chỉ dẫn zone có thể di chuyển, và thiết bị tiết kiệm năng lượng cho đèn nguồn, giúp giảm hao pin khi mất điện.

Nguyên lý hoạt động

Thu nhận và xử lý tín hiệu:

Các đầu báo khói, nhiệt hoặc nút nhấn khẩn được nối vào từng vùng (zone) độc lập. Khi có hiện tượng cháy, thiết bị sẽ phát tín hiệu điện trở thay đổi hoặc tín hiệu điện áp về tủ trung tâm.

Tại đây, bộ vi xử lý trung tâm sẽ:

• Phân tích tín hiệu qua cơ chế tích lũy: chỉ xác nhận báo cháy nếu tín hiệu đủ mạnh và đủ thời gian, nhằm giảm thiểu báo động giả do xung điện hoặc nhiễu.
• Kích hoạt hệ thống cảnh báo: bật còi, đèn chớp, đồng thời truyền tín hiệu kích hoạt các thiết bị chữa cháy như van nước, quạt hút khói, sprinkler… qua relay không điện áp 24V/10A.

Hoạt động khi mất điện:

Tủ chuyển sang dùng nguồn dự phòng từ ắc quy 24V, đảm bảo không gián đoạn cảnh báo. Nếu điện áp tụt xuống dưới 18VDC, tủ sẽ tự động ngắt để bảo vệ ắc quy khỏi xả sâu.

Kiểm tra & bảo trì:

• Tủ có chức năng tự kiểm tra toàn diện: kiểm tra vòng lặp, đầu báo, nút nhấn và hoạt động của hệ thống.
• Đèn LED “Attention SW” sẽ nhấp nháy nếu có lỗi ở bất kỳ zone nào chưa sẵn sàng hoạt động.

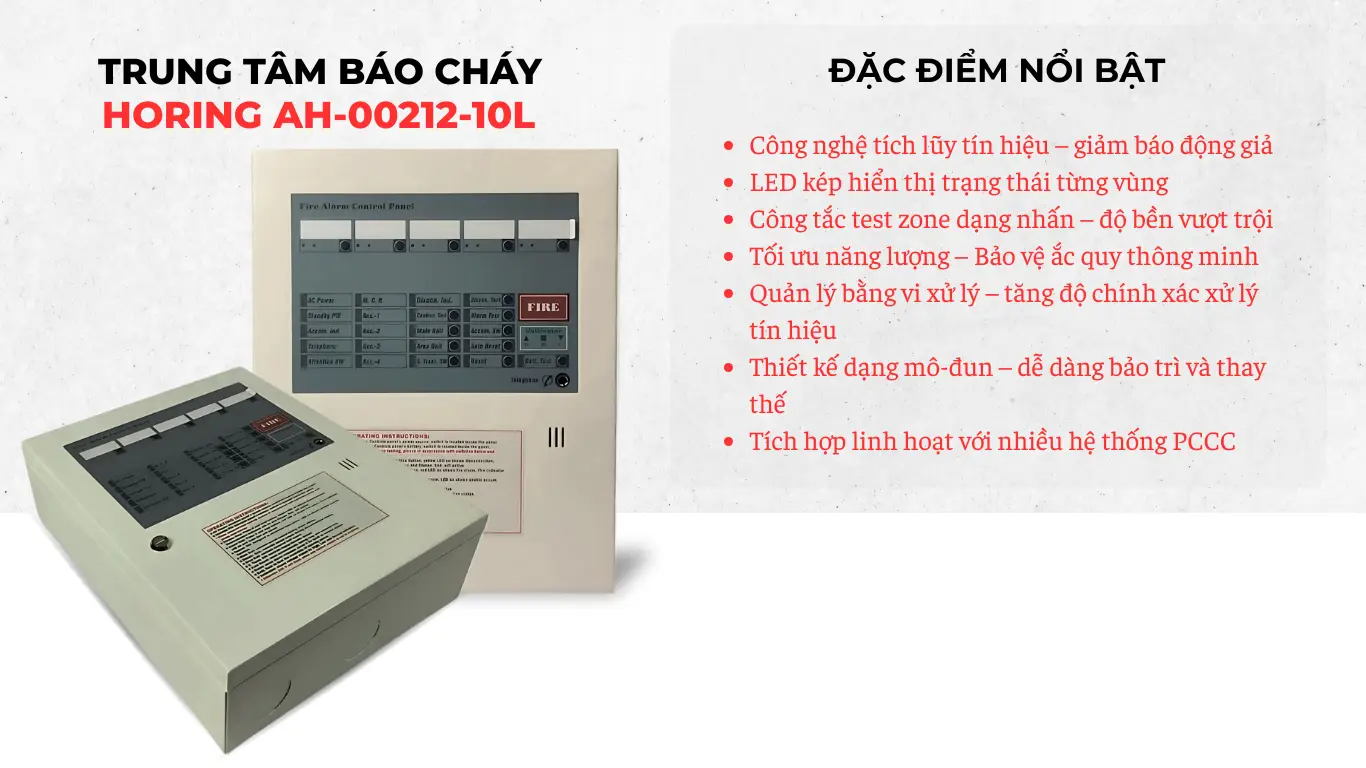

Đặc điểm nổi bật của trung tâm báo cháy 10 kênh HORING AH-00212-10L

Được thiết kế bởi thương hiệu uy tín từ Đài Loan – Horing Lih Industrial Co., Ltd., tủ trung tâm báo cháy HORING AH-00212-10L mang đến loạt tính năng kỹ thuật nổi bật, giúp tăng cường độ tin cậy, dễ sử dụng và hiệu quả bảo trì cho các hệ thống báo cháy thông thường.

• Thiết bị tích hợp Accumulation Function, giúp lọc nhiễu và chỉ kích hoạt báo động khi tín hiệu cháy được duy trì liên tục trong thời gian nhất định. Tính năng này đặc biệt hữu ích để loại bỏ các báo động giả do xung điện hoặc nhiễu tín hiệu đầu vào.
• Mỗi zone có 2 đèn LED riêng biệt: LED đỏ: Báo động cháy, LED vàng: Cảnh báo mất kết nối hoặc đứt mạch. Cách hiển thị trực quan này giúp kỹ thuật viên xác định nhanh khu vực có sự cố, rút ngắn thời gian phản ứng và xử lý sự cố tại hiện trường.
• AH-00212-10L sử dụng công tắc dạng nhấn một vòng lặp, độ bền cơ học lên đến 500.000 chu kỳ, cho phép kiểm tra từng vùng chính xác, hạn chế lỗi tiếp xúc do bụi bẩn hoặc hao mòn.
• Tủ được trang bị tính năng: Ngắt nguồn dự phòng khi điện áp xuống dưới 18VDC, tránh tình trạng xả sâu gây hư hỏng ắc quy. Chế độ tiết kiệm điện cho đèn báo nguồn: đèn có thể tắt khi mất điện và chỉ bật nhấp nháy khi có báo động – kéo dài tuổi thọ của pin và ắc quy dự phòng.
• Trung tâm sử dụng bộ vi xử lý để phân tích tín hiệu, mang lại khả năng xử lý nhanh, ổn định và chính xác hơn so với các hệ thống dùng mạch tương tự trước đây.
• Tủ có thiết kế mô-đun, giúp kỹ thuật viên dễ dàng tháo lắp từng phần riêng biệt khi cần sửa chữa hoặc thay thế linh kiện. Điều này giúp giảm thời gian bảo trì và chi phí vận hành hệ thống.
• Tích hợp linh hoạt với nhiều hệ thống PCCC: Kết nối với còi, đèn chớp, đầu báo nhiệt, đầu báo khói, nút nhấn khẩn. Truyền tín hiệu ra ngoài đến các hệ thống chữa cháy như: van sprinkler, hệ thống foam, quạt hút khói, trụ nước chữa cháy… Tương thích với bộ hiển thị phụ (model AH-02124) giúp giám sát từ xa.
• Sản phẩm đáp ứng TCVN 5738:2021 và đạt các chứng nhận quốc tế như CE, EN54, UL, ISO 9001, đảm bảo tính pháp lý, chất lượng và độ an toàn cho người dùng tại Việt Nam.

Thông số kỹ thuật của trung tâm báo cháy 10 kênh HORING AH-00212-10L

*Lưu ý: Số lượng đầu báo nhiệt thực tế có thể bị giới hạn bởi tổng trở kháng đường dây và điều kiện lắp đặt.

> Xem thêm trung tâm báo cháy thương hiệu Hochiki

Ứng dụng thực tế của trung tâm báo cháy 10 kênh HORING AH-00212-10L

Với khả năng quản lý 10 vùng độc lập, độ ổn định cao và chi phí hợp lý, trung tâm báo cháy HORING AH-00212-10L đang được nhiều kỹ sư PCCC, nhà thầu cơ điện và chủ đầu tư ưu tiên lựa chọn cho các công trình như:

• Văn phòng, tòa nhà hành chính 3–6 tầng hoặc văn phòng có nhiều phòng chức năng.
• Trường học, trung tâm đào tạo
• Khách sạn mini, nhà nghỉ, homestay
• Nhà xưởng, kho hàng quy mô vừa
• Siêu thị mini, cửa hàng tiện lợi, showroom

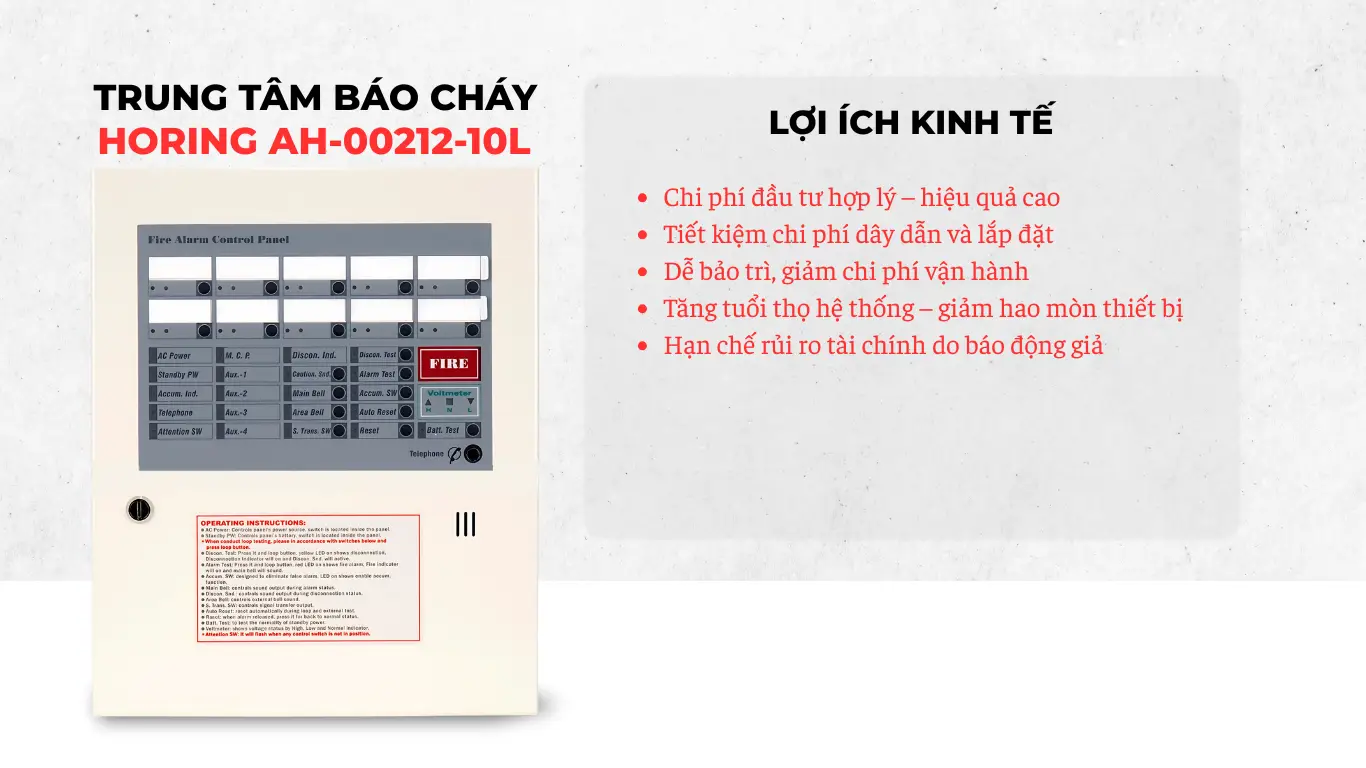

Lợi ích kinh tế khi sử dụng trung tâm báo cháy 10 kênh HORING AH-00212-10L

Không chỉ đáp ứng tiêu chuẩn kỹ thuật và vận hành ổn định, HORING AH-00212-10L còn mang lại nhiều lợi ích kinh tế rõ rệt cho doanh nghiệp, chủ đầu tư và đơn vị thi công PCCC trong cả ngắn hạn lẫn dài hạn.

• Chi phí đầu tư hợp lý – hiệu quả cao: So với các hệ thống báo cháy địa chỉ, dòng trung tâm thường như AH-00212-10L có giá thành thấp hơn đáng kể, nhưng vẫn đáp ứng tốt yêu cầu giám sát 10 vùng.
• Tiết kiệm chi phí dây dẫn và lắp đặt: Hệ thống wiring đơn giản (theo zone), không yêu cầu dây cáp đặc biệt như hệ địa chỉ. Thời gian lắp đặt ngắn hơn, giảm nhân công và chi phí thi công ban đầu.
• Dễ bảo trì, giảm chi phí vận hành: Thiết kế dạng mô-đun, dễ thay thế từng phần nếu có hư hỏng. Tích hợp tính năng tự kiểm tra, giúp kỹ thuật viên nhanh chóng phát hiện và xử lý lỗi mà không cần dụng cụ chuyên dụng. Ít phụ thuộc vào phần mềm độc quyền, không phát sinh phí license hay nâng cấp phần mềm sau này.
• Tăng tuổi thọ hệ thống – giảm hao mòn thiết bị: Tính năng tự ngắt nguồn khi điện áp ắc quy thấp, và chế độ tiết kiệm năng lượng giúp kéo dài tuổi thọ ắc quy. Công tắc zone dạng nhấn bền bỉ, giảm tần suất hỏng vặt thường thấy ở công tắc xoay.
• Hạn chế rủi ro tài chính do báo động giả: Nhờ công nghệ tích lũy tín hiệu, hệ thống giảm đáng kể tình trạng báo cháy giả – nguyên nhân gây gián đoạn sản xuất, ảnh hưởng đến kinh doanh hoặc thậm chí bị xử phạt hành chính.

Hướng dẫn lắp đặt và sử dụng trung tâm báo cháy 10 kênh HORING AH-00212-10L

Để đảm bảo trung tâm báo cháy HORING AH-00212-10L hoạt động ổn định, phát huy tối đa hiệu quả giám sát và cảnh báo. Dưới đây là hướng dẫn cơ bản dành cho kỹ thuật viên hoặc đơn vị thi công hệ thống PCCC.

Chọn vị trí lắp đặt trung tâm báo cháy

• Lắp tại nơi dễ quan sát: gần khu vực lễ tân, phòng bảo vệ, hoặc tủ kỹ thuật trung tâm.
• Chiều cao treo tủ: 1.2 – 1.5m so với mặt sàn, vừa tầm thao tác và quan sát.
• Tránh nơi ẩm ướt, có nhiều bụi hoặc nhiệt độ cao, không lắp gần khu vực bếp, nhà vệ sinh, ngoài trời.
• Cần đảm bảo lối đi thông thoáng, dễ tiếp cận trong trường hợp khẩn cấp.

Đấu nối hệ thống dây

Dây tín hiệu đầu vào (zone)

• Dây nối từ đầu báo khói, nhiệt, nút nhấn khẩn vào các zone từ Z1 đến Z10.
• Mỗi zone nên sử dụng dây riêng, có gắn điện trở cuối tuyến 10kΩ tại thiết bị xa nhất.

Dây nguồn

• Nguồn cấp chính: 220VAC – 50Hz.
• Lắp CB (cầu dao) riêng biệt có nhãn rõ ràng để bảo trì khi cần.

Nguồn dự phòng

• Lắp 2 bình ắc quy 12VDC – 1.2Ah nối tiếp (thành 24VDC).
• Đặt trong khoang tủ, đấu đúng cực dương (+) và âm (–).

Ngõ ra điều khiển (relay)

• Đấu với còi, đèn chớp, thiết bị kích hoạt van điện, quạt hút khói, v.v.
• Sử dụng tiếp điểm không điện áp 24V/10A từ relay trên mainboard.

Kiểm tra và cấu hình ban đầu

• Bật nguồn, kiểm tra đèn nguồn, đèn zone sáng đúng trạng thái.
• Dùng nút nhấn test zone để kiểm tra từng vùng hoạt động.
• Dán nhãn chỉ dẫn vùng (zone label) cho từng zone tương ứng với khu vực giám sát.
• Cấu hình chế độ tiết kiệm năng lượng nếu muốn (cho phép tắt đèn nguồn khi không có cháy).

Hướng dẫn sử dụng cơ bản

Lưu ý kỹ thuật

• Không đấu sai cực ắc quy hoặc dây zone – dễ gây chập, cháy mạch.
• Không dùng chung nguồn 220V với các thiết bị tiêu thụ lớn như quạt, máy lạnh.
• Khi thay thế đầu báo hoặc đấu thêm thiết bị, phải ngắt nguồn và kiểm tra lại toàn hệ thống trước khi vận hành lại.

 Kết luận

HORING AH-00212-10L là giải pháp trung tâm báo cháy thông thường lý tưởng cho các công trình quy mô nhỏ và vừa. Với thiết kế 10 zone giám sát độc lập, tích hợp nhiều tính năng thông minh như công nghệ tích lũy tín hiệu, công tắc kiểm tra dạng nhấn bền bỉ, hệ thống relay điều khiển linh hoạt và khả năng tiết kiệm năng lượng – sản phẩm này giúp tăng độ an toàn, giảm báo động giả và tiết kiệm đáng kể chi phí vận hành.

Không chỉ đáp ứng tiêu chuẩn quốc tế (CE, UL, EN54), thiết bị còn phù hợp với TCVN 5738:2021, đảm bảo tính pháp lý khi nghiệm thu hệ thống PCCC tại Việt Nam. Nhờ giá thành hợp lý, lắp đặt dễ dàng và khả năng tương thích cao, AH-00212-10L là lựa chọn đáng tin cậy cho mọi chủ đầu tư, kỹ sư cơ điện và nhà thầu PCCC.
