Van bướm kèm công tắc giám sát là gì?

Hiểu đơn giản, đây là một chiếc van bướm truyền thống, nhưng được gắn thêm một công tắc giám sát ở phần hộp số. Nhờ đó, bạn có thể biết được van đang mở hay đóng ngay tại trung tâm điều khiển, mà không cần ra tận nơi kiểm tra.

Van này hoạt động bằng cách xoay một đĩa van 90 độ để mở hoặc đóng dòng chảy. Khi đĩa xoay, công tắc giám sát (còn gọi là tamper switch) sẽ gửi tín hiệu điện về hệ thống như SCADA, BMS hoặc tủ báo cháy.

Cấu tạo và nguyên lý hoạt động chi tiết

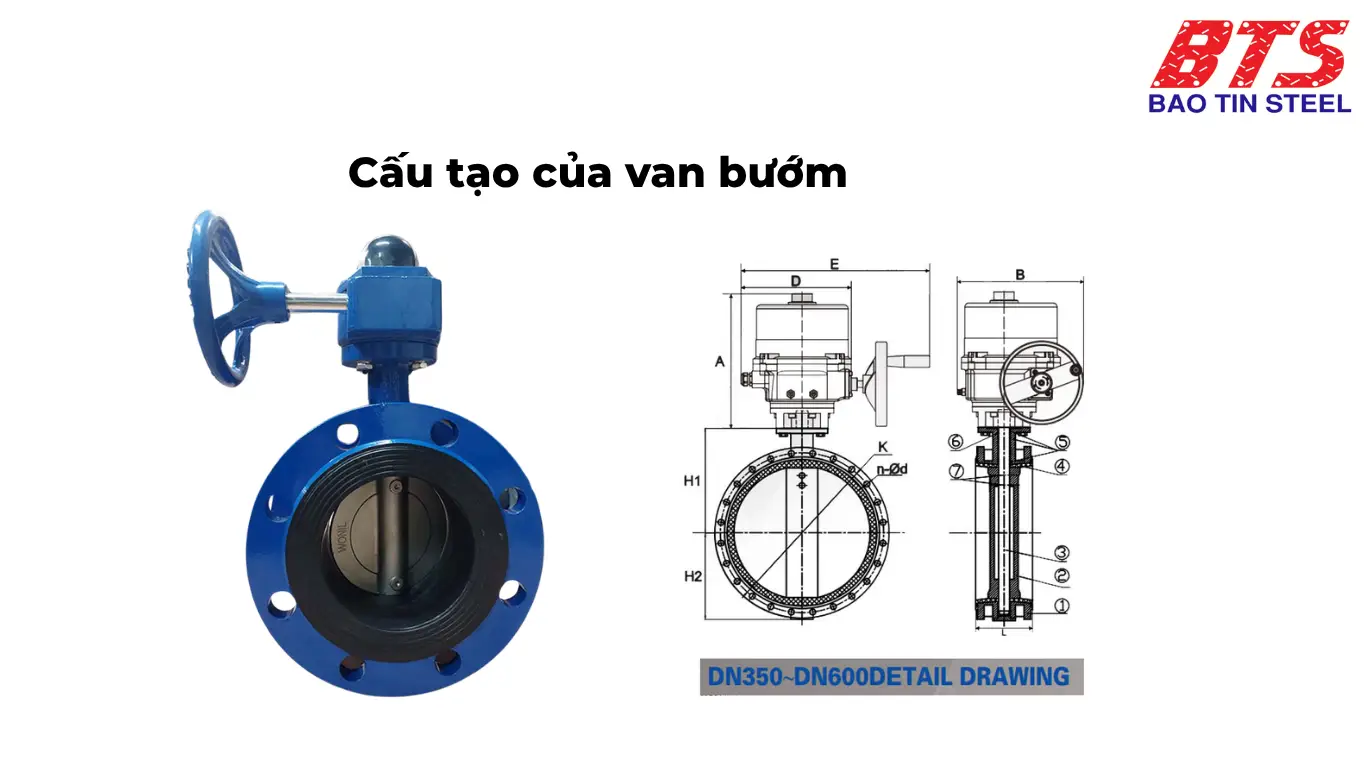

Cấu tạo của van bướm

Một van bướm kèm công tắc giám sát bao gồm đầy đủ các thành phần cơ khí của van bướm truyền thống, với các bộ phận chính như:

• Thân van (Valve Body): Là kết cấu chính bảo vệ và giữ ổn định các bộ phận bên trong. Thường được làm bằng gang dẻo, inox hoặc nhựa, phù hợp với môi trường nước sạch, nước thải, hóa chất hoặc PCCC.
• Đĩa van (Disc): Là bộ phận điều tiết dòng chảy. Có thể thiết kế dạng đồng tâm, lệch tâm kép hoặc lệch tâm ba, tương ứng với mức độ khắt khe về áp suất và nhiệt độ. Loại lệch tâm ba cho khả năng đóng kín tuyệt đối (bubble-tight shut-off) và giảm ma sát, phù hợp môi trường công nghiệp nặng.
• Trục van (Shaft): Truyền lực từ bộ truyền động đến đĩa van, thường làm từ inox để đảm bảo chống mài mòn và ăn mòn hóa học.
• Gioăng làm kín (Seat/Seal): Có thể bằng EPDM, NBR, PTFE hoặc kim loại. Lựa chọn vật liệu này ảnh hưởng trực tiếp đến độ kín và độ bền trong từng môi trường vận hành.
• Bộ truyền động (Actuator): Có thể là tay quay, tay gạt (thủ công), hoặc điện/khí nén (tự động). Tuy nhiên, với dòng van kèm công tắc giám sát phổ biến trong PCCC, loại tay quay hộp số là lựa chọn chính.

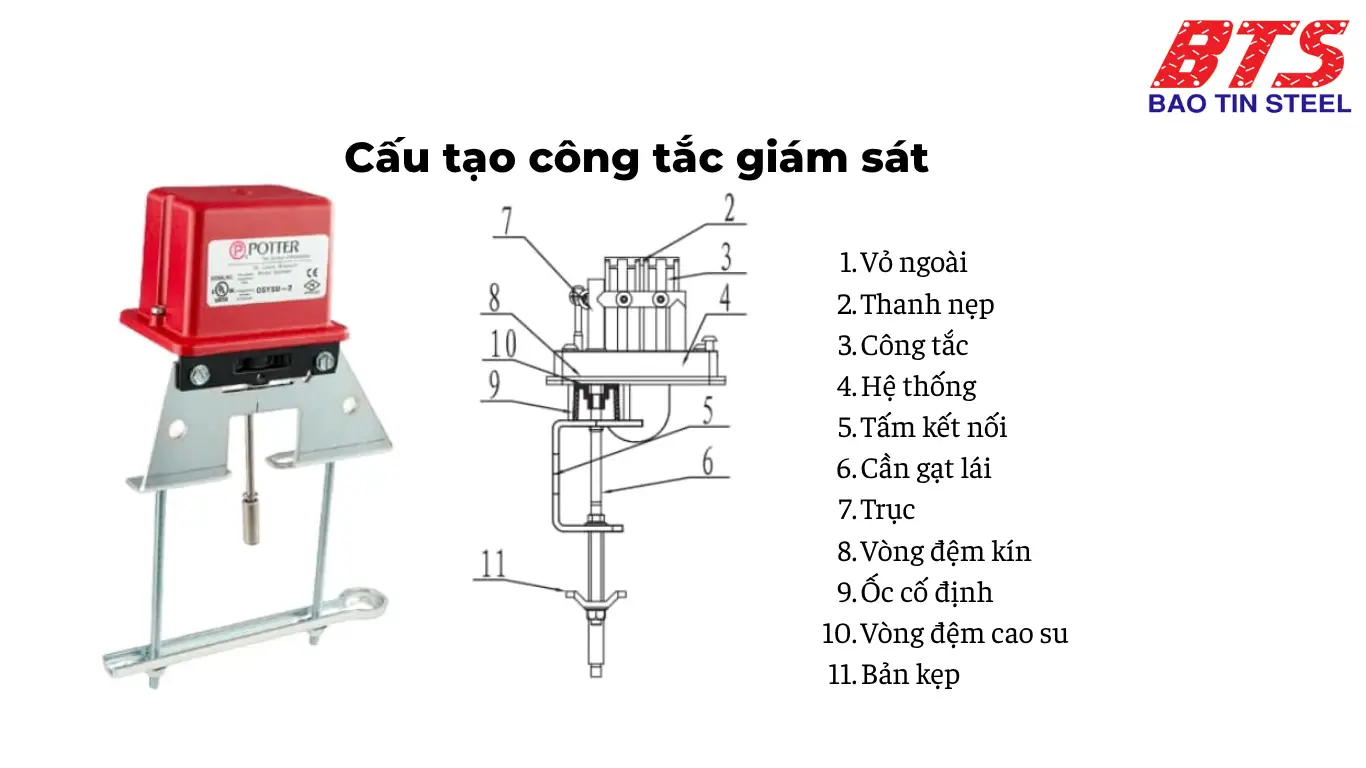

Cấu tạo của công tắc giám sát

Công tắc giám sát là bộ phận điện tử được gắn bên ngoài hộp số của van, gồm:

• Bộ cảm biến cơ học hoặc từ tính: Phát hiện chuyển động hoặc vị trí của đĩa/trục van.
• Công tắc tiếp điểm điện (SPDT – Form C): Cho phép phát tín hiệu NO (Normally Open) hoặc NC (Normally Closed) tùy theo thiết kế hệ thống. Đây là điểm kết nối trực tiếp với bảng điều khiển SCADA/BMS/PCCC.
• Vỏ bảo vệ: Đạt tiêu chuẩn IP65 trở lên hoặc NEMA 4X, đảm bảo chống bụi, nước, va đập và có thể có khả năng chống cháy nổ với các model chuyên dụng.
• Dây dẫn tín hiệu: Nối công tắc với trung tâm điều khiển. Đảm bảo tín hiệu ổn định và dễ đấu nối.

Nguyên lý hoạt động tổng thể

Khi người vận hành xoay tay quay (hoặc nhận tín hiệu điều khiển), đĩa van chuyển động từ vị trí đóng sang mở (hoặc ngược lại). Sự chuyển động này được liên kết cơ học trực tiếp đến công tắc giám sát, kích hoạt công tắc thay đổi trạng thái điện:

• Khi van mở hoàn toàn: công tắc gửi tín hiệu “open” về trung tâm.
• Khi van đóng hoặc bị can thiệp: tín hiệu “closed” hoặc “tamper” được kích hoạt.
• Trường hợp mở một phần (trung gian): có thể cấu hình báo tín hiệu “abnormal” nếu cần.

Điều quan trọng là công tắc được hiệu chỉnh chính xác để đảm bảo bất kỳ sai lệch nhỏ nào cũng được phát hiện, đặc biệt là trong các hệ thống yêu cầu an toàn cao như PCCC, nơi việc van bị đóng vô tình có thể dẫn đến thất bại toàn hệ thống.

Tại sao nên dùng van bướm có công tắc giám sát?

Dưới đây là 6 lý do vì sao loại van này đang được dùng rộng rãi trong các hệ thống PCCC, HVAC, cấp nước – xử lý nước và tự động hóa:

1. Giám sát từ xa – kiểm soát chủ động

• Bạn sẽ biết được van đang mở, đóng hay bị can thiệp trái phép mà không cần cử người đến kiểm tra tại hiện trường.

2. Cảnh báo sớm – giảm thiểu rủi ro

• Khi van bị đóng sai hoặc bị ai đó can thiệp, công tắc sẽ gửi cảnh báo ngay. Với hệ thống PCCC, điều này cực kỳ quan trọng – vì nguồn nước luôn phải sẵn sàng.

3. Giảm chi phí bảo trì – nâng cao hiệu suất

• Thay vì đợi đến lúc hệ thống gặp sự cố, bạn có thể phát hiện bất thường sớm và lên kế hoạch bảo trì chủ động – tiết kiệm cả thời gian lẫn tiền bạc.

4. Thiết kế gọn nhẹ – dễ lắp đặt

• Van bướm nhỏ gọn hơn van cổng, dễ thi công – đặc biệt khi tích hợp công tắc, bạn vẫn giữ được chi phí đầu tư hợp lý.

5. Tuân thủ tiêu chuẩn PCCC

• Van đạt chứng nhận UL/FM, tích hợp công tắc SPDT, hoàn toàn đáp ứng các yêu cầu của NFPA 13, NFPA 72.

6. Dễ kết nối với hệ thống hiện đại

• Bạn có thể dễ dàng kết nối công tắc giám sát với hệ thống BMS, SCADA, báo cháy – thậm chí là các ứng dụng IoT tòa nhà thông minh.

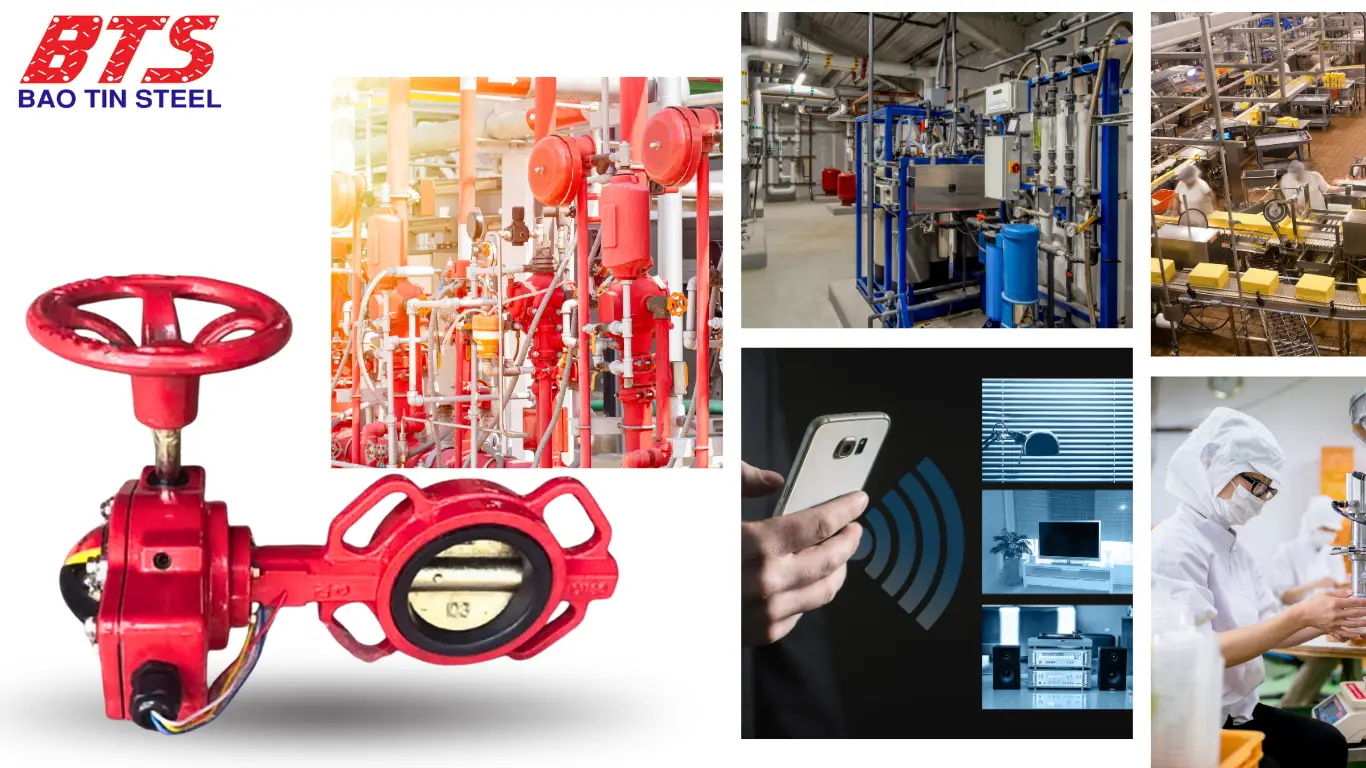

Ứng dụng thực tế của van bướm kèm công tắc giám sát

Nhờ khả năng điều khiển dòng chảy ổn định kết hợp với giám sát trạng thái theo thời gian thực, van bướm kèm công tắc giám sát đã trở thành lựa chọn lý tưởng trong nhiều lĩnh vực công nghiệp và hạ tầng kỹ thuật. Dưới đây là các ứng dụng tiêu biểu:

• Hệ thống PCCC (Sprinkler, trụ nước, họng vách tường)
• Xử lý nước sạch, nước thải, nước công nghiệp
• HVAC – Điều hòa trung tâm tòa nhà
• Nhà máy thực phẩm, hóa chất, luyện kim
• Tòa nhà thông minh, SCADA, nhà máy số 4.0

Từ một thiết bị cơ học, van bướm giám sát trở thành một điểm dữ liệu quan trọng, đóng góp vào hệ thống điều khiển tổng thể — cho phép vận hành linh hoạt, bảo trì chủ động và tăng cường an toàn toàn diện.

Báo giá van bướm kèm công tắc giám sát 2025

Các yếu tố ảnh hưởng đến giá

Giá của van bướm kèm công tắc giám sát trong năm 2025 phụ thuộc vào nhiều yếu tố kỹ thuật và thương mại, bao gồm:

• Kích thước danh nghĩa (DN): DN50 đến DN300 là phổ biến nhất. Kích thước càng lớn, giá càng cao.
• Chất liệu thân và đĩa van: Gang dẻo phủ epoxy có giá tốt; inox, thép chịu nhiệt thì cao hơn.
• Loại công tắc giám sát: Có vỏ chống nước, chống nổ, hoặc hỗ trợ tín hiệu đặc biệt (NO/NC kép).
• Tiêu chuẩn và chứng nhận: Sản phẩm đạt UL/FM thường cao hơn 10–25% so với loại không có.
• Thương hiệu và xuất xứ: Van nhập khẩu từ Hàn Quốc, Đài Loan, Mỹ có giá cao hơn hàng Trung Quốc hoặc OEM nội địa.

Bảng giá tham khảo 2025 (giá bán lẻ, chưa VAT)

 Ghi chú: Giá có thể thay đổi tùy theo số lượng đặt hàng và thời điểm, bạn hãy liên hệ Thép Bảo Tín để được cập nhật bảng giá chính xác nhất nhé.

Top 5 mẫu van bướm kèm công tắc giám sát thông dụng

Trên thị trường hiện nay có nhiều mẫu van bướm kèm công tắc giám sát đến từ các thương hiệu khác nhau, phù hợp với đa dạng ứng dụng và ngân sách. Dưới đây là một số model tiêu biểu, được sử dụng phổ biến trong hệ thống PCCC, xử lý nước và công nghiệp nhẹ:

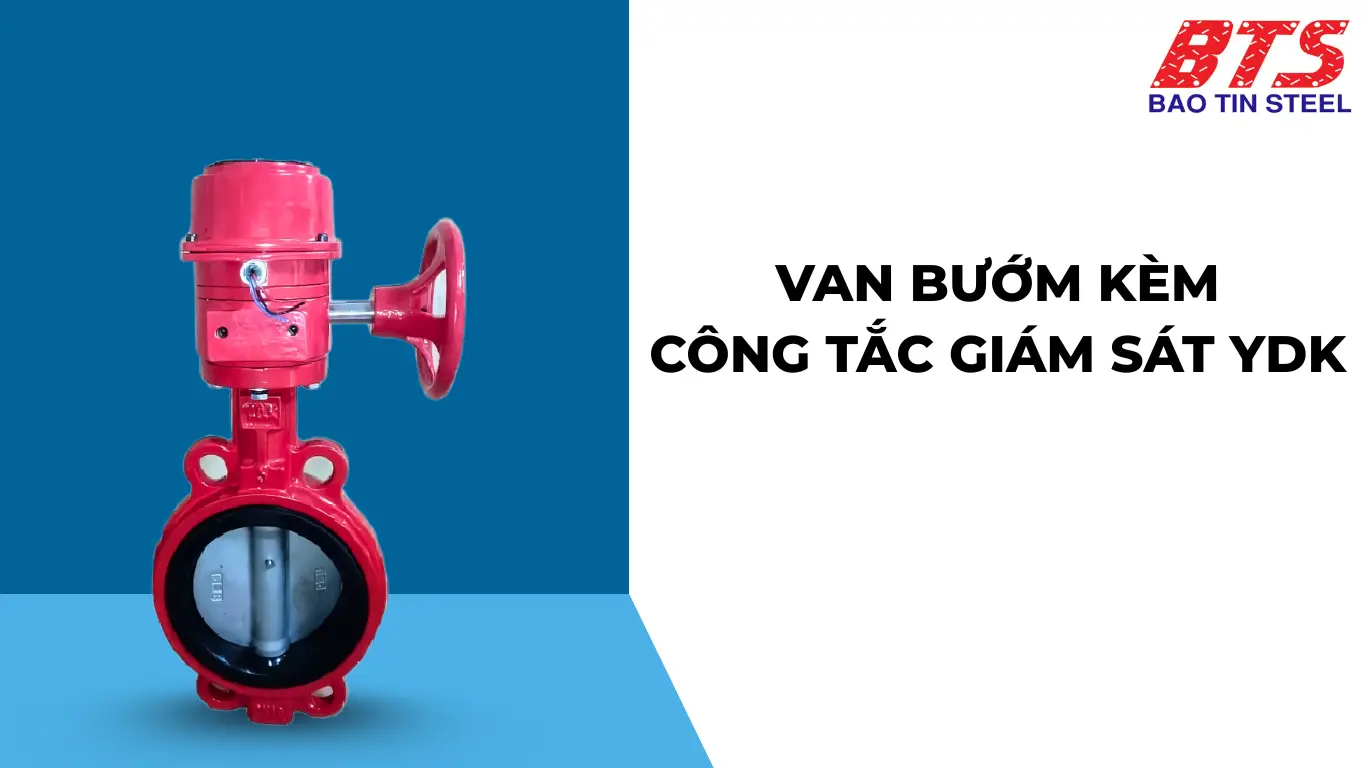

1. Van bướm kèm công tắc giám sát YDK – Hàn Quốc

• Model: YDK-VG221
• Kích thước: DN50 – DN300
• Công tắc giám sát: SPDT, tiếp điểm NO/NC
• Tiêu chuẩn: UL/FM
• Ứng dụng: Hệ thống sprinkler, PCCC tòa nhà
• Ưu điểm: Thiết kế bền chắc, hộp số dễ thao tác, tín hiệu ổn định

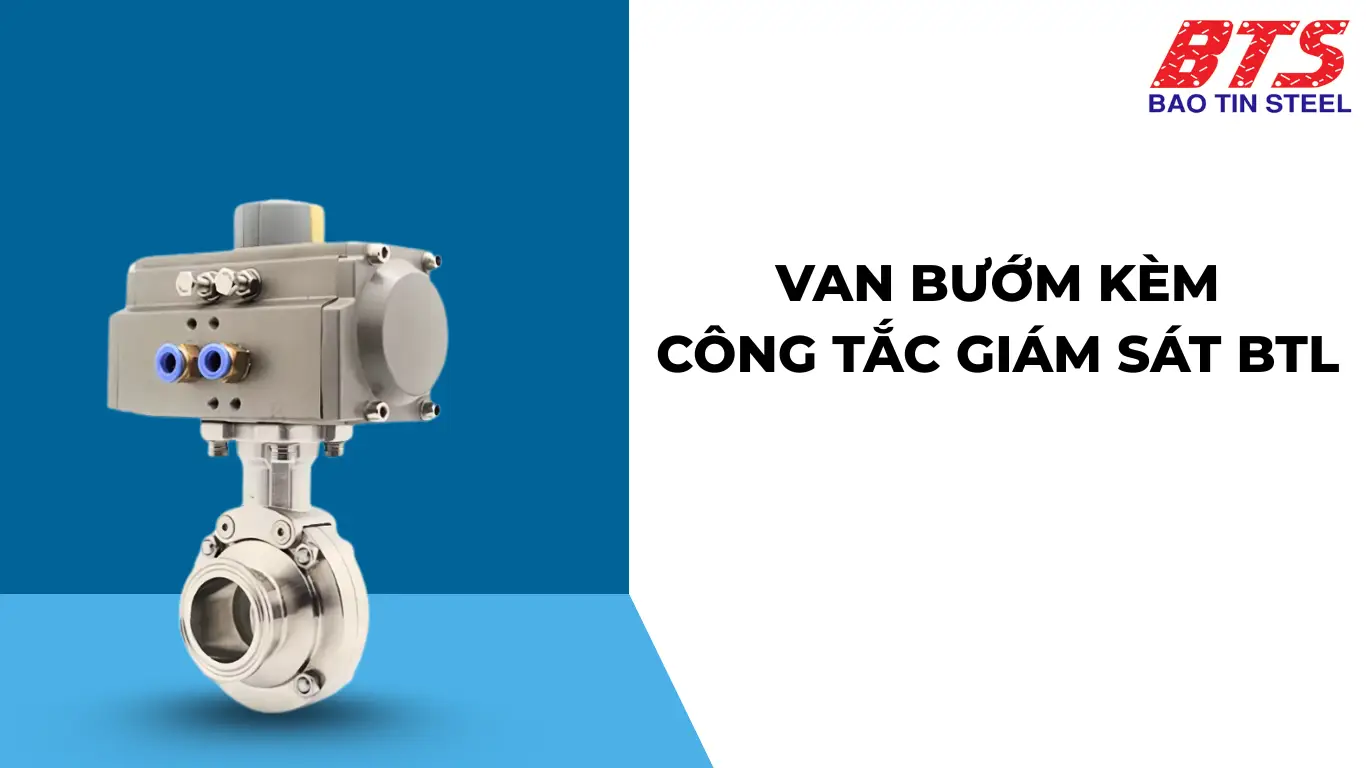

2. Van bướm BTL – Trung Quốc

• Model: BTL-VBG-SW
• Kích thước: DN50 – DN250
• Công tắc giám sát: Cơ khí dạng cần gạt
• Tiêu chuẩn: Tiêu chuẩn kỹ thuật nội địa, đáp ứng cơ bản
• Ứng dụng: Hệ thống nước sinh hoạt, PCCC quy mô nhỏ
• Ưu điểm: Giá tốt, lắp đặt đơn giản, phù hợp ngân sách hạn chế

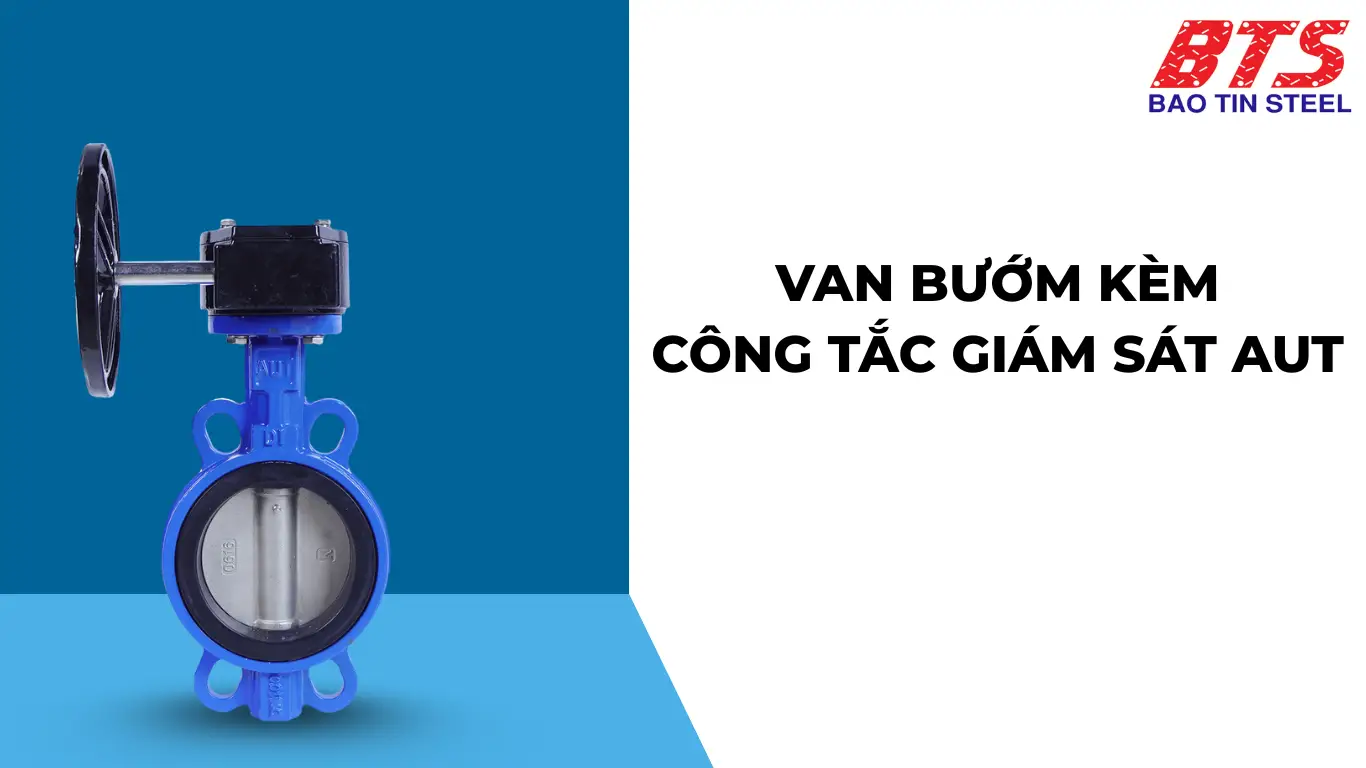

3. Van bướm kèm công tắc giám sát AUT – Hàn Quốc

• Model: AUT-VBOS-100
• Kích thước: DN50 – DN300
• Công tắc: Hộp tín hiệu kín nước, tiếp điểm kép SPDT
• Tiêu chuẩn: UL/FM
• Ứng dụng: PCCC chuyên nghiệp, nhà máy, kho xưởng
• Ưu điểm: Độ chính xác cao, vật liệu bền, dễ tích hợp hệ thống SCADA

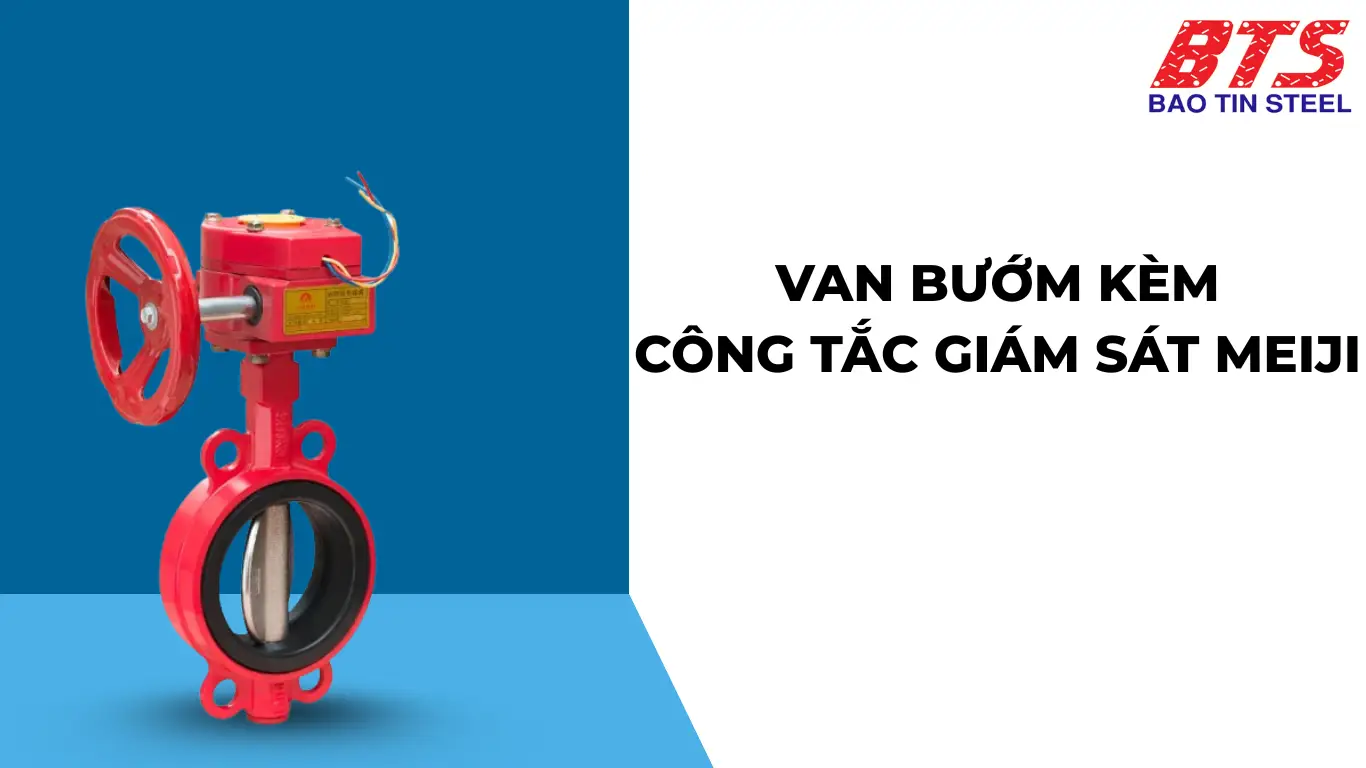

Van bướm Meiji – Đài Loan

• Model: Meiji-VB-TQ
• Kích thước: DN50 – DN200
• Công tắc: Dạng mô-đun, tùy chỉnh theo hệ thống
• Tiêu chuẩn: ISO, phù hợp tiêu chuẩn kỹ thuật dân dụng
• Ứng dụng: Hệ thống HVAC, cấp thoát nước, nhà xưởng vừa
• Ưu điểm: Chi phí hợp lý, vận hành nhẹ, dễ bảo trì

Van bướm kèm công tắc giám sát Wonil

• Model: Wonil-EVBM
• Kích thước: DN50 – DN300
• Công tắc: Tích hợp phản hồi trạng thái van
• Tiêu chuẩn: UL/FM, tùy model
• Ứng dụng: Nhà máy sản xuất tự động, hệ thống cấp nước thông minh
• Ưu điểm: Điều khiển từ xa, dễ kết nối SCADA/BMS, giám sát & điều khiển đồng thời

Gợi ý: Nếu bạn triển khai cho hệ thống PCCC bắt buộc đạt chuẩn, nên ưu tiên model AUT hoặc YDK (đã chứng nhận UL/FM). Với hệ dân dụng hoặc chi phí thấp, model BTL hoặc Meiji có thể là lựa chọn tối ưu. Trong khi đó, Wonil là giải pháp cao cấp cho hệ thống tự động hóa.

Cách lựa chọn van bướm kèm công tắc giám sát phù hợp

Chọn đúng loại van bướm kèm công tắc giám sát sẽ giúp hệ thống vận hành hiệu quả, an toàn và tiết kiệm chi phí bảo trì. Dưới đây là những tiêu chí quan trọng bạn nên cân nhắc trước khi quyết định:

1. Xác định kích thước danh nghĩa (DN)

• Lựa chọn DN phù hợp với đường kính ống trong hệ thống.
• Các kích cỡ phổ biến: DN50, DN65, DN80, DN100, DN150, DN200, đến DN300.
• Trong hệ thống PCCC, kích cỡ van thường đồng bộ với trục cấp nước chính hoặc nhánh cấp sprinkler.

Lưu ý: Cần xác định rõ áp suất làm việc để chọn đúng cấp áp suất PN10, PN16 hoặc 175/300 PSI

2. Lựa chọn vật liệu phù hợp với môi trường làm việc

3. Chọn loại kết nối phù hợp

• Wafer: Phổ biến nhất, kẹp giữa hai mặt bích, tiết kiệm chi phí.
• Mặt bích (Flanged): Dễ tháo lắp, dùng cho hệ thống có áp cao.
• Grooved: Kết nối nhanh, tiện thay thế – phổ biến trong PCCC hiện đại.
• Lug: Kết nối từng đầu ống riêng biệt, hỗ trợ tách rời từng nhánh.

4. Đánh giá loại công tắc giám sát đi kèm

• SPDT Form C: Phổ biến, hỗ trợ cả tiếp điểm NO và NC.
• Cảm biến cơ học / từ tính: Lựa chọn tùy vào yêu cầu giám sát chi tiết hoặc tín hiệu đơn giản.
• Chống nước, chống cháy nổ: Cần thiết trong môi trường ngoài trời hoặc nhà máy hóa chất, dầu khí.

Gợi ý: Chọn công tắc đạt chuẩn IP65/IP67, NEMA 4X hoặc chống nổ nếu hệ thống đặt ngoài trời hoặc khu vực nguy hiểm.

5. Ưu tiên sản phẩm đạt chuẩn UL/FM

• Với hệ thống PCCC, việc tuân thủ các tiêu chuẩn như UL (Underwriters Laboratories) và FM (Factory Mutual) là bắt buộc.
• Đảm bảo van hoạt động đúng chức năng, độ kín, phản hồi tín hiệu chuẩn xác trong điều kiện khẩn cấp.

6. Cân nhắc ngân sách & độ tin cậy lâu dài

• Với ngân sách giới hạn: BTL, Meiji là lựa chọn tối ưu.
• Với yêu cầu chất lượng cao, độ bền lâu dài và đáp ứng tiêu chuẩn quốc tế: Chọn AUT, YDK, hoặc Wonil.
• Với hệ thống SCADA/BMS: Ưu tiên van có công tắc giám sát hỗ trợ phản hồi tín hiệu thời gian thực hoặc kết nối không dây.
