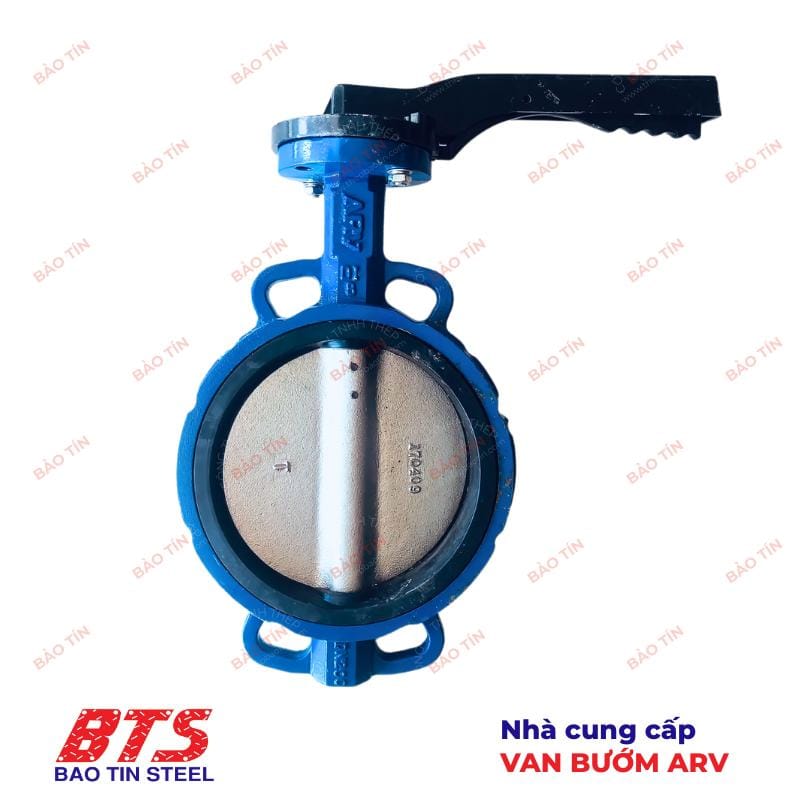

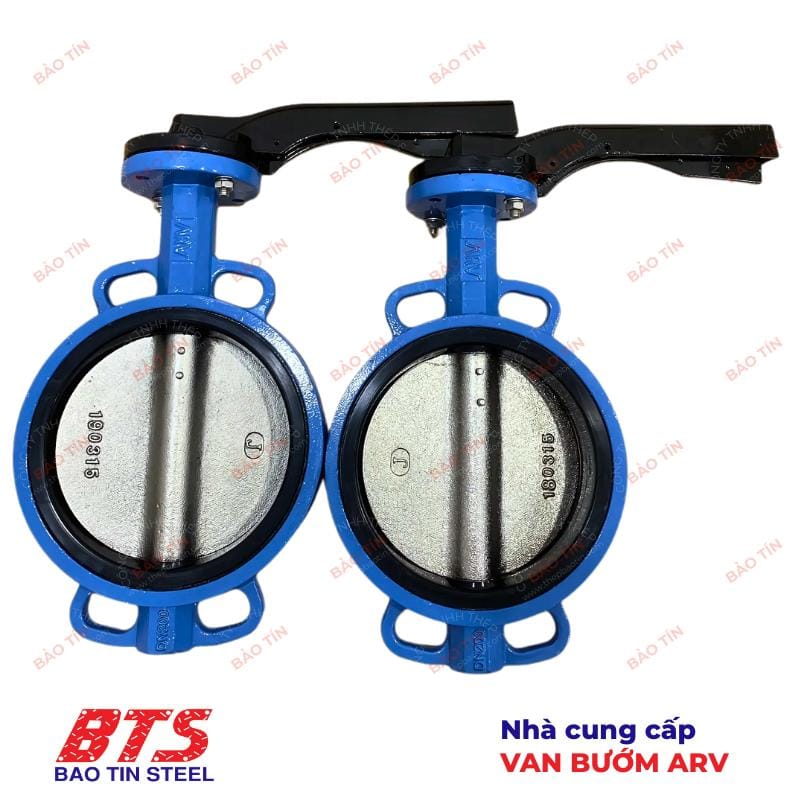

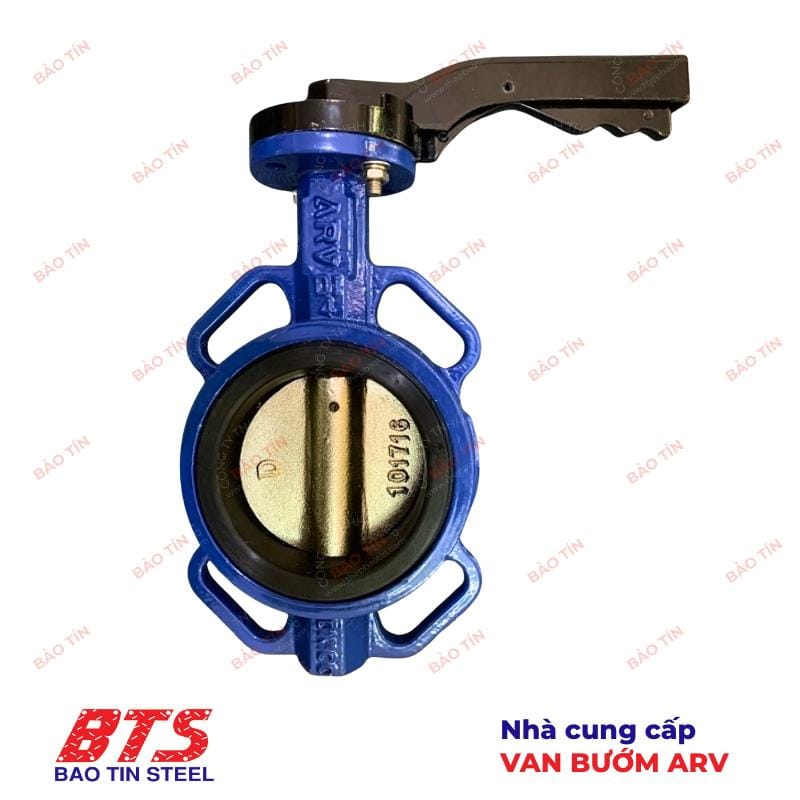

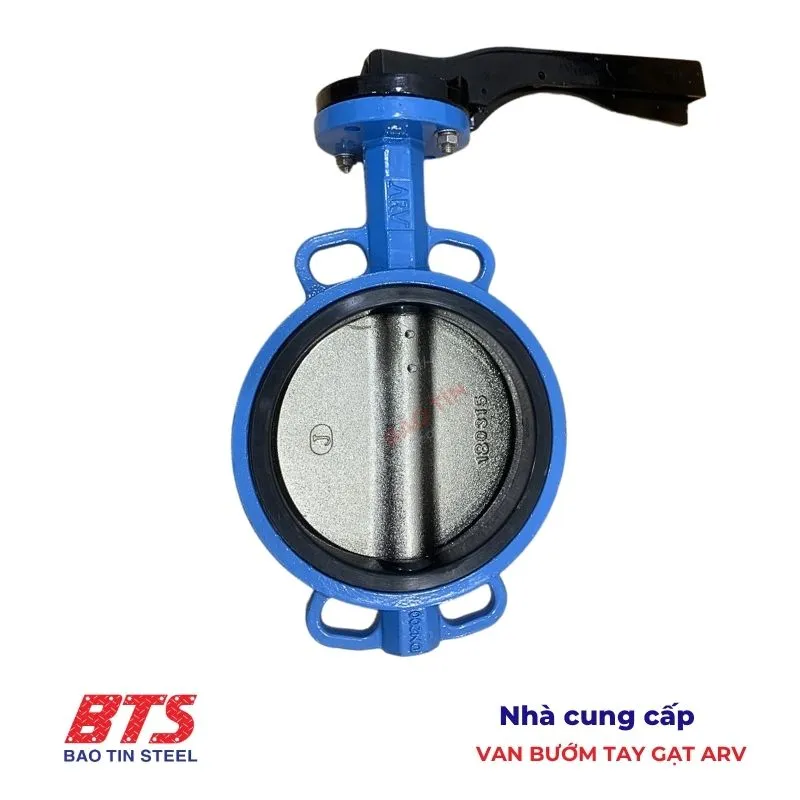

Van bướm tay gạt ARV – ABF 600

Van bướm tay gạt ARV model ABF600 là loại van đóng/mở dạng xoay 90 độ, điều khiển bằng tay gạt, được thiết kế theo kiểu wafer – phù hợp lắp giữa hai mặt bích tiêu chuẩn. Sản phẩm được chế tạo từ vật liệu chất lượng cao như gang cầu GGG50, trục inox và gioăng EPDM/NBR, phủ epoxy toàn bộ bên trong và ngoài giúp chống ăn mòn hiệu quả.

Với khả năng làm việc ở áp suất đến 16 bar và nhiệt độ tối đa 80°C, dòng van này đặc biệt thích hợp cho hệ thống nước sạch, nước thải, nước biển, hóa chất nhẹ và các ứng dụng công nghiệp cần độ bền và độ kín cao.

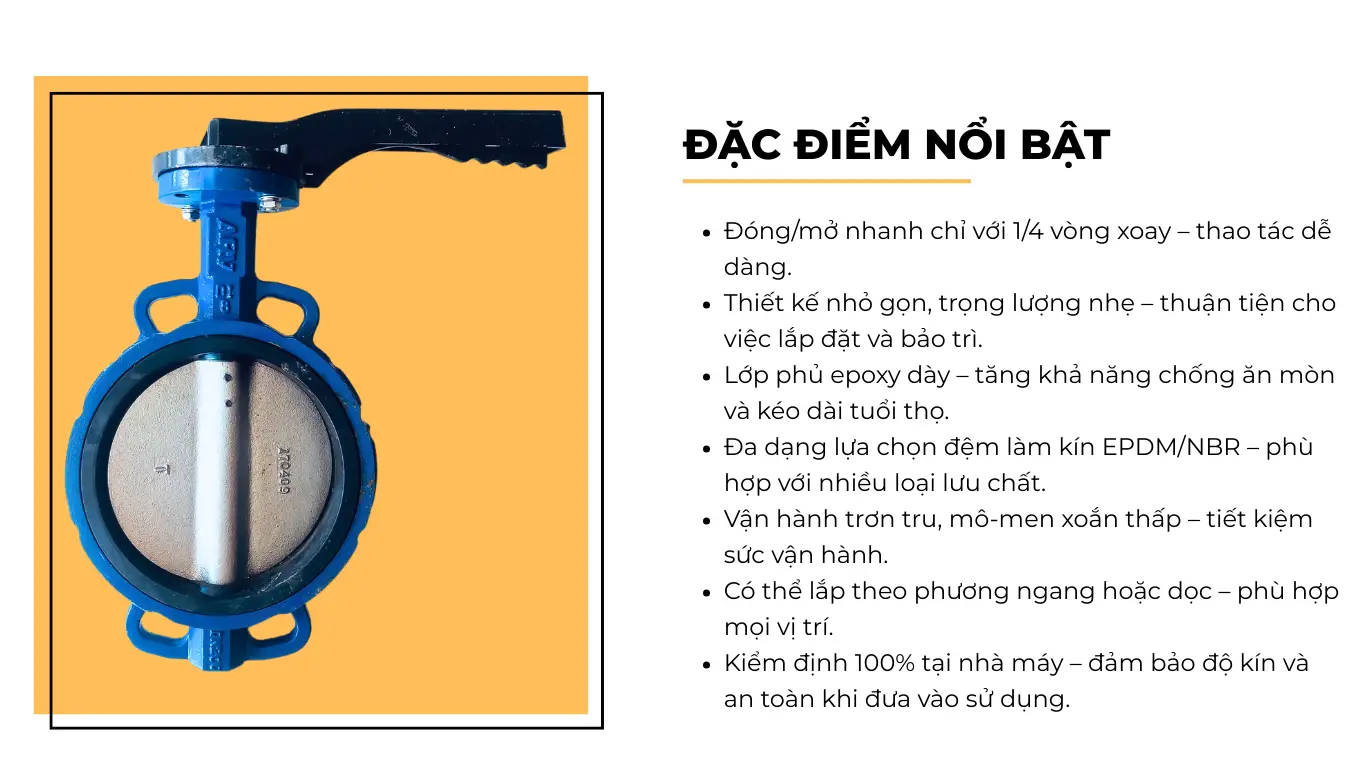

Đặc điểm nổi bật của van bướm tay gạt ARV – ABF600

Không chỉ được ưa chuộng nhờ chất lượng vật liệu, van bướm tay gạt ARV ABF600 còn sở hữu nhiều ưu điểm nổi bật:

• Đóng/mở nhanh chóng chỉ với 1/4 vòng xoay: Van vận hành theo cơ chế xoay 90 độ, cho phép đóng mở lưu chất nhanh gọn, tiết kiệm thời gian thao tác.
• Thiết kế nhỏ gọn – dễ lắp đặt: Kiểu kết nối wafer phù hợp lắp giữa hai mặt bích, giúp tiết kiệm không gian và đơn giản hóa quá trình lắp đặt.
• Vật liệu chất lượng cao – chống ăn mòn vượt trội: Thân và đĩa van bằng gang cầu GGG50 có độ bền cơ học cao, trục bằng inox không gỉ và lớp phủ epoxy tĩnh điện chống ăn mòn cả trong lẫn ngoài.
• Lựa chọn đa dạng gioăng làm kín: Tùy theo môi trường sử dụng, van có thể sử dụng gioăng làm kín bằng EPDM hoặc NBR, thích hợp cho nước sạch, nước thải, nước biển hoặc chất lỏng có tính ăn mòn nhẹ.
• Lưu lượng ổn định – tổn thất áp thấp: Cấu tạo trục đôi giúp giảm thiểu lực cản dòng chảy, đảm bảo lưu lượng qua van ổn định và hạn chế tổn thất áp suất.
• Tính ứng dụng linh hoạt: Có thể lắp đặt ở bất kỳ vị trí nào trên đường ống (ngang, dọc, nghiêng), thuận tiện cho việc thiết kế hệ thống.
• Tuổi thọ cao – chi phí bảo trì thấp: Nhờ thiết kế chính xác và chất lượng vật liệu, van vận hành êm ái, mô-men xoắn thấp và ít hư hỏng, từ đó giảm thiểu chi phí bảo trì trong quá trình sử dụng.
• Đạt tiêu chuẩn kiểm định nghiêm ngặt: 100% sản phẩm được thử nghiệm áp lực thân và áp lực kín (seat test) tại nhà máy, tuân thủ tiêu chuẩn EN 12266-1, đảm bảo độ tin cậy cao trước khi xuất xưởng.

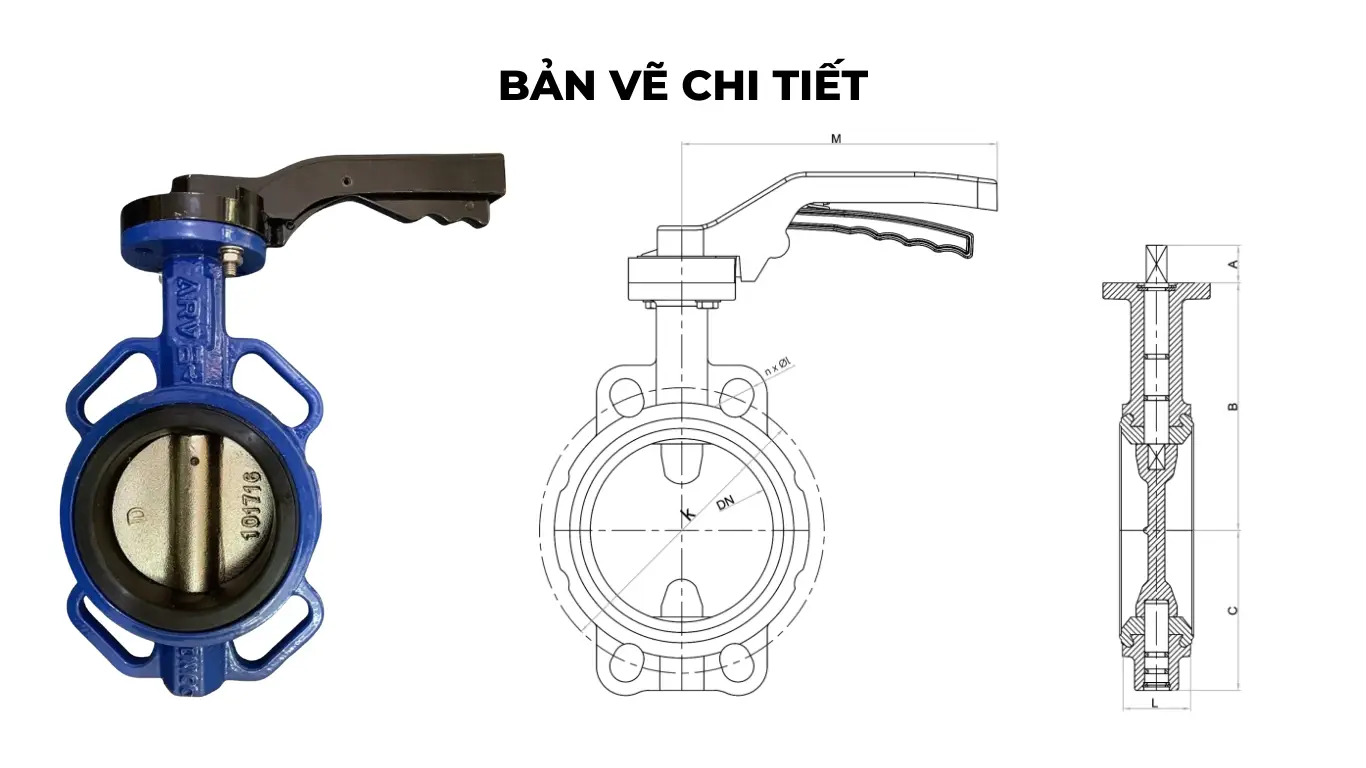

Thông số kỹ thuật chi tiết van bướm tay gạt ARV – ABF600

Bảng quy cách chi tiết:

Ứng dụng van bướm tay gạt ARV

Van bướm tay gạt ARV model ABF600 được thiết kế để đáp ứng nhu cầu vận hành linh hoạt, độ kín cao và độ bền vượt trội trong nhiều lĩnh vực. Dưới đây là các ứng dụng điển hình:

• Hệ thống cấp và thoát nước đô thị: Sử dụng để kiểm soát dòng chảy trong mạng lưới cấp nước sinh hoạt, hệ thống phân phối nước sạch và xử lý nước thải.
• Trạm bơm, nhà máy xử lý nước: Lắp đặt tại các vị trí đầu nguồn, bể chứa, bơm nước tuần hoàn hoặc xử lý nước công nghiệp.
• Đường ống công nghiệp: Ứng dụng trong các nhà máy sản xuất thực phẩm, đồ uống, hóa chất nhẹ, nơi yêu cầu đóng/mở nhanh và thường xuyên.
• Nhà máy nhiệt điện và trạm làm mát: Dùng trong hệ thống nước làm mát tuần hoàn tại các nhà máy điện và công trình năng lượng.
• Ứng dụng với nước biển: Với tùy chọn gioăng NBR và lớp phủ epoxy dày, van có thể dùng cho hệ thống dẫn nước biển, phù hợp cho ngành thủy sản hoặc cảng biển.
• Lắp đặt trong phòng kỹ thuật, tủ van: Kích thước nhỏ gọn, dễ lắp đặt nên đặc biệt phù hợp với không gian hạn chế như hố van, tủ kỹ thuật hoặc phòng điều khiển.
• Ngành xây dựng và PCCC: Dùng làm van chặn trong hệ thống nước cấp cho nhà cao tầng, khu công nghiệp hoặc kết hợp với thiết bị phòng cháy chữa cháy.

Lợi ích kinh tế khi sử dụng

Bên cạnh tính năng kỹ thuật ưu việt, van bướm tay gạt ARV ABF600 còn mang lại nhiều lợi ích kinh tế thiết thực:

• Chi phí đầu tư ban đầu thấp hơn các loại van khác: So với van cổng hay van cầu cùng kích thước, van bướm tay gạt có giá thành cạnh tranh hơn đáng kể, giúp giảm tổng chi phí vật tư ban đầu cho dự án.
• Tiết kiệm chi phí lắp đặt và vận chuyển: Thiết kế nhỏ gọn, trọng lượng nhẹ giúp dễ dàng vận chuyển, bốc dỡ và lắp đặt. Điều này đặc biệt có lợi trong các công trình ở vị trí hạn chế không gian hoặc khó tiếp cận.
• Tiết kiệm năng lượng vận hành: Nhờ mô-men xoắn thấp và cấu tạo trục đôi giúp giảm tổn thất áp suất, hệ thống tiêu thụ điện năng ít hơn khi vận hành máy bơm, góp phần giảm chi phí điện năng lâu dài.
• Tuổi thọ cao – giảm chi phí bảo trì, thay thế: Vật liệu bền bỉ, lớp phủ epoxy dày và cơ cấu vận hành đơn giản giúp hạn chế hư hỏng, từ đó kéo dài tuổi thọ và giảm số lần bảo trì định kỳ hoặc thay mới.
• Đa năng – giảm số lượng chủng loại van trong kho: Nhờ khả năng sử dụng linh hoạt với nhiều loại lưu chất (nước sạch, nước thải, nước biển…), van giúp đơn giản hóa quản lý vật tư và tối ưu chi phí tồn kho.
• Đáp ứng tiêu chuẩn kiểm định – tiết kiệm chi phí pháp lý và kiểm tra kỹ thuật: Van được kiểm định 100% tại nhà máy theo tiêu chuẩn EN 12266-1, giúp tiết kiệm thời gian và chi phí kiểm định tại công trường.

Hướng dẫn lắp đặt, sử dụng và lưu ý an toàn

Để đảm bảo hiệu suất vận hành và độ bền cho hệ thống, bạn cần lưu ý một số hướng dẫn kỹ thuật dưới đây khi lắp đặt và sử dụng:

Hướng dẫn lắp đặt

Chuẩn bị trước khi lắp đặt:

• Kiểm tra kích thước và chủng loại van so với thông số kỹ thuật của hệ thống.
• Làm sạch đường ống, loại bỏ cặn bẩn, gỉ sét, dị vật gây cản trở đóng/mở.
• Đảm bảo mặt bích khớp đúng tiêu chuẩn kết nối wafer (EN 1092-1).

Lắp đặt van:

• Đặt van vào giữa hai mặt bích, đảm bảo đĩa van ở trạng thái mở 1/4 để tránh kẹt trong quá trình siết bu lông.
• Siết đều các bu lông theo hình chữ thập để tránh lệch trục và đảm bảo độ kín.
• Không dùng lực tác động mạnh lên tay gạt hoặc trục van khi chưa cố định xong.
• Có thể lắp van theo phương ngang hoặc dọc tùy theo vị trí đường ống.

Kiểm tra sau lắp đặt:

• Vận hành tay gạt mở–đóng vài lần để đảm bảo đĩa xoay trơn tru.
• Kiểm tra độ kín bằng cách cho lưu chất chạy qua hệ thống và quan sát rò rỉ.

Hướng dẫn sử dụng

Van vận hành bằng tay gạt, xoay 90° để đóng/mở hoàn toàn:

• Gạt ngang = mở
• Gạt dọc = đóng

Không vận hành van quá nhanh hoặc dùng lực mạnh vượt giới hạn, tránh làm cong trục hoặc mòn đệm làm kín.

Sử dụng đúng loại lưu chất phù hợp với vật liệu gioăng (EPDM dùng cho nước sạch, NBR cho dầu nhẹ hoặc nước biển…).

Lưu ý an toàn khi sử dụng

• Không sử dụng van trong môi trường vượt quá nhiệt độ hoặc áp suất cho phép (tối đa 80°C và 16 bar).
• Tuyệt đối không tháo van khi hệ thống còn áp lực, phải xả hết lưu chất và kiểm tra an toàn trước khi bảo trì.
• Thường xuyên kiểm tra định kỳ tình trạng vận hành, đặc biệt là phần gioăng làm kín và tay gạt.
• Trang bị bảo hộ lao động khi lắp đặt hoặc tháo van: găng tay, kính bảo hộ, mũ bảo hộ.
• Không dùng van như điểm tựa chịu tải trọng đường ống, tránh gây cong vênh hoặc gãy trục.
