Van bướm tay quay Shin Yi

Van bướm tay quay Shin Yi là một trong những dòng sản phẩm được ưa chuộng nhất hiện nay trong các hệ thống cấp thoát nước, PCCC và xử lý nước thải. Với thiết kế chắc chắn, độ kín cao và tuổi thọ vượt trội, van bướm tay quay Shin Yi không chỉ đáp ứng tiêu chuẩn kỹ thuật quốc tế mà còn mang lại hiệu quả kinh tế tối ưu cho các công trình công nghiệp lẫn dân dụng.

Thương hiệu Shin Yi – đến từ Đài Loan – nổi tiếng với các dòng van chất lượng cao, trong đó hai loại van bướm tay quay phổ biến nhất là van bướm kẹp tay quay (wafer) và van bướm mặt bích tay quay (flanged). Mỗi loại có cấu tạo, thông số và ứng dụng riêng biệt, phù hợp với từng điều kiện lắp đặt cụ thể.

Bài viết dưới đây sẽ giúp bạn phân biệt hai dòng sản phẩm này, cập nhật báo giá mới nhất năm 2025.

Các loại van bướm tay quay Shin Yi

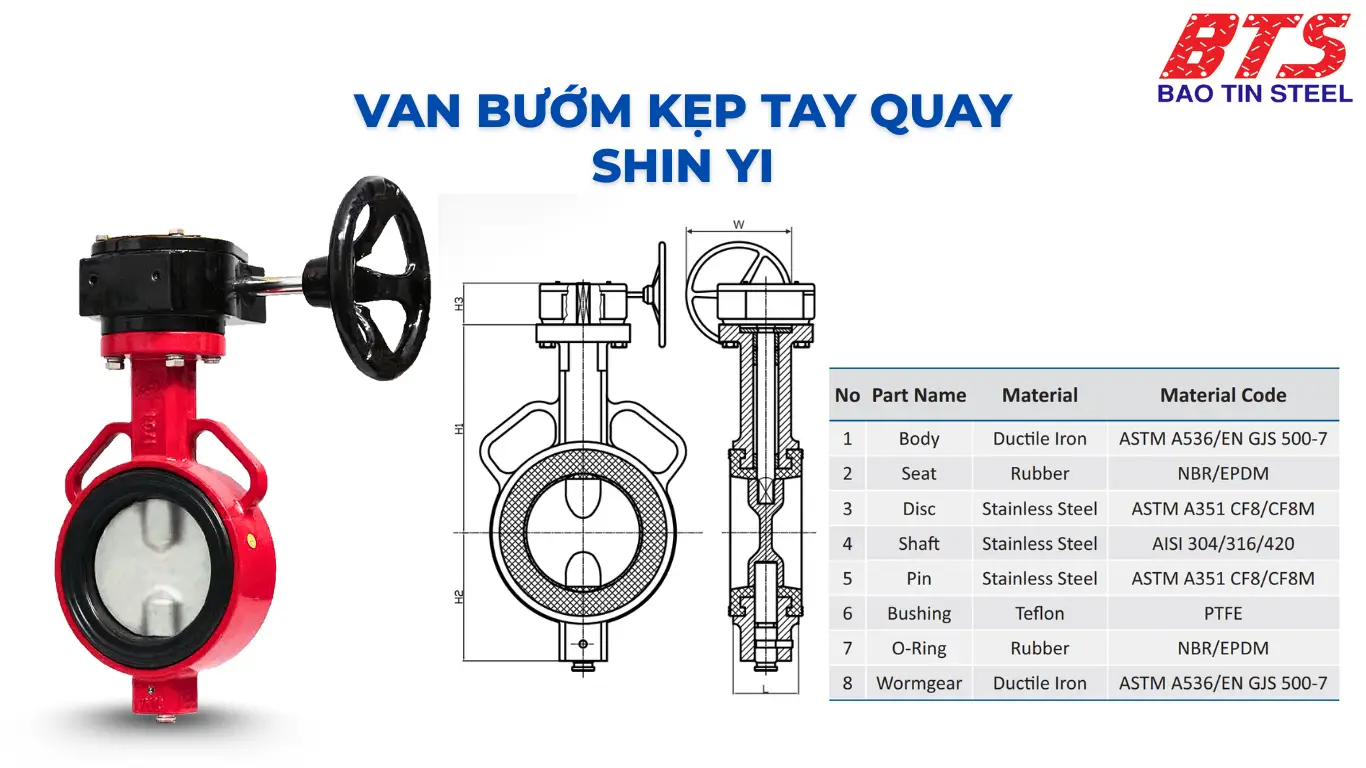

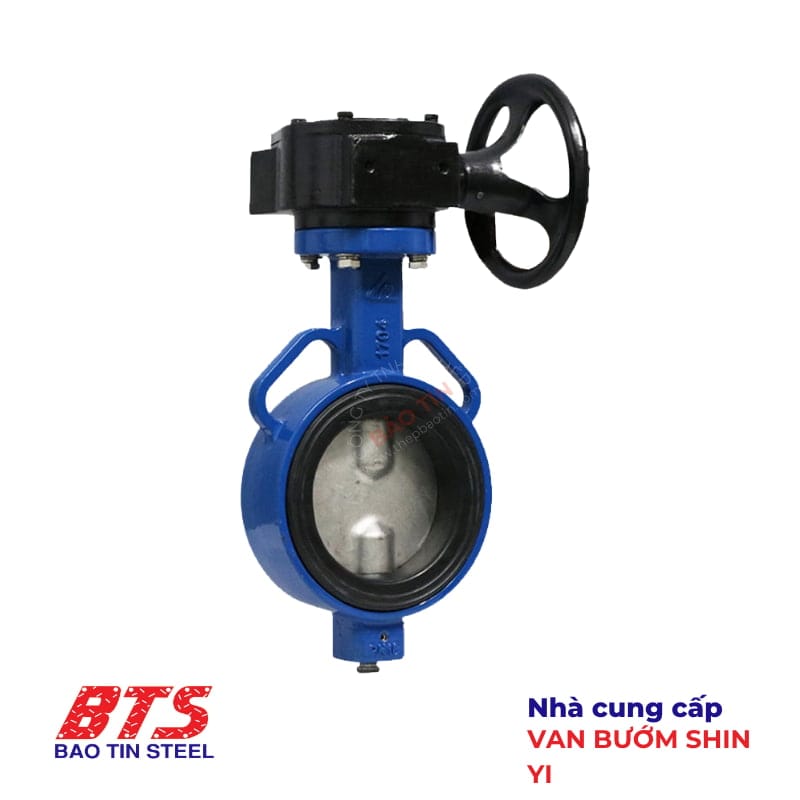

Van bướm kẹp tay quay

Van bướm kẹp tay quay Shin Yi là dòng sản phẩm phổ biến, được thiết kế theo kiểu lắp kẹp giữa hai mặt bích đường ống. Nhờ cấu tạo gọn nhẹ, dễ lắp đặt và giá thành hợp lý, loại van này rất được ưa chuộng trong các hệ thống cấp nước, xử lý nước thải, PCCC và điều hòa không khí (HVAC).

Thiết kế và ngoại quan

Van có thiết kế dạng kẹp (wafer) với kiểu dáng gọn gàng, thuận tiện cho việc lắp đặt giữa hai mặt bích đường ống. Thân van được làm từ gang sơn Epoxy cao cấp, nổi bật với hai phiên bản màu xanh dương hoặc đỏ, giúp chống ăn mòn, chịu được điều kiện môi trường khắc nghiệt.

Tay quay được thiết kế dạng bánh xe tròn lớn, kết nối với hộp số giảm tốc bằng gang đặt phía trên thân van, giúp vận hành nhẹ nhàng, dễ kiểm soát lưu lượng. Lớp gioăng làm kín màu đen (thường là EPDM hoặc NBR) bao bọc bên trong thân van, kết hợp với lá van bằng inox 304/316, mang lại độ kín cao, chống rò rỉ và tăng tuổi thọ sản phẩm.

Hai tay nâng đúc liền hai bên thân van không chỉ giúp định vị trong quá trình lắp đặt mà còn tăng độ chắc chắn khi sử dụng trong hệ thống áp lực cao.

Thông số kỹ thuật chi tiết

• Thương hiệu: Shin Yi
• Xuất xứ: Đài Loan
• Kích thước: DN50 – DN600
• Tiêu chuẩn thiết kế: BS 5155/ API 609
• Kiểu kết nối: Kiểu kẹp
• Kết nối truyền động: ISO 5211
• Tiêu chuẩn kết nối và áp suất làm việc: BS 4504, DIN 2632 (PN10, PN16, PN25), JIS B2220 (10K, 16K), ASME B16.42 (150LB)
• Màu sắc: Xanh – đỏ
• Nhiệt độ làm việc: -10°C đến 80°C
• Môi trường làm việc: Hệ thống nước

Ưu điểm nổi bật

• Thiết kế gọn nhẹ, dễ dàng lắp đặt ở các vị trí hạn chế không gian.
• Cơ cấu tay quay hộp số giúp thao tác chính xác, giảm lực tay.
• Khả năng làm kín tốt, hạn chế tối đa rò rỉ lưu chất.
• Giá thành hợp lý, tiết kiệm chi phí đầu tư ban đầu.
• Có thể thay thế linh kiện và bảo trì dễ dàng.

Ứng dụng thực tế

Van bướm kẹp tay quay Shin Yi thường được sử dụng trong:

• Hệ thống cấp thoát nước sinh hoạt và công nghiệp.
• Hệ thống PCCC tòa nhà, nhà máy.
• Dây chuyền xử lý nước thải.
• Hệ thống HVAC – điều hòa không khí trung tâm.

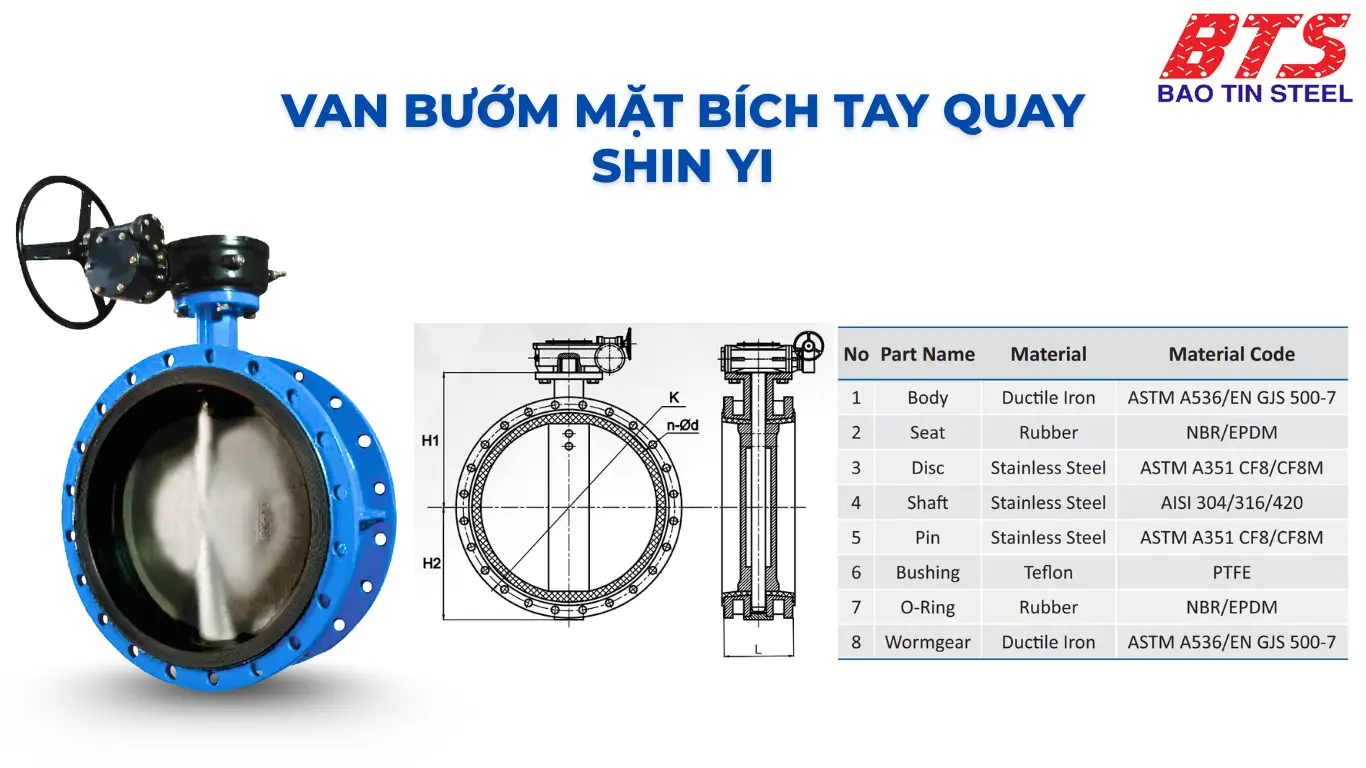

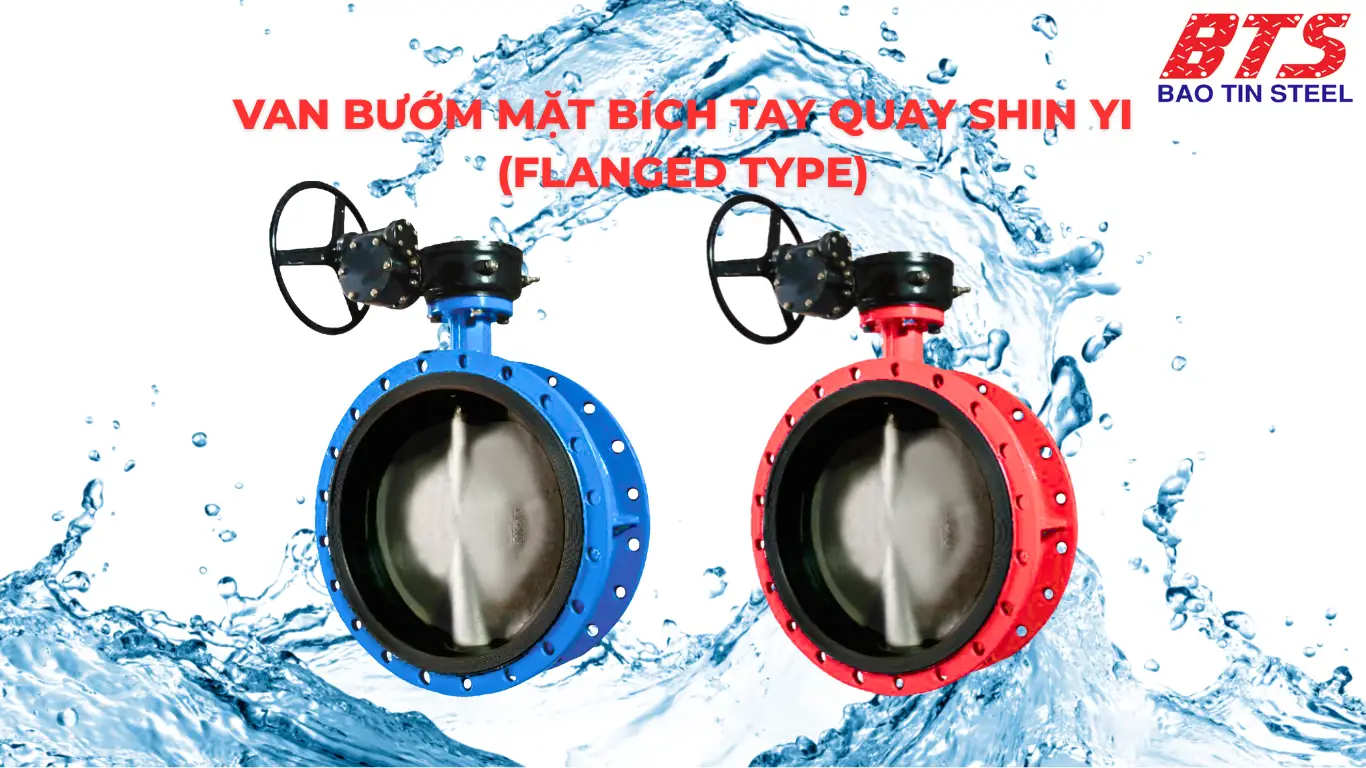

Van bướm mặt bích tay quay

Van bướm mặt bích tay quay Shin Yi là dòng sản phẩm chuyên dùng cho các hệ thống đường ống yêu cầu độ chắc chắn và áp suất làm việc cao. Với thiết kế mặt bích hai đầu, van có thể lắp chặt vào đường ống bằng bu lông, tạo độ kín tuyệt đối và hạn chế tối đa rung lắc trong quá trình vận hành.

Thiết kế và ngoại quan

Quan sát thực tế cho thấy van có thiết kế mạnh mẽ, kích thước lớn và cấu tạo chắc chắn. Thân van được làm từ gang cầu cao cấp, phủ sơn Epoxy màu xanh dương giúp chống ăn mòn hiệu quả trong môi trường nước, hơi và hóa chất nhẹ.

Đĩa van làm bằng inox 304 hoặc 316 có khả năng chống mài mòn và chịu lực tốt. Gioăng làm kín bên trong bằng EPDM màu đen, ôm khít đĩa van giúp đảm bảo độ kín cao. Hộp số điều khiển tay quay được đặt phía trên, kết hợp tay quay hình bánh xe lớn bằng thép sơn đen, giúp vận hành nhẹ nhàng ngay cả với kích thước DN lớn như DN400–DN600.

Mặt bích được đúc liền với thân van, gia công đầy đủ các lỗ bu lông theo tiêu chuẩn JIS, BS hoặc ANSI, đảm bảo độ chính xác và tương thích cao với các tiêu chuẩn kết nối thông dụng.

Thông số kỹ thuật cơ bản

• Thương hiệu: ShinYi
• Xuất xứ: Đài Loan
• Kích thước: DN50 – DN1200
• Tiêu chuẩn thiết kế: BS 5155/ API 609
• Kiểu kết nối: Kiểu kẹp
• Kết nối truyền động: ISO 5211
• Tiêu chuẩn kết nối và áp suất làm việc: BS 4504, DIN 2632 (PN10, PN16, PN25), JIS B2220 (10K, 16K), ASME B16.42 (150LB)
• Màu sắc: Xanh – đỏ
• Nhiệt độ làm việc: -10°C đến 80°C
• Môi trường làm việc: Hệ thống nước

Ưu điểm nổi bật

• Kết nối mặt bích chắc chắn, thích hợp cho hệ thống đường ống có áp lực cao.
• Chịu tải và chịu mài mòn tốt, đặc biệt với đĩa van inox và gioăng EPDM cao cấp.
• Vận hành êm ái nhờ tay quay kết hợp hộp số trợ lực.
• Phù hợp với đường kính lớn từ DN50 đến DN1200.

Ứng dụng thực tế

Van bướm mặt bích tay quay Shin Yi được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sạch cho nhà máy, khu công nghiệp.
• Dây chuyền xử lý nước thải công nghiệp, sinh hoạt.
• Hệ thống phòng cháy chữa cháy tiêu chuẩn cao.
• Các ngành sản xuất hóa chất, thực phẩm, xi măng, luyện kim…

Bảng giá van bướm tay quay Shin Yi mới nhất [Cập nhật 2025]

Giá dưới đây mang tính chất tham khảo, áp dụng cho sản phẩm chính hãng Shin Yi – xuất xứ Đài Loan, đã bao gồm tay quay và hộp số. Giá có thể thay đổi tùy thuộc vào số lượng đặt hàng, vật liệu gioăng (EPDM/NBR/teflon), hoặc biến động thị trường.

Van bướm kẹp tay quay Shin Yi (Wafer Type)

Van bướm mặt bích tay quay Shin Yi (Flanged Type)

Liên hệ Hotline 0932 059 176 để nhận báo giá chiết khấu theo dự án và hỗ trợ kỹ thuật miễn phí!

Hướng dẫn lựa chọn đúng loại van bướm tay quay Shin Yi

Để hệ thống của bạn vận hành hiệu quả, tiết kiệm chi phí và đảm bảo an toàn lâu dài thì điều quan trọng hơn hết là phải chọn loại van bướm tay quay phù hợp. Dưới đây là các tiêu chí bạn cần xem xét:

Dựa vào môi trường làm việc

• Nước sạch, nước sinh hoạt: Van bướm kẹp tay quay (Wafer)
• Hệ thống PCCC (sprinkler, bơm): Van kẹp hoặc mặt bích (tùy áp lực và quy mô)
• Nước thải, bùn thải: Ưu tiên van mặt bích, gioăng EPDM/NBR chất lượng cao
• Hóa chất nhẹ, axit loãng: Van có đĩa inox 316, gioăng teflon (PTFE)
• Hệ thống HVAC, điều hòa trung tâm: Van bướm kẹp tay quay

Dựa vào áp suất và kích thước đường ống

• Đường ống < DN300, áp suất PN10–PN16 → Sử dụng van bướm kẹp tay quay để tối ưu chi phí và dễ lắp đặt.
• Đường ống từ DN350 trở lên hoặc áp suất cao > PN16 → Nên sử dụng van bướm mặt bích tay quay để đảm bảo độ ổn định và an toàn vận hành.

Xem xét không gian lắp đặt

• Nếu không gian chật hẹp, tủ kỹ thuật nhỏ, hoặc cần tháo lắp nhanh → Van bướm kiểu kẹp (wafer) là lựa chọn hợp lý.
• Nếu hệ thống lắp đặt cố định, có rung động, hoặc đường ống lớn → Nên chọn van mặt bích, gắn chặt bằng bulong cả hai đầu, chịu lực tốt hơn.

Yêu cầu vật liệu phù hợp

• Thân van: Gang cầu (Ductile Iron – bền, giá tốt)
• Đĩa van: Inox 304 (nước thường), inox 316 (môi chất ăn mòn)
• Gioăng làm kín: EPDM (nước sạch), NBR (dầu nhẹ)

Mua van bướm tay quay Shin Yi chính hãng ở đâu uy tín?

Nếu bạn đang tìm kiếm địa chỉ phân phối van bướm vô lăng Shin Yi (tay quay) chính hãng, giá tốt, thì Thép Bảo Tín là lựa chọn đáng tin cậy hàng đầu trên thị trường hiện nay.

Chúng tôi cam kết cung cấp các sản phẩm van Shin Yi nhập khẩu chính hãng từ Đài Loan, đầy đủ CO, CQ và giấy tờ chứng minh xuất xứ. Đội ngũ tư vấn viên giàu kinh nghiệm của Thép Bảo Tín luôn sẵn sàng tư vấn giải pháp phù hợp nhất cho từng nhu cầu sử dụng cụ thể của khách hàng – từ dân dụng đến công nghiệp nặng.

Bên cạnh đó, giá bán van bướm Shin Yi có thể dao động theo kích thước, vật liệu và thời điểm, vì vậy để nhận báo giá chi tiết, chiết khấu tốt cho dự án, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua hotline hoặc email hỗ trợ.

• Hotline: 0932 059 176
• Email: kinhdoanh@thepbaotin.com

Tham khảo thêm: Van bướm tay gạt ShinYi
