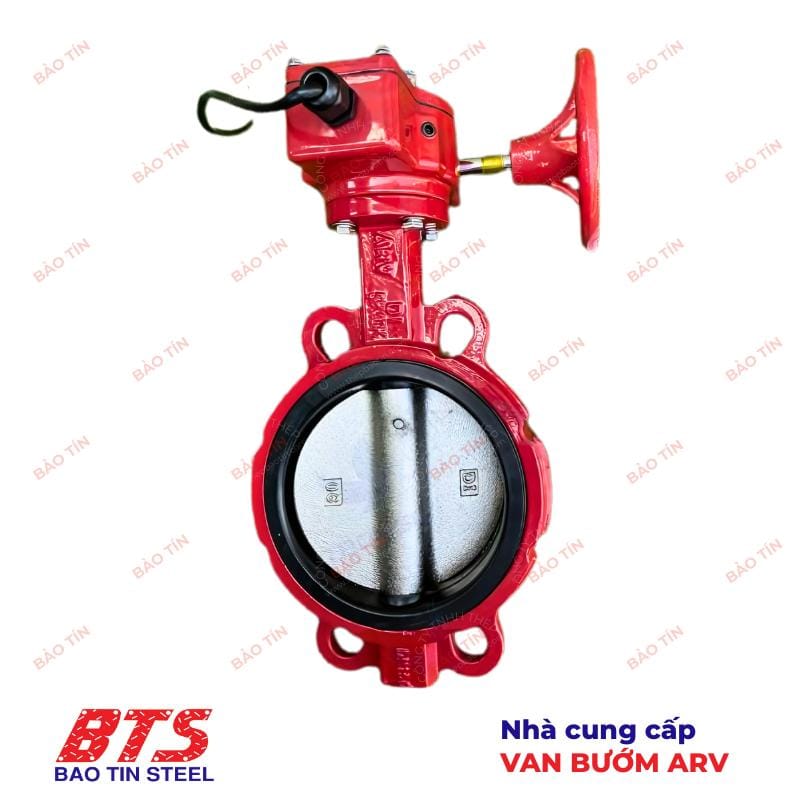

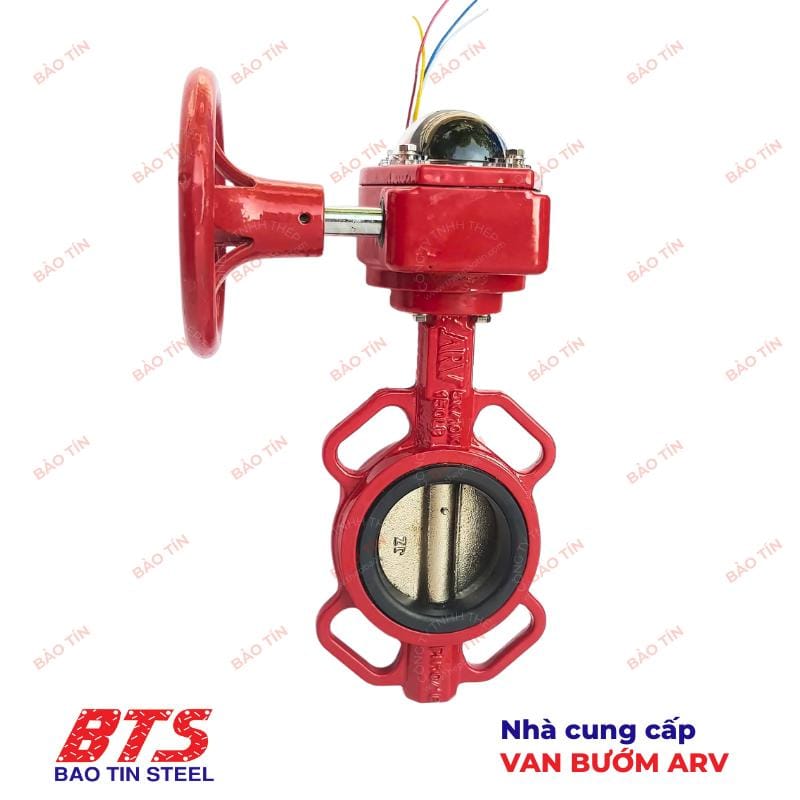

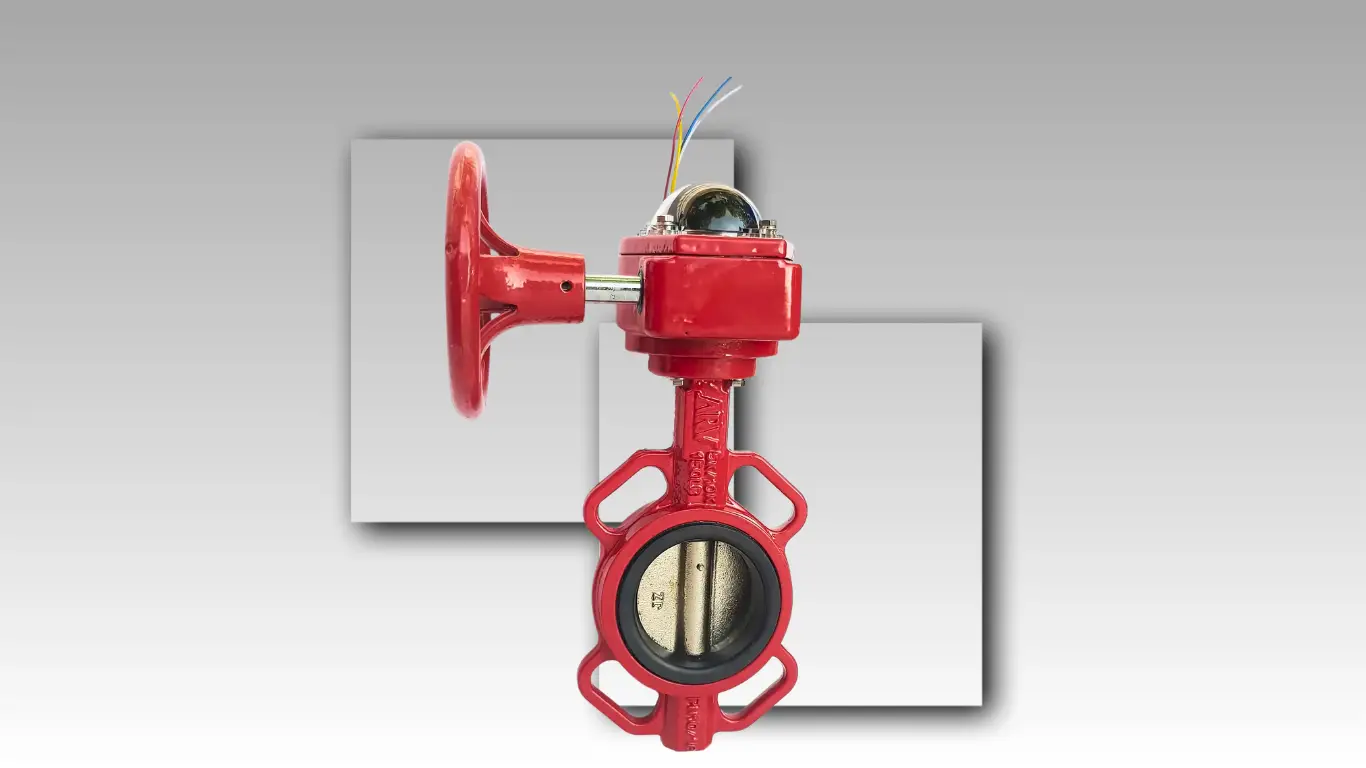

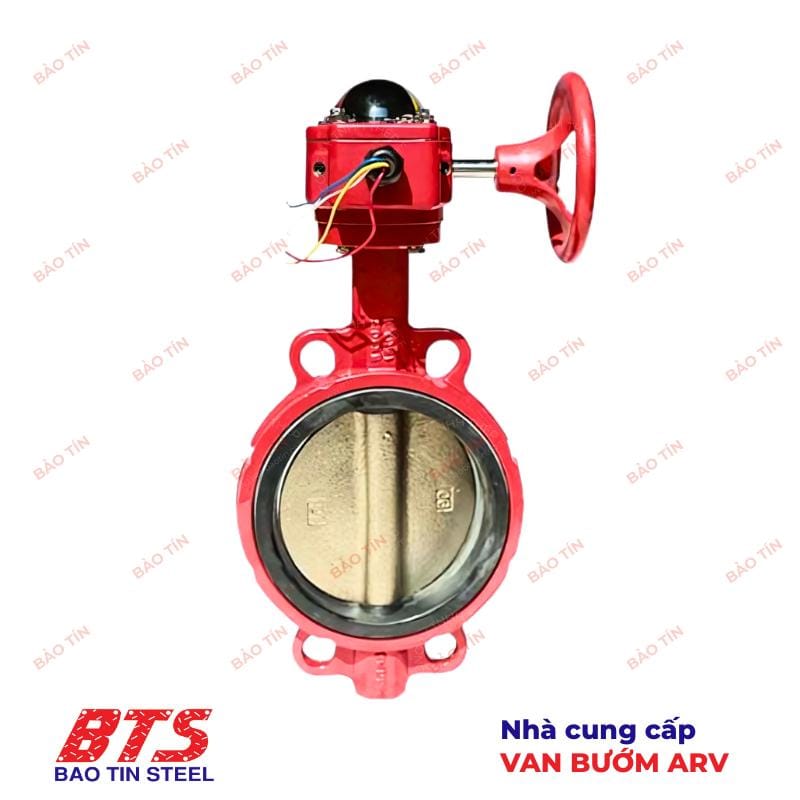

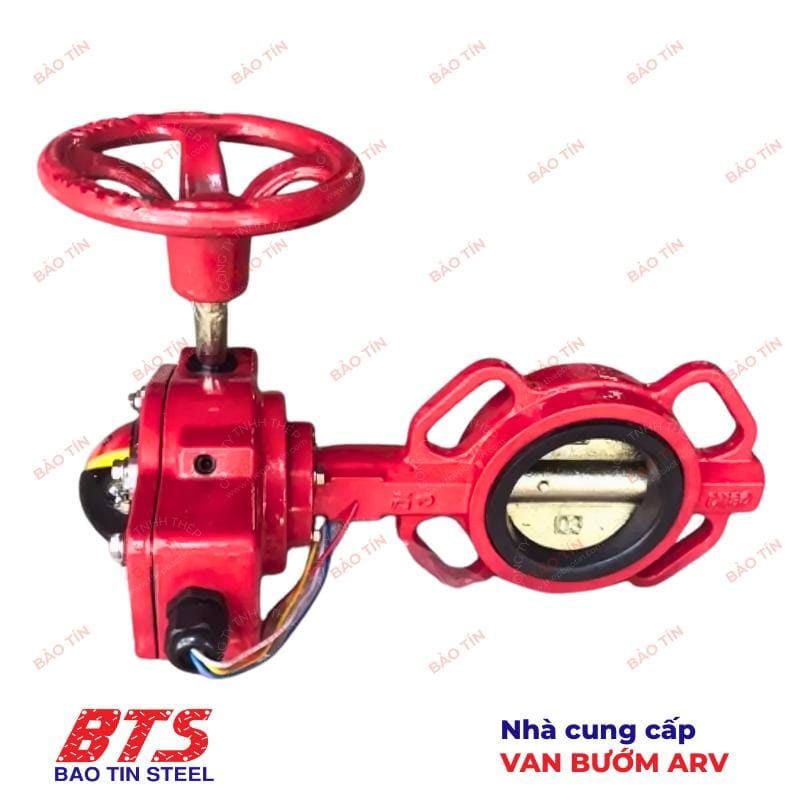

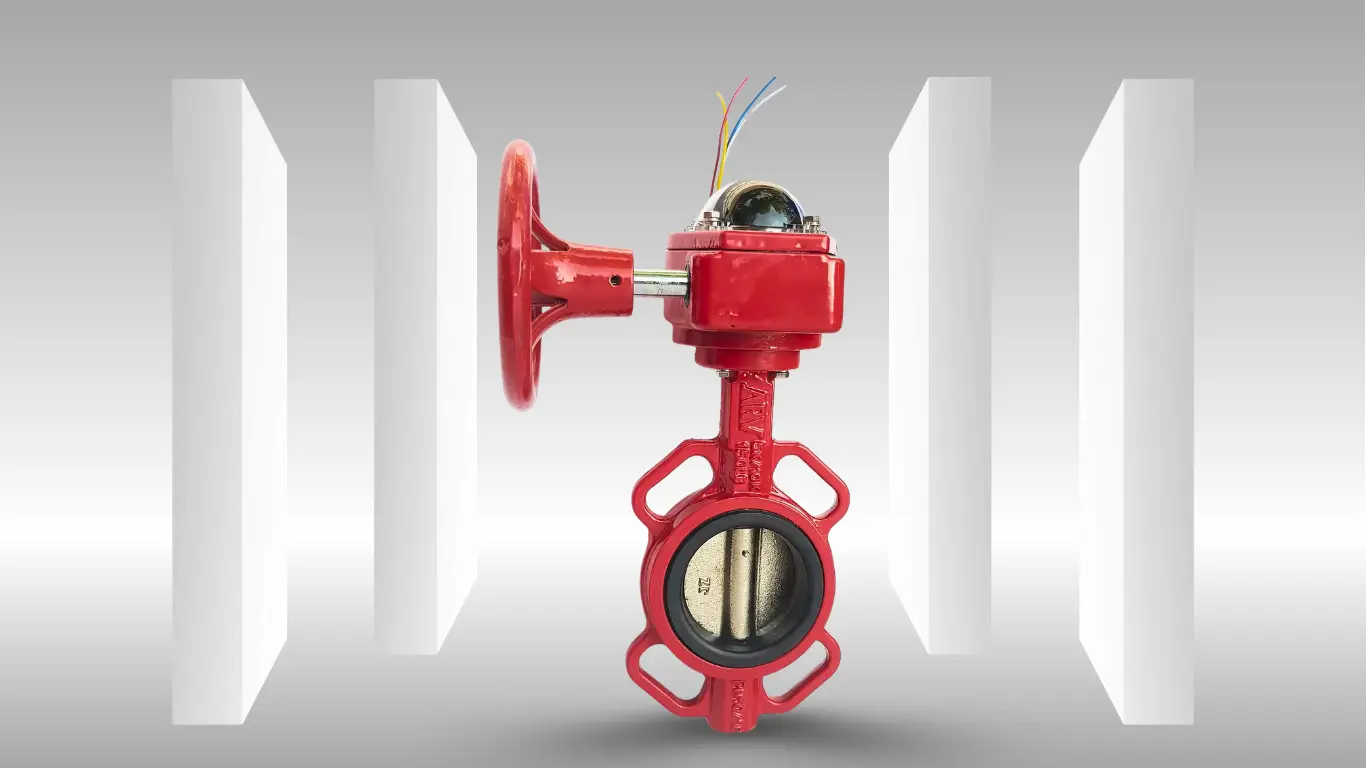

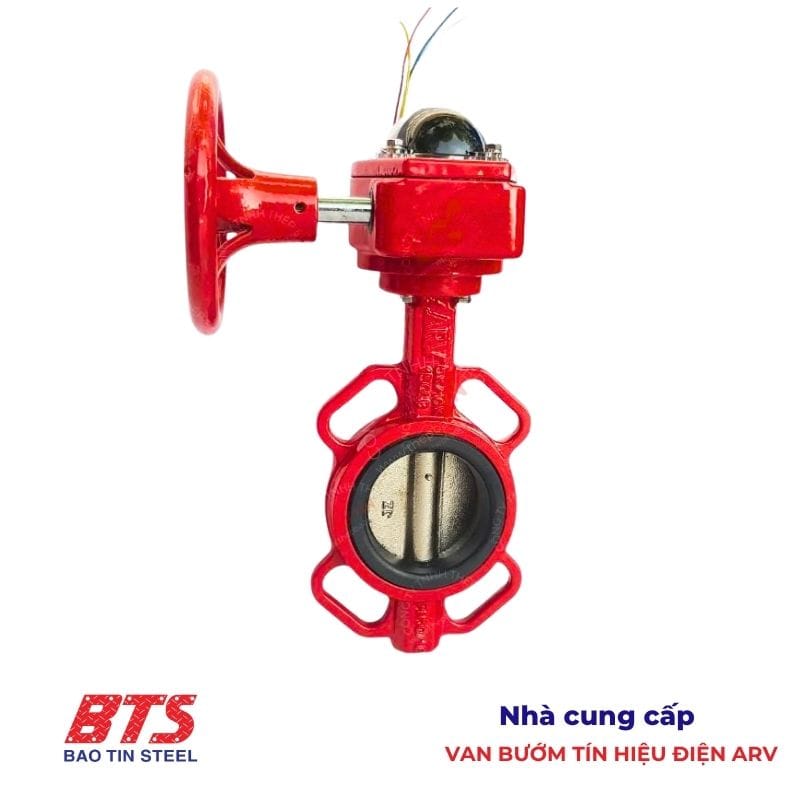

Van bướm tín hiệu điện ARV – ABFS 650

Van bướm tín hiệu điện ARV – ABFS 650 là loại van bướm dạng Wafer có tích hợp hộp tín hiệu điện (Switcher Gear Operator), dùng để hiển thị trạng thái mở/đóng của van. Sản phẩm được thiết kế chuyên biệt cho các hệ thống phòng cháy chữa cháy (PCCC) và hệ thống cấp thoát nước, giúp kiểm soát và cô lập dòng chảy hiệu quả. Van có độ kín cao, vận hành dễ dàng, và phù hợp lắp đặt trong các nhà máy, trạm bơm, hệ thống xử lý nước và công trình công nghiệp.

Đặc điểm nổi bật của Van bướm tín hiệu điện ARV – ABFS 650

• Tích hợp hộp tín hiệu điện (Switcher Gear Operator) giúp giám sát trạng thái mở/đóng của van, đặc biệt hữu ích trong hệ thống PCCC tự động và điều khiển từ xa.
• Thiết kế dạng Wafer nhỏ gọn, lắp đặt dễ dàng giữa hai mặt bích, tiết kiệm không gian và phù hợp nhiều loại hệ thống ống khác nhau.
• Đĩa và trục liền khối, bề mặt đĩa được gia công cầu & đánh bóng, giúp đóng kín tuyệt đối và giảm mô-men xoắn.
• Có thể lắp theo phương đứng trên đường ống, xoay 90°.
• Không cần gioăng mặt bích nhờ thiết kế rãnh khớp & vòng đệm O-ring đúc sẵn.
• Toàn bộ bề mặt bên trong và ngoài được phủ sơn epoxy ≥300 microns, tăng cường khả năng chống ăn mòn.
• Ứng dụng trong: hệ thống PCCC, xử lý nước, nhà máy điện, công nghiệp, nước biển, bể chứa, trạm bơm, v.v.

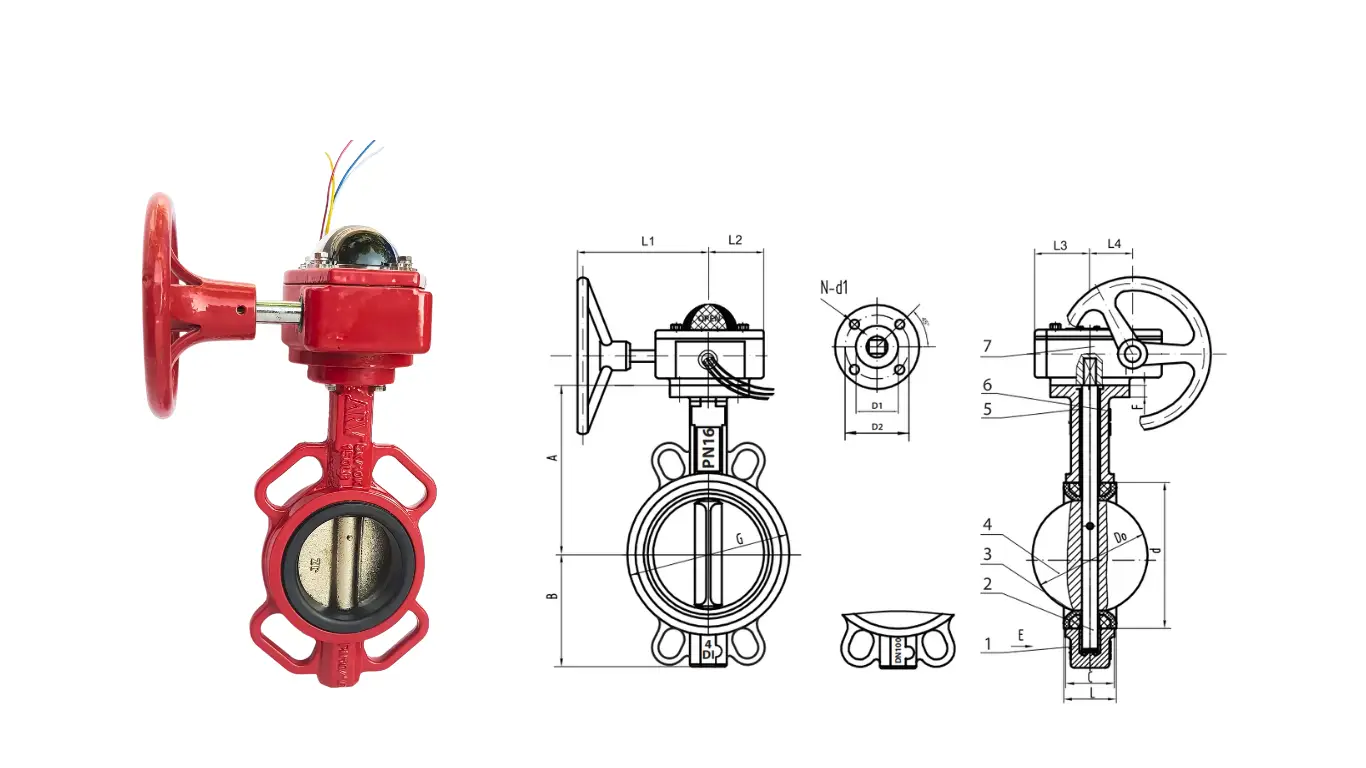

Thông số kỹ thuật chi tiết van bướm tín hiệu điện ARV

Bảng quy cách chi tiết

Ứng dụng thực tế của Van bướm tín hiệu điện ARV – ABFS 650

Van bướm tín hiệu điện ABFS 650 được thiết kế để đáp ứng các yêu cầu khắt khe trong công nghiệp và hệ thống hạ tầng kỹ thuật. Dưới đây là các ứng dụng điển hình:

• Hệ thống Phòng cháy chữa cháy (PCCC)
• Hệ thống cấp thoát nước đô thị và khu công nghiệp
• Lắp đặt tại các tuyến ống đầu vào/đầu ra của bể chứa, trạm bơm, thiết bị xử lý nước và nước thải
• Sử dụng trong cảng biển, hệ thống làm mát bằng nước biển, tàu thủy
• Dùng cho đường ống nước làm mát, nước hồi lưu tại nhà máy nhiệt điện và thuỷ điện
• Nhà máy thực phẩm, dược phẩm, hóa chất, giấy, xi măng…

Lợi ích kinh tế khi sử dụng van bướm tín hiệu điện ARV – ABFS 650

Van bướm tín hiệu điện ABFS 650 không chỉ đảm bảo hiệu quả kỹ thuật mà còn mang lại nhiều lợi ích kinh tế rõ rệt cho chủ đầu tư và đơn vị vận hành.

Trước hết, sản phẩm có giá thành hợp lý so với các dòng van nhập khẩu từ châu Âu trong khi vẫn đảm bảo đáp ứng các tiêu chuẩn kỹ thuật quốc tế như EN 593 và EN 12266-1. Thiết kế kiểu Wafer nhỏ gọn giúp tiết kiệm vật tư lắp đặt như mặt bích, bulong, và không cần sử dụng thêm gioăng làm kín, qua đó giảm đáng kể chi phí đầu tư ban đầu.

Về mặt vận hành, van được cấu tạo với trục đĩa một khối, vòng đệm kín hai lớp và ổ đỡ bằng PTFE, giúp hạn chế hao mòn, giảm thiểu hư hỏng và kéo dài tuổi thọ sử dụng. Bề mặt được phủ epoxy dày tối thiểu 300 micron, tăng cường khả năng chống ăn mòn trong môi trường nước, nước biển hoặc nước thải, từ đó giảm chi phí bảo trì định kỳ.

Một điểm nổi bật khác là hộp tín hiệu điện được tích hợp sẵn, giúp người quản lý dễ dàng theo dõi trạng thái đóng mở của van từ xa. Điều này đặc biệt quan trọng trong các hệ thống phòng cháy chữa cháy, nơi việc phát hiện van bị đóng nhầm có thể giúp ngăn chặn những thiệt hại nghiêm trọng do cháy nổ hoặc mất nước gây ra.

Ngoài ra, van vận hành với mô-men xoắn thấp, dễ thao tác, giúp giảm công suất cần thiết nếu dùng bộ truyền động hoặc công lao động nếu vận hành bằng tay. Hệ thống vì thế vận hành trơn tru, ổn định hơn, ít gặp sự cố gián đoạn.

Hướng dẫn lắp đặt, sử dụng và lưu ý an toàn

Hướng dẫn lắp đặt

Chuẩn bị trước khi lắp đặt:

• Kiểm tra đầy đủ model, kích thước, áp lực làm việc, và tình trạng bề mặt van trước khi đưa vào hệ thống.
• Làm sạch mặt bích và đường ống, loại bỏ bụi bẩn, cặn, rỉ sét hoặc vật thể lạ bên trong ống.
• Đảm bảo khoảng cách giữa hai mặt bích phù hợp với chiều dài lắp đặt của van (theo thông số “L”).

Các bước lắp đặt:

1. Đặt van vào giữa hai mặt bích, đảm bảo đĩa van ở trạng thái mở khoảng 10–20° để tránh va chạm với mép bích khi siết bulong.
2. Căn chỉnh lỗ bu lông sao cho đối xứng, sau đó siết từ từ các bu lông theo hình chữ thập để tạo áp lực đều.
3. Kiểm tra đĩa van có xoay tự do không, không bị kẹt hoặc cọ xát mặt bích.
4. Sau khi cố định, thực hiện thử áp suất theo tiêu chuẩn hệ thống để kiểm tra độ kín.

Hướng dẫn sử dụng

• Van được vận hành bằng tay quay tích hợp hộp tín hiệu điện (gear operator).
• Xoay tay quay theo chiều kim đồng hồ để đóng van, ngược chiều để mở van.
• Trạng thái mở/đóng được hiển thị qua hộp tín hiệu hoặc truyền về tủ điều khiển.
• Van thích hợp sử dụng như van khóa tuyến chính, van điều tiết, hoặc van vùng trong hệ thống.

Lưu ý an toàn

• Không lắp van ngược chiều dòng chảy khi hệ thống có áp cao – cần tham khảo kỹ sơ đồ kỹ thuật.
• Không dùng van để điều tiết liên tục với tốc độ dòng cao, tránh làm mòn bề mặt đĩa hoặc seat EPDM.
• Không vận hành van bằng lực quá mạnh khi đã hết hành trình – có thể làm hỏng bộ truyền động hoặc trục.
• Trong môi trường nước biển hoặc nước thải chứa hóa chất, cần kiểm tra định kỳ lớp phủ epoxy và gioăng EPDM.
• Cắt nguồn điện trước khi kiểm tra, bảo trì hộp tín hiệu để đảm bảo an toàn điện.

Bảo trì định kỳ

• Kiểm tra hoạt động cơ khí (tay quay, trục, đĩa) mỗi 6 tháng.
• Kiểm tra tín hiệu điện định kỳ để đảm bảo kết nối với hệ thống giám sát trung tâm.
• Vệ sinh bên ngoài và lớp phủ chống ăn mòn hàng năm nếu làm việc trong môi trường ẩm, hóa chất hoặc nước biển.
