Van cầu điều khiển khí nén có vai trò quan trọng trong việc đóng mở, điều tiết dòng chảy trong hệ thống đường ống trở nên nhanh chóng, an toàn và chính xác hơn. Thay vì phải thao tác thủ công tốn thời gian, khách hàng có thể dễ dàng vận hành từ xa, giảm công sức và nâng cao hiệu quả sản xuất. Đây là lựa chọn lý tưởng cho các nhà máy, khu công nghiệp, hệ thống xử lý nước hay dây chuyền tự động hóa – nơi yêu cầu tốc độ và độ ổn định cao.
Bài viết hôm nay của Thép Bảo Tín sẽ giúp bạn hiểu hơn về định nghĩa, cấu tạo, nguyên lý vận hành, cách lắp đặt của loại van này. Nếu bạn đang quan tâm sử dụng loại van này thì đừng bỏ qua bất cứ thông tin nào dưới đây nhé!
Nội dung chính

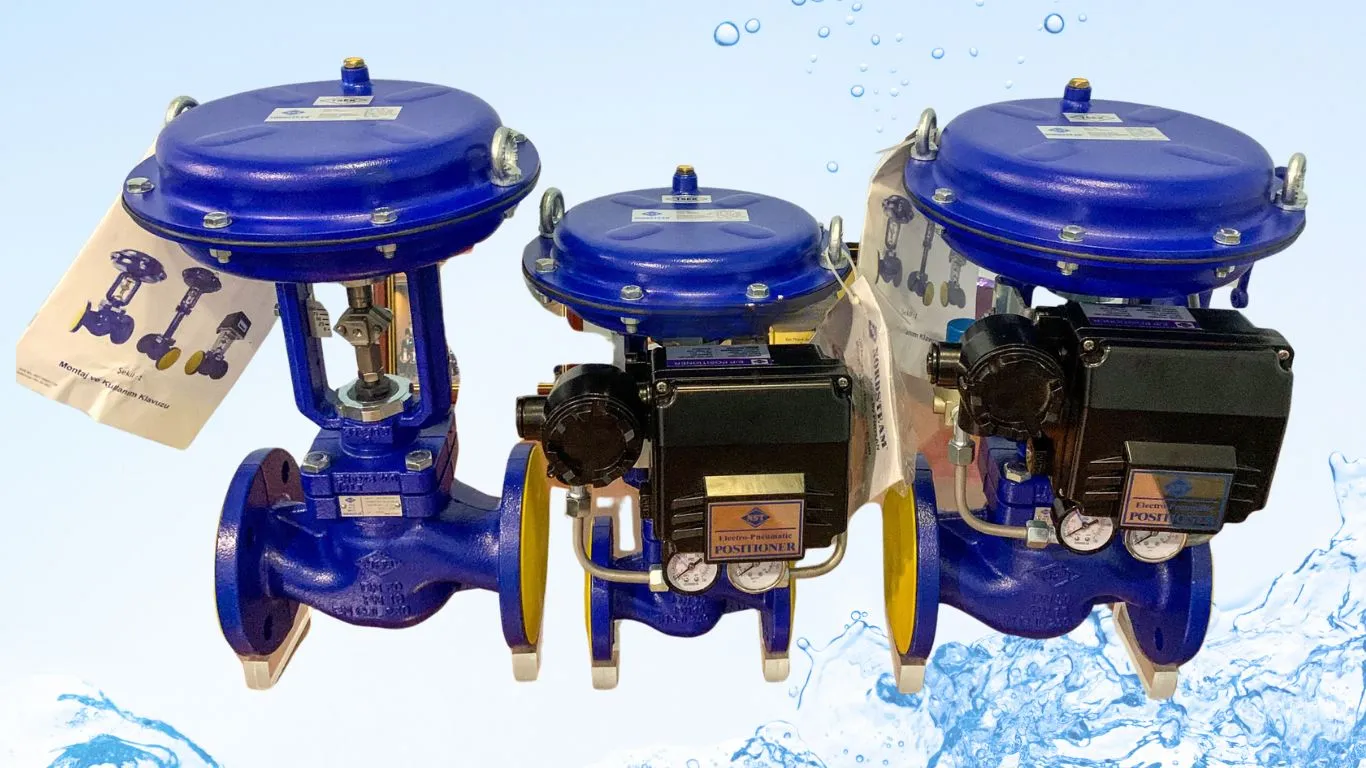

Van cầu điều khiển khí nén là gì?
Van cầu điều khiển khí nén (Pneumatic Globe Valve) là loại van cầu được kết hợp với bộ truyền động bằng khí nén. Nó cho phép đóng mở hoặc điều tiết dòng chảy tự động. Thay vì phải xoay tay quay thủ công, áp lực khí nén tác động trực tiếp lên trục van để vận hành.
Khác với van cầu tay quay, loại van này cho phép điều khiển từ xa, tự động hóa hoàn toàn, mang lại tốc độ đóng mở nhanh và độ chính xác cao. Đây là lý do van cầu khí nén ngày càng được nhiều nhà máy và doanh nghiệp tin dùng để tối ưu hóa dây chuyền sản xuất.
Cấu tạo và nguyên lý hoạt động của van cầu khí nén

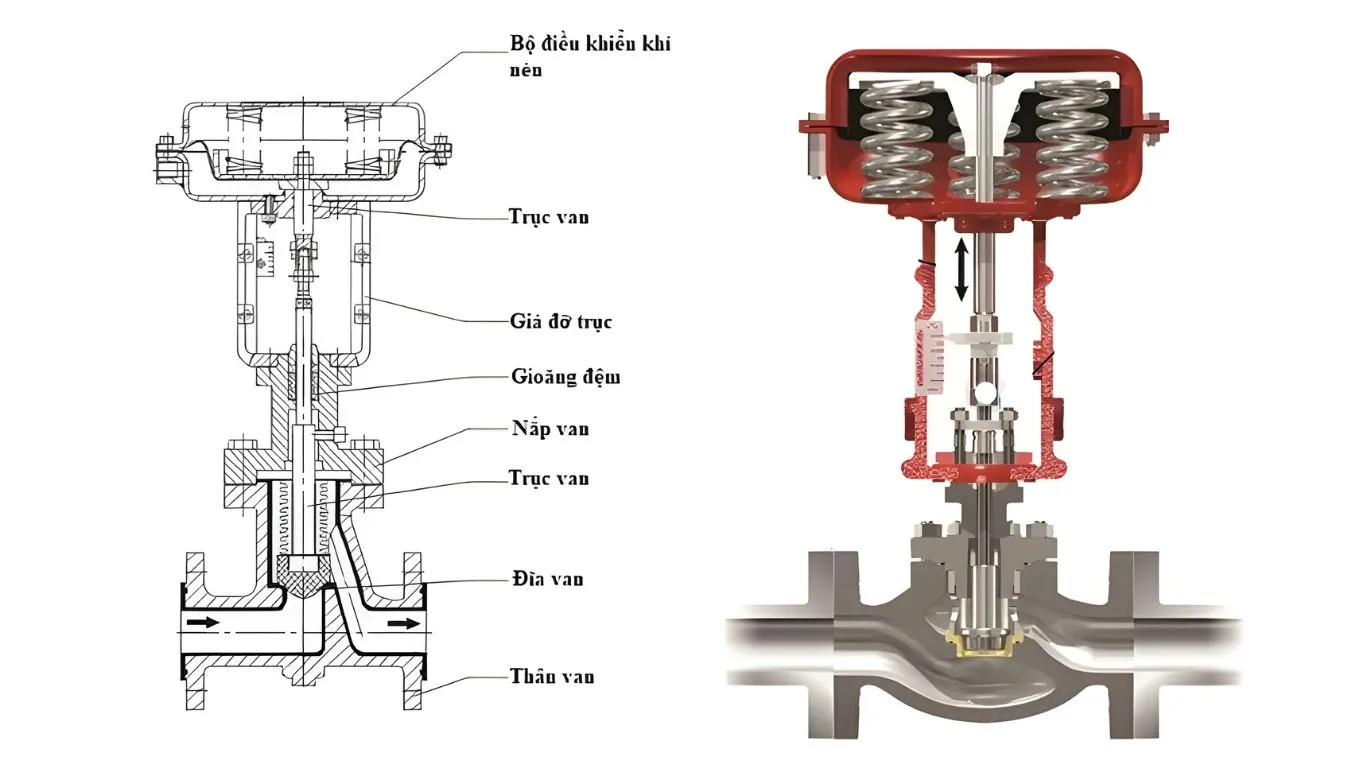

Cấu tạo van cầu khí nén
Van cầu khí nén được tạo thành từ 2 phần chính: thân van cầu và bộ truyền động khí nén, ngoài ra còn có các chi tiết phụ trợ giúp đảm bảo độ kín và độ bền. Cụ thể là:
– Thân van: Thường làm bằng gang, thép, inox 304/316 tùy môi trường sử dụng. Thiết kế dạng cầu, 2 đầu kết nối bằng mặt bích hoặc ren.
– Đĩa van: Gắn trực tiếp với trục van, có nhiệm vụ đóng/mở để điều tiết lưu lượng chất lỏng, khí hoặc hơi.
– Trục van: Truyền động từ actuator xuống đĩa van, thường làm bằng inox chống ăn mòn, chịu lực tốt.
– Gioăng làm kín: Đảm bảo độ kín khít khi van ở trạng thái đóng, ngăn rò rỉ lưu chất.
– Bộ truyền động khí nén: Bộ phận quan trọng nhất, sử dụng áp lực khí nén để tạo ra lực cơ học tác động lên trục van. Có 2 dạng phổ biến:
- Tác động đơn: Van tự trở lại trạng thái ban đầu nhờ lò xo.
- Tác động kép: Van đóng/mở hoàn toàn bằng khí nén nạp vào.
Nguyên lý hoạt động
- Khi khí nén được cấp vào bộ truyền động, áp lực khí sẽ đẩy piston hoặc màng trong actuator di chuyển.
- Chuyển động này tác động trực tiếp lên trục van, làm đĩa van nâng lên hoặc hạ xuống.
- Khi đĩa van hạ xuống, dòng chảy bị chặn lại (van đóng). Khi đĩa van nâng lên, lưu chất đi qua theo lưu lượng đã điều chỉnh.
- Với loại tác động đơn, khi ngừng cấp khí, lực lò xo sẽ tự động đẩy van về trạng thái ban đầu (thường là đóng). Với loại tác động kép, cần cấp khí cả hai chiều để đóng hoặc mở.
Thông số kỹ thuật của van cầu khí nén
- Kích cỡ: DN15 – DN500
- Vật liệu cấu tạo: Inox 304, Inox 316, gang, thép
- Áp lực: 10kg/cm2, 16kg/cm2
- Môi trường làm việc: Nước, khí, hơi, xăng dầu, hóa chất,..
- Nhiệt độ làm việc: -5℃ – 200℃
- Kiểu kết nối: Nối ren, lắp mặt bích
- Kiểu đóng mở: ON/OFF hoặc tuyến tính
- Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc, Hàn Quốc
Bảng báo giá van cầu điều khiển khí nén tham khảo
Dưới đây là BẢNG GIÁ VAN CẦU KHÍ NÉN THAM KHẢO. Hiện nay có rất nhiều thương hiệu cung cấp dòng van này. Giá van cũng thay đổi tùy vào kích thước, chất liệu, tiêu chuẩn sản xuất, xuất xứ và số lượng đặt mua. Vì vậy, bạn chỉ nên tham khảo để có cái nhìn tổng quát hơn thôi nhé!
Để có được báo gái chính xác nhất, hãy liên hệ với Thép Bảo Tín để được hỗ trợ:
| Kích thước van ầu khí nén (DN) | Vật liệu | Giá tham khảo (Vnđ/ cái) |
| DN15 | Inox | 2.500.000 – 4.000.000 |
| DN20 | Inox | 3.000.000 – 4.500.000 |
| DN25 | Inox | 3.500.000 – 5.000.000 |
| DN32 | Inox | 4.000.000 – 6.000.000 |
| DN40 | Gang/Thép | 4.500.000 – 7.000.000 |
| DN50 | Gang/Thép | 5.000.000 – 8.000.000 |
| DN65 | Gang/Thép | 7.000.000 – 10.000.000 |
| DN80 | Gang/Thép | 8.000.000 – 12.000.000 |
| DN100 | Gang/Thép | 10.000.000 – 15.000.000 |
| DN125 | Gang/Thép | 13.000.000 – 18.000.000 |
| DN150 | Gang/Thép | 16.000.000 – 22.000.000 |
Phân loại van cầu khí nén
Van cầu điều khiển khí nén được phân loại dựa trên chất liệu thân van. Cụ thể:
- Gang: Giá thành thấp, phù hợp cho nước, khí nén, môi trường áp lực thấp đến trung bình.
- Thép, thép rèn: Khả năng chịu nhiệt và chịu áp tốt, thường dùng cho hơi nóng, dầu và khí công nghiệp.
- Inox (304, 316): Chống ăn mòn vượt trội, thích hợp cho môi trường yêu cầu độ sạch và an toàn cao như thực phẩm, hóa chất, dược phẩm.
👉👉 Tham khảo một vài dòng van cầu gang, thép, inox tại BTS
Ưu điểm và ứng dụng của van cầu điều khiển khí nén
Ưu điểm
Van cầu điều khiển khí nén mang lại nhiều lợi ích vượt trội so với dòng van truyền thống:
- Sử dụng khí nén để điều khiến nên van này dễ dàng tích hợp vào hệ thống điều khiển tự động, giảm được nhiều thao tác thủ công.
- Van cho phép điều tiết lưu lượng linh hoạt, đảm bảo độ chính xác trong các dây chuyền sản xuất.
- Van phù hợp với môi trường áp suất cao, nhiệt độ lớn hoặc có nguy cơ cháy nổ, nơi không thể thao tác bằng tay.
- Giảm được chi phí thuê nhân viên vận hành, giảm thời gian dừng máy. Từ đó tối ưu chi phí bảo trì.
- Cấu tạo chắc chắn, ít hỏng hóc, tuổi thọ dài ngay cả trong điều kiện làm việc khắc nghiệt.
Ứng dụng
Van cầu điều khiển khí nén được ứng dụng đa dạng trong nhiều ngành công nghiệp nhờ khả năng chịu nhiệt, chịu áp và kiểm soát lưu lượng hiệu quả:
- Ngành dầu khí và hóa chất: Kiểm soát lưu lượng chất lỏng, khí độc hại hoặc dễ cháy nổ.
- Hệ thống hơi nóng, nồi hơi: Điều tiết lưu lượng hơi trong nhà máy nhiệt điện, công nghiệp dệt, nhuộm, giấy.
- Ngành thực phẩm và dược phẩm: Đảm bảo điều tiết lưu chất an toàn, chính xác trong môi trường đòi hỏi vệ sinh cao.
- Xử lý nước và nước thải: Sử dụng trong nhà máy xử lý nước sạch, nước thải công nghiệp.
- PCCC và HVAC: Điều khiển lưu lượng nước, khí trong các hệ thống PCCC và điều hòa không khí.
Hướng dẫn lắp đặt và bảo trì cơ bản
Các bước lắp đặt an toàn
- Chuẩn bị trước khi lắp đặt: Kiểm tra kỹ thông số kỹ thuật của van cầu khí nén (kích thước, áp suất, vật liệu) để đảm bảo phù hợp với hệ thống. Làm sạch đường ống, loại bỏ cặn bẩn, rỉ sét hoặc dị vật.
- Xác định vị trí lắp đặt: Van nên lắp trên đường ống thẳng, dễ tiếp cận để thuận tiện cho việc bảo trì. Đảm bảo hướng lắp đúng theo chiều dòng chảy được ký hiệu trên thân van.
- Lắp van: Đặt van vào đúng vị trí, căn chỉnh mặt bích hoặc ren khớp với đường ống, siết bu-lông đều theo hình chữ thập để lực phân bổ đồng đều, tránh rò rỉ.
- Kiểm tra sau khi lắp: Thử cấp khí nén cho actuator để kiểm tra khả năng đóng/mở, đảm bảo không có hiện tượng kẹt hoặc rò rỉ lưu chất.
Lưu ý trong vận hành
- Không cấp khí nén vượt quá áp suất quy định của nhà sản xuất để tránh hư hỏng bộ truyền động.
- Tránh đóng/mở van quá nhanh nhiều lần liên tiếp gây sốc áp trong đường ống.
- Hạn chế để van hoạt động trong tình trạng “nửa mở nửa đóng” trong thời gian dài, vì có thể làm mòn đĩa van và bề mặt làm kín.
- Luôn theo dõi áp suất và lưu lượng thực tế, tránh vượt quá giới hạn thiết kế của van.
Bảo trì định kỳ để tăng tuổi thọ
- Kiểm tra bộ truyền động khí nén: Đảm bảo các khớp nối, ống dẫn khí không bị rò rỉ, piston hoạt động trơn tru.
- Bôi trơn trục và các khớp nối: Giúp giảm ma sát, hạn chế kẹt cứng.
- Vệ sinh định kỳ: Làm sạch gioăng, đĩa van và thân van để loại bỏ cặn bẩn, ngăn ngừa tắc nghẽn.
- Thay thế kịp thời: Khi phát hiện gioăng làm kín, đĩa van hoặc bộ phận khí nén bị hư hỏng, cần thay mới ngay để tránh ảnh hưởng đến toàn bộ hệ thống.
Trên đây là những thông tin cơ bản nhưng rất hữu ích về van cầu điều khiển khí nén. Hy vọng qua đây bạn đã có thể chọn mua được van phù hợp. Nếu còn bất cứ thắc mắc gì, hãy gọi ngay để Thép Bảo Tín hỗ trợ bạn nhanh nhất nhé! – Hotline: 0932 059 176.
