van cổng ty nổi

Van cổng ty nổi Shin Yi

Nội dung bài viết1 Van cổng ty nổi Shin Yi2 Thông số kỹ thuật3 Cấu tạo và nguyên lý hoạt động của van cổng:4 Ưu điểm của van cửa: Van cổng ty nổi Shin Yi Van cổng ty nổi Shin Yi là loại van gang được dùng phổ biến trong các hệ thống đường ống

Yêu cầu báo giá

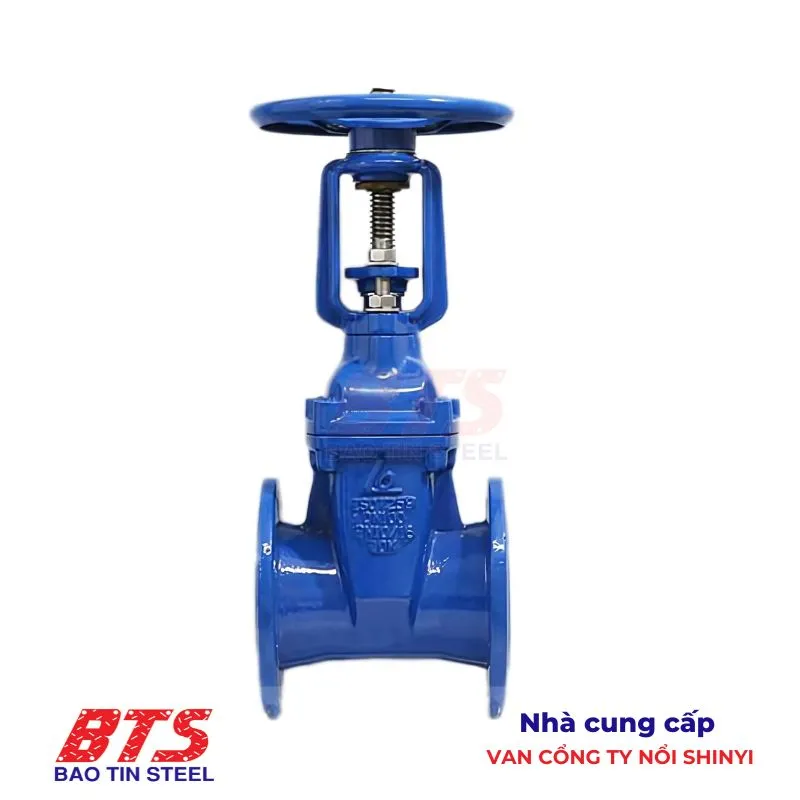

Van cổng ty nổi Shin Yi

Van cổng ty nổi Shin Yi là loại van gang được dùng phổ biến trong các hệ thống đường ống công nghiệp, chủ yếu cho chất lỏng có dòng chảy. Loại van này không nên sử dụng để điều tiết dòng chảy, trừ khi chúng được thiết kế đặc biệt cho mục đích đó. Van cửa hoạt động đóng, mở bằng cách nâng hạ lá van ra khỏi đường đi của chất lỏng.

Thông số kỹ thuật

Mã Hàng

Product Code
RRHX
Kích Thước

Size Range
DN50 – DN1200
Tiêu Chuẩn Thiết Kế

Design Standard
BS 5163-1
ISO7259
AWWA C509
BS EN 1074-1
Khoảng Cách Giữa 2 Mặt Bích

Face To Face Standard
BS EN 558-1 TABLE 1 SERIES 3
ISO 5752 TABLE 1 SERIES 3
ASME B16.10
Tiêu Chuẩn Mặt Bích/Kết Nối BS EN 1092-2|ISO 7005-2: PN10/16/20/25
JIS B2220: JIS 10K/16K/20K
ASME B16.42: ANSI 150LB

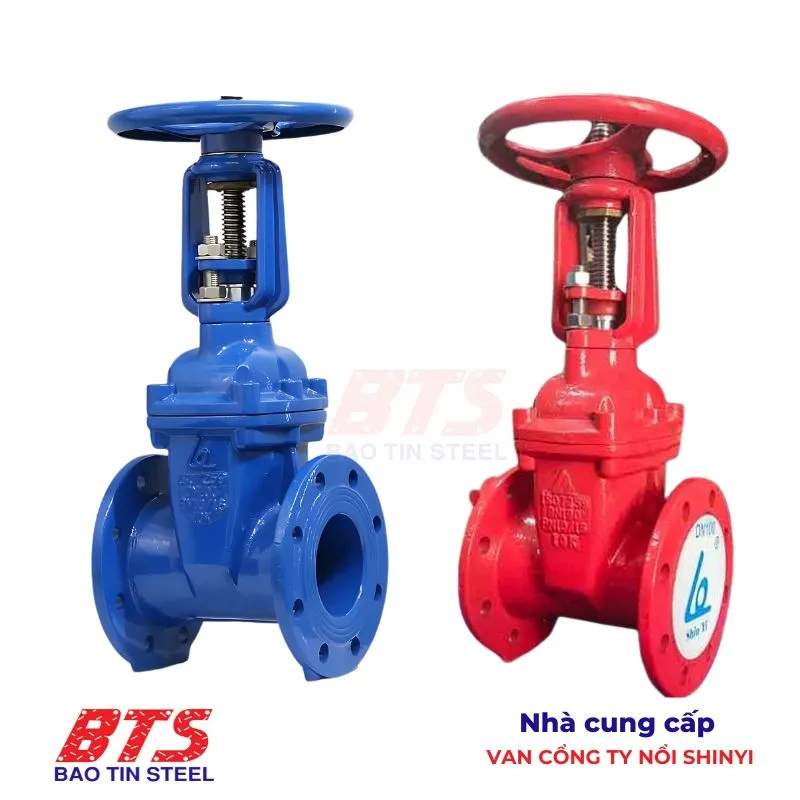

Van cổng ty nổi Shin Yi

Cấu tạo và nguyên lý hoạt động của van cổng:

– Van kết nối với đường ống bằng mặt bích ở cả hai đầu, hoặc nối cùm đối với ống HDPE. Van và đường ống bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao. Thân van được đúc từ Gang Cầu FCD450, phủ cả 2 mặt bằng sơn Epoxy với độ dày > = 300 mm.

– Trong nắp van ở phía trên có khoảng không để chứa lá van khi mở, bên ngoài các lỗ bulông được làm chìm vào trong thân và đổ keo hoặc sáp nến ngăn cát bụi, nước và không khí ẩm làm kẹt và rỉ sét bulông.

– Lá van có hình nêm, làm bằng gang Cầu, bên ngoài bọc 1 lớp Cao su EPDM an toàn với nguồn nước sạch

– Lá van được gắn cố định với 1 đầu của ty van bằng thanh chốt (pin), đầu phía trên của ty van được nối với tay quay bằng lỗ ren, phía trên nắp van vị trí ty van đi qua có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Khi vận tay quay thì ty van sẽ chuyển động lên xuống để đóng hay mở van. Nên chúng ta gọi đây là loại Van Công Ty Nối. Khi quan sát vị trí của ty van ta có thể nhận biết được van đang ở vị trí đóng hay mở do khi lá van ở trạng thái mở, ty van lồi thẳng lên khỏi tay quay.

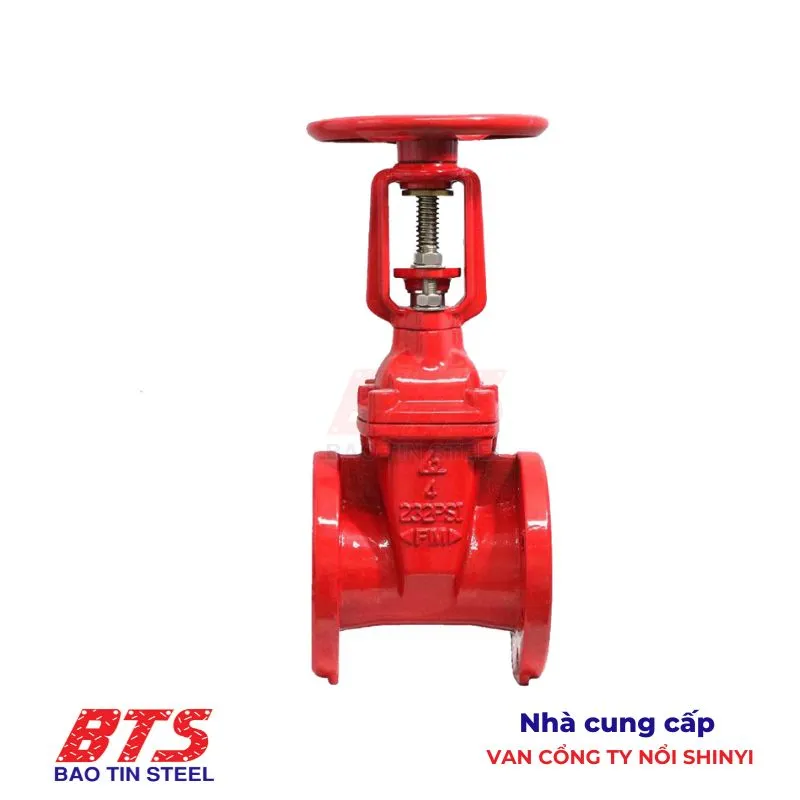

nguyên lý hoạt động của van cổng ty nổi Shin Yi

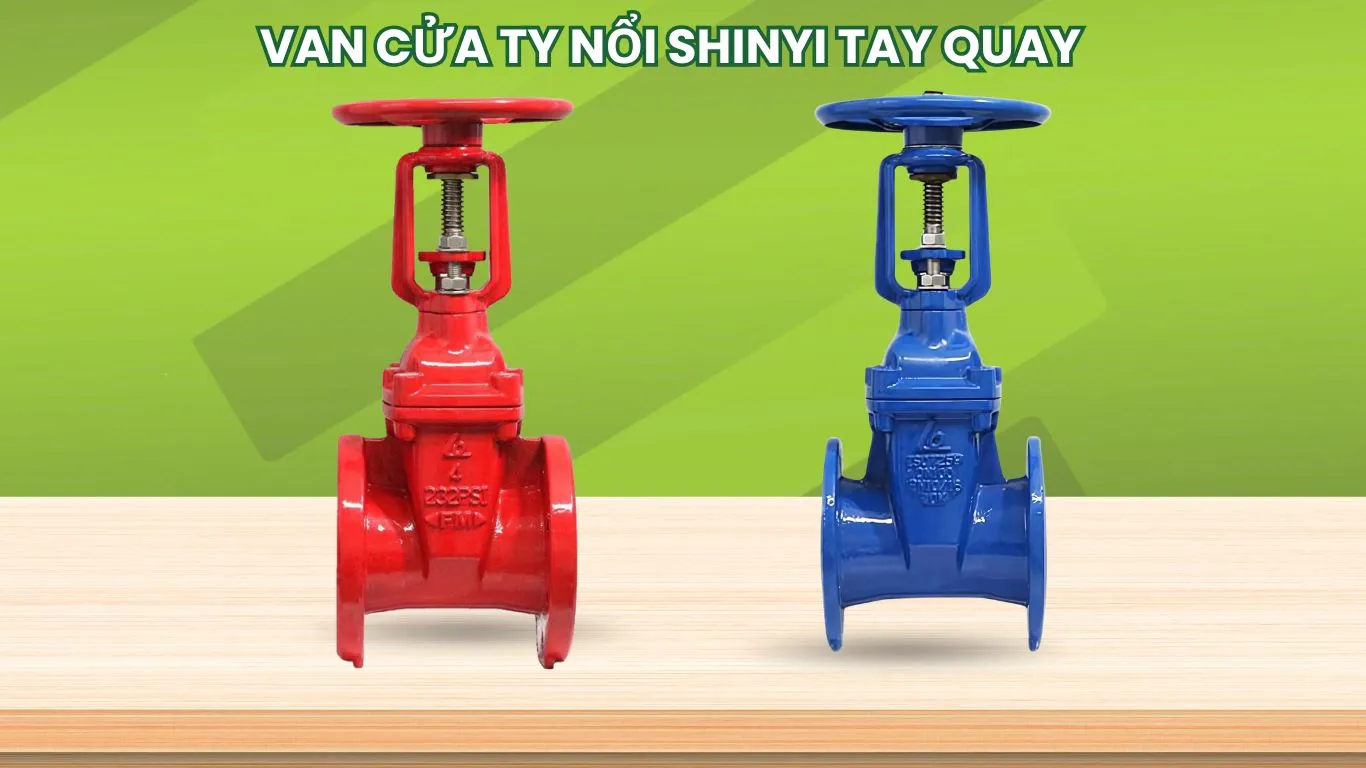

Ưu điểm của van cửa:

Thiết kế hiện đại dễ dàng tháo lắp, dễ bảo trì

Thân van được thiết kế chuẩn tránh bị kẹt

Trong van được phủ lớp Epoxy tránh sự ăn mòn từ bên ngoài môi trường

Lá van được bọc cao su cao cấp đáp ứng các tiêu chuẩn an toàn cho nước uống.

Bản vẽ cấu tạo van cổng ty nổi Shin Yi

Cấu tạo van cổng ty nổi Shin Yi

Quý khách có thể tải Catalogue của các loại van cổng ty nổi Shin Yi, van cổng ty chìm Shin Yi về tại đây: catalogue van cổng ty nổi Shin Yi
