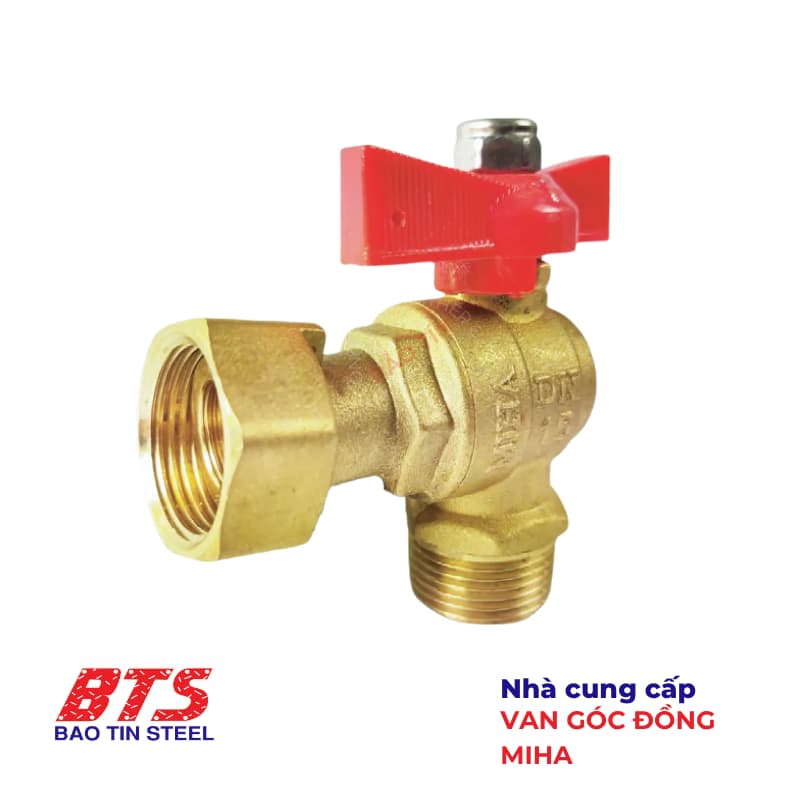

Van góc đồng tên tiếng anh gọi là brass angle valve, là một thiết bị được sử dụng để điều chỉnh dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Van góc đồng MIHA tay bướm ABS có van 1 chiều lắp sau đồng hồ, thường được sử dụng trong các ứng dụng hệ thống ống nước dân dụng và thương mại để điều chỉnh lưu lượng nước trong hệ thống đường ống.

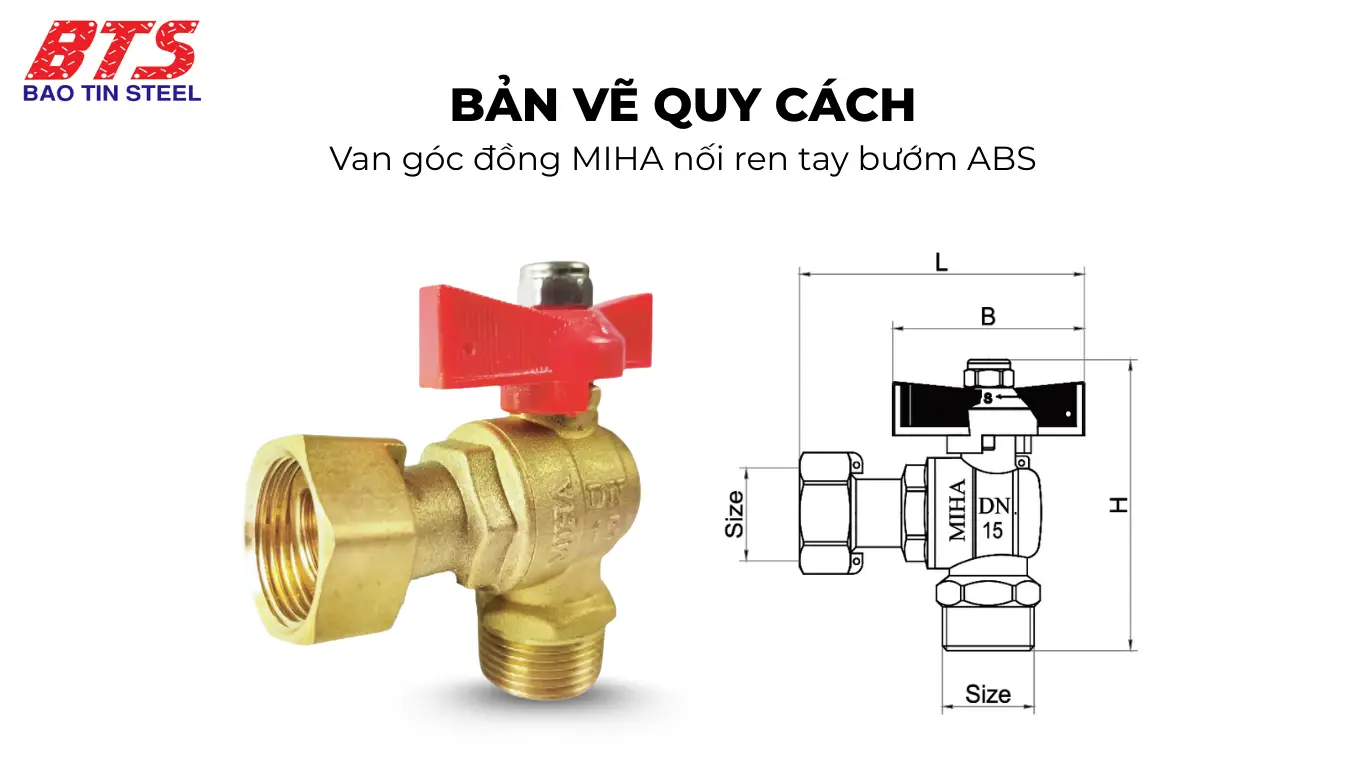

Thông số sản phẩm van góc đồng MIHA tay bướm ABS có van 1 chiều lắp sau đồng hồ
Đặc điểm kỹ thuật của van góc đồng MIHA tay bướm ABS có van 1 chiều lắp sau đồng hồ:
- Đường ren riêu chuẩn: BS21 / ISO 228-1-2000
- Áp lực làm việc: 232 Psi (16 Bar)
- Nhiệt độ làm việc: Max 90 độ C
⇒ Xem thêm: Psi là gì?
Vật liệu chế tạo van góc đồng MIHA tay bướm ABS:
- Thân: Đồng
- Nắp: Đồng
- Bi: Đồng
- Trục: Đồng
- Gioăng bi: Teflon (PTFE)
- Gioăng trục: Cao su NBR
- Ốc tay: Inox 304
- Tay van: Nhựa ABS
- Gioăng ống cứng: Cao su NBR
- Gioăng ống mềm: Cao su NBR
- Phanh hãm: Inox 304
- Đai ốc: Đồng
- Đầu nối ống: Nhựa ABS hoặc bằng thép
- Đĩa van: Đồng
- Đệm đĩa van: Đồng
- Lò Xo: Inox 304
=> Quý khách có thể xem và tải Catalogue van Minh Hòa tại đây.
Ưu điểm, nhược điểm và ứng dụng của van góc của công ty Minh Hòa
Ưu điểm của van góc đồng tay bướm ABS Công Ty Minh Hòa:
Vật liệu chính làm từ đồng, là một loại vật liệu có khả năng tạo nhiều hợp chất khác nhau với các trạng thái oxy hóa +1 và +2, mà thường được gọi theo thứ tự là cuprous và cupric. Các hợp chất này:
- Không phản ứng với nước, giúp van bền hơn. Đồng thời tránh sự hòa tan của các ion đồng tự do trong nước, gây đọc hại cho người sử dụng.
- Phản ứng chậm với oxy trong không khí tạo thành một lớp oxide đồng màu nâu đen, lớp oxide này sau đó sẽ ngăn cản sự ăn mòn.
- Tay van hình bướm, giúp việc vận hành dễ dàng hơn.
- Kích thước van nhỏ, rất thích hợp sử dụng cho các ứng dụng dân dụng như: trong nhà tắm, nhà bếp, nhà vệ sinh, …
Nhược điểm của van góc đồng tay bướm ABS của MIHA:
- Do chỉ có một kích thước duy nhất, nên chỉ có thể sử dụng ở một vài đường ống, một vài ứng dụng.
- Van đồng sau một thời gian sử dụng sẽ chuyển màu, mất tính thẩm mỹ.
- Van đồng sử dụng sau một thời gian, mặt trong van thường xuất hiện các kết tủa muối đồng do phản ứng với các dung dịch amoni có trong nước máy.
Ứng dụng của van góc đồng tay bướm có van 1 chiều lắp sau đồng hồ
- Van góc đồng MIHA thích hợp sử dụng cho các ứng dụng trong nhà như: trong nhà bếp, nhà tắm, nhà vệ sinh, ..
- Sử dụng trong các nhà máy sản xuất.
- Các ứng dụng ống dẫn nước sạch sinh hoạt.
Hướng dẫn sử dụng, bảo quản, lắp đặt và vận hành van
Lưu ý: Hướng dẫn sử dụng được trình bày dưới đây có thể không mô tả chi tiết cho từng loại van bất kỳ. Để sử dụng từng loại van một cách an toàn, hiệu quả. Vui lòng đọc và kiểm tra kỹ nội dung hướng dẫn sử dụng cho từng sản phẩm, được đính kèm trong mỗi kiện hàng.
Hướng dẫn bảo quản trong vận chuyển và lưu kho
Đối với các sản phẩm được vận chuyển từ Công Ty TNHH Thép Bảo Tín. Chúng tôi đảm bảo các sản phẩm van là trong tình trạng nguyên đai, nguyên kiện.
Tuy nhiên, độ bền của hộp carton có thể giảm do độ ẩm, v.v. và bao bì có thể bị hỏng. Hãy thật cẩn thận khi vận chuyển sản phẩm trong hộp carton.
Khi di chuyển van, tuyệt đối không di chuyển bằng cách cầm, giữ các bộ phận vận hành của van. Vì bộ phận vận hành của van có thể rơi ra và sản phẩm có thể bị rơi dẫn tới hư hỏng.
Không làm rơi, rung hoặc đặt vật nặng lên van trong quá trình vận chuyển hoặc bảo quản.
Bảo quản van trong phòng thông thoáng, ít bụi bẩn và ẩm ướt.
Để duy trì chất lượng sản phẩm, Thép Bảo Tín có thể thực hiện các biện pháp bảo vệ khác nhau:
- Bôi trơn bằng dầu nhờn
- Quấn màng nilong
Trước khi vận chuyển nhằm chống gỉ, chống bụi.
Quý khách vui lòng giữ tình trạng này cho tới khi van được lắp đặt vào hệ thống đường ống.
Khi bảo quản van bi, giữ cho chi tiếy bi van luôn ở trạng thái "mở hoàn toàn". Tránh cho bi mở nửa vời, ví điều đó có thể khiến các gioăng làm kín bị biến dạng, hư hỏng.
Các biện pháp an toàn cho kết nối đường ống
Các biện pháp trước khi lắp van
- Lưu ý đảm bảo đủ không gian cho việc kết nối với đường ống của sản phẩm khi xem xét vận hành, bảo trì, kiểm tra và sửa chữa.
- Cẩn thận không tạo áp lực quá mức lên van và nếu cần, có thể lắp đặt thêm các phụ kiện hỗ trợ đường ống, v.v.
- Nếu đường ống giãn ra hoặc co lại do thay đổi nhiệt độ, hãy thực hiện các biện pháp nhằm hấp thụ sự giãn nở và co lại.
- Không tháo nắp che bụi được gắn vào sản phẩm cho đến ngay trước khi lắp đặt đường ống. Đặc biệt chú ý đến các biện pháp chống gỉ và chống bụi cho các sản phẩm không được xử lý bằng dầu. Ngoài ra, ở van một chiều có thể có thêm một miếng đệm được cố định vào thân van. Lưu ý tháo các biện pháp bảo vệ này (nắp chống bụi và miếng đệm) khi lắp đặt vào đường ống.
- Tùy thuộc vào thông số kỹ thuật của van, các chất hút ẩm (ngăn ngừa rỉ sét) chẳng hạn như silica gel có thể được sử dụng cho van. Đảm bảo loại bỏ chất hút ẩm này (chất chống ăn mòn) trước khi lắp đặt vào đường ống.
- Trước khi kết nối sản phẩm, hãy loại bỏ dầu cắt, phôi cắt, vật lạ, v.v. khỏi kết nối và bên trong đường ống. Đồng thời làm sạch hoàn toàn bề mặt trong - ngoài của van.
- Ngoài ra, hãy đảm bảo rằng không có vết trầy xước có hại trên các mối nối (bề mặt bích, ren, mối hàn, v.v.).
Các biện pháp trong và sau khi lắp van
- Đối với các sản phẩm có hướng dòng chảy hạn chế (van 1 chiều, …), lưu ý hướng của mũi tên được chỉ định trên thân van trước khi lắp. Sao cho nó cùng hướng với dòng chảy mong muốn.
- Nếu đoạn đường ống phía trước và phía sau của van 1 chiều có sử dụng côn thu/bầu giảm. Quý khách lưu ý, phải lắp van 1 chiều ở khoảng cách 5 lần trở lên so với côn thu. Để đảm bảo van hoạt động tốt và không bị ảnh hưởng bởi dòng chảy không ổn định, dòng chảy xoáy hình thành sau phụ kiện.
- Khi lắp đặt van bướm hoặc van một chiều cánh bướm gần phụ kiện co hàn, co ren, v.v. Hãy lắp phụ kiện càng xa về phía thượng lưu càng tốt. Nếu lắp đặt ở phía hạ lưu, hãy lắp đặt theo hướng có tốc độ dòng chảy giống nhau ở bên trái và bên phải của thân van.
- Mở nhẹ van xả và van bướm trước khi thông đường ống. Nếu đường ống được vận hành trong tình trạng van đóng hoàn toàn; van có thể không mở được nữa. Hoặc nếu dùng lực để cố mở có thể làm hỏng đĩa van, hệ thống treo (bộ phận đàn hồi, giảm chấn như lò xo,...) của van hoặc đế van.
Hướng dẫn sử dụng van
Cách lắp đặt các loại van kết nối bằng ren
- Khi tiện ren ống, hãy sử dụng tiêu chuẩn ren phù hợp với sản phẩm van được sử dụng.
- Đối với vật liệu bịt kín của bộ phận có ren (băng keo tan, …), hãy sử dụng vật liệu phù hợp với chất lỏng làm việc, nhiệt độ, v.v. Ngoài ra, hãy đảm bảo rằng vật liệu bịt kín không đi vào van.
- Không sử dụng cờ lê trên sản phẩm để làm việc với đường ống.
- Khi kết nối sản phẩm với đường ống, hãy sử dụng một công cụ thích hợp như cờ lê ở đầu kết nối ở phía gần đường ống nhất như trong hình.
- Van sẽ bị hư hỏng do các đầu ống bị va đập khi vặn quá chặt. Hãy vặn nhẹ nhàng, vừa đủ hết đường ren trong van.
- Đối với van bi nối ren, không tác dụng lực theo hướng (ngược chiều kim đồng hồ). Điều này sẽ làm lỏng liên kết giữa thân và nắp.
=> Xem thêm hướng dẫn sử dụng được đóng gói kèm theo mỗi sản phẩm.
Hướng dẫn lắp đặt các loại van kết nối bằng mặt bích
- Siết dần các bu lông với một lực bằng nhau sao cho các bu lông trên đường chéo không được siết không đều theo quy trình minh họa trong hình. Siết chặt các bu lông ít nhất hai lần.
- Sử dụng các vòng đệm đáp ứng các điều kiện sử dụng và không nhô ra ở phía đường kính trong của mặt đầu kết nối.
- Không sử dụng gioăng cho van bướm khi vòng đệm được tích hợp với tấm cao su.
- Khi lắp van mặt bích với bề mặt bên ngoài được lót hoặc phủ. Hãy sử dụng vòng đệm phẳng có vát cạnh hoặc loại tương tự để tránh làm hỏng bề mặt lót khi siết bu lông.
=> Xem thêm hướng dẫn sử dụng được đóng gói kèm theo mỗi sản phẩm.
Thận trọng khi sử dụng, vận hành
Các lưu ý khi bảo dưỡng van
Sau khi lắp đặt đường ống, đảm bảo mở hoàn toàn các van của đường ống. Và loại bỏ vật lạ bên trong đường ống bằng cách xả nước (làm sạch bên trong đường ống). Không bao giờ mở hoặc đóng van trong quá trình xả nước này.
Áp suất siết chặt của bao bì có thể giảm do hiện tượng giãn ứng suất. Xảy ra do bản chất của bao bì trong quá trình vận chuyển, bảo quản, dòng chất lỏng và vận hành. Đảm bảo vặn chặt lại vòng đệm trước khi sử dụng. Nếu rò rỉ vẫn tiếp tục trong quá trình sử dụng và không ngừng ngay cả sau khi vặn chặt lại. Thực hiện kiểm tra hàng ngày và siết chặt lại càng sớm càng tốt. Khi siết lại, hãy siết bulong thật đều.
Khi thay thế vòng đệm, hãy tránh tình huống nguy hiểm bằng cách giải phóng áp suất bên trong van.
Khi gắn vỏ cách nhiệt nóng/lạnh vào van, hãy đảm bảo rằng vòng đệm có thể được siết chặt lại và có thể kiểm tra rò rỉ.
Nếu van được sử dụng ở nhiệt độ cao, hãy siết chặt lại các bu lông và mối nối (bắt vít nóng) sau khi nhiệt độ tăng đến nhiệt độ vận hành.
Không bao giờ nới lỏng bất kỳ bu lông hoặc đai ốc nào trong quá trình vận hành.
Không tháo bộ truyền động ra khỏi van dưới áp suất.
Các lưu ý khi vận hành van
Khi mở và đóng van, hãy chú ý đến:
- Âm thanh của chất lỏng đi qua
- Cảm giác vận hành
- Chuyển động của thân van.
Đồng thời kiểm tra xem có rung động có hại hoặc âm thanh bất thường nào không và đảm bảo rằng van hoạt động trơn tru.
Khi vận hành van, nếu có đồng hồ đo áp suất hoặc đồng hồ đo lưu lượng gần đó, hãy thường xuyên để mắt đến thiết bị.
Nếu van được trang bị thêm van nhánh. Trước khi vận hành van chính, hãy làm nóng đường ống chính bằng cách:
- Cho chất lỏng đi qua van nhánh
- Cân bằng áp suất giữa phía thượng nguồn và hạ lưu của van chính, v.v.
Khi cho lưu chất có nhiệt độ cao như hơi nước đi qua. Cần có thời gian để van đạt đến trạng thái ổn định với nhiệt độ. Nhiệt độ càng đồng đều càng tốt để không gây ra các tác động xấu như:
- Biến dạng nhiệt
- Giãn nở không đều
- Ứ đọng khí, thoát khí v.v.
Nếu lưu chất là chất lỏng, mở và đóng van từ từ để không gây ra hiện tượng búa nước.
Nếu lưu chất là chất lỏng trong một đường kín (đường ống bị cắt bởi van ngắt, v.v.). Áp suất trong chất lỏng kín có thể tăng bất thường do nhiệt độ chất lỏng hoặc của môi trường tăng lên. Hãy thực hiện các biện pháp thích hợp như:
- Lắp đặt thêm van giảm áp
- Tuân theo các quy trình vận hành van không tạo ra đường ống kín.
Nên định kỳ thay đổi trạng thái đóng/mở của van. Để tránh suy giảm khả năng hoạt động hoặc dính các bộ phận chuyển động của van.
Hướng dẫn bảo dưỡng sản phẩm
Để đảm bảo rằng sản phẩm có thể được sử dụng an toàn trong thời gian dài. Hãy tiến hành kiểm tra hàng ngày và định kỳ một cách có hệ thống. Nhằm phát hiện sớm những bất thường và thực hiện các biện pháp thích hợp khi cần thiết. Để biết chi tiết, vui lòng kiểm tra hướng dẫn sử dụng đi kèm của sản phẩm.
Ngoài ra, sản phẩm dù được sử dụng đúng cách cũng có tuổi thọ nhất định. Điều này tùy thuộc vào điều kiện sử dụng và đặc tính của từng sản phẩm. Mà cần phải thay thế linh kiện, thay thế sản phẩm hoặc đổi sang sản phẩm phù hợp.
