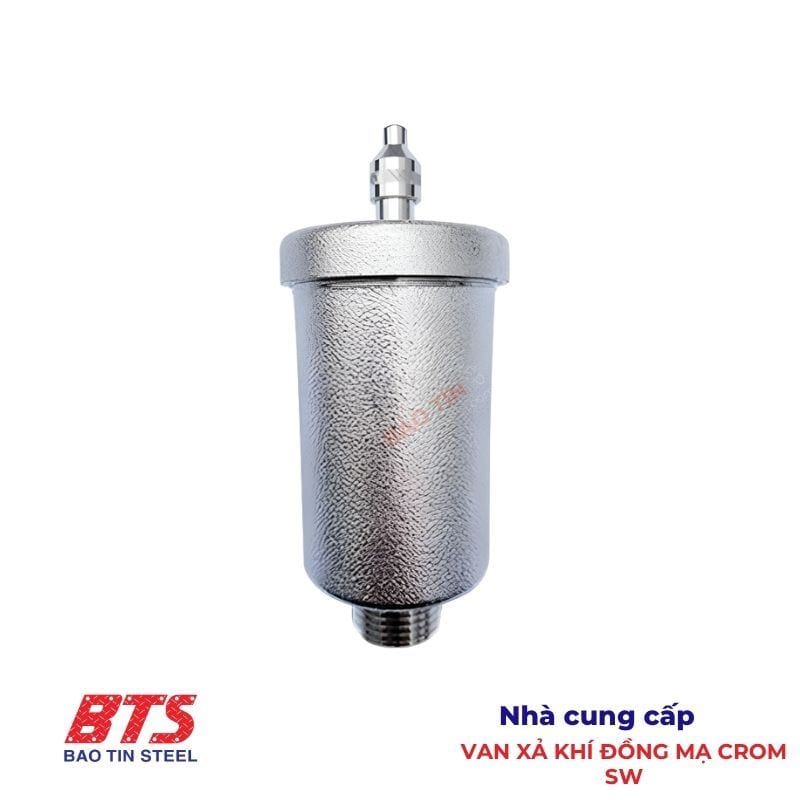

Van xả khí đồng mạ crom nối ren SW

1. Giới thiệu

Van xả khí đồng mạ crom nối ren SW là một loại van đồng mà thiết bị van được lắp trên đường ống có tác dụng xả toàn bộ lượng khí thừa ra khỏi đường ống dẫn chất lỏng.

Được làm bằng đồng, cũng có thể làm bằng đồng mạ crom và đặt biệt loại này chỉ có kiểu lắp vào đường ống theo kiểu bắt ren, lắp ren.

Thông số kỹ thuật

– Vật liệu: Đồng, đồng mạ crom

– Kích cỡ: 15A, 20A, 25A, 32A, 40A, 50A tương đương với hệ inch: 1/2″; 3/4 ;1” 1.1/4” ;  1.1/2” ;  2”

– Kiểu lắp: Lắp ren

– Áp lực: PN10, PN16

– Gioăng làm kín: cao su NBR

– Nhiệt độ: 0-80 độ C

– Xuất xứ: Italia

 Cấu tạo và nguyên lý hoạt động:

a. Cấu tạo:

Van được cấu tạo từ 4 thành phần chính như sau:

– Thân van được làm từ đồng, đồng thau, đồng mạ crom

– Lỗ thông hơi ở dưới chân kết nối với đường ống

– Lỗ thoát khí nén ở trên đầu van

– Phao, quả bóng bên trong van được làm từ vật liệu inox

b. Nguyên lý hoạt động

Van xả khí đồng ren nói riêng và van xả khí nói chung có nguyên lý hoạt động như sau:

Khi nước dâng lên Phao có nhiệm vụ đẩy ty van kéo xuống không cho nước tràn ra ngoài và ngược lại khí trong đường ống tăng lên phao có nhiệm vụ kéo ty để hơi trong đường ống thoát ra ngoài theo lỗ thông khí phía trên thân van.

Nước đi qua đường ống qua quá trình va đập tạo ra bọt khí phát sinh trong lòng ống dàn dần tích tụ lớn thành những mảng lớn đẩy lên phía trên đỉnh ống đi xuyên qua khe phao ra ngoài, Phao van có nhiệm vụ đóng khi nước tràn lên trên và đẩy phao bít lại lỗ thông khí không cho nước thoát ra ngoài
