Côn thu mạ kẽm hay bầu giảm mạ kẽm là một phần tử trong hệ thống đường ống. Nhiệm vụ chính của nó là thay đổi kích thước đường ống từ ống lớn hơn sang ống nhỏ hơn.
Bầu giảm mạ kẽm cho phép thay đổi kích thước đường ống, để đáp ứng các yêu cầu về lưu lượng, hoặc để thích ứng với đường ống hiện có.
Chiều dài của đoạn giảm thường bằng trung bình cộng của đường kính ống lớn hơn và nhỏ hơn.

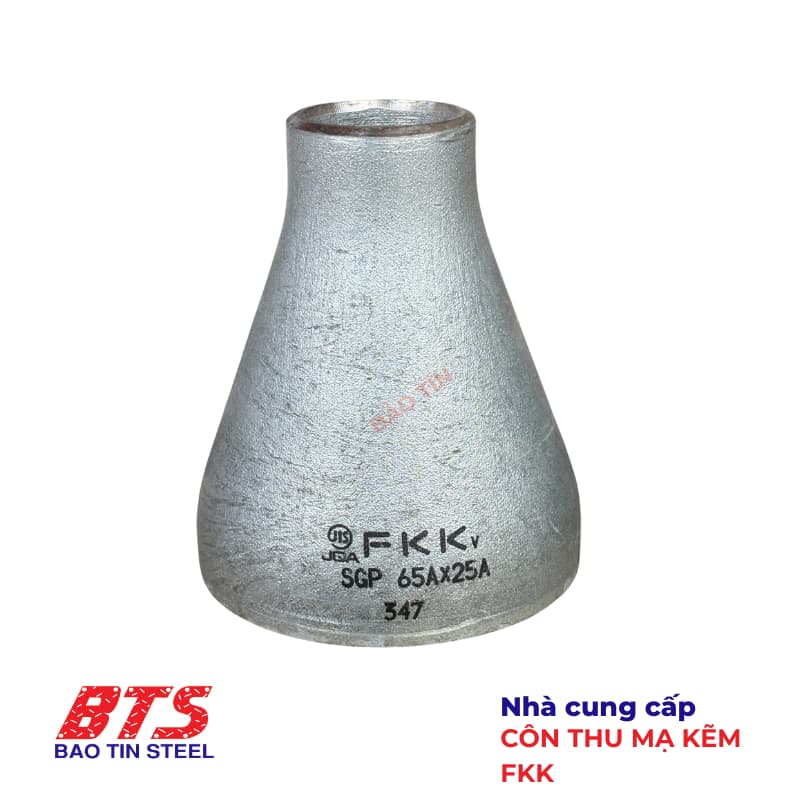

Thông số kỹ thuật côn thu mạ kẽm FKK
Đối với sản phẩm côn thu/ bầu giảm nói chung. Dù là côn thu đồng tâm hay côn thu lệch tâm.
Anh em cần lưu ý lên 2 kích thước sau nhé.
- Kích thước OD1 – Kích thước phần tiếp xúc với đường ống lớn (hay đầu vào).
- Kích thước OD2 – Kích thước phần tiếp xúc với đường ống nhỏ hơn (hay đầu ra).
- Độ dày của côn thu mạ kẽm. Thông số này khá là quan trọng nhé anh em ơi. Nó biểu thị khả năng chịu áp lực của bầu giảm mạ kẽm á.
Còn về phần bầu giảm mạ kẽm FKK, thông số kỹ thuật của nó, Thép Bảo Tín sẽ để trong bảng bên dưới nhé. Anh em cũng có thể xem Catalogue của FKK tại đây.
| Kích thước danh nghĩa | Đường kính ngoài | Chiều cao | |
|---|---|---|---|
| A | OD1 | OD2 | H |
| 20x15 | 27.2 | 21.7 | 38.1 |
| 25x20 | 34 | 27.2 | 50.8 |
| 25x15 | 34 | 21.7 | 50.8 |
| 32x25 | 42.7 | 34 | 50.8 |
| 32x20 | 42.7 | 27.2 | 50.8 |
| 32x15 | 42.7 | 21.7 | 50.8 |
| 40x32 | 48.6 | 42.7 | 63.5 |
| 40x25 | 48.6 | 34 | 63.5 |
| 40x20 | 48.6 | 27.2 | 63.5 |
| 40x15 | 48.6 | 21.7 | 63.5 |
| 50x40 | 60.5 | 48.6 | 76.2 |
| 50x32 | 60.5 | 42.7 | 76.2 |
| 50x25 | 60.5 | 34 | 76.2 |
| 50x20 | 60.5 | 27.2 | 76.2 |
| 65x50 | 76.3 | 60.5 | 88.9 |
| 65x40 | 76.3 | 48.6 | 88.9 |
| 65x32 | 76.3 | 42.7 | 88.9 |
| 65x25 | 76.3 | 34 | 88.9 |
| 80x65 | 89.1 | 76.3 | 88.9 |
| 80x50 | 89.1 | 60.5 | 88.9 |
| 80x40 | 89.1 | 48.6 | 88.9 |
| 80x32 | 89.1 | 42.7 | 88.9 |
| 80x25 * | 89.1 | 34 | 88.9 |
| 100x80 | 114.3 | 89.1 | 101.6 |
| 100x65 | 114.3 | 76.3 | 101.6 |
| 100x50 | 114.3 | 60.5 | 101.6 |
| 100x40 | 114.3 | 48.6 | 101.6 |
| 125x100 | 139.8 | 114.3 | 127 |
| 125x80 | 139.8 | 89.1 | 127 |
| 125x65 | 139.8 | 76.3 | 127 |
| 125x50 | 139.8 | 60.5 | 127 |
| 150x125 | 165.2 | 139.8 | 139.7 |
| 150x100 | 165.2 | 114.3 | 139.7 |
| 150x80 | 165.2 | 89.1 | 139.7 |
| 150x65 | 165.2 | 76.3 | 139.7 |
| 150x50 * | 165.2 | 60.5 | 139.7 |
| 200x150 | 216.3 | 165.2 | 152.4 |
| 200x125 | 216.3 | 139.8 | 152.4 |
| 200x100 | 216.3 | 114.3 | 152.4 |
| 250x200 | 267.4 | 216.3 | 177.8 |
| 250x150 | 267.4 | 216.3 | 177.8 |
| 250x125 | 267.4 | 165.2 | 177.8 |
| 300x250 | 318.5 | 267.4 | 203.2 |
| 300x200 | 318.5 | 216.3 | 203.2 |
| 300x150 | 318.5 | 165.2 | 203.2 |
| 350x300 | 355.6 | 318.5 | 330.2 |
| 350x250 | 355.6 | 267.4 | 330.2 |
| 350x200 | 355.6 | 216.3 | 330.2 |
| 400x350 | 406.4 | 355.6 | 355.6 |
| 400x300 | 406.4 | 318.5 | 355.6 |
| 400x250 | 406.4 | 267.4 | 355.6 |
| 400x200 | 406.4 | 216.3 | 355.6 |
| 450x400 | 457.2 | 406.4 | 381 |
| 450x350 | 457.2 | 355.6 | 381 |
| 450x300 | 457.2 | 318.5 | 381 |
| 450x250 | 457.2 | 267.4 | 381 |
| 500x450 | 508 | 457.2 | 508 |
| 500x400 | 508 | 406.4 | 508 |
| 500x350 | 508 | 355.6 | 508 |
| 500x300 | 508 | 318.5 | 508 |
| Lưu ý: Những mục có đường kính danh nghĩa được đánh dấu (*) không có trong tiêu chuẩn JIS | |||
Đặc điểm và ứng dụng của bầu giảm
Côn thu đồng tâm được sử dụng để nối các đoạn ống trên cùng một trục. Côn giảm đồng tâm có dạng hình nón và được sử dụng khi có sự thay đổi đường kính giữa các ống. Ví dụ: khi đường ống 114.3 mm chuyển đổi thành đường ống 76.3 mm. Bầu giảm đồng tâm có thể được sử dụng khi có sự thay đổi đường kính trên hệ thống đường ống.Bầu giảm lệch tâm lại vừa có thể dùng để giảm hoặc tăng kích thước ống ở 2 đâu. Với đặc điểm mà anh em dễ nhận thấy nhất là có 1 cạnh song song, trong khi cạnh còn lại thì bị uốn cong xuống. Thiết kế này giúp tạo điều kiện cho dòng chảy không đối xứng. Dòng chảy nhanh hơn ở cạnh góc, từ đó làm tăng áp suất ở đoạn ống sau.Ngoài ra thiết kế côn thu lệch tâm cũng có một ưu thế nữa, là giúp ngăn ngừa sự hình thành các bọt khí trong lòng ống. Nhân tố gây ra hiện tượng xâm thực, phá hủy đường ống, giảm tuổi thọ công trình.
