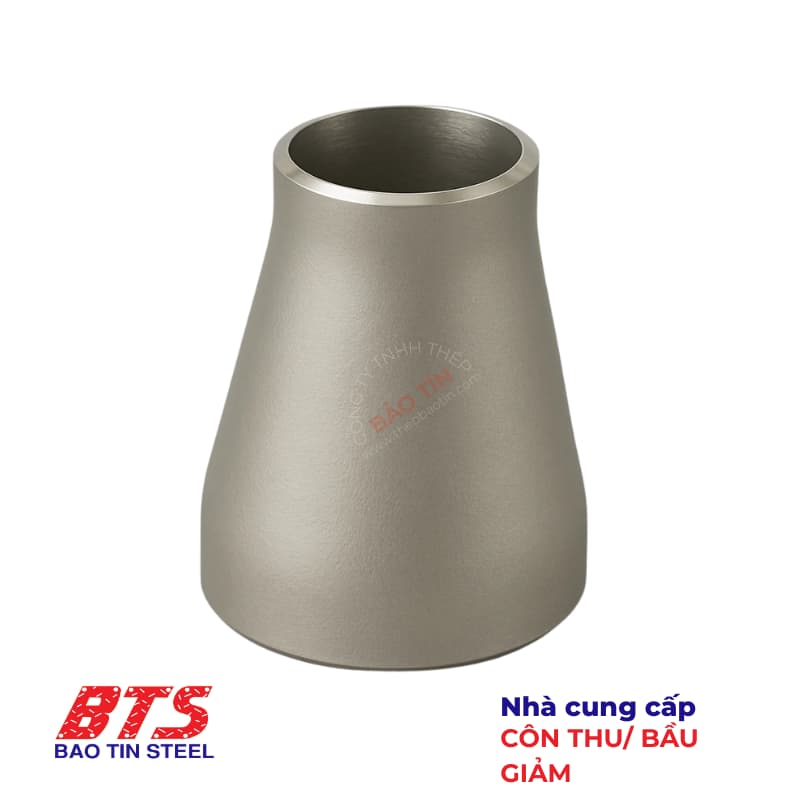

Côn thu hay còn gọi là bầu giảm, côn giảm. Là một phụ kiện được sử dụng trông thi công đường ống. Nhiệm vụ của nó là làm giảm đường kính đoạn ống xuống nhiều lần, nhưng vẫn đảm bảo sự lưu thông của chất lỏng, khí trong đường ống.
Bầu giảm được chia ra làm 2 loại, theo hình dạng bên ngoài của nó:
- Côn giảm lệch tâm: thích hợp sử dụng ở các đoạn đường ống sát tường. Giúp giảm được đường kính ống, vừa tiết kiệm được không gian.
- Côn giảm đồng tâm: loại này thì cực kỳ thích hợp dùng ở các đường ống thường xuyên xảy ra hiện tượng xâm thực (hốc).
Để hiểu rõ hơn về dòng sản phẩm côn thu/ bầu giảm. Thép Bảo Tín mời anh em xem tiếp bảng thông số kỹ thuật và đặc điểm, ứng dụng của côn giảm nhé!
Thông số kỹ thuật của côn thu, bầu giảm
Bảng thông số dưới đây, được Thép Bảo Tín trích dẫn từ catalogue phụ kiện hàn FKK. Nhà cung cấp mà Thép Bảo Tín là đối tác và phân phối trực tiếp.
Bảng thông số kỹ thuật côn giảm tại Thép Bảo Tín:
| Kích thước danh nghĩa | Đường kính ngoài | Chiều cao | |
|---|---|---|---|
| A | OD1 | OD2 | H |
| 20x15 | 27.2 | 21.7 | 38.1 |
| 25x20 | 34 | 27.2 | 50.8 |
| 25x15 | 34 | 21.7 | 50.8 |
| 32x25 | 42.7 | 34 | 50.8 |
| 32x20 | 42.7 | 27.2 | 50.8 |
| 32x15 | 42.7 | 21.7 | 50.8 |
| 40x32 | 48.6 | 42.7 | 63.5 |
| 40x25 | 48.6 | 34 | 63.5 |
| 40x20 | 48.6 | 27.2 | 63.5 |
| 40x15 | 48.6 | 21.7 | 63.5 |
| 50x40 | 60.5 | 48.6 | 76.2 |
| 50x32 | 60.5 | 42.7 | 76.2 |
| 50x25 | 60.5 | 34 | 76.2 |
| 50x20 | 60.5 | 27.2 | 76.2 |
| 65x50 | 76.3 | 60.5 | 88.9 |
| 65x40 | 76.3 | 48.6 | 88.9 |
| 65x32 | 76.3 | 42.7 | 88.9 |
| 65x25 | 76.3 | 34 | 88.9 |
| 80x65 | 89.1 | 76.3 | 88.9 |
| 80x50 | 89.1 | 60.5 | 88.9 |
| 80x40 | 89.1 | 48.6 | 88.9 |
| 80x32 | 89.1 | 42.7 | 88.9 |
| 80x25 * | 89.1 | 34 | 88.9 |
| 100x80 | 114.3 | 89.1 | 101.6 |
| 100x65 | 114.3 | 76.3 | 101.6 |
| 100x50 | 114.3 | 60.5 | 101.6 |
| 100x40 | 114.3 | 48.6 | 101.6 |
| 125x100 | 139.8 | 114.3 | 127 |
| 125x80 | 139.8 | 89.1 | 127 |
| 125x65 | 139.8 | 76.3 | 127 |
| 125x50 | 139.8 | 60.5 | 127 |
| 150x125 | 165.2 | 139.8 | 139.7 |
| 150x100 | 165.2 | 114.3 | 139.7 |
| 150x80 | 165.2 | 89.1 | 139.7 |
| 150x65 | 165.2 | 76.3 | 139.7 |
| 150x50 * | 165.2 | 60.5 | 139.7 |
| 200x150 | 216.3 | 165.2 | 152.4 |
| 200x125 | 216.3 | 139.8 | 152.4 |
| 200x100 | 216.3 | 114.3 | 152.4 |
| 250x200 | 267.4 | 216.3 | 177.8 |
| 250x150 | 267.4 | 216.3 | 177.8 |
| 250x125 | 267.4 | 165.2 | 177.8 |
| 300x250 | 318.5 | 267.4 | 203.2 |
| 300x200 | 318.5 | 216.3 | 203.2 |
| 300x150 | 318.5 | 165.2 | 203.2 |
| 350x300 | 355.6 | 318.5 | 330.2 |
| 350x250 | 355.6 | 267.4 | 330.2 |
| 350x200 | 355.6 | 216.3 | 330.2 |
| 400x350 | 406.4 | 355.6 | 355.6 |
| 400x300 | 406.4 | 318.5 | 355.6 |
| 400x250 | 406.4 | 267.4 | 355.6 |
| 400x200 | 406.4 | 216.3 | 355.6 |
| 450x400 | 457.2 | 406.4 | 381 |
| 450x350 | 457.2 | 355.6 | 381 |
| 450x300 | 457.2 | 318.5 | 381 |
| 450x250 | 457.2 | 267.4 | 381 |
| 500x450 | 508 | 457.2 | 508 |
| 500x400 | 508 | 406.4 | 508 |
| 500x350 | 508 | 355.6 | 508 |
| 500x300 | 508 | 318.5 | 508 |
| Lưu ý: Những mục có đường kính danh nghĩa được đánh dấu (*) không có trong tiêu chuẩn JIS | |||
- Thép carbon ASTM A234 WPB
- Thép hợp kim ASTM A234 WP1, WP5, WP9, WP11, WP22
- Thép không gỉ ASTM A403 304/316
Loại: đồng tâm & lệch tâm
Độ dày thành: Sch10, Sch40, Sch80
Áp suất làm việc: 3000, 6000, 9000 KPa
Lớp phủ: Sơn đen, mạ kẽm, inox
Đặc điểm và ứng dụng của bầu giảm
Côn thu đồng tâm được sử dụng để nối các đoạn ống trên cùng một trục. Côn giảm đồng tâm có dạng hình nón và được sử dụng khi có sự thay đổi đường kính giữa các ống. Ví dụ: khi đường ống 114.3 mm chuyển đổi thành đường ống 76.3 mm. Bầu giảm đồng tâm có thể được sử dụng khi có sự thay đổi đường kính trên hệ thống đường ống.
Bầu giảm lệch tâm lại vừa có thể dùng để giảm hoặc tăng kích thước ống ở 2 đâu. Với đặc điểm mà anh em dễ nhận thấy nhất là có 1 cạnh song song, trong khi cạnh còn lại thì bị uốn cong xuống. Thiết kế này giúp tạo điều kiện cho dòng chảy không đối xứng. Dòng chảy nhanh hơn ở cạnh góc, từ đó làm tăng áp suất ở đoạn ống sau.
Ngoài ra thiết kế côn thu lệch tâm cũng có một ưu thế nữa, là giúp ngăn ngừa sự hình thành các bọt khí trong lòng ống. Nhân tố gây ra hiện tượng xâm thực, phá hủy đường ống, giảm tuổi thọ công trình.
Các loại bầu giảm nói chung thường được sử dụng ở:
- Ở phía đầu hút của máy bơm để đảm bảo không khí không tích tụ trong đường ống.
- Ở giữa các đoạn ống, tại vị trí cần thay đổi kích thước ống.
- Sử dụng ở các hệ thống đường ống trong nhà máy hóa chất và nhà máy điện. Nhằm bảo vệ đường ống khỏi các tác động bất lợi, hoặc hiện tượng biến dạng do nhiệt.
