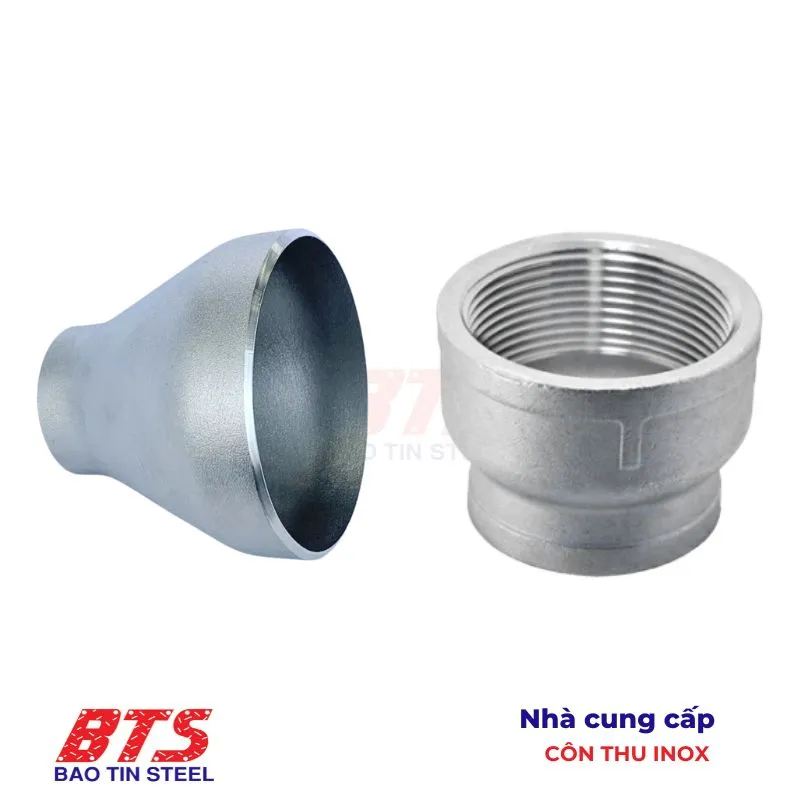

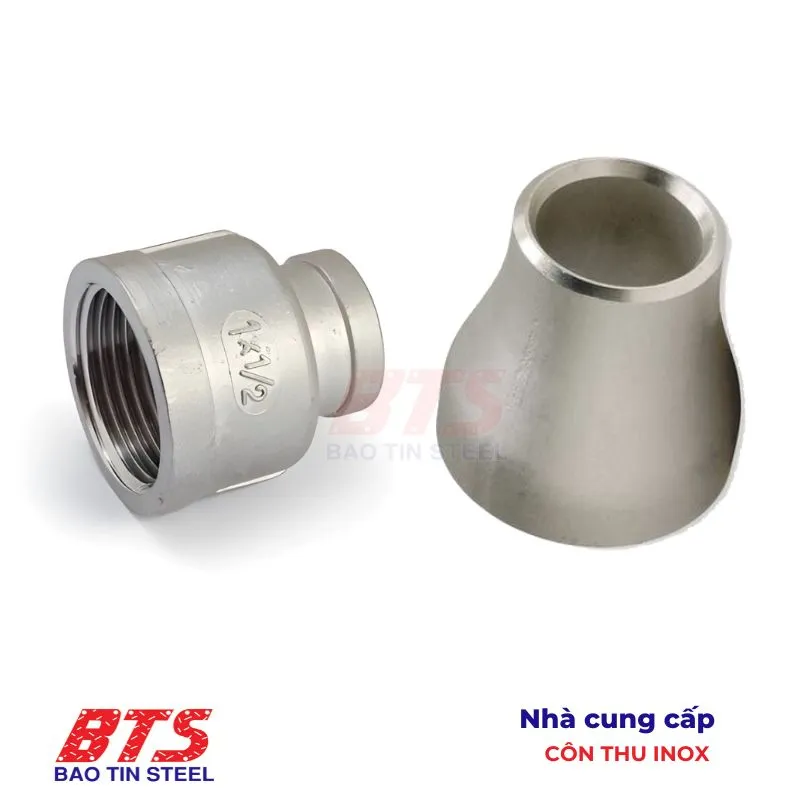

Côn thu inox là một thành phần trong hệ thống đường ống. Nó có tác dụng thay đổi kích thước đường ống từ ống đường kính lớn hơn sang ống đường kính nhỏ hơn.
Bầu giảm inox đặc biệt được sử dụng nhiều trong các ứng dụng vi sinh vì nó dễ lau chùi. Ngoài ra nó cũng được sử dụng cho các hệ thống đường ống gần biển, ống dẫn hóa chất, …
Tương tự các loại côn thu khác, nó cũng cho phép thay đổi kích thước đường ống, trong khi vẫn đáp ứng được các yêu cầu về lưu lượng hoặc để thích ứng với đường ống hiện có.
Thông số kỹ thuật của bầu giảm inox như thế nào? Cùng tìm hiểu trong bài viết dưới đây của Thép Bảo Tín nhé.
Xem thêm sản phẩm:
Thông số kỹ thuật côn thu inox FKK
Tương tự bầu giảm thép carbon, côn thu inox cũng có 2 dạng chính là:
- Bầu giảm inox đồng tâm
- Bầu giảm inox lệch tâm
Thông tin chi tiết sản phẩm:
- Tên sản phẩm: Côn thu inox FKK
- Kích thước OD1: 27,2 mm ~ 508 mm
- Kích thước OD2: 21,7 mm ~ 457,2 mm
- Độ dày thành: SCH 40, SCH 80
- Nhà sản xuất: FKK
- Xuất xứ: Nhật Bản, phân phối tại Việt Nam bơi công ty con là FKK Việt Nam.
Anh em có thể xem cụ thể kích thước, quy cách cảu bầu giảm inox FKK trong bảng dưới đây.
| Kích thước danh nghĩa | Đường kính ngoài | Chiều cao | |
|---|---|---|---|
| A | OD1 | OD2 | H |
| 20x15 | 27.2 | 21.7 | 38.1 |
| 25x20 | 34 | 27.2 | 50.8 |
| 25x15 | 34 | 21.7 | 50.8 |
| 32x25 | 42.7 | 34 | 50.8 |
| 32x20 | 42.7 | 27.2 | 50.8 |
| 32x15 | 42.7 | 21.7 | 50.8 |
| 40x32 | 48.6 | 42.7 | 63.5 |
| 40x25 | 48.6 | 34 | 63.5 |
| 40x20 | 48.6 | 27.2 | 63.5 |
| 40x15 | 48.6 | 21.7 | 63.5 |
| 50x40 | 60.5 | 48.6 | 76.2 |
| 50x32 | 60.5 | 42.7 | 76.2 |
| 50x25 | 60.5 | 34 | 76.2 |
| 50x20 | 60.5 | 27.2 | 76.2 |
| 65x50 | 76.3 | 60.5 | 88.9 |
| 65x40 | 76.3 | 48.6 | 88.9 |
| 65x32 | 76.3 | 42.7 | 88.9 |
| 65x25 | 76.3 | 34 | 88.9 |
| 80x65 | 89.1 | 76.3 | 88.9 |
| 80x50 | 89.1 | 60.5 | 88.9 |
| 80x40 | 89.1 | 48.6 | 88.9 |
| 80x32 | 89.1 | 42.7 | 88.9 |
| 80x25 * | 89.1 | 34 | 88.9 |
| 100x80 | 114.3 | 89.1 | 101.6 |
| 100x65 | 114.3 | 76.3 | 101.6 |
| 100x50 | 114.3 | 60.5 | 101.6 |
| 100x40 | 114.3 | 48.6 | 101.6 |
| 125x100 | 139.8 | 114.3 | 127 |
| 125x80 | 139.8 | 89.1 | 127 |
| 125x65 | 139.8 | 76.3 | 127 |
| 125x50 | 139.8 | 60.5 | 127 |
| 150x125 | 165.2 | 139.8 | 139.7 |
| 150x100 | 165.2 | 114.3 | 139.7 |
| 150x80 | 165.2 | 89.1 | 139.7 |
| 150x65 | 165.2 | 76.3 | 139.7 |
| 150x50 * | 165.2 | 60.5 | 139.7 |
| 200x150 | 216.3 | 165.2 | 152.4 |
| 200x125 | 216.3 | 139.8 | 152.4 |
| 200x100 | 216.3 | 114.3 | 152.4 |
| 250x200 | 267.4 | 216.3 | 177.8 |
| 250x150 | 267.4 | 216.3 | 177.8 |
| 250x125 | 267.4 | 165.2 | 177.8 |
| 300x250 | 318.5 | 267.4 | 203.2 |
| 300x200 | 318.5 | 216.3 | 203.2 |
| 300x150 | 318.5 | 165.2 | 203.2 |
| 350x300 | 355.6 | 318.5 | 330.2 |
| 350x250 | 355.6 | 267.4 | 330.2 |
| 350x200 | 355.6 | 216.3 | 330.2 |
| 400x350 | 406.4 | 355.6 | 355.6 |
| 400x300 | 406.4 | 318.5 | 355.6 |
| 400x250 | 406.4 | 267.4 | 355.6 |
| 400x200 | 406.4 | 216.3 | 355.6 |
| 450x400 | 457.2 | 406.4 | 381 |
| 450x350 | 457.2 | 355.6 | 381 |
| 450x300 | 457.2 | 318.5 | 381 |
| 450x250 | 457.2 | 267.4 | 381 |
| 500x450 | 508 | 457.2 | 508 |
| 500x400 | 508 | 406.4 | 508 |
| 500x350 | 508 | 355.6 | 508 |
| 500x300 | 508 | 318.5 | 508 |
| Lưu ý: Những mục có đường kính danh nghĩa được đánh dấu (*) không có trong tiêu chuẩn JIS | |||
Hoặc có thể xem trực tiếp Catalogue của FKK Việt Nam tại đây.
Đặc điểm và ứng dụng của bầu giảm
Côn thu đồng tâm được sử dụng để nối các đoạn ống trên cùng một trục. Côn giảm đồng tâm có dạng hình nón và được sử dụng khi có sự thay đổi đường kính giữa các ống. Ví dụ: khi đường ống 114.3 mm chuyển đổi thành đường ống 76.3 mm. Bầu giảm đồng tâm có thể được sử dụng khi có sự thay đổi đường kính trên hệ thống đường ống.Bầu giảm lệch tâm lại vừa có thể dùng để giảm hoặc tăng kích thước ống ở 2 đâu. Với đặc điểm mà anh em dễ nhận thấy nhất là có 1 cạnh song song, trong khi cạnh còn lại thì bị uốn cong xuống. Thiết kế này giúp tạo điều kiện cho dòng chảy không đối xứng. Dòng chảy nhanh hơn ở cạnh góc, từ đó làm tăng áp suất ở đoạn ống sau.Ngoài ra thiết kế côn thu lệch tâm cũng có một ưu thế nữa, là giúp ngăn ngừa sự hình thành các bọt khí trong lòng ống. Nhân tố gây ra hiện tượng xâm thực, phá hủy đường ống, giảm tuổi thọ công trình.
