Bạn đang cần tìm loại khớp nối mặt bích phục vụ kinh doanh hay lắp đặt trong các hệ thống đường ống? Với vai trò là nhà cung cấp phụ kiện đường ống, Thép Bảo Tín sẽ giải đáp khớp nối bích là gì? thông số kỹ thuật, cấu tạo, cách phân loại và báo giá chúng.
Nội dung chính
Khớp nối mặt bích là gì?
Khớp nối mặt bích (mối nối mặt bích) là phụ kiện kết nối các đường ống với nhau hoặc với máy bơm, van,…theo kiểu lắp đặt mặt bích. Ngoài kết nối, loại khớp nối này còn có nhiệm vụ chống rung hoặc hấp thu giãn nở nhiệt.
Dù chỉ là một phụ kiện đường ống nhỏ, nhưng khớp nối lắp bích lại có vai trò quan trọng trong hệ thống đường ống. Nếu không có thiết bị này thì việc kết nối các đường ống, van,… với nhau sẽ trở nên khó khăn và dễ gặp sự cố gây thiệt hại do áp lực hoặc rung lắc.
Thông số kỹ thuật chung của khớp nối lắp bích
- Kiểu kết nối: Mặt bích
- Chất liệu mặt bích: thép, inox,…
- Kích thước: DN40 – DN450
- Tiêu chuẩn kết nối: Mặt bích JIS 10K/16K, BS PN10/PN16, ANSI class 150, 300, DIN,….
- Áp lực làm việc: PN10, PN16,….
- Xuất xứ: Việt Nam, Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản,…
- Chất liệu: Cao su, inox,…
- Môi trường làm việc: Nước, xăng dầu, nước thải,….

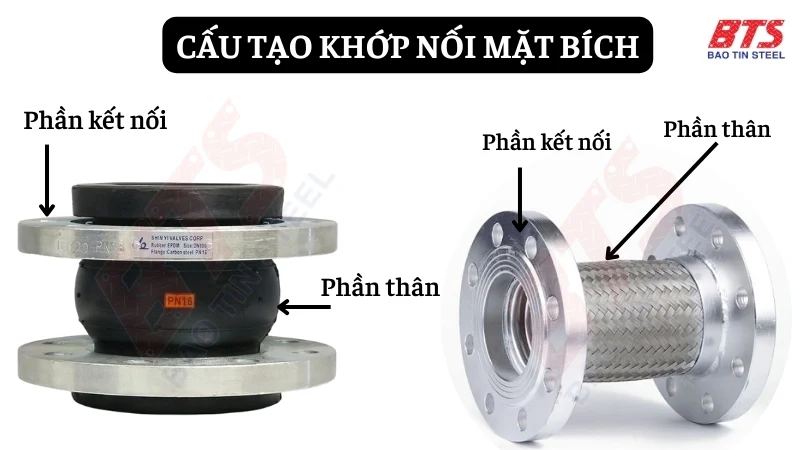

Cấu tạo của khớp nối lắp bích
Khớp nối lắp bích có cấu tạo không quá phức tạp. Nó gồm các bộ phận như: phần thân khớp nối và phần kết nối. Chức năng chính của mỗi bộ phận này cụ thể là:
- Phần thân kết nối: là bộ phận tiếp xúc trực tiếp với môi chất dẫn của đường ống. Thân khớp nối được làm từ cao su tổng hợp hoặc inox, với nhiệm vụ làm giãn nở và chống rung.
- Phần kết nối: Bộ phận này có dạng kết nối bích hoặc kết nối ren, nó thường được chế tạo bằng vật liệu thép, inox dù ở dạng khớp nối nào.

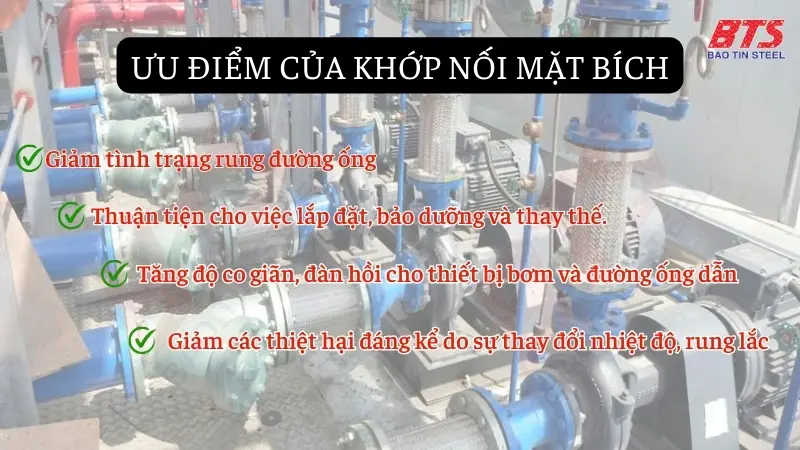

Ưu điểm của khớp nối lắp bích
Mỗi loại phụ kiện đều có những ưu điểm – nhược điểm riêng, phụ kiện khớp nối lắp bích cũng vậy. Vậy ưu điểm của khớp nối lắp bích là gì?
- Tăng độ co giãn, đàn hồi cho thiết bị bơm và đường ống dẫn
- Khả năng chống va đập
- Giảm tình trạng rung đường ống
- Chịu áp suất cao
- Chống ăn mòn hiệu quả
- Tính linh hoạt
- Chiều dài khớp nối tuỳ vào yêu cầu sử dụng
- Nhờ thiết kế của khớp nối nên việc lưu thông lưu chất dễ dàng và thuận tiện hơn
- Với thiết kế mặt bích nên thuận tiện cho việc lắp đặt, bảo dưỡng và thay thế.
- Giảm các thiệt hại đáng kể do sự thay đổi nhiệt độ, rung lắc
Với những ưu điểm này làm cho khớp nối lắp bích là một giải pháp hiệu quả và linh hoạt trong nhiều ứng dụng khác nhau.
Phân loại khớp nối mặt bích
Hiện nay, trên thị trường có rất nhiều loại khớp nối lắp bích, chúng có nhiều cách phân loại. Chẳng hạn như: theo chức năng, theo vật liệu,… Nếu bạn tìm kiếm câu hỏi “các loại khớp nối lắp bích” trên Google thì sẽ có rất nhiều thông tin. Hiểu được vấn đề này, dưới đây Thép Bảo Tín sẽ giới thiệu đến các bạn những sản phẩm khớp nối lắp bích được sử dụng phổ biến hiện nay. Đặc biệt những khớp nối này đang được phân phối tại Thép Bảo Tín.

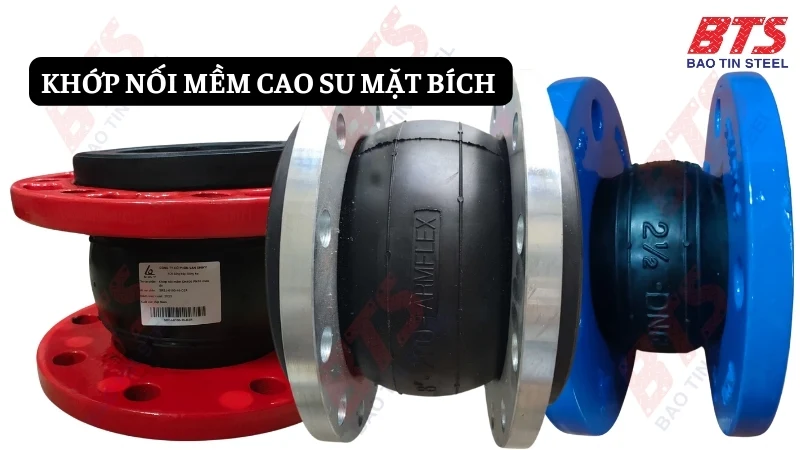

Khớp nối mềm cao su mặt bích
Khớp nối cao su mặt bích hay còn gọi là khớp chống rung là loại khớp nối mềm mặt bích được làm từ cao su đan xen với lớp bố thép bên trong để tăng sức bền và độ đàn hồi cho khớp nối. Sản phẩm khớp nối mềm cao su nối bích thường được lắp đặt giữa các đường ống, trước những chỗ có nhiều rung lắc như: trước máy bơm hoặc những đường ống cố định quá dài.
Tên tiếng anh của khớp nối mềm cao su nối bích là Rubber Expansion Joint.
Thông số kỹ thuật khớp nối cao su lắp bích
- Kích thước: DN40 – DN400
- Vật liệu: thân cao su EPDM, mặt bích thép mạ kẽm hoặc mặt bích inox 304, 316. Hiện nay, các loại mối nối cao su mặt bích được dùng phổ biến: Khớp nối mềm cao su lắp bích thép, khớp nối mềm cao su mặt bích inox (khớp nối cao su mặt bích inox),…
- Áp lực làm việc: Max 16 bar
- Kết nối: Mặt bích chuẩn JIS 10K, BS PN10, BS PN16, DIN, ANSI class 150, 300,…
- Môi trường: nước, nước thải, nước biển,….

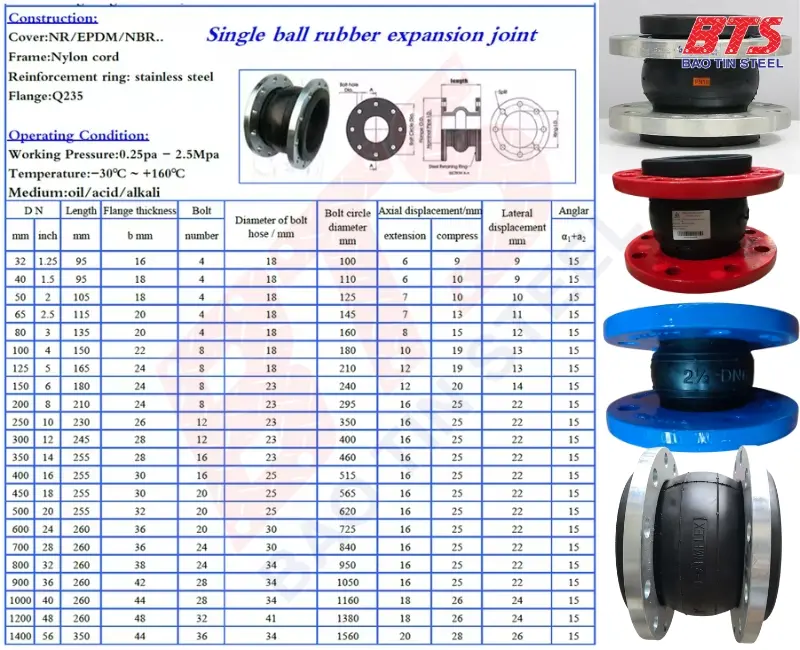

Các bạn có thể tham khảo hình ảnh dưới đây để hiểu rõ hơn về thông số kỹ thuật khớp nối mềm cao su JIS 10K:

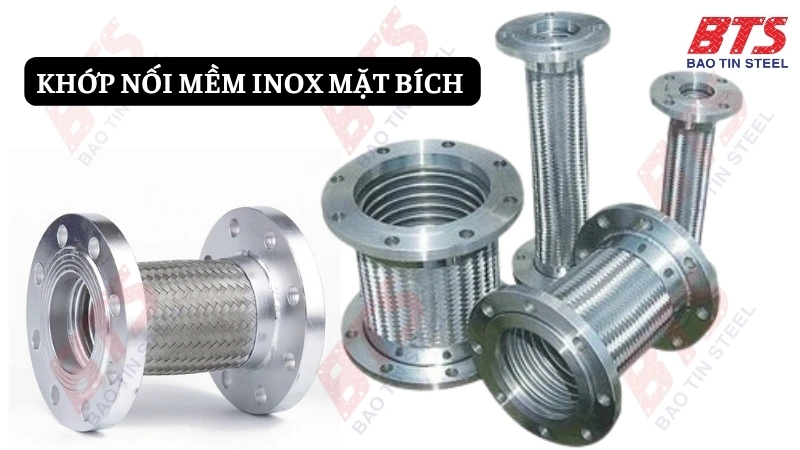

Khớp nối mềm inox mặt bích

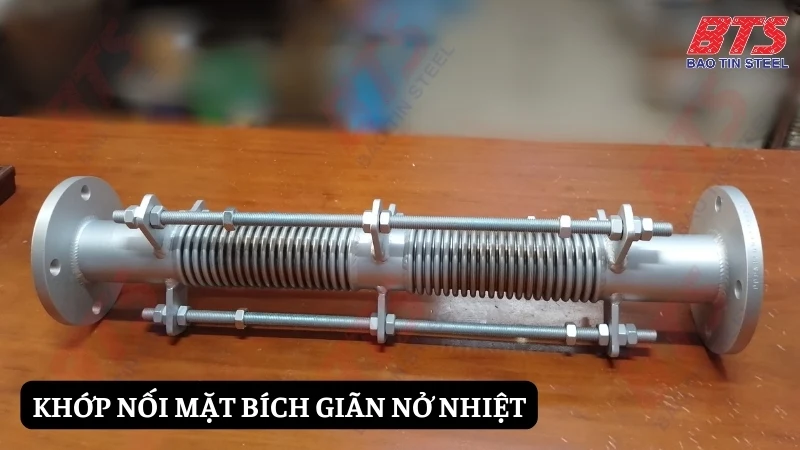

Khớp nối mềm inox mặt bích (khớp nối giãn nở mặt bích hay ống bù trừ giãn nở nhiệt) là loại khớp nối mềm nối bích được làm từ vật liệu inox/ thép không gỉ (SUS304, 316,…). So với khớp nối mềm cao su thì khớp nối inox có khả năng co giãn kém hơn. Tuy nhiên, thiết bị này có thể chịu lực và chống ăn mòn tốt, phù hợp với những hệ thống đường ống phải chịu áp lực lớn.
Khớp nối mềm inox lắp bích có tên tiếng anh là Stainless Steel Flanged Flexible Coupling.
Thông số kỹ thuật của khớp nối mềm inox
- Kích thước: DN40 – DN400
- Vật liệu thân: Inox 304, 316,…
- Xuất xứ: Việt Nam, Trung Quốc, Đài Loan,….
- Kết nối: Mặt bích chuẩn JIS 10K, BS PN10, BS PN16, DIN, ANSI class 150, 300,…
- Chiều dài có thể gia công theo yêu cầu của khách hàng

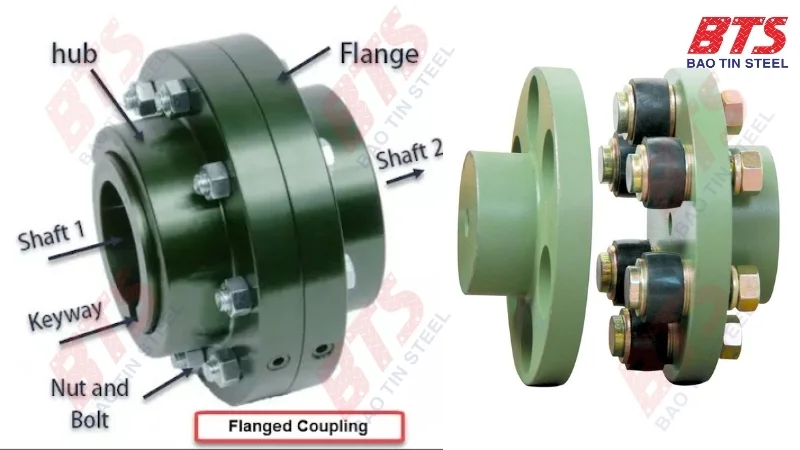

Khớp nối trục mặt bích
Khớp nối trục nối bích (Flange Coupling) là sản phẩm khớp nối được thiết kế giúp căn chỉnh trục và duy trì sự liên kết, với mặt bích nằm trên 2 ống măng sông, số lượng lỗ bắt bulông trên hai mặt bích bằng nhau để gắn bulong vào. Loại khớp nối này được sử dụng phổ biến cho việc tải nặng.
Khớp nối trục nối bích đóng vai trò quan trọng trong việc hỗ trợ truyền chuyển động từ chi tiết này đến chi tiết khác. Bên cạnh đó, chúng còn có công dụng ngăn ngừa quá tải, giảm tải trọng động,…

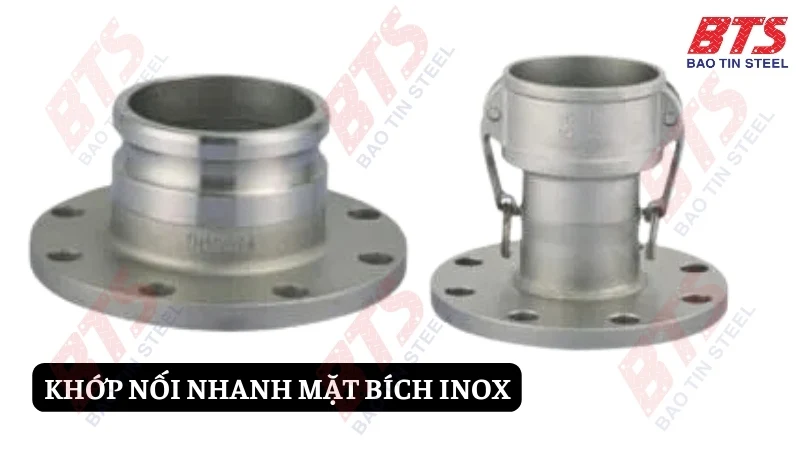

Khớp nối nhanh lắp bích
Khớp nối nhanh mặt bích là công cụ dùng để kết nối trong các hệ thống công trình xây dựng hoặc máy móc công nghiệp như: trục cẩu máy bơm, hệ thống đường ống thuỷ lực, ống dẫn, động cơ,…. một cách chính xác và nhanh nhất.
Trong các loại khớp nối nhanh lắp bích thì khớp nối nhanh mặt bích inox được sử dụng phổ biến. Đây là khớp nối nhanh làm từ chất liệu inox (thép không gỉ) một đầu mặt bích và 1 đầu liên kết nhanh. Chúng có kích thước đa dạng: DN15 – DN100

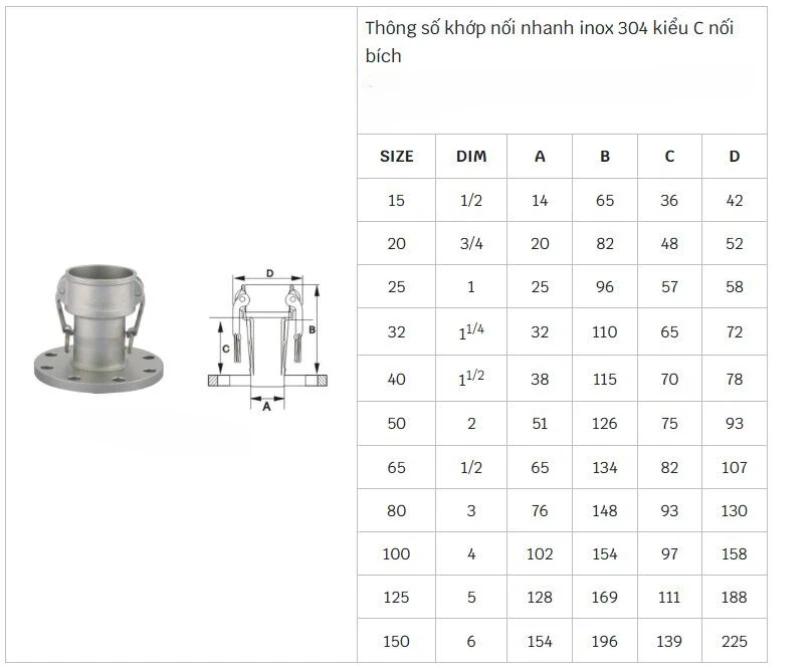

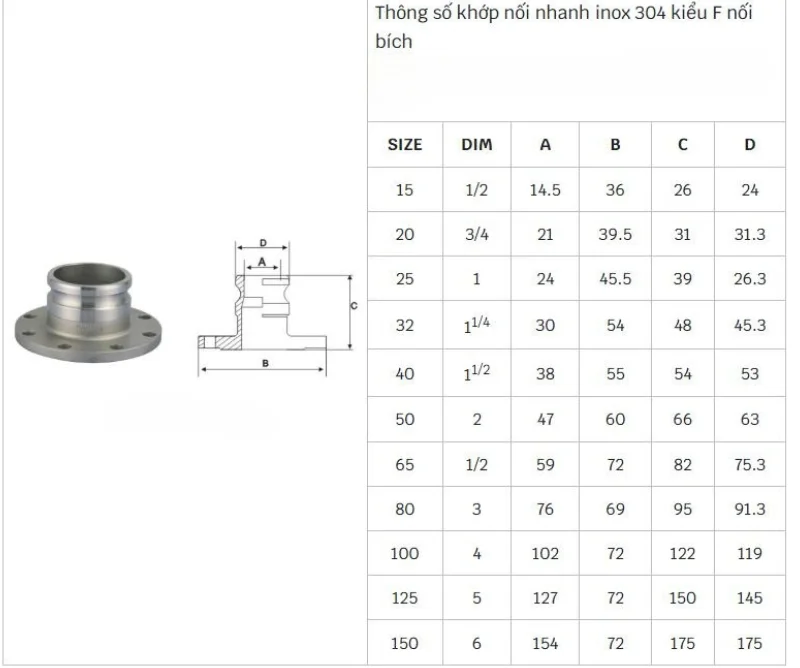

Một số khớp nối nhanh lắp bích inox phổ biến hiện nay: kiểu F, C.
Dưới đây là hình ảnh minh hoạ cụ thể:
Vị trí khớp nối nhanh mặt bích có thể sử dụng tại các ứng dụng như hệ thống nhà máy xử lý nước thải, đường ống dẫn nước sinh hoạt, ống nước tưới cây nông nghiệp, hệ thống xe bồn nước, ống dẫn xăng, dầu,….
Đến đây chắc bạn đã biết được có bao nhiêu loại mối nối mặt bích phổ biến rồi đúng không? Tuy nhiên, một trong những vấn đề bạn cần phải quan tâm nữa chính là cách lắp đặt. Để hiểu rõ hơn về thông tin này, các bạn có thể tham khảo bài viết cách lắp mặt bích đúng cách.
Báo giá khớp nối mặt bích
Hiện nay, Thép Bảo Tín chuyên cung cấp các loại khớp nối động cơ mặt bích, khớp nối trục và mặt bích, khớp nối mềm,….. xuất xứ Đài Loan, Hàn Quốc, Trung Quốc,…. Tất cả các sản phẩm đều chính hãng, đa dạng mẫu mã, giá thành cạnh tranh, uy tín và chất lượng.

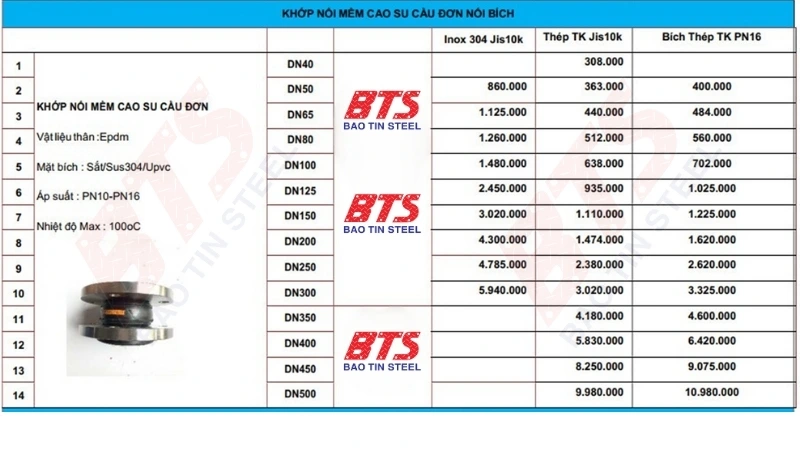

Khớp nối mềm cao su lắp bích là loại khớp nối mềm được dùng phổ biến hiện nay. Nhu cầu mua loại thiết bị này cũng rất lớn. Vì vậy, Thép Bảo Tín sẽ cung cấp thông tin về giá khớp nối mềm cao su mặt bích cho mọi người. Theo đó, giá này cũng có sự khác biệt tùy vào tiêu chuẩn cũng như kích thước (bảng sẽ nêu cụ thể). Ngoài ra, giá cũng có sự khác biệt bởi chất liệu, thương hiệu, tình hình thị trường.
Lưu y: Dưới đây chỉ là GIÁ THAM KHẢO của khớp nối mềm cao su nối bích. Mức giá có thể thay đổi theo từng thời điểm. Vì vậy, nếu bạn muốn biết giá mới nhất, chính xác nhất, hãy gọi liên hệ với chúng tôi qua Hotline: 0932 059 176 hoặc điền vào biểu mẫu dưới đây:
Mua khớp nối mặt bích ở đâu chính hãng, giá tốt?
Nếu quý khách đang có nhu cầu tìm kiếm một nhà đơn vị cung cấp các loại khớp nối lắp bích chất lượng chính hãng, giá tốt thì THÉP BẢO TÍN là một đơn vị quý khách nên cân nhắc.
Với hơn 10 năm kinh nghiệm hoạt động trong ngành, Thép Bảo Tín cung cấp phụ kiện đường ống, ống thép, van công nghiệp, mặt bích và sản phẩm khớp nối lắp bích với đầy đủ quy cách, tiêu chuẩn, đáp ứng các yêu cầu khách hàng. Các sản phẩm được kiểm tra và kiểm soát chất lượng chặt chẽ.
Đội ngũ nhân viên giàu kinh nghiệm, có chuyên môn cao sẵn sàng tư vấn và hỗ trợ cho khách hàng 24/7. Chúng tôi sẽ đồng hành cùng khách hàng trong quá trình chọn lựa và sử dụng khớp nối lắp bích.
Thép Bảo Tín đặt chất lượng sản phẩm và sự hài lòng của khách hàng lên hàng đầu. Với cam kết chất lượng và dịch vụ. Thép Bảo Tín là địa chỉ đáng tin cậy để khách hàng tìm kiếm khi có nhu cầu dùng các sản phẩm về thép, phụ kiện.
Bài viết đã cung cấp một số thông tin về khớp nối mặt bích. Mong rằng những nội dung Thép Bảo Tín chia sẻ sẽ hữu ích với các bạn và giúp bạn tìm được loại mối nối mặt bích phù hợp với nhu cầu sử dụng.
