Van một chiều lò xo Shin Yi là thiết bị chuyên dụng ngăn dòng chảy ngược, bảo vệ hệ thống đường ống và máy bơm, giảm thiểu tiếng ồn và hiện tượng búa nước. Sản phẩm được thiết kế theo tiêu chuẩn quốc tế, sử dụng vật liệu gang cầu kết hợp lò xo inox bền bỉ, sơn phủ epoxy chống ăn mòn, phù hợp cho các hệ thống cấp thoát nước và công nghiệp. Kiểu kết nối mặt bích đa tiêu chuẩn, dễ lắp đặt và bảo trì, đáp ứng dải kích thước DN50–DN300 và áp lực làm việc PN10, PN16, PN25.

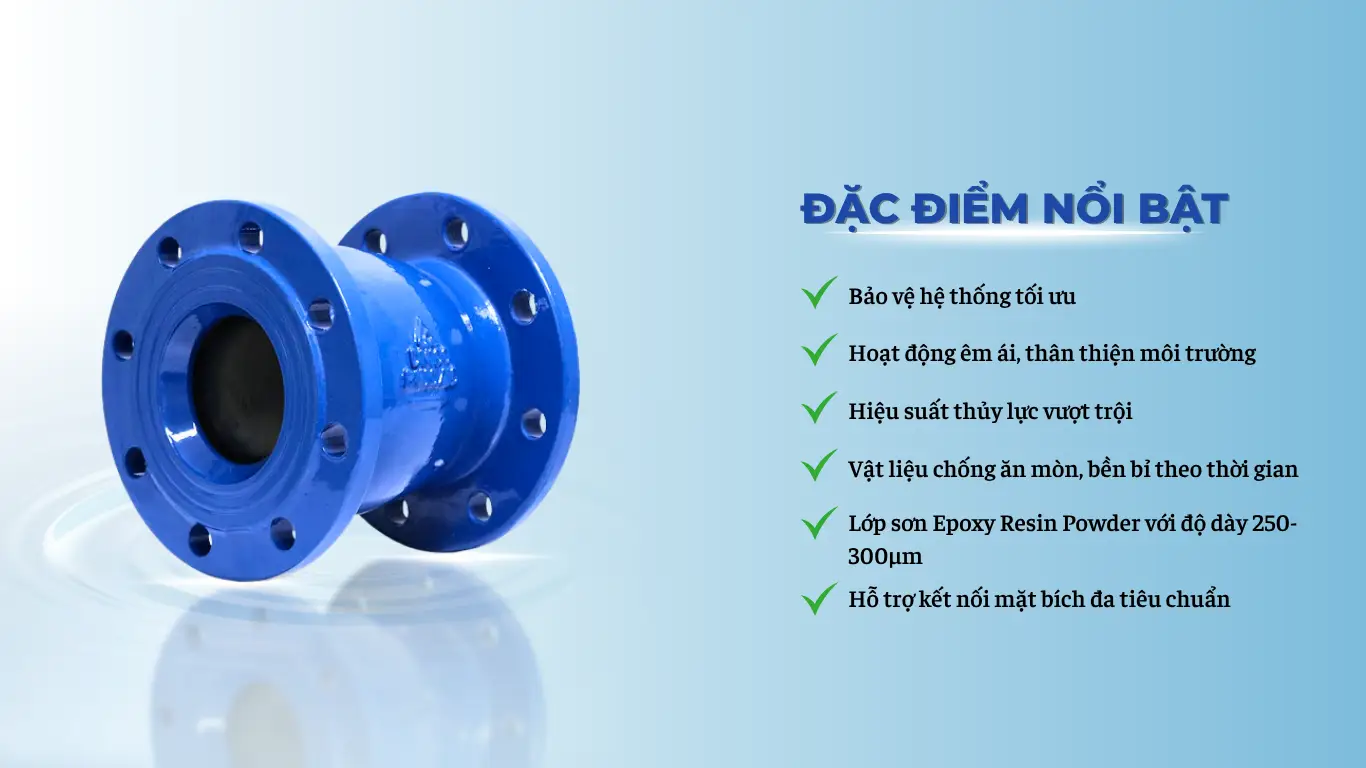

Đặc điểm nổi bật của van một chiều lò xo Shin Yi
Điều gì làm nên sự khác biệt của van một chiều lò xo SCVX Shin Yi? Đó chính là sự kết hợp hoàn hảo giữa thiết kế thông minh và vật liệu cao cấp, mang lại những ưu điểm vượt trội mà bạn không thể bỏ qua.
- Bảo vệ hệ thống tối ưu trước dòng chảy ngược khi máy bơm ngừng hoạt động đột ngột hoặc xảy ra sự cố áp lực.
- Hoạt động êm ái, thân thiện môi trường với cơ chế đóng nhẹ nhàng dựa trên áp lực nước
- Hiệu suất thủy lực vượt trội với thiết kế cấu trúc dẫn dòng chảy tiên tiến, giúp dòng chảy ổn định, giảm tối đa tổn thất áp lực. Qua đó giúp máy bơm hoạt động hiệu quả hơn và tiết kiệm năng lượng.
- Vật liệu chống ăn mòn, bền bỉ theo thời gian
- Lớp sơn Epoxy Resin Powder với độ dày 250-300µm sáng bóng tạo một lớp bảo vệ vững chắc, chống gỉ sét hiệu quả và kéo dài tuổi thọ của van.
- Hỗ trợ kết nối mặt bích đa tiêu chuẩn (PN10, PN16, PN25, JIS, ASME), van SCVX có thể dễ dàng lắp đặt vào nhiều hệ thống đường ống khác nhau.

Thông số kỹ thuật của van một chiều lò xo Shin Yi
Để bạn dễ dàng lựa chọn sản phẩm phù hợp nhất, dưới đây là bảng thông số kỹ thuật chi tiết của van một chiều lò xo SCVX, cung cấp đầy đủ thông tin về kích thước, tiêu chuẩn và điều kiện làm việc.
Thông số kỹ thuật – Van một chiều lò xo SCVX
Hạng mục | Thông tin |
Mã sản phẩm | SCVX |
Kích thước | DN50 – DN300 |
Tiêu chuẩn thiết kế | BS EN 1074-3 |
Tiêu chuẩn khoảng cách 2 mặt bích (Face to Face) | BS EN 558-1 Table 1 Series 14 / DIN 3202-1 Series F4 |
Kiểu kết nối | Mặt bích (Flanged) |
Tiêu chuẩn kết nối & áp lực làm việc | DIN 2632, DIN 2633, BS 4504 – PN10, PN16, PN25; JIS B2220 – 5K, 10K, 16K, 20K; ASME B16.42 – 150LB |
Sơn phủ | Epoxy Resin Powder |
Tiêu chuẩn sơn | JIS K 5551:2002 (TCVN 9014:2011) |
Màu sắc | Xanh – Đỏ |
Độ dày lớp sơn | 250–300 µm |
Nhiệt độ làm việc | -10 ~ 80°C |
Môi trường làm việc | Hệ thống nước (Water Systems) |

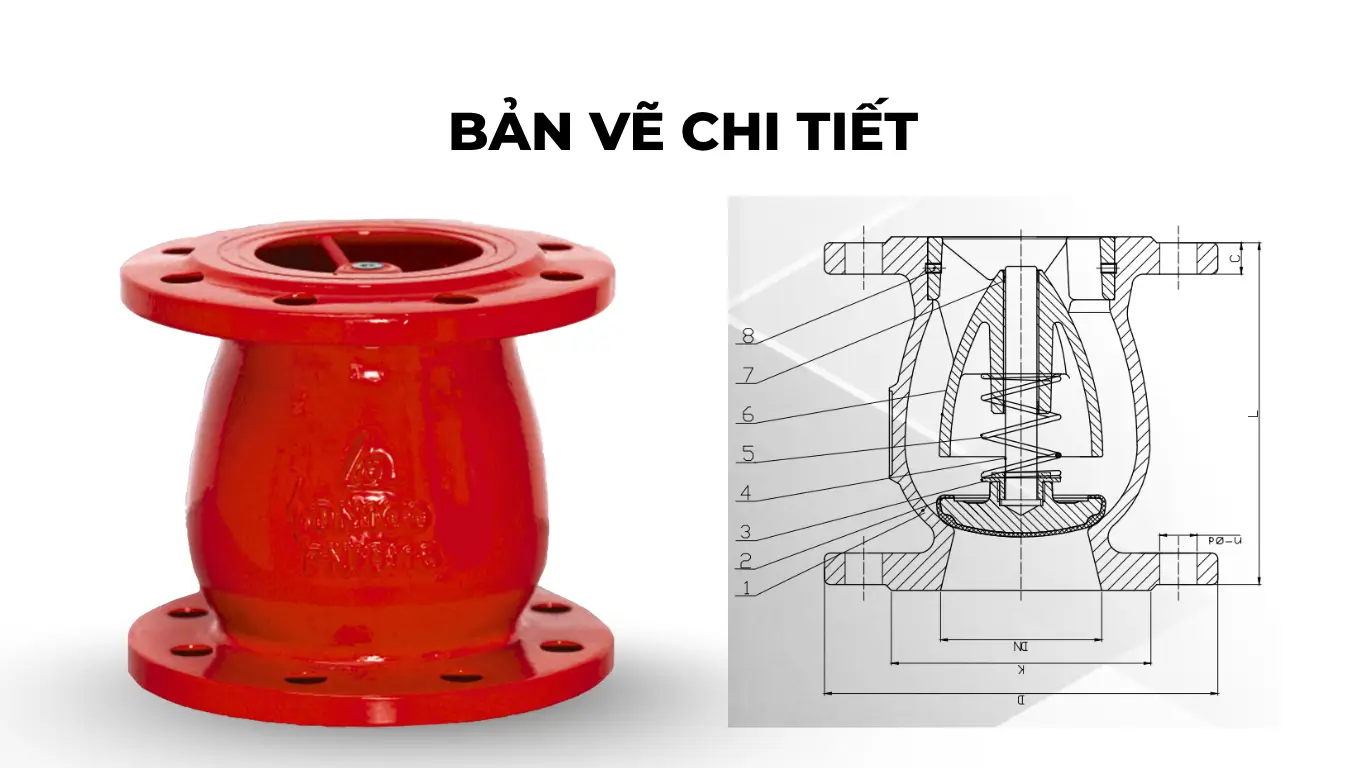

Bảng quy cách sản phẩm – Van một chiều lò xo SCVX

DN (mm) | Model | L (mm) | D (mm) | K – PN10 | K – PN16 | K – PN25 | n-Ød – PN10 | n-Ød – PN16 | n-Ød – PN25 | C – PN10 | C – PN16 | C – PN25 |
50 | SCVX-0050 | 150 | 165 | 125 | 125 | 125 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 19 | 19 | 19 |
65 | SCVX-0065 | 170 | 185 | 145 | 145 | 145 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 19 | 19 | 19 |
80 | SCVX-0080 | 180 | 200 | 160 | 160 | 160 | 8-Ø19 | 8-Ø19 | 8-Ø19 | 19 | 19 | 19 |
100 | SCVX-0100 | 190 | 220 | 180 | 180 | 180 | 8-Ø19 | 8-Ø19 | 8-Ø19 | 19 | 19 | 19 |
125 | SCVX-0125 | 200 | 250 | 210 | 220 | 220 | 8-Ø19 | 8-Ø28 | 8-Ø28 | 19 | 19 | 19 |
150 | SCVX-0150 | 210 | 285 | 240 | 250 | 250 | 8-Ø23 | 8-Ø23 | 8-Ø23 | 19 | 20 | 20 |
200 | SCVX-0200 | 230 | 340 | 295 | 310 | 310 | 8-Ø23 | 12-Ø23 | 12-Ø23 | 22 | 22 | 22 |
250 | SCVX-0250 | 250 | 405 | 350 | 355 | 370 | 12-Ø23 | 12-Ø28 | 12-Ø28 | 22 | 24.5 | 24.5 |
300 | SCVX-0300 | 270 | 460 | 400 | 410 | 430 | 12-Ø23 | 12-Ø28 | 12-Ø28 | 24.5 | 27.5 | 27.5 |
Ứng dụng van một chiều lò xo Shin Yi trong thực tế
Nhờ những ưu điểm vượt trội về thiết kế và vật liệu, van một chiều lò xo SCVX của Shin Yi được tin dùng trong nhiều lĩnh vực khác nhau, mang lại hiệu quả cao và sự an tâm tuyệt đối.
- Hệ thống cấp nước sạch đô thị: Đảm bảo dòng nước chỉ chảy một chiều, bảo vệ các trạm bơm và mạng lưới đường ống chính.
- Hệ thống thoát nước và xử lý nước thải: Ngăn chặn nước thải chảy ngược, giữ vệ sinh môi trường và bảo vệ thiết bị.
- Trạm bơm công nghiệp: Giảm tiếng ồn, hạn chế búa nước, giúp hoạt động sản xuất diễn ra liên tục, không bị gián đoạn bởi các sự cố áp lực.
- Hệ thống phòng cháy chữa cháy (PCCC): Giữ áp lực ổn định trong đường ống PCCC, đảm bảo hệ thống luôn sẵn sàng hoạt động trong trường hợp khẩn cấp.
- Hệ thống cấp nước tòa nhà cao tầng: Ổn định áp lực, giảm rung lắc và tiếng ồn trong hệ thống đường ống, mang lại sự thoải mái cho cư dân.
Lợi ích kinh tế khi sử dụng van một chiều lò xo Shin Yi
- Giảm chi phí sửa chữa & thay thế thiết bị: Ngăn dòng chảy ngược gây hỏng máy bơm, đường ống và các thiết bị khác, giúp hạn chế sự cố và kéo dài tuổi thọ hệ thống.
- Tiết kiệm năng lượng vận hành: Thiết kế tối ưu thủy lực giảm tổn thất áp lực, giúp máy bơm hoạt động hiệu quả hơn và tiêu thụ ít điện năng hơn.
- Giảm chi phí bảo trì: Cấu tạo đơn giản, dễ tháo lắp và bảo dưỡng, giúp tiết kiệm thời gian và chi phí nhân công.
- Tăng tuổi thọ toàn bộ hệ thống: Vật liệu chống ăn mòn và lớp sơn epoxy bền bỉ giúp van hoạt động ổn định lâu dài, giảm tần suất thay mới.
- Hạn chế thiệt hại do ngừng sản xuất: Hoạt động êm ái, giảm búa nước, tránh tình trạng dừng dây chuyền đột ngột do sự cố áp lực.
- Tối ưu vốn đầu tư dài hạn: Sử dụng van chất lượng cao giúp doanh nghiệp giảm chi phí vòng đời sản phẩm (Life Cycle Cost), mang lại hiệu quả tài chính bền vững.
Hướng dẫn sử dụng và lắp đặt
Để van hoạt động hiệu quả và bền bỉ nhất, hãy tuân thủ các bước lắp đặt và sử dụng dưới đây.
Chuẩn bị trước khi lắp đặt
- Kiểm tra sản phẩm: Đảm bảo van đúng kích cỡ, tiêu chuẩn áp lực và tình trạng không bị hư hại.
- Làm sạch đường ống: Loại bỏ bụi bẩn, gỉ sét, mảnh kim loại hoặc dị vật có thể làm kẹt đĩa van.
- Chuẩn bị gioăng làm kín: Chọn gioăng phù hợp (EPDM, PTFE…) tương thích với môi trường làm việc.
Các bước lắp đặt van 1 chiều lò xo Shin Yi
Bước 1: Xác định vị trí lắp đặt
- Lắp ở đường ống ngang hoặc đứng (chiều dòng chảy từ dưới lên).
- Mũi tên trên thân van phải trùng với hướng dòng chảy.
Bước 2: Căn chỉnh đồng tâm
- Đặt van vào giữa hai mặt bích, căn chỉnh đúng tâm để tránh lệch trục gây hỏng đĩa van.
Bước 3: Đặt gioăng
- Lắp gioăng làm kín đúng vị trí giữa mặt bích và van.
Bước 4: Siết bu lông
- Lắp bu lông và siết đều theo hình sao (đối xứng) để tránh cong vênh thân van.
- Không siết quá chặt gây biến dạng gioăng hoặc thân van.
Bước 5: Kiểm tra sau lắp đặt
- Xoay nhẹ đĩa van bằng tay (nếu có thể) để kiểm tra hoạt động.
- Tiến hành chạy thử hệ thống, quan sát xem có rò rỉ hoặc tiếng ồn bất thường không.
=> Xem thêm: Cách lắp đặt van một chiều đúng chuẩn kỹ thuật
Hướng dẫn sử dụng
- Van hoạt động tự động nhờ áp lực dòng chảy, không cần điều khiển thủ công.
- Chỉ dùng cho môi trường nước sạch hoặc nước đã xử lý, tránh chất lỏng có hạt rắn lớn.
- Không sử dụng cho môi trường có nhiệt độ vượt quá 80°C hoặc áp lực vượt tiêu chuẩn thiết kế.
Bảo trì & lưu ý an toàn
- Bảo trì định kỳ 6–12 tháng: Vệ sinh bề mặt đĩa van và kiểm tra lò xo.
- Nếu phát hiện rò rỉ hoặc tiếng ồn bất thường, cần kiểm tra gioăng và độ đóng kín của đĩa van.
- Khi tháo van để bảo trì, xả hết áp lực trong đường ống để đảm bảo an toàn.
Van một chiều lò xo SCVX của Shin Yi không chỉ là một sản phẩm, mà còn là một giải pháp toàn diện cho sự an toàn và hiệu quả của hệ thống đường ống của bạn. Với chất lượng vượt trội, độ bền cao và khả năng hoạt động êm ái, đây chính là sự đầu tư thông minh mang lại lợi ích kinh tế lâu dài.
Đặt hàng ngay hôm nay để nhận van chính hãng, bảo hành trọn vẹn và dịch vụ hỗ trợ kỹ thuật tận tình từ Thép Bảo Tín!
