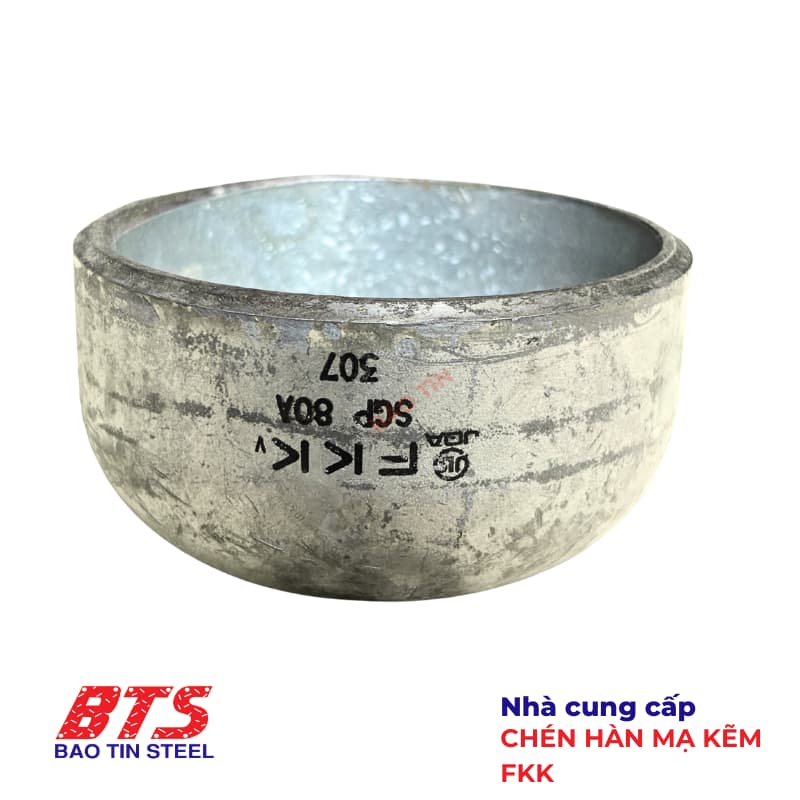

Chén hàn mạ kẽm FKK là phụ kiện hàn được sử dụng trong hệ thống đường ống dẫn chất lỏng hoặc khí. Nó thường được đặt ở cuối đường ống để bịt kín và kết thúc đường ống.
Thông số kỹ thuật của nó như thế nào? Mời các bác xem trong bài viết này của Thép Bảo Tín nhé.
Thông số kỹ thuật của chén hàn mạ kẽm FKK
Tại Thép Bảo Tín, chúng mình cung cấp chén hàn của FKK có quy cách như sau:
- Đường kính danh nghĩa: DN15 ~ DN500.
- Kích thước: 21,7 mm ~ 508 mm.
- Độ dày thành: SGP, SCH40, SCH80.
- Tiêu chuẩn sản xuất: JIS B2311
Quy cách cụ thể, anh em xem trong bảng dưới đây nhé. Hoặc xem thêm trong Catalogue phụ kiện FKK.
Quy cách chén hàn FKK
| Đường kính danh nghĩa (DN) | Đường kính ngoài (OD) | Chiều cao | Trọng lượng (Kg) | ||||
|---|---|---|---|---|---|---|---|
| mm | mm | E | E1 | Giới hạn độ dày | SGP | SCH40 | SCH80 |
| 15 | 21,7 | 25,4 | - | - | 0,038 | 0,038 | 0,051 |
| 20 | 27,2 | 25,4 | - | - | 0,048 | 0,049 | 0,067 |
| 25 | 34 | 38,1 | - | - | 0,103 | 0,109 | 0,144 |
| 32 | 42,7 | 38,1 | - | - | 0,141 | 0,145 | 0,197 |
| 40 | 48,6 | 38,1 | - | - | 0,162 | 0,171 | 0,236 |
| 50 | 60,5 | 38,1 | 44,5 | 5,5 | 0,228 | 0,234 | 0,33 |
| 65 | 76,3 | 38,1 | 50,8 | 7 | 0,339 | 0,42 | 0,565 |
| 80 | 89,1 | 50,8 | 63,5 | 7,6 | 0,507 | 0,664 | 0,917 |
| 100 | 114,3 | 63,5 | 76,2 | 8,6 | 0,877 | 1,17 | 1,68 |
| 125 | 139,8 | 76,2 | 88,9 | 9,5 | 1,29 | 1,9 | 2,73 |
| 150 | 165,2 | 88,9 | 101,6 | 11 | 1,99 | 2,83 | 4,38 |
| 200 | 216,3 | 101,6 | 127 | 12,7 | 3,61 | 5,11 | 7,91 |
| 250 | 267,4 | 127 | 152,4 | 12,7 | 6,33 | 8,92 | 16,4 |
| 300 | 318,5 | 152,4 | 177,8 | 12,7 | 9,43 | 14,1 | 26,4 |
| 350 | 355,6 | 165,1 | 190,5 | 12,7 | 13,2 | 18,6 | 34,9 |
| 400 | 406,4 | 177,8 | 203,2 | 12,7 | 16,6 | 26,7 | 49 |
| 450 | 457,2 | 203,2 | 228,6 | 12,7 | 21,2 | 41,5 | 69 |
| 500 | 508 | 228,6 | 254 | 12,7 | 26,4 | 54,1 | 93,8 |
Ứng dụng của chén hàn FKK
Hầu như đa số các đường ống dẫn công nghiệp đều cần sử dụng tới chén hàn, để kết thúc đường ống.
Chén hàn FKK với nhiều ưu điểm như: độ bền cao, chịu áp lực tốt, chống ăn mòn, chống OXH tốt. Nên được rất nhiều khách hàng của Thép Bảo Tín lựa chọn sử dụng.
Có thể kể đến các công trình như:
- Hệ thống đường ống dẫn dầu
- Hệ thống đường ống dẫn khí đốt
- Hệ thống đường ống cấp thoạt nước đô thị
- Hệ thống đường ống cấp nước sinh hoạt của chung cư
- Hệ thống đường ống PCCC
Ngoài chén hàn FKK thì tại Thép Bảo Tín cũng kinh doanh thêm rất nhiều chủng loại sản phẩm khác nữa nhé. Như phụ kiện mặt bích nhập khẩu, phụ kiện hàn, phụ kiện ren, …
Anh em có cần ống thép đen, ống thép mạ kẽm, ống thép đúc nhập khẩu, ống thép hàn cỡ lớn. Thì Thép Bảo Tín đều có nhé!
