Trong kỹ thuật và sản xuất, chỉ một nhầm lẫn nhỏ giữa các ký hiệu đường kính cũng có thể dẫn đến sai lệch toàn bộ dây chuyền hoặc gây lãng phí vật tư nghiêm trọng. Thực tế, rất nhiều người vẫn đang “đau đầu” khi phải phân biệt:
- φ (Phi): Thường dùng cho đường kính ngoài, nhưng thực tế đo đạc lại hay bị lệch.
- DN (Nominal Diameter): Tên gọi là “đường kính định danh”, nhưng nó không phải đường kính trong cũng chẳng phải ngoài.
- D và d: Khi nào viết hoa, khi nào viết thường để không nhầm giữa trục và lỗ?
- M (Metric): Ký hiệu riêng cho ren bu lông, dễ bị đánh đồng với kích thước phổ thông.
Bài viết này sẽ hệ thống lại ngắn gọn, trực quan nhất về các ký hiệu đường kính, giúp bạn tự tin đọc chuẩn bản vẽ – chọn đúng phụ kiện chỉ trong 5 phút.
Nội dung chính
Ký hiệu của đường kính là gì?
Ký hiệu phổ biến nhất của đường kính là φ (đọc là Phi). Tuy nhiên, trong kỹ thuật, tùy vào đối tượng (ống thép, bu lông, hay hình học cơ bản) mà ký hiệu này sẽ thay đổi để thể hiện những ý nghĩa khác nhau:
Ký hiệu φ (Phi)
Là ký hiệu dùng để chỉ đường kính thực tế của các vật thể có hình trụ hoặc hình tròn (như thép thanh, ống nhựa, lỗ khoan). Đơn vị: Thường tính bằng milimet (mm). Ví dụ: φ21 nghĩa là đường kính ngoài của vật đó đo được chính xác là 21mm.
Ký hiệu DN (Diameter Nominal)
Là đường kính danh định (hay đường kính tên gọi). Đây là con số tiêu chuẩn để phân loại các loại ống công nghiệp. DN không phải là đường kính trong, cũng không phải là đường kính ngoài thực tế. Nó chỉ là một “ký hiệu thương mại” để chọn phụ kiện (van, khớp nối) khớp với nhau. Ví dụ: Ống DN15 có đường kính ngoài thực tế là φ21.
Ký hiệu D và d
Trong bản vẽ kỹ thuật cơ khí, người ta chia ra để phân biệt “Lỗ” và “Trục”:
- D: Dùng để chỉ đường kính của Lỗ (phần rỗng bên trong).
- d: Dùng để chỉ đường kính của Trục (phần đặc bên ngoài).
Ký hiệu M (Metric)
Là ký hiệu dành riêng cho hệ ren mét (thường dùng cho bu lông, đai ốc). Con số đi sau chữ M chính là đường kính danh nghĩa của thân bu lông. Ví dụ: Bu lông M10 có đường kính thân ren xấp xỉ 10mm.
Inch (“)
Là đơn vị đo theo hệ Anh/Mỹ, rất phổ biến cho các loại ống nhập khẩu.
- Giống như DN, Inch cũng là một kích thước danh nghĩa (Nominal Pipe Size – NPS).
- Ví dụ: “Ống 2 inch” không có đường kính ngoài chính xác là 50.8mm (2 x 25.4), mà theo tiêu chuẩn, nó có đường kính ngoài là 60.3mm.

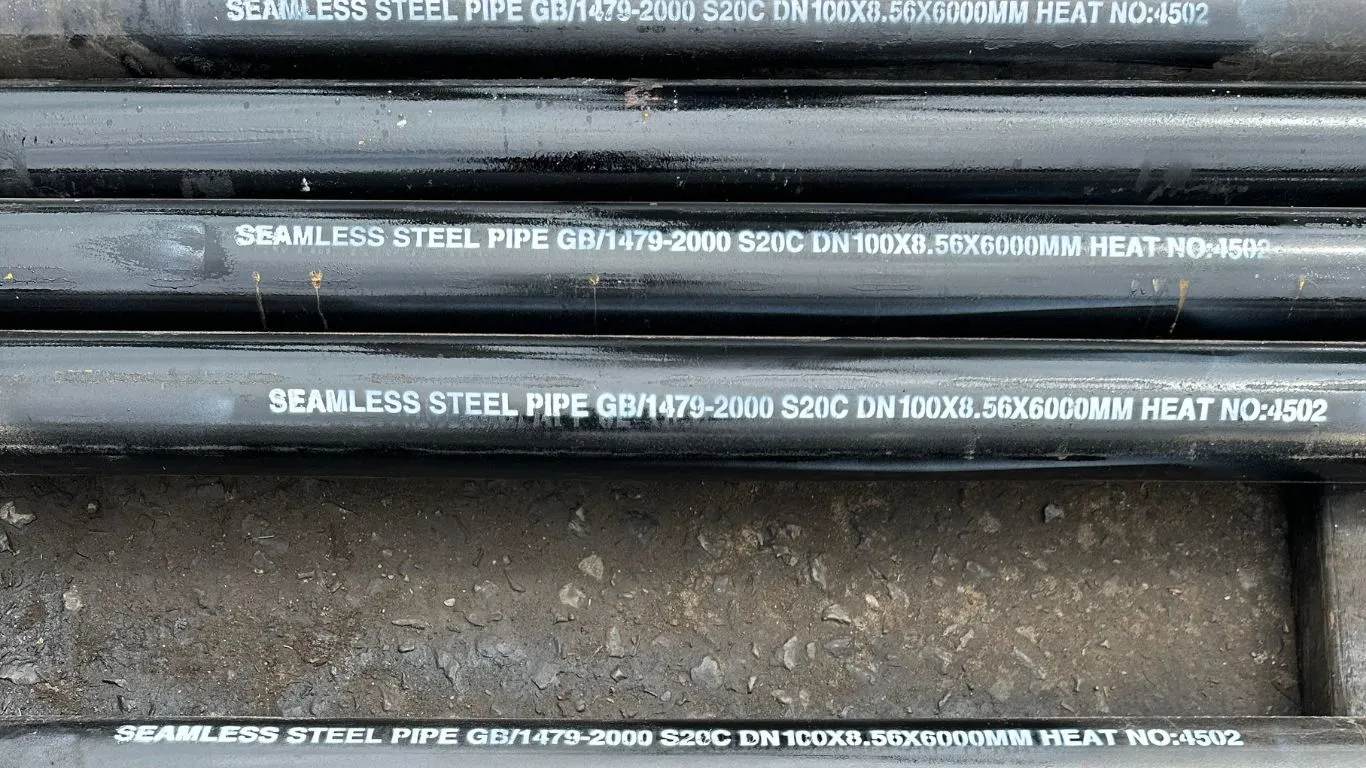

Bạn có thể tham khảo ngay các loại ống thép tại Thép Bảo Tín. Chúng tôi cung cấp đa dạng ống có kích thước từ DN15 – DN600, với các độ dày thông dụng SCH20, SCH40, SCH80… Bạn sẽ nhìn thấy đầy đủ kí hiệu đường kính ống trên thân mỗi cây ống của chúng tôi. Từ đây, bạn sẽ nắm bắt nhanh các thông tin cơ bản, quan trọng của ống mà bạn đã đặt mua.
Bảng quy đổi kích thước đường kính ống thép (Theo ASME B36.10M)
Đây là bảng tra cứu nhanh và đầy đủ nhất, giúp bạn chuyển đổi giữa kích thước danh nghĩa (DN, Inch) và kích thước vật lý (Đường kính ngoài, Độ dày, Trọng lượng) theo các Schedule phổ biến.
| Đường kính danh nghĩa DN (mm) | Kích Thước Inch (“) | Đường Kính Ngoài Thực Tế (Phi Ø / mm) | Đường Kính Trong (ID) xấp xỉ (mm) (SCH40) |
| DN10 | 3/8″ | Ø17.1 | 13.9 |
| DN15 | 1/2″ | Ø21.3 | 15.8 |
| DN20 | 3/4″ | Ø26.7 | 20.9 |
| DN25 | 1″ | Ø33.4 | 26.6 |
| DN32 | 1 1/4″ | Ø42.2 | 35.0 |
| DN40 | 1 1/2″ | Ø48.3 | 40.8 |
| DN50 | 2″ | Ø60.3 | 52.5 |
| DN65 | 2 1/2″ | Ø73.0 | 62.7 |
| DN80 | 3″ | Ø88.9 | 77.9 |
| DN100 | 4″ | Ø114.3 | 102.2 |
| DN125 | 5″ | Ø141.3 | 128.2 |
| DN150 | 6″ | Ø168.3 | 154.0 |
| DN200 | 8″ | Ø219.1 | 202.7 |
| DN250 | 10″ | Ø273.1 | 254.5 |
| DN300 | 12″ | Ø323.9 | 303.2 |
| DN350 | 14″ | Ø355.6 | 335.5 |
| DN400 | 16″ | Ø406.4 | 384.0 |
| DN450 | 18″ | Ø457.2 | 433.2 |
| DN500 | 20″ | Ø508.0 | 482.6 |
| DN600 | 24″ | Ø609.6 | 584.2 |
Ghi chú quan trọng khi sử dụng bảng:
- Nguồn tham khảo: Các thông số trên được tổng hợp dựa trên tiêu chuẩn quốc tế ASME B36.10M.
- Dung sai: Kích thước và trọng lượng thực tế có thể có dung sai nhỏ tùy theo nhà sản xuất. Luôn kiểm tra thông số kỹ thuật (datasheet) từ nhà cung cấp trước khi đặt hàng.
- Đường kính trong (ID): ID không cố định, nó được tính bằng công thức:
ID = OD - 2 x Độ dày thành ống.
👉 Tham khảo ngay các sản phẩm ống thép nổi bật tại Thép Bảo Tín. Bấm vào xem chi tiết để thấy các đường kính ống thông dụng hiện nay nhé!
Các lầm tưởng phổ biến cần tránh
- Lầm tưởng 1: DN = Đường kính ngoài.
- Sự thật: DN là tên gọi danh nghĩa. Đường kính ngoài thực tế là Phi (Ø) hoặc OD.
- Lầm tưởng 2: Ống 4 Inch có đường kính 101.6mm (4 x 25.4).
- Sự thật: “4 Inch” là kích thước danh nghĩa. Đường kính ngoài thực tế của nó là 114.3mm.
- Lầm tưởng 3: Chỉ cần biết DN là đủ để đặt hàng.
- Sự thật: Bạn cần cung cấp cả DN và Schedule (ví dụ: ống DN50 SCH40) để xác định chính xác độ dày và khả năng chịu áp của ống.
Câu Hỏi Thường Gặp Về Kích Thước Ống Thép
1. Ống DN50 là phi bao nhiêu? Ống DN50 tương đương 2 Inch, có đường kính ngoài (OD) theo tiêu chuẩn là 60.3mm, thường được gọi là “ống phi 60”.
2. Làm thế nào để chuyển từ Inch sang mm một cách chính xác? Công thức 1 Inch = 25.4 mm chỉ đúng cho các phép đo thông thường. Đối với kích thước ống, bạn phải tra bảng tiêu chuẩn vì Inch ở đây là kích thước danh nghĩa, không phải kích thước vật lý.
3. Sự khác biệt chính giữa ống SCH40 và SCH80 là gì? Cùng một đường kính ngoài, ống SCH80 có thành ống dày hơn, đường kính trong nhỏ hơn và chịu được áp suất làm việc cao hơn đáng kể so với ống SCH40.
4. Tại sao DN100 không phải là 100mm? DN (Đường kính danh nghĩa) là một hệ thống quy ước để chuẩn hóa kích thước lắp ghép. Nó không đại diện cho số đo vật lý. Đường kính ngoài thực tế của ống DN100 là 114.3mm.
5. Ống thép đúc và ống thép hàn có cùng hệ kích thước không? Có, cả hai loại ống đều tuân theo cùng một hệ thống kích thước danh nghĩa (DN/Inch) và tiêu chuẩn về đường kính ngoài (ví dụ ASME B36.10M). Sự khác biệt nằm ở phương pháp sản xuất và khả năng chịu áp.
Lời Khuyên Từ Thép Bảo Tín
Để đảm bảo độ chính xác tuyệt đối trong mọi dự án, hãy luôn ghi nhớ:
- Luôn đối chiếu tiêu chuẩn: Tham khảo catalogue của nhà sản xuất hoặc các tiêu chuẩn gốc như ASTM A53, ASME B36.10M là cách chắc chắn nhất.
- Đừng bỏ qua Schedule: Luôn xác định rõ yêu cầu về áp suất của hệ thống để chọn Schedule phù hợp, tránh lãng phí hoặc mất an toàn.
- Kiểm tra thực tế: Khi không chắc chắn, dùng thước kẹp để đo đường kính ngoài (OD) của ống mẫu là cách nhanh nhất để xác minh.
Việc nắm vững các khái niệm này không chỉ giúp bạn làm việc hiệu quả hơn mà còn thể hiện sự chuyên nghiệp và uy tín trong ngành.
