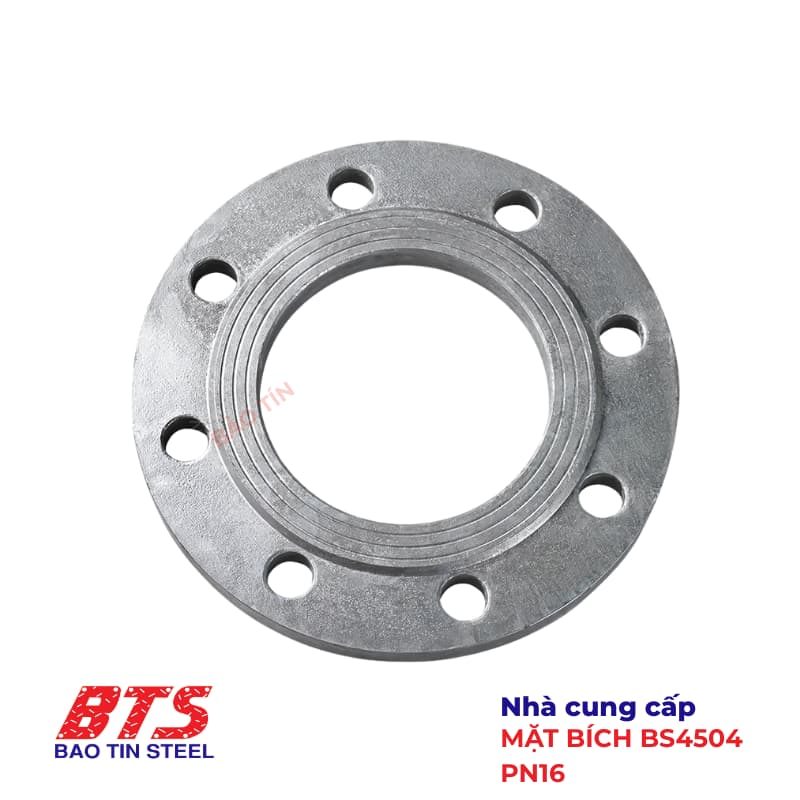

Mặt bích BS4504 PN16 là loại mặt bích theo tiêu chuẩn Anh Quốc BS4504 với áp suất làm việc lên đến 16 bar (16kg/cm2). Sản phẩm được sử dụng phổ biến trong các đường ống cấp thoát nước dân dụng, kết nối các loại van công nghiệp vào đường ống, các dây chuyền sản xuất,….
Đặc điểm nổi bật của mặt bích BS4504 PN16

- Đáp ứng tiêu chuẩn quốc tế: Mặt bích BS4504 PN16 được sản xuất theo đúng tiêu chuẩn BS4504 của Anh Quốc, đảm bảo độ chính xác về kích thước, dung sai và khả năng tương thích cao với nhiều loại van, ống và phụ kiện.
- Chịu áp lực tốt: Với cấp áp PN16 (16 bar), sản phẩm phù hợp cho các hệ thống áp lực trung bình đến cao, đảm bảo độ an toàn khi vận hành.
- Đa dạng chủng loại: Bao gồm nhiều loại mặt bích thông dụng như mặt bích cổ hàn (Weld Neck), mặt bích hàn trượt (Slip-on), mặt bích ren (Threaded), mặt bích mù (Blind) và mặt bích tấm (Plate). Điều này giúp linh hoạt trong thiết kế và lắp đặt.
- Kiểu bề mặt đa dạng: Có các loại Raised Face (RF), Flat Face (FF) và Ring Type Joint (RTJ) giúp đảm bảo khả năng làm kín tối ưu trong từng ứng dụng cụ thể.
- Vật liệu phong phú: Được chế tạo từ thép carbon, thép không gỉ (inox 304, 316), thép hợp kim, Duplex/Super Duplex… phù hợp cho nhiều môi trường khác nhau từ nước sạch, dầu khí cho đến hóa chất ăn mòn.
- Dễ dàng lắp đặt và thay thế: Thiết kế chuẩn, trọng lượng hợp lý và khả năng kết nối nhanh chóng với bu lông – gioăng giúp tiết kiệm thời gian thi công và chi phí bảo dưỡng.
- Tính ứng dụng rộng rãi: Được sử dụng trong nhiều ngành công nghiệp quan trọng như dầu khí, điện lực, hàng hải, xử lý nước và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC).
Thông số kỹ thuật mặt bích tiêu chuẩn BS4504 PN16
Mặt bích BS4504 PN16 được thiết kế theo hệ đo lường metric (mm), áp lực danh nghĩa PN16 (tương đương 16 bar). Sản phẩm có dải kích thước đa dạng từ DN15 đến DN2000, đáp ứng cho cả hệ thống ống nhỏ và lớn.
Đặc điểm kỹ thuật
- Cấp áp lực: PN16 (16 bar).
- Kích thước danh nghĩa (DN): DN15 – DN2000 (thông dụng từ DN15 – DN500).
- Kiểu bề mặt: Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ).
- Dung sai: theo BS4504, đảm bảo độ chính xác về OD, PCD, độ dày, số lỗ bu lông.
- Vật liệu: thép carbon, thép không gỉ, thép hợp kim, Duplex…
- Chứng chỉ chất lượng: EN 10204 3.1/3.2.
- Phương thức kết nối: Hàn, ren
- Xuất xứ: Việt Nam, Trung Quốc, Đài Loan,…..
- Ứng dụng: Hệ thống đường ống cấp thoát nước, đóng tàu, thực phẩm, chế biến giấy, pccc,…
Bảng quy cách – Mặt bích BS4504 PN16
Quý khách có thể tham khảo thêm tiêu chuẩn mặt bích BS4504 PN16 thông qua tài liệu BS4504 PN16 standard PDF Thép Bảo Tín chia sẻ. (Lưu ý: tài liệu này chỉ nhằm mục đích để nghiên cứu và đối chiếu thông tin, và không được sử dụng cho mục đích kinh doanh. Nên Thép Bảo Tín sẽ không chịu bất kỳ trách nhiệm pháp lý nào về việc bán tài liệu này).
=> Tham khảo thêm: Mặt bích DIN PN16
Ứng dụng thực tế của mặt bích BS4504 PN16
Nhờ đáp ứng tiêu chuẩn quốc tế, độ bền cơ học cao và khả năng chịu áp lực tới 16 bar, mặt bích BS4504 PN16 được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hạ tầng kỹ thuật.
- Ngành dầu khí & hóa chất: dùng trong các các nhà máy lọc hóa dầu và hệ thống vận chuyển chất lỏng áp lực cao.
- Nhà máy điện & năng lượng: Lắp đặt trong đường ống hơi nước, hệ thống làm mát và cấp nước áp lực tại các nhà máy nhiệt điện, thủy điện.
- Xử lý nước & môi trường: Ứng dụng trong hệ thống cấp nước sạch, thoát nước thải, trạm xử lý nước và khử mặn.
- Công nghiệp hàng hải: Được dùng trong hệ thống làm mát bằng nước biển, đường ống dằn tàu, đường ống cấp nhiên liệu.
- Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trong các trạm bơm, đường ống cấp nước chữa cháy.
- Công nghiệp chế biến & sản xuất: Sử dụng trong ngành giấy, thực phẩm, dược phẩm, xi măng và luyện kim.
Lợi ích khi chọn mua mặt bích tại Thép Bảo Tín
Khi tìm kiếm mặt bích BS4504 PN16 cho dự án, việc chọn đúng nhà cung cấp uy tín đóng vai trò quan trọng không kém so với chất lượng sản phẩm. Tại Thép Bảo Tín, chúng tôi cam kết mang đến cho khách hàng những giá trị vượt trội:

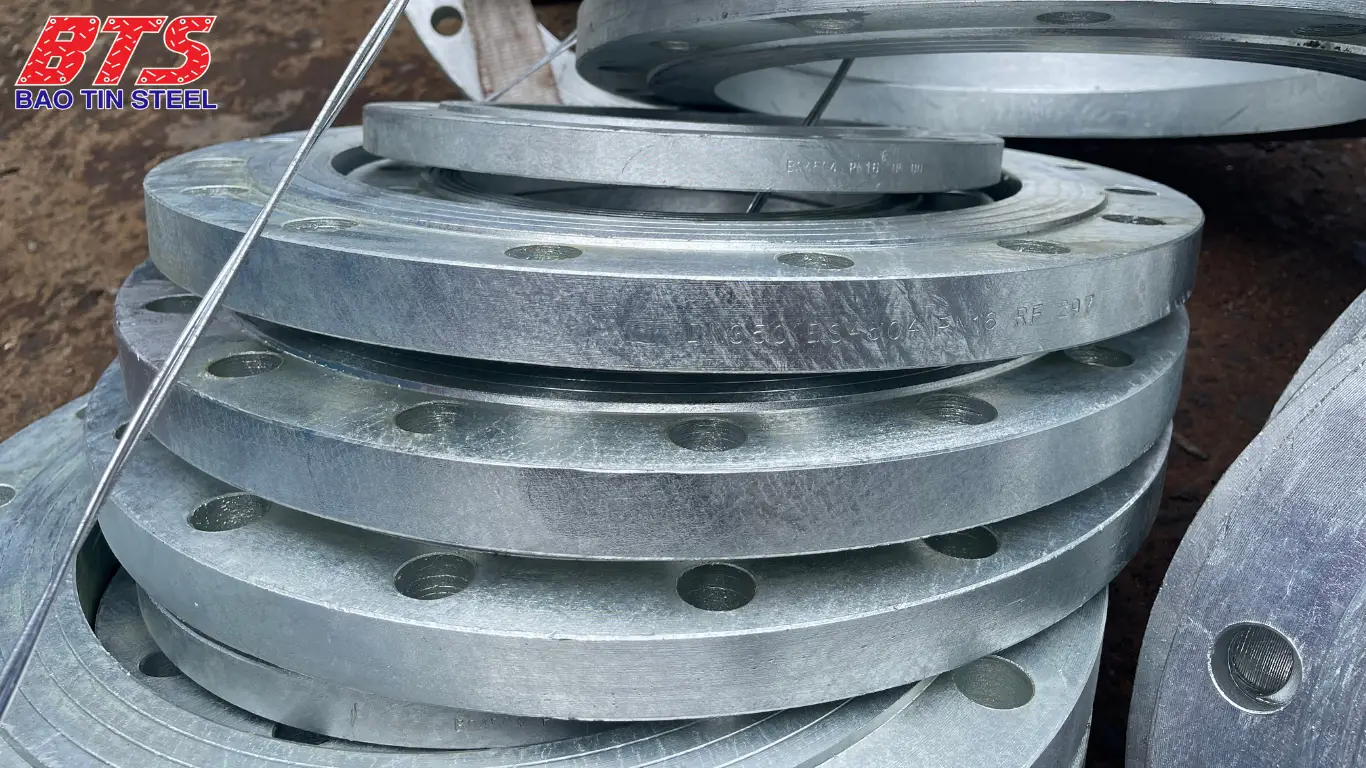

- Luôn có sẵn các kích thước từ DN15 đến DN600 theo tiêu chuẩn BS4504 PN16, đáp ứng nhanh chóng cho các công trình xây dựng, nhà máy, hệ thống PCCC.
- Tất cả sản phẩm đều được nhập khẩu chính hãng từ các nhà máy uy tín, kèm chứng chỉ EN 10204 3.1/3.2, giúp khách hàng yên tâm về nguồn gốc và chất lượng.
- Thép Bảo Tín tối ưu quy trình nhập khẩu và phân phối, mang lại mức giá hợp lý, minh bạch và luôn cập nhật theo thị trường.
- Đội ngũ kỹ sư và chuyên viên nhiều kinh nghiệm sẵn sàng hỗ trợ bạn chọn đúng loại mặt bích, vật liệu và tiêu chuẩn phù hợp với từng hệ thống.
- Hệ thống kho bãi lớn tại TP.HCM, Bắc Ninh và Campuchia giúp giao hàng nhanh chóng, đúng tiến độ cho cả dự án quy mô lớn.

Hướng dẫn lắp đặt & bảo dưỡng
Để mặt bích BS4504 PN16 hoạt động ổn định và bền bỉ, quá trình lắp đặt và bảo dưỡng cần được thực hiện đúng cách. Dưới đây là những hướng dẫn cơ bản:
Hướng dẫn lắp đặt
Chuẩn bị trước khi lắp đặt
- Kiểm tra sản phẩm: Đảm bảo mặt bích không bị cong vênh, nứt hoặc trầy xước bề mặt tiếp xúc.
- Đối chiếu kích thước: Xác minh đúng DN, PN, PCD, số lỗ và Ø bu lông để phù hợp với đường ống và phụ kiện.
- Chuẩn bị gioăng & bu lông: Chọn gioăng phù hợp với áp lực PN16 và môi trường làm việc; bu lông – đai ốc phải đúng cấp bền.
Quy trình lắp đặt
- Làm sạch bề mặt: Vệ sinh sạch sẽ bề mặt tiếp xúc của mặt bích và gioăng, loại bỏ dầu mỡ, bụi bẩn.
- Lắp gioăng đúng vị trí: Đặt gioăng ngay ngắn trong vùng làm kín (RF, FF hoặc RTJ).
- Lắp và siết bu lông:
- Đặt bu lông xuyên qua lỗ bích và siết tạm.
- Thực hiện siết theo thứ tự chéo (hình sao) để đảm bảo lực phân bố đều.
- Dùng cờ lê lực (torque wrench) để siết đúng mô-men quy định, tránh siết lệch hoặc quá chặt.
Kiểm tra sau lắp đặt
- Test áp lực: Thực hiện thử áp thủy lực để kiểm tra độ kín khít của mối nối.
- Quan sát rò rỉ: Đảm bảo không có hiện tượng rò nước, khí hoặc dầu tại vị trí lắp bích.
Hướng đẫn bảo dưỡng
- Kiểm tra bu lông: Siết bổ sung nếu phát hiện bu lông lỏng sau thời gian vận hành.
- Thay gioăng khi cần: Nếu có dấu hiệu rò rỉ hoặc gioăng bị hỏng, cần thay thế ngay.
- Vệ sinh bề mặt: Loại bỏ cặn bẩn, gỉ sét để duy trì khả năng làm kín.
- Kiểm tra ăn mòn: Với các môi trường khắc nghiệt (nước biển, hóa chất), cần theo dõi bề mặt bích thường xuyên để có biện pháp chống gỉ.
Thực hiện đúng quy trình trên sẽ giúp mặt bích BS4504 PN16 vận hành hiệu quả, hạn chế rò rỉ và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.
Có thể thấy, mặt bích BS4504 PN16 là giải pháp kết nối đường ống đáng tin cậy, vừa đảm bảo độ kín khít, vừa mang đến sự an toàn và ổn định cho nhiều hệ thống công nghiệp. Tại Thép Bảo Tín, chúng tôi cung cấp đầy đủ các dòng mặt bích BS4504 PN16 với chất lượng cao, CO – CQ rõ ràng, giá cả cạnh tranh và dịch vụ tư vấn kỹ thuật tận tâm. Liên hệ ngay để được tư vấn kỹ thuật miễn phí và báo giá nhanh trong ngày.
