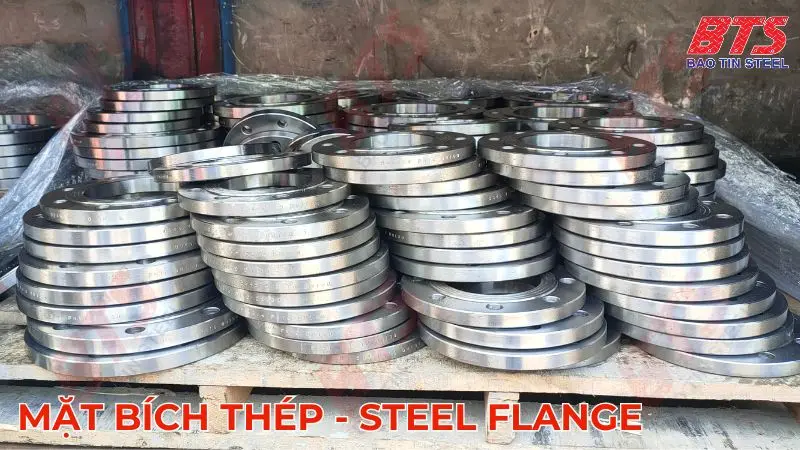

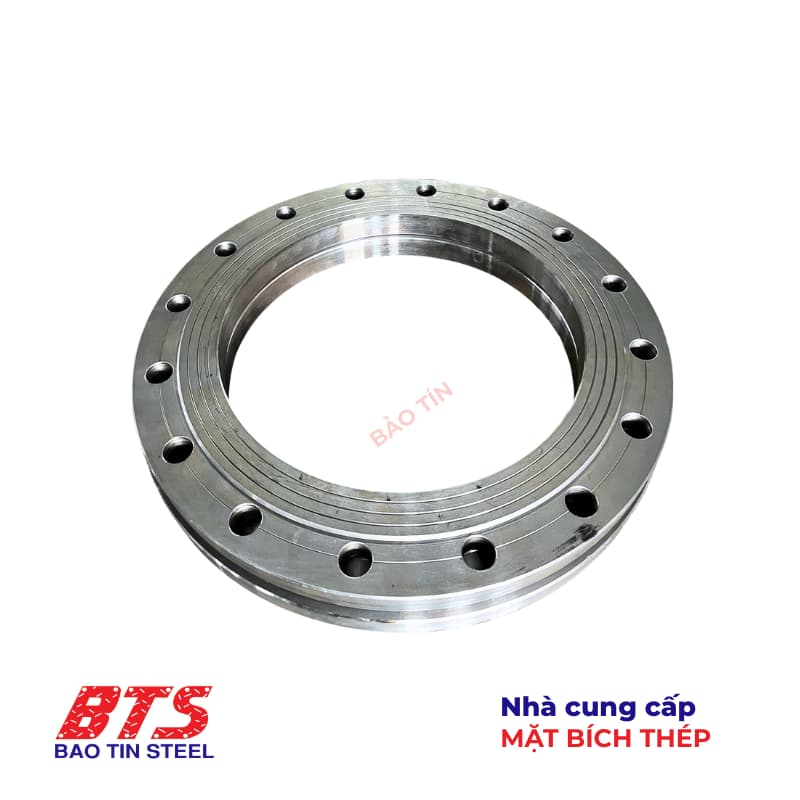

Mặt bích thép hay mặt bích nói chung là một tấm hoặc vòng để tạo thành một vành ở cuối đường ống khi được gắn chặt vào đường ống. Với công dụng chính là:
- Tăng cường độ bền (mặt bích của một dầm sắt như dầm chữ I hoặc dầm chữ T )
- Để dễ dàng gắn / truyền lực tiếp xúc với vật khác (như mặt bích ở đầu ống , xi lanh hơi, v.v.)
- Để ổn định và hướng dẫn chuyển động của máy hoặc các bộ phận của nó (như mặt bích bên trong của toa xe lửa hoặc bánh xe điện, giúp bánh xe không bị chạy khỏi đường ray ).

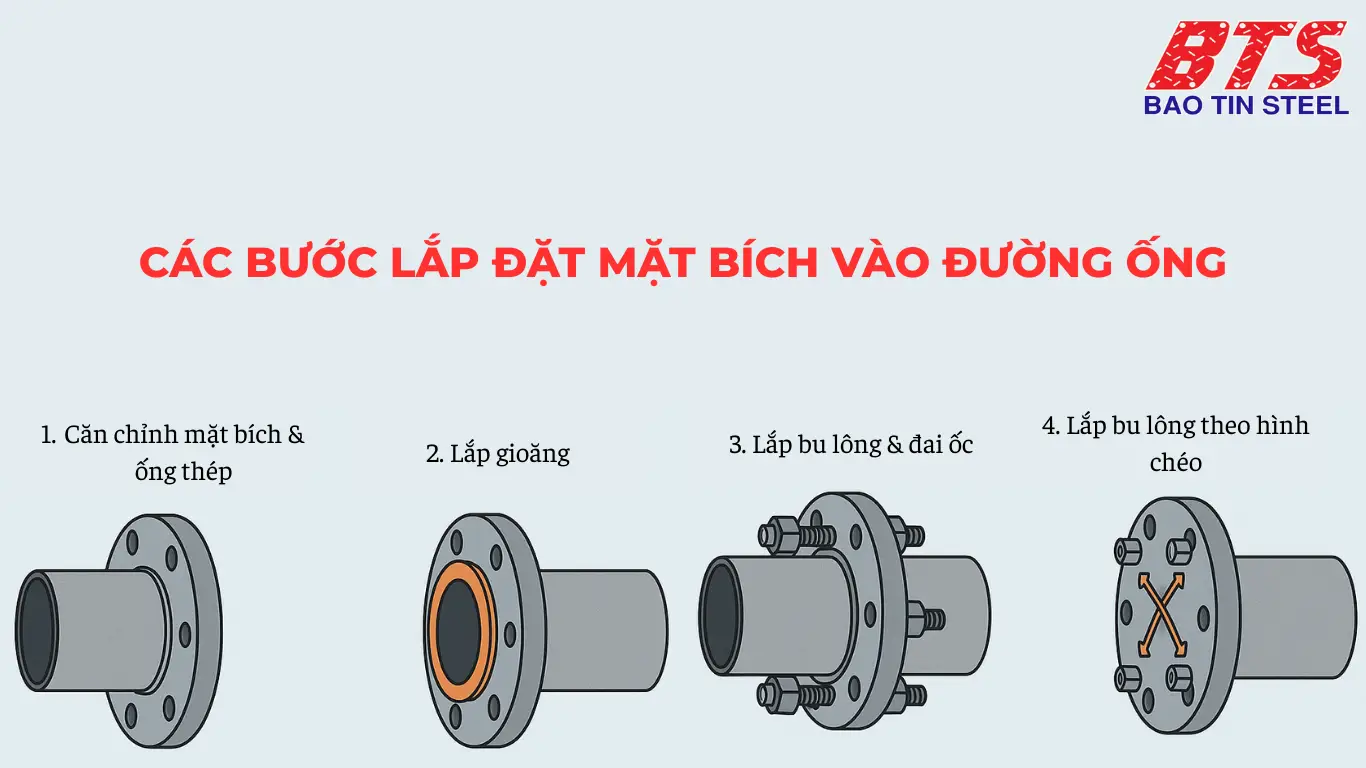

Mặt bích được kết nối với nhau và với đường ống, van,… bằng cách sử dụng các liên kết Bulong.
Thông số kỹ thuật của mặt bích thép
Mặt bích được sản xuất có 2 loại:

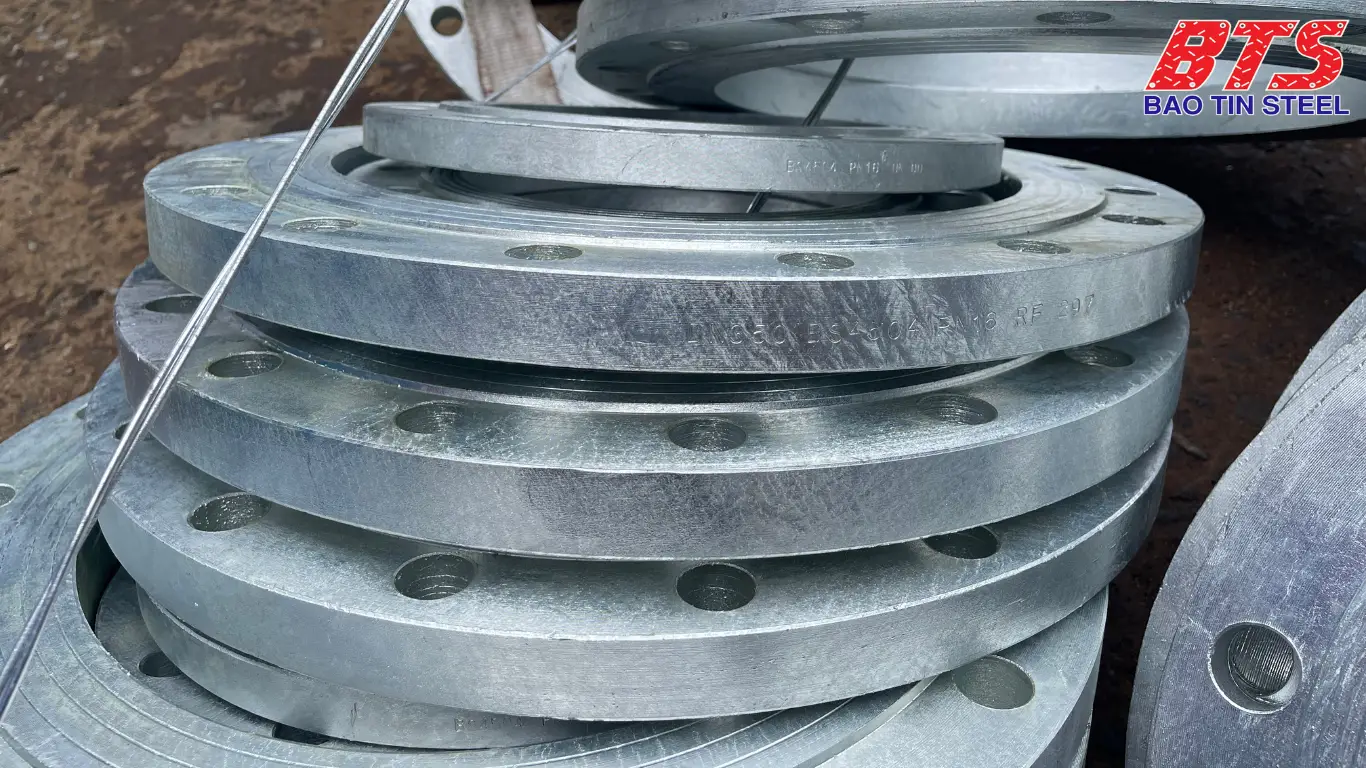

- Mặt bích rỗng: thép carbon (A105, A36, SS400, Q235), inox (SUS201/304/316)
- Mặt bích mù: thép carbon (A105, A36, SS400, Q235), inox (SUS201/304/316)

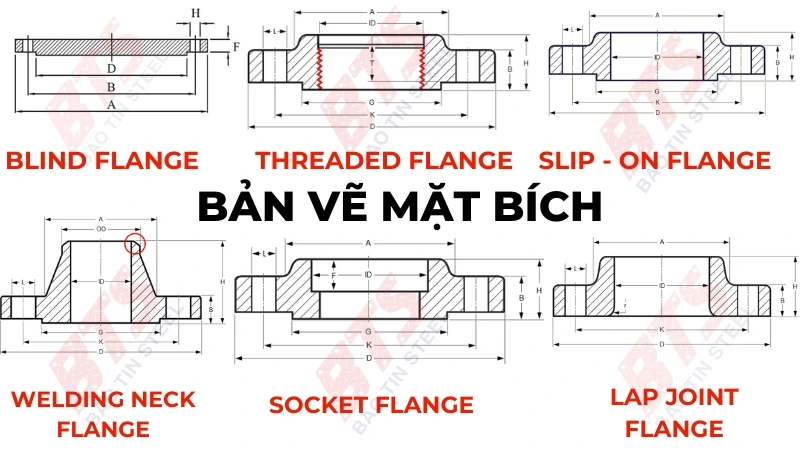

Ngoài ra người ta cũng phân loại chúng theo hình dạng bên ngoài. Cụ thể là mặt bích cổ hàn, mặt bích mù, mặt bích ren, mặt bích phẳng.
Thông số kỹ thuật tiêu chuẩn bích JIS 5K


Thông số kỹ thuật tiêu chuẩn bích JIS 10K


Thông số kỹ thuật tiêu chuẩn bích JIS 16K


Thông số kỹ thuật tiêu chuẩn bích JIS 20K

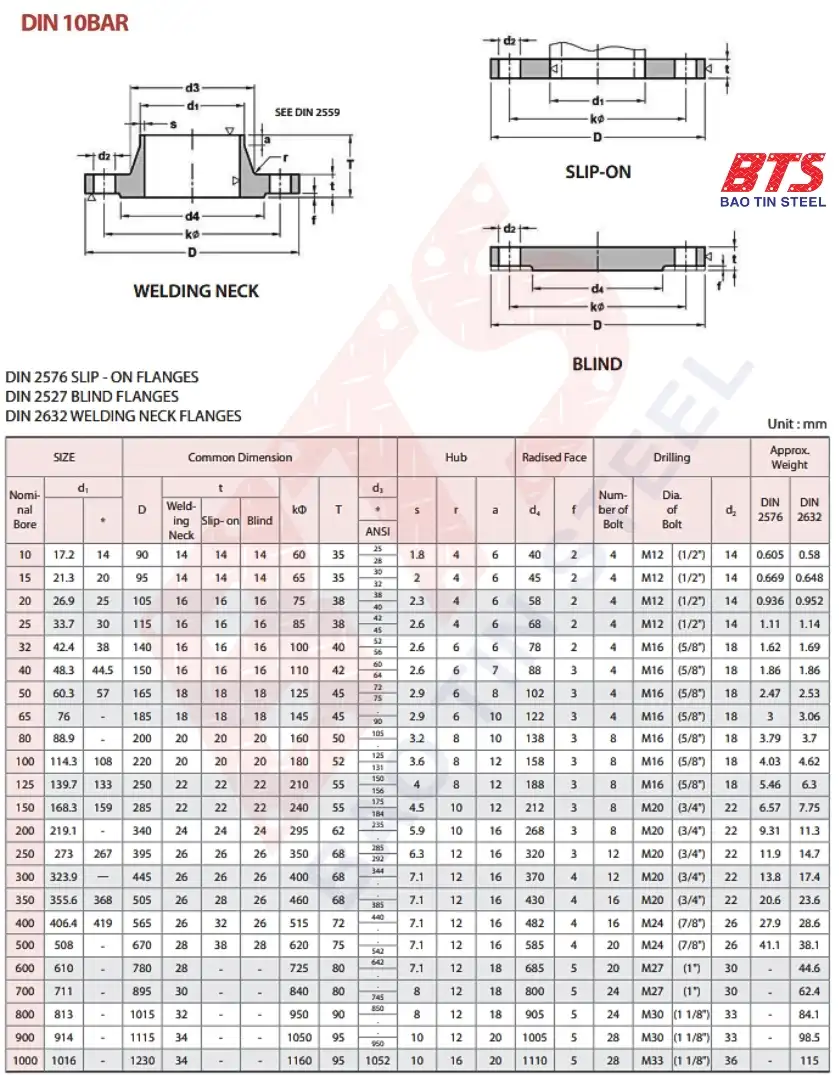

Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn DIN
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN6

Bảng thông số kỹ thuật mặt bích DIN PN6
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | C1 | C2 C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||
01, 02, 05, 11, 12, 13, 21 | 11 21b | 01 12 32 | 2 | 01 02 | 11 12 13 21 | 5 | 2 | 32 | 5 | 12 13 | 11 | 11 | 11 | 12 13 | 21 | 11 12 13 21 | 11 | |||||
10 | 75 | 50 | 11 | 4 | M10 | 17,2 | 18 | 21 | 12 | 12 | 12 | 3 | 10 | - | 20 | 28 | 6 | 26 | 25 | 20 | 4 | 1,8 |
15 | 80 | 55 | 11 | 4 | M10 | 21,3 | 22 | 25 | 12 | 12 | 12 | 3 | 10 | - | 20 | 30 | 6 | 30 | 30 | 26 | 4 | 2 |
20 | 90 | 65 | 11 | 4 | M10 | 26,9 | 27,5 | 31 | 14 | 14 | 14 | 4 | 10 | - | 24 | 32 | 6 | 38 | 40 | 34 | 4 | 2,3 |
25 | 100 | 75 | 11 | 4 | M10 | 33,7 | 34,5 | 38 | 14 | 14 | 14 | 4 | 10 | - | 24 | 35 | 6 | 42 | 50 | 44 | 4 | 2,6 |
32 | 120 | 90 | 14 | 4 | M12 | 42,4 | 43,5 | 46 | 16 | 14 | 14 | 5 | 10 | - | 26 | 35 | 6 | 55 | 60 | 54 | 6 | 2,6 |
40 | 130 | 100 | 14 | 4 | M12 | 48,3 | 49,5 | 53 | 16 | 14 | 14 | 5 | 10 | - | 26 | 38 | 7 | 62 | 70 | 64 | 6 | 2,6 |
50 | 140 | 110 | 14 | 4 | M12 | 60,3 | 61,5 | 65 | 16 | 14 | 14 | 5 | 12 | - | 28 | 38 | 8 | 74 | 80 | 74 | 6 | 2,9 |
65 | 160 | 130 | 14 | 4 | M12 | 76,1 | 77,5 | 81 | 16 | 14 | 14 | 6 | 12 | 55 | 32 | 38 | 9 | 88 | 100 | 94 | 6 | 2,9 |
80 | 190 | 150 | 18 | 4 | M16 | 88,9 | 90,5 | 94 | 18 | 16 | 16 | 6 | 12 | 70 | 34 | 42 | 10 | 102 | 110 | 110 | 8 | 3,2 |
100 | 210 | 170 | 18 | 4 | M16 | 114,3 | 116 | 120 | 18 | 16 | 16 | 6 | 14 | 90 | 40 | 45 | 10 | 130 | 130 | 130 | 8 | 3,6 |
125 | 240 | 200 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 20 | 18 | 18 | 6 | 14 | 115 | 44 | 48 | 10 | 155 | 160 | 160 | 8 | 4 |
150 | 265 | 225 | 18 | 8 | M16 | 168,3 | 170,5 | 174 | 20 | 18 | 18 | 6 | 14 | 140 | 44 | 48 | 12 | 184 | 185 | 182 | 10 | 4,5 |
200 | 320 | 280 | 18 | 8 | M16 | 219,1 | 221,5 | 226 | 22 | 20 | 20 | 6 | 16 | 190 | 44 | 55 | 15 | 236 | 240 | 238 | 10 | 6,3 |
250 | 375 | 335 | 18 | 12 | M16 | 273 | 276,5 | 281 | 24 | 22 | 22 | 8 | 18 | 235 | 44 | 60 | 15 | 290 | 295 | 284 | 12 | 6,3 |
300 | 440 | 395 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 24 | 22 | 22 | 8 | 18 | 285 | 44 | 62 | 15 | 342 | 355 | 342 | 12 | 7,1 |
350 | 490 | 445 | 22 | 12 | M20 | 355,6 | 359,5 | 365 | 26 | 22 | 22 | 8 | 18 | 330 | - | 62 | 15 | 385 | - | 392 | 12 | 7,1 |
400 | 540 | 495 | 22 | 16 | M20 | 406,4 | 411 | 416 | 28 | 22 | 22 | 8 | 20 | 380 | - | 65 | 15 | 438 | - | 442 | 12 | 7,1 |
450 | 595 | 550 | 22 | 16 | M20 | 457 | 462 | 467 | 30 | 22 | 24 | 8 | 20 | 425 | - | 65 | 15 | 492 | - | 494 | 12 | 7,1 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN10

Bảng thông số kỹ thuật mặt bích DIN PN10
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 to 40 | Sử dụng cấp áp suất PN40 | |||||||||||||||||||||||
50 to 150 | Sử dụng cấp áp suất PN16 | |||||||||||||||||||||||
200 | 340 | 295 | 22 | 8 | M20 | 219,1 | 221,5 | 226 | 240 | 24 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 234 | 246 | 246 | 10 | 6,3 |
250 | 395 | 350 | 22 | 12 | M20 | 273 | 276,5 | 281 | 294 | 26 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 68 | 16 | 292 | 298 | 298 | 12 | 6,3 |
300 | 445 | 400 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 348 | 26 | 26 | 26 | 26 | 8 | 22 | 285 | 46 | 68 | 16 | 342 | 350 | 348 | 12 | 7,1 |
350 | 505 | 460 | 22 | 16 | M20 | 355,6 | 359,5 | 365 | 400 | 28 | 26 | 26 | 26 | 8 | 22 | 330 | 53 | 68 | 16 | 385 | 400 | 408 | 12 | 7,1 |
400 | 565 | 515 | 26 | 16 | M24 | 406,4 | 411 | 416 | 450 | 32 | 26 | 26 | 26 | 8 | 24 | 380 | 57 | 72 | 16 | 440 | 456 | 456 | 12 | 7,1 |
450 | 615 | 565 | 26 | 20 | M24 | 457 | 462 | 467 | 498 | 36 | 28 | 28 | 28 | 8 | 24 | 425 | 63 | 72 | 16 | 488 | 502 | 502 | 12 | 7,1 |
500 | 670 | 620 | 26 | 20 | M24 | 508 | 513,5 | 519 | 550 | 38 | 28 | 28 | 28 | 8 | 26 | 475 | 67 | 75 | 16 | 542 | 559 | 559 | 12 | 7,1 |
600 | 780 | 725 | 30 | 20 | M27 | 610 | 616,5 | 622 | 650 | 42 | 28 | 34 | 34 | 8 | 26 | 575 | 75 | 80 | 18 | 642 | 658 | 658 | 12 | 7,1 |
700 | 895 | 840 | 30 | 24 | M27 | 711 | 30 | 34 | 38 | 670 | 80 | 18 | 746 | 772 | 12 | 8 | ||||||||
800 | 1015 | 950 | 33 | 24 | M30 | 813 | 32 | 36 | 42 | 770 | 90 | 18 | 850 | 876 | 12 | 8 | ||||||||
900 | 1115 | 1050 | 33 | 28 | M30 | 914 | 34 | 38 | 46 | 860 | 95 | 20 | 950 | 976 | 12 | 10 | ||||||||
1000 | 1230 | 1160 | 36 | 28 | M33 | 1016 | 34 | 38 | 52 | 960 | 95 | 20 | 1052 | 1080 | 16 | 10 | ||||||||
1200 | 1455 | 1380 | 39 | 32 | M36 | 1219 | 38 | 44 | 60 | 1160 | 115 | 25 | 1256 | 1292 | 16 | 11 | ||||||||
1400 | 1675 | 1590 | 42 | 36 | M39 | 1422 | 42 | 48 | 120 | 25 | 1460 | 1496 | 16 | 12 | ||||||||||
1600 | 1915 | 1820 | 48 | 40 | M45 | 1626 | 46 | 52 | 130 | 25 | 1666 | 1712 | 16 | 14 | ||||||||||
1800 | 2115 | 2020 | 48 | 44 | M45 | 1829 | 50 | 56 | 140 | 30 | 1868 | 1910 | 16 | 15 | ||||||||||
2000 | 2325 | 2230 | 48 | 48 | M45 | 2032 | 54 | 60 | 150 | 30 | 2072 | 2120 | 16 | 16 | ||||||||||
2200 | 2550 | 2440 | 56 | 52 | M52 | 2235 | 58 | 160 | 35 | 2275 | 18 | 18 | ||||||||||||
2400 | 2760 | 2650 | 56 | 56 | M52 | 2438 | 62 | 170 | 35 | 2478 | 18 | 20 | ||||||||||||
2600 | 2960 | 2850 | 56 | 60 | M52 | 2620 | 66 | 180 | 40 | 2680 | 18 | 22 | ||||||||||||
2800 | 3180 | 3070 | 56 | 64 | M52 | 2820 | 70 | 190 | 40 | 2882 | 18 | 22 | ||||||||||||
3000 | 3405 | 3290 | 62 | 68 | M56 | 3020 | 75 | 200 | 45 | 3085 | 18 | 24 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN16

Bảng thông số kỹ thuật mặt bích DIN PN16
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 to 40 | Sử dụng mặt bích cấp áp suất PN40 | |||||||||||||||||||||||
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 19 | 18 | 18 | 18 | 5 | 16 | 28 | 45 | 8 | 74 | 84 | 84 | 5 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 20 | 18 | 18 | 18 | 6 | 16 | 55 | 32 | 45 | 10 | 92 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 108 | 20 | 20 | 20 | 20 | 6 | 16 | 70 | 34 | 50 | 10 | 105 | 118 | 120 | 6 | 3,2 |
100 | 220 | 180 | 18 | 8 | M16 | 114,3 | 116 | 120 | 134 | 22 | 20 | 20 | 20 | 6 | 18 | 90 | 40 | 52 | 12 | 131 | 140 | 140 | 8 | 3,6 |
125 | 250 | 210 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 162 | 22 | 22 | 22 | 22 | 6 | 18 | 115 | 44 | 55 | 12 | 156 | 168 | 170 | 8 | 4 |
150 | 285 | 240 | 22 | 8 | M20 | 168,3 | 170,5 | 174 | 188 | 24 | 22 | 22 | 22 | 6 | 20 | 140 | 44 | 55 | 12 | 184 | 195 | 190 | 10 | 4,5 |
200 | 340 | 295 | 22 | 12 | M20 | 219,1 | 221,5 | 226 | 240 | 26 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 235 | 246 | 246 | 10 | 6,3 |
250 | 405 | 355 | 26 | 12 | M24 | 273 | 276,5 | 281 | 294 | 29 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 70 | 16 | 292 | 298 | 296 | 12 | 6,3 |
300 | 460 | 410 | 26 | 12 | M24 | 323,9 | 327,5 | 33 | 348 | 32 | 28 | 28 | 28 | 8 | 24 | 285 | 46 | 78 | 16 | 344 | 350 | 350 | 12 | 7,1 |
350 | 520 | 470 | 26 | 16 | M24 | 355,6 | 359 | 365 | 400 | 35 | 30 | 30 | 30 | 8 | 26 | 330 | 57 | 82 | 16 | 390 | 400 | 410 | 12 | 8 |
400 | 580 | 525 | 30 | 16 | M27 | 406,4 | 411 | 416 | 454 | 38 | 32 | 32 | 32 | 8 | 28 | 380 | 63 | 85 | 16 | 445 | 456 | 458 | 12 | 8 |
450 | 640 | 585 | 30 | 20 | M27 | 457 | 462 | 467 | 500 | 42 | 40 | 40 | 40 | 8 | 30 | 425 | 68 | 87 | 16 | 490 | 502 | 516 | 12 | 8 |
500 | 715 | 650 | 33 | 20 | M30 | 508 | 513,5 | 510 | 556 | 46 | 44 | 44 | 44 | 8 | 32 | 475 | 73 | 90 | 16 | 548 | 559 | 576 | 12 | 8 |
600 | 840 | 770 | 36 | 20 | M33 | 610 | 616,5 | 622 | 660 | 52 | 54 | 54 | 54 | 8 | 32 | 575 | 83 | 95 | 18 | 652 | 658 | 690 | 12 | 8,8 |
700 | 910 | 840 | 36 | 24 | M33 | 711 | 36 | 42 | 48 | 670 | 83 | 100 | 18 | 755 | 760 | 760 | 12 | 8,8 | ||||||
800 | 1025 | 950 | 39 | 24 | M36 | 813 | 38 | 42 | 52 | 770 | 90 | 105 | 20 | 855 | 864 | 862 | 12 | 10 | ||||||
900 | 1125 | 1050 | 39 | 28 | M36 | 914 | 40 | 44 | 58 | 860 | 94 | 110 | 20 | 955 | 968 | 962 | 12 | 10 | ||||||
1000 | 1255 | 1170 | 42 | 28 | M39 | 1016 | 42 | 46 | 64 | 960 | 100 | 120 | 22 | 1058 | 1072 | 1070 | 16 | 10 | ||||||
1200 | 1485 | 1390 | 48 | 32 | M45 | 1219 | 48 | 52 | 76 | 1160 | 130 | 30 | 1262 | 1282 | 16 | 12,5 | ||||||||
1400 | 1685 | 1590 | 48 | 36 | M45 | 1422 | 52 | 58 | 1346 | 145 | 30 | 1465 | 1482 | 16 | 14,2 | |||||||||
1600 | 1930 | 1820 | 56 | 40 | M52 | 1626 | 58 | 64 | 1546 | 160 | 35 | 1668 | 1696 | 16 | 16 | |||||||||
1800 | 2130 | 2020 | 56 | 44 | M52 | 1829 | 62 | 68 | 1746 | 170 | 35 | 1870 | 1896 | 16 | 17,5 | |||||||||
2000 | 2345 | 2230 | 62 | 48 | M56 | 2032 | 66 | 70 | 1950 | 180 | 40 | 2072 | 2100 | 16 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN25

Bảng thông số kỹ thuật mặt bích DIN PN25
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 to 150 | Sử dụng loại mặt bích có cấp áp suất PN40 | |||||||||||||||||||||||
200 | 360 | 310 | 26 | 12 | M24 | 219,1 | 221,5 | 226 | 250 | 32 | 30 | 30 | 30 | 6 | 26 | 190 | 52 | 80 | 16 | 244 | 256 | 252 | 10 | 6,3 |
250 | 425 | 370 | 30 | 12 | M27 | 273 | 276,5 | 281 | 302 | 35 | 32 | 32 | 32 | 8 | 26 | 235 | 60 | 88 | 18 | 298 | 310 | 304 | 12 | 7,1 |
300 | 485 | 430 | 30 | 16 | M27 | 323,9 | 327,5 | 333 | 356 | 38 | 34 | 34 | 34 | 8 | 28 | 285 | 67 | 92 | 18 | 352 | 364 | 364 | 12 | 8 |
350 | 555 | 490 | 33 | 16 | M30 | 355,6 | 359,5 | 365 | 408 | 42 | 38 | 38 | 38 | 8 | 32 | 332 | 72 | 100 | 20 | 398 | 418 | 418 | 12 | 8 |
400 | 620 | 550 | 36 | 16 | M33 | 406,4 | 411 | 416 | 462 | 46 | 40 | 40 | 40 | 8 | 34 | 380 | 78 | 110 | 20 | 452 | 472 | 472 | 12 | 8,8 |
450 | 670 | 600 | 36 | 20 | M33 | 457 | 462 | 467 | 510 | 50 | 46 | 46 | 46 | 8 | 36 | 425 | 84 | 110 | 20 | 500 | 520 | 520 | 12 | 8,8 |
500 | 730 | 660 | 36 | 20 | M33 | 508 | 513,5 | 519 | 568 | 56 | 48 | 48 | 48 | 8 | 38 | 475 | 90 | 125 | 20 | 558 | 580 | 580 | 12 | 10 |
600 | 845 | 770 | 39 | 20 | M36 | 610 | 616,5 | 622 | 670 | 68 | 58 | 58 | 58 | 8 | 40 | 575 | 100 | 125 | 20 | 660 | 684 | 684 | 12 | 11 |
700 | 960 | 875 | 42 | 24 | M39 | 711 | 46 | 50 | 125 | 20 | 760 | 780 | 12 | 12,5 | ||||||||||
800 | 1085 | 990 | 48 | 24 | M45 | 813 | 50 | 54 | 135 | 22 | 864 | 882 | 12 | 14,2 | ||||||||||
900 | 1185 | 1090 | 48 | 28 | M45 | 914 | 54 | 58 | 145 | 24 | 968 | 982 | 12 | 16 | ||||||||||
1000 | 1320 | 1210 | 56 | 28 | M52 | 1016 | 58 | 62 | 155 | 24 | 1070 | 1086 | 16 | 17,5 | ||||||||||
1200 | 1530 | 1420 | 56 | 32 | M52 | 1219 | 70 | 1296 | 18 | |||||||||||||||
1400 | 1755 | 1640 | 62 | 36 | M56 | 1422 | 76 | 1508 | 18 | |||||||||||||||
1600 | 1975 | 1860 | 62 | 40 | M56 | 1626 | 84 | 1726 | 20 | |||||||||||||||
1800 | 2195 | 2070 | 70 | 44 | M64 | 1829 | 90 | 1920 | 20 | |||||||||||||||
2000 | 2425 | 2300 | 70 | 48 | M64 | 2032 | 96 | 2150 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN40

Bảng thông số kỹ thuật mặt bích DIN PN40
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 | 90 | 60 | 14 | 4 | M12 | 17,2 | 18 | 21 | 31 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 35 | 6 | 28 | 30 | 28 | 4 | 1,8 | |
15 | 95 | 65 | 14 | 4 | M12 | 21,3 | 22 | 25 | 35 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 38 | 6 | 32 | 35 | 32 | 4 | 2 | |
20 | 105 | 75 | 14 | 4 | M12 | 26,9 | 27,5 | 31 | 42 | 16 | 18 | 18 | 18 | 4 | 14 | 26 | 40 | 6 | 40 | 45 | 40 | 4 | 2,3 | |
25 | 115 | 85 | 14 | 4 | M12 | 33,7 | 34,5 | 38 | 49 | 16 | 18 | 18 | 18 | 4 | 14 | 28 | 40 | 6 | 46 | 52 | 50 | 4 | 2,6 | |
32 | 140 | 100 | 18 | 4 | M16 | 42,4 | 43,5 | 47 | 59 | 18 | 18 | 18 | 18 | 5 | 14 | 30 | 42 | 6 | 56 | 60 | 60 | 6 | 2,6 | |
40 | 150 | 110 | 18 | 4 | M16 | 48,3 | 49,5 | 53 | 67 | 18 | 18 | 18 | 18 | 5 | 14 | 32 | 45 | 7 | 64 | 70 | 70 | 6 | 2,6 | |
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 20 | 20 | 20 | 20 | 5 | 16 | 34 | 48 | 8 | 75 | 84 | 84 | 6 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 22 | 22 | 22 | 22 | 6 | 16 | 55 | 38 | 52 | 10 | 90 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 114 | 24 | 24 | 24 | 24 | 6 | 18 | 70 | 40 | 58 | 12 | 105 | 118 | 120 | 8 | 3,2 |
100 | 235 | 190 | 22 | 8 | M20 | 114,3 | 116 | 120 | 138 | 26 | 24 | 24 | 24 | 6 | 20 | 90 | 44 | 65 | 12 | 134 | 145 | 142 | 8 | 3,6 |
125 | 270 | 220 | 26 | 8 | M24 | 139,7 | 141,5 | 145 | 166 | 28 | 26 | 26 | 26 | 6 | 22 | 115 | 48 | 68 | 12 | 162 | 170 | 162 | 8 | 4 |
150 | 300 | 250 | 26 | 8 | M24 | 168,3 | 170,5 | 174 | 194 | 30 | 28 | 28 | 28 | 6 | 24 | 140 | 52 | 75 | 12 | 192 | 200 | 192 | 10 | 4,5 |
200 | 375 | 320 | 30 | 12 | M27 | 219,1 | 221,5 | 226 | 250 | 36 | 34 | 34 | 36 | 6 | 28 | 190 | 52 | 88 | 16 | 244 | 260 | 254 | 10 | 6,3 |
250 | 450 | 385 | 33 | 12 | M30 | 273 | 276,5 | 281 | 312 | 38 | 38 | 38 | 38 | 8 | 30 | 235 | 60 | 105 | 18 | 306 | 312 | 312 | 12 | 7,1 |
300 | 515 | 450 | 33 | 16 | M30 | 323,9 | 327,5 | 333 | 368 | 42 | 42 | 42 | 42 | 8 | 34 | 285 | 67 | 115 | 18 | 362 | 380 | 378 | 12 | 8 |
350 | 580 | 510 | 36 | 16 | M33 | 355,6 | 359,5 | 365 | 418 | 46 | 46 | 46 | 46 | 8 | 36 | 330 | 72 | 125 | 20 | 408 | 424 | 432 | 12 | 8,8 |
400 | 660 | 585 | 39 | 16 | M36 | 406,4 | 411 | 416 | 472 | 50 | 50 | 50 | 50 | 8 | 42 | 380 | 78 | 135 | 20 | 462 | 478 | 498 | 12 | 11 |
450 | 685 | 610 | 39 | 20 | M36 | 457 | 462 | 467 | 510 | 57 | 57 | 57 | 57 | 8 | 46 | 425 | 84 | 135 | 20 | 500 | 522 | 522 | 12 | 12,5 |
500 | 755 | 670 | 42 | 20 | M39 | 508 | 513,5 | 519 | 572 | 57 | 57 | 57 | 57 | 8 | 50 | 475 | 90 | 140 | 20 | 562 | 576 | 576 | 12 | 14,2 |
600 | 890 | 795 | 48 | 20 | M45 | 610 | 616,5 | 622 | 676 | 72 | 72 | 72 | 72 | 8 | 54 | 575 | 100 | 150 | 20 | 666 | 686 | 686 | 12 | 16 |

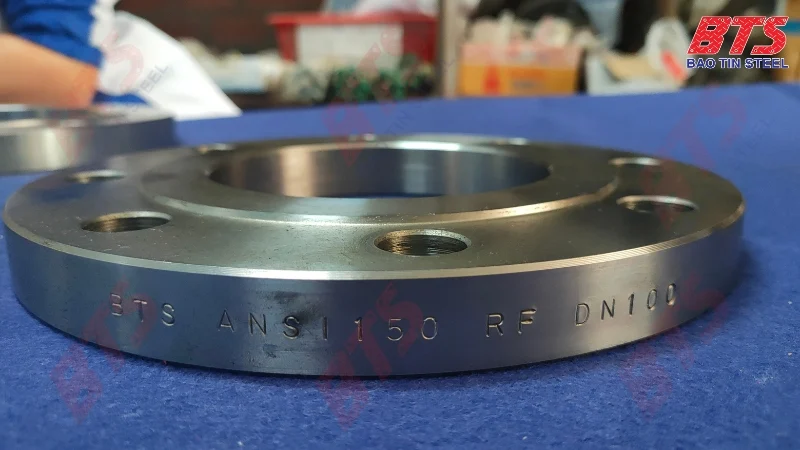

Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI
Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 150

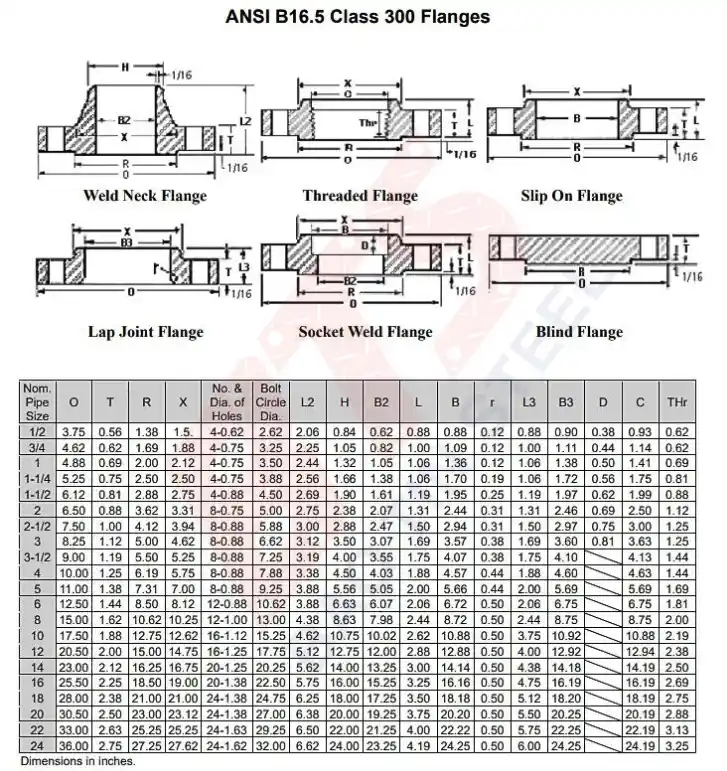

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 300

Dòng | Kích thước ống (inch) | Đường kính ngoài mặt bích (mm) | Đường kính ngoài ống (mm) | Số lỗ Bulong | Đường kính lỗ Bulong (mm) | Vòng tròn Bulong (mm) |
---|---|---|---|---|---|---|
400 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1 / 4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1 / 2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1 / 2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1 / 2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 254,0 | 114,3 | 8,0 | 25,4 | 181,0 | |
5 | 279,4 | 141,2 | 8,0 | 25,4 | 222,3 | |
6 | 292,1 | 168,4 | 12,0 | 25,4 | 238,1 | |
số 8 | 381,0 | 219,2 | 12,0 | 22,2 | 330,2 | |
10 | 419,1 | 273,1 | 16,0 | 19,1 | 374,7 | |
12 | 495,3 | 323,9 | 16,0 | 15,9 | 412,8 | |
14 | 584,2 | 355,6 | 20,0 | 15,9 | 501,7 | |
16 | 622,3 | 406,4 | 20,0 | 12,7 | 546,1 | |
18 | 711,2 | 457,2 | 24,0 | 12,7 | 590,6 | |
20 | 749,3 | 508,0 | 24,0 | 9,5 | 685,8 | |
24 | 914,4 | 609,6 | 24,0 | 3,2 | 812,8 | |
600 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1/4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1/2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1/2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1/2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 235,0 | 114,3 | 8,0 | 25,4 | 190,5 | |
5 | 330,2 | 141,2 | 8,0 | 19,1 | 241,3 | |
6 | 355,6 | 168,4 | 12,0 | 19,1 | 266,7 | |
8 | 393,7 | 219,2 | 12,0 | 19,1 | 311,2 | |
10 | 508,0 | 273,1 | 16,0 | 15,9 | 431,8 | |
12 | 558,8 | 323,9 | 20,0 | 15,9 | 476,3 | |
14 | 565,2 | 355,6 | 20,0 | 12,7 | 489,0 | |
16 | 685,8 | 406,4 | 20,0 | 9,5 | 565,2 | |
18 | 730,3 | 457,2 | 20,0 | 6,4 | 616,0 | |
20 | 812,8 | 508,0 | 24,0 | 6,4 | 698,5 | |
24 | 939,8 | 609,6 | 24,0 | 50,8 | 838,2 | |
900 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 215,9 | 88,9 | 8,0 | 22,2 | 165,1 | |
4 | 266,7 | 114,3 | 8,0 | 19,1 | 222,3 | |
5 | 311,2 | 141,2 | 8,0 | 15,9 | 279,4 | |
6 | 381,0 | 168,4 | 12,0 | 19,1 | 292,1 | |
8 | 444,5 | 219,2 | 12,0 | 12,7 | 368,3 | |
10 | 520,7 | 273,1 | 16,0 | 12,7 | 444,5 | |
12 | 609,6 | 323,9 | 20,0 | 12,7 | 533,4 | |
14 | 628,7 | 355,6 | 20,0 | 9,5 | 558,8 | |
16 | 666,8 | 406,4 | 20,0 | 6,4 | 603,3 | |
18 | 787,4 | 457,2 | 20,0 | 50,8 | 685,8 | |
20 | 819,2 | 508,0 | 20,0 | 47,6 | 723,9 | |
24 | 1041,4 | 609,6 | 20,0 | 34,9 | 876,3 | |
ANSI B16.5 covers only sizes through 24" | ||||||
26 | 1047,8 | 20,0 | 28,6 | 927,1 | ||
28 | 1168,4 | 20,0 | 73,0 | 1009,7 | ||
30 | 1206,5 | 20,0 | 73,0 | 1047,8 | ||
32 | 1276,4 | 20,0 | 66,7 | 1130,3 | ||
34 | 1397,0 | 20,0 | 60,3 | 1212,9 | ||
36 | 1435,1 | 20,0 | 60,3 | 1251,0 | ||
1500 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 241,3 | 88,9 | 8,0 | 19,1 | 203,2 | |
4 | 285,8 | 114,3 | 8,0 | 15,9 | 215,9 | |
5 | 336,6 | 141,2 | 8,0 | 9,5 | 266,7 | |
6 | 368,3 | 168,4 | 12,0 | 12,7 | 292,1 | |
8 | 482,6 | 219,2 | 12,0 | 6,4 | 368,3 | |
10 | 584,2 | 273,1 | 12,0 | 50,8 | 482,6 | |
12 | 647,7 | 323,9 | 16,0 | 47,6 | 546,1 | |
14 | 723,9 | 355,6 | 16,0 | 41,3 | 635,0 | |
16 | 800,1 | 406,4 | 16,0 | 34,9 | 666,8 | |
18 | 914,4 | 457,2 | 16,0 | 28,6 | 749,3 | |
20 | 946,2 | 508,0 | 16,0 | 73,0 | 793,8 | |
24 | 1168,4 | 609,6 | 16,0 | 60,3 | 990,6 | |
2500 Series | 1/2 | 120,7 | 21,3 | 4,0 | 22,2 | 63,5 |
3/4 | 114,3 | 26,7 | 4,0 | 22,2 | 57,2 | |
1 | 146,1 | 33,5 | 4,0 | 25,4 | 95,3 | |
1-1/4 | 171,5 | 42,2 | 4,0 | 22,2 | 123,8 | |
1-1/2 | 203,2 | 48,3 | 4,0 | 19,1 | 108,0 | |
2 | 222,3 | 60,5 | 8,0 | 22,2 | 133,4 | |
2-1/2 | 241,3 | 73,2 | 8,0 | 19,1 | 158,8 | |
3 | 304,8 | 88,9 | 8,0 | 15,9 | 228,6 | |
4 | 355,6 | 114,3 | 8,0 | 9,5 | 235,0 | |
5 | 393,7 | 141,2 | 8,0 | 3,2 | 285,8 | |
6 | 482,6 | 168,4 | 8,0 | 47,6 | 342,9 | |
8 | 514,4 | 219,2 | 12,0 | 47,6 | 425,5 | |
10 | 647,7 | 273,1 | 12,0 | 34,9 | 527,1 | |
12 | 762,0 | 323,9 | 12,0 | 28,6 | 600,1 |

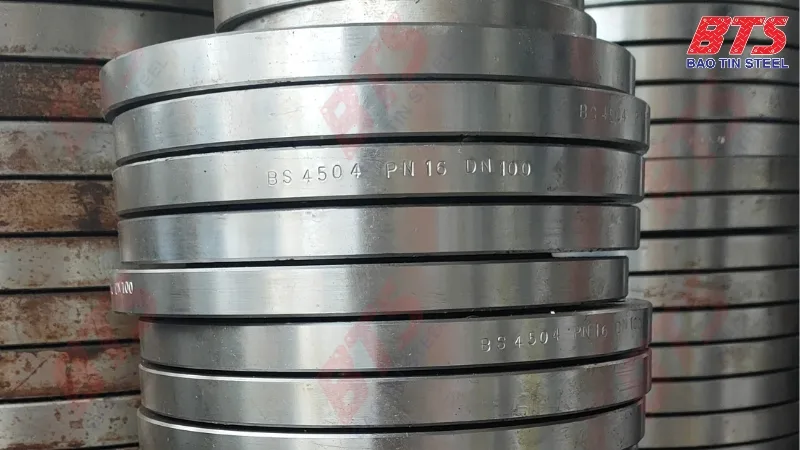

Thông số kỹ thuật chuẩn mặt bích BS 4504 - EN 1092
Thông số kỹ thuật chuẩn mặt bích BS 4504 PN6

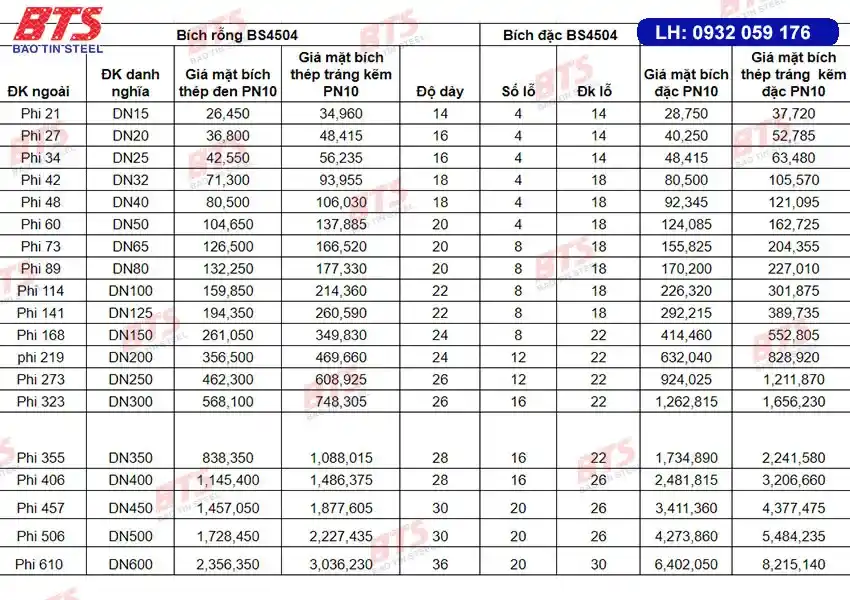

Thông số kỹ thuật chuẩn bích BS 4504 PN10

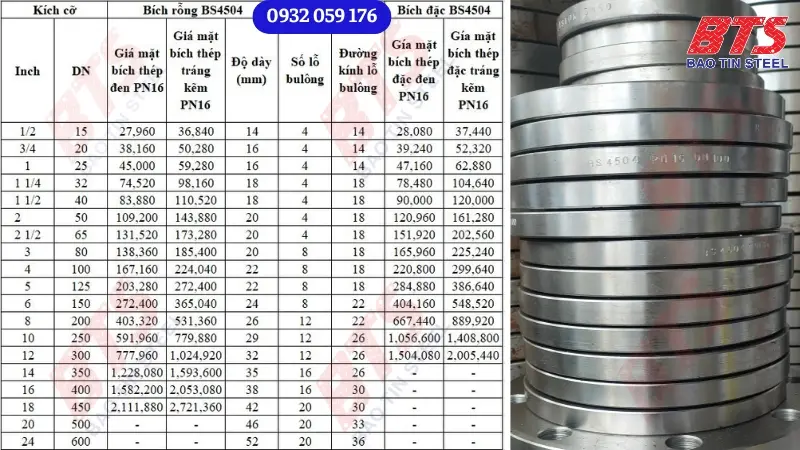

Thông số kỹ thuật chuẩn bích BS 4504 PN16

Thông số kỹ thuật chuẩn bích BS 4504 PN25

Thông số kỹ thuật chuẩn bích BS 4504 PN40

Đặc điểm và ứng dụng của mặt bích thép
Mặt bích được sử dụng để kết nối các đường ống với nhau, với van, với phụ kiện và các mặt hàng đặc biệt như bộ lọc và bình chịu áp lực. Nhằm mục đích ngăn chặn hoặc giảm thiểu tình trạng rò rỉ lưu chất, kết nối các đoạn ống dẫn với nhau.
Hầu hết các loại mặt bích thép, inox đều được sản xuất với quy cách chuẩn hóa để có thể giao thương và thay thế cho chủng loại khác. Tuy nhiên các loại mặt bích trong cùng tiêu chuẩn hoặc khác cấp áp suất sẽ không thể thay thế cho nhau được.
Ví dụ: mặt bích tiêu chuẩn ASME 150 series sẽ không thể thay thế cho mặt bích 300 series được.
Các ứng dụng của mặt bích nói chung:
- Các ngành công nghiệp nơi các chất dễ cháy, dễ bay hơi, độc hại hoặc ăn mòn đang được xử lý có nhu cầu bảo vệ đặc biệt.
- Nhà máy xử lý hoặc trạm phát điện.
- Các đường ống dẫn dầu và khí đốt dưới biển hoặc lò cao, gia công nguội và nhiệt lạnh, phun khí, nhiệt độ cao và các ứng dụng hạt nhân.
- Dùng trong nhà máy ứng dụng công nghệ vi sinh, …
Bùi Công Tuấn Đã được tư vấn tại Thép Bảo Tín
Nguyễn Văn Đã được tư vấn tại Thép Bảo Tín
Nguyễn Trung Tuấn Đã được tư vấn tại Thép Bảo Tín
