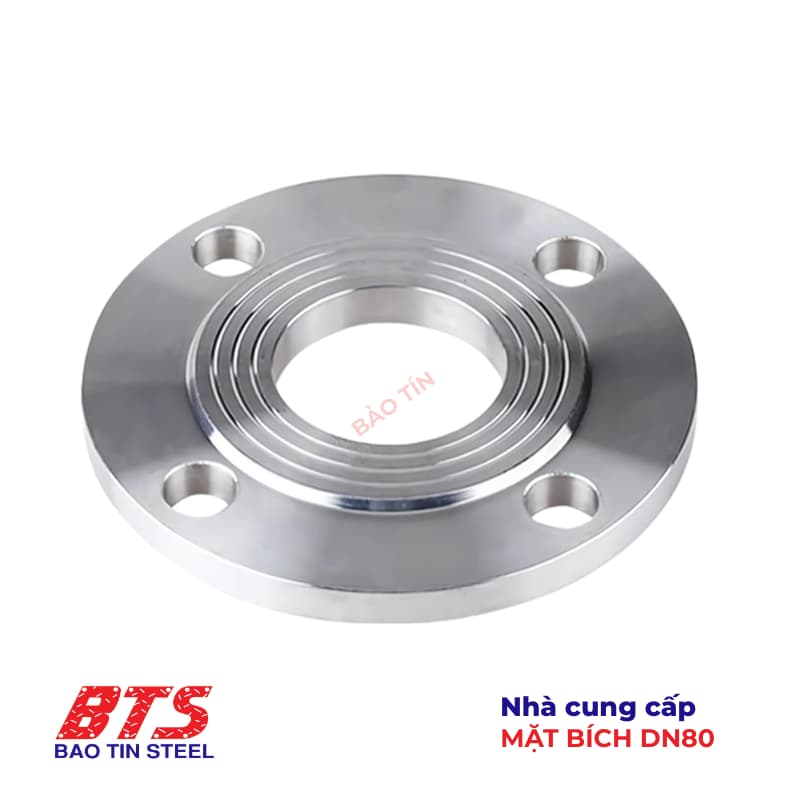

Để hiểu rõ hơn về quy cách bích DN80, mời anh em đọc qua bài viết ngắn dưới đây nhé!

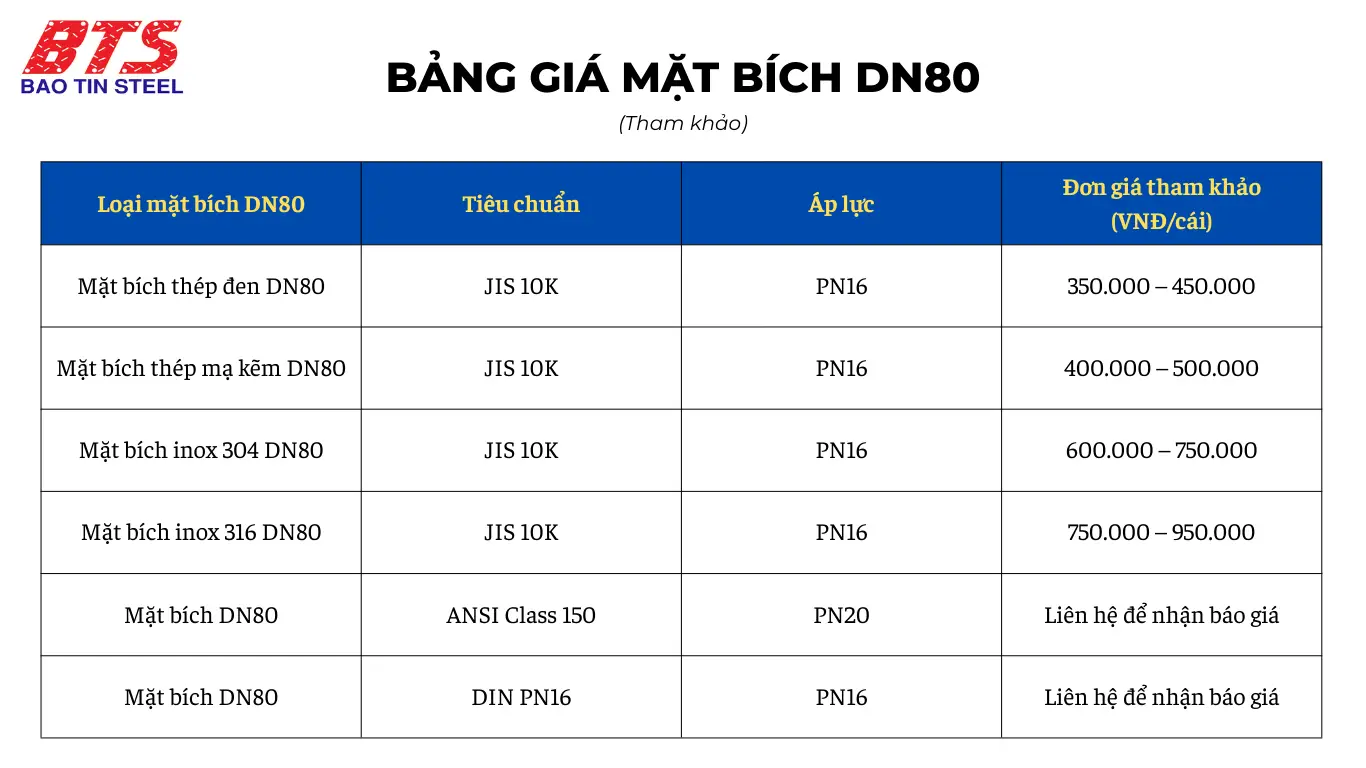

Thông số kỹ thuật mặt bích DN80 và mặt bích nói chung theo từng tiêu chuẩn
Thông số kỹ thuật tiêu chuẩn bích JIS 5K
Thông số kỹ thuật tiêu chuẩn bích JIS 10K
Thông số kỹ thuật tiêu chuẩn bích JIS 16K
Thông số kỹ thuật tiêu chuẩn bích JIS 20K
Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn DIN
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN6
Bảng thông số kỹ thuật mặt bích DIN PN6
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | C1 | C2 C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||
01, 02, 05, 11, 12, 13, 21 | 11 21b | 01 12 32 | 2 | 01 02 | 11 12 13 21 | 5 | 2 | 32 | 5 | 12 13 | 11 | 11 | 11 | 12 13 | 21 | 11 12 13 21 | 11 | |||||
10 | 75 | 50 | 11 | 4 | M10 | 17,2 | 18 | 21 | 12 | 12 | 12 | 3 | 10 | - | 20 | 28 | 6 | 26 | 25 | 20 | 4 | 1,8 |
15 | 80 | 55 | 11 | 4 | M10 | 21,3 | 22 | 25 | 12 | 12 | 12 | 3 | 10 | - | 20 | 30 | 6 | 30 | 30 | 26 | 4 | 2 |
20 | 90 | 65 | 11 | 4 | M10 | 26,9 | 27,5 | 31 | 14 | 14 | 14 | 4 | 10 | - | 24 | 32 | 6 | 38 | 40 | 34 | 4 | 2,3 |
25 | 100 | 75 | 11 | 4 | M10 | 33,7 | 34,5 | 38 | 14 | 14 | 14 | 4 | 10 | - | 24 | 35 | 6 | 42 | 50 | 44 | 4 | 2,6 |
32 | 120 | 90 | 14 | 4 | M12 | 42,4 | 43,5 | 46 | 16 | 14 | 14 | 5 | 10 | - | 26 | 35 | 6 | 55 | 60 | 54 | 6 | 2,6 |
40 | 130 | 100 | 14 | 4 | M12 | 48,3 | 49,5 | 53 | 16 | 14 | 14 | 5 | 10 | - | 26 | 38 | 7 | 62 | 70 | 64 | 6 | 2,6 |
50 | 140 | 110 | 14 | 4 | M12 | 60,3 | 61,5 | 65 | 16 | 14 | 14 | 5 | 12 | - | 28 | 38 | 8 | 74 | 80 | 74 | 6 | 2,9 |
65 | 160 | 130 | 14 | 4 | M12 | 76,1 | 77,5 | 81 | 16 | 14 | 14 | 6 | 12 | 55 | 32 | 38 | 9 | 88 | 100 | 94 | 6 | 2,9 |
80 | 190 | 150 | 18 | 4 | M16 | 88,9 | 90,5 | 94 | 18 | 16 | 16 | 6 | 12 | 70 | 34 | 42 | 10 | 102 | 110 | 110 | 8 | 3,2 |
100 | 210 | 170 | 18 | 4 | M16 | 114,3 | 116 | 120 | 18 | 16 | 16 | 6 | 14 | 90 | 40 | 45 | 10 | 130 | 130 | 130 | 8 | 3,6 |
125 | 240 | 200 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 20 | 18 | 18 | 6 | 14 | 115 | 44 | 48 | 10 | 155 | 160 | 160 | 8 | 4 |
150 | 265 | 225 | 18 | 8 | M16 | 168,3 | 170,5 | 174 | 20 | 18 | 18 | 6 | 14 | 140 | 44 | 48 | 12 | 184 | 185 | 182 | 10 | 4,5 |
200 | 320 | 280 | 18 | 8 | M16 | 219,1 | 221,5 | 226 | 22 | 20 | 20 | 6 | 16 | 190 | 44 | 55 | 15 | 236 | 240 | 238 | 10 | 6,3 |
250 | 375 | 335 | 18 | 12 | M16 | 273 | 276,5 | 281 | 24 | 22 | 22 | 8 | 18 | 235 | 44 | 60 | 15 | 290 | 295 | 284 | 12 | 6,3 |
300 | 440 | 395 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 24 | 22 | 22 | 8 | 18 | 285 | 44 | 62 | 15 | 342 | 355 | 342 | 12 | 7,1 |
350 | 490 | 445 | 22 | 12 | M20 | 355,6 | 359,5 | 365 | 26 | 22 | 22 | 8 | 18 | 330 | - | 62 | 15 | 385 | - | 392 | 12 | 7,1 |
400 | 540 | 495 | 22 | 16 | M20 | 406,4 | 411 | 416 | 28 | 22 | 22 | 8 | 20 | 380 | - | 65 | 15 | 438 | - | 442 | 12 | 7,1 |
450 | 595 | 550 | 22 | 16 | M20 | 457 | 462 | 467 | 30 | 22 | 24 | 8 | 20 | 425 | - | 65 | 15 | 492 | - | 494 | 12 | 7,1 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN10
Bảng thông số kỹ thuật mặt bích DIN PN10
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 to 40 | Sử dụng cấp áp suất PN40 | |||||||||||||||||||||||
50 to 150 | Sử dụng cấp áp suất PN16 | |||||||||||||||||||||||
200 | 340 | 295 | 22 | 8 | M20 | 219,1 | 221,5 | 226 | 240 | 24 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 234 | 246 | 246 | 10 | 6,3 |
250 | 395 | 350 | 22 | 12 | M20 | 273 | 276,5 | 281 | 294 | 26 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 68 | 16 | 292 | 298 | 298 | 12 | 6,3 |
300 | 445 | 400 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 348 | 26 | 26 | 26 | 26 | 8 | 22 | 285 | 46 | 68 | 16 | 342 | 350 | 348 | 12 | 7,1 |
350 | 505 | 460 | 22 | 16 | M20 | 355,6 | 359,5 | 365 | 400 | 28 | 26 | 26 | 26 | 8 | 22 | 330 | 53 | 68 | 16 | 385 | 400 | 408 | 12 | 7,1 |
400 | 565 | 515 | 26 | 16 | M24 | 406,4 | 411 | 416 | 450 | 32 | 26 | 26 | 26 | 8 | 24 | 380 | 57 | 72 | 16 | 440 | 456 | 456 | 12 | 7,1 |
450 | 615 | 565 | 26 | 20 | M24 | 457 | 462 | 467 | 498 | 36 | 28 | 28 | 28 | 8 | 24 | 425 | 63 | 72 | 16 | 488 | 502 | 502 | 12 | 7,1 |
500 | 670 | 620 | 26 | 20 | M24 | 508 | 513,5 | 519 | 550 | 38 | 28 | 28 | 28 | 8 | 26 | 475 | 67 | 75 | 16 | 542 | 559 | 559 | 12 | 7,1 |
600 | 780 | 725 | 30 | 20 | M27 | 610 | 616,5 | 622 | 650 | 42 | 28 | 34 | 34 | 8 | 26 | 575 | 75 | 80 | 18 | 642 | 658 | 658 | 12 | 7,1 |
700 | 895 | 840 | 30 | 24 | M27 | 711 | 30 | 34 | 38 | 670 | 80 | 18 | 746 | 772 | 12 | 8 | ||||||||
800 | 1015 | 950 | 33 | 24 | M30 | 813 | 32 | 36 | 42 | 770 | 90 | 18 | 850 | 876 | 12 | 8 | ||||||||
900 | 1115 | 1050 | 33 | 28 | M30 | 914 | 34 | 38 | 46 | 860 | 95 | 20 | 950 | 976 | 12 | 10 | ||||||||
1000 | 1230 | 1160 | 36 | 28 | M33 | 1016 | 34 | 38 | 52 | 960 | 95 | 20 | 1052 | 1080 | 16 | 10 | ||||||||
1200 | 1455 | 1380 | 39 | 32 | M36 | 1219 | 38 | 44 | 60 | 1160 | 115 | 25 | 1256 | 1292 | 16 | 11 | ||||||||
1400 | 1675 | 1590 | 42 | 36 | M39 | 1422 | 42 | 48 | 120 | 25 | 1460 | 1496 | 16 | 12 | ||||||||||
1600 | 1915 | 1820 | 48 | 40 | M45 | 1626 | 46 | 52 | 130 | 25 | 1666 | 1712 | 16 | 14 | ||||||||||
1800 | 2115 | 2020 | 48 | 44 | M45 | 1829 | 50 | 56 | 140 | 30 | 1868 | 1910 | 16 | 15 | ||||||||||
2000 | 2325 | 2230 | 48 | 48 | M45 | 2032 | 54 | 60 | 150 | 30 | 2072 | 2120 | 16 | 16 | ||||||||||
2200 | 2550 | 2440 | 56 | 52 | M52 | 2235 | 58 | 160 | 35 | 2275 | 18 | 18 | ||||||||||||
2400 | 2760 | 2650 | 56 | 56 | M52 | 2438 | 62 | 170 | 35 | 2478 | 18 | 20 | ||||||||||||
2600 | 2960 | 2850 | 56 | 60 | M52 | 2620 | 66 | 180 | 40 | 2680 | 18 | 22 | ||||||||||||
2800 | 3180 | 3070 | 56 | 64 | M52 | 2820 | 70 | 190 | 40 | 2882 | 18 | 22 | ||||||||||||
3000 | 3405 | 3290 | 62 | 68 | M56 | 3020 | 75 | 200 | 45 | 3085 | 18 | 24 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN16
Bảng thông số kỹ thuật mặt bích DIN PN16
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 to 40 | Sử dụng mặt bích cấp áp suất PN40 | |||||||||||||||||||||||
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 19 | 18 | 18 | 18 | 5 | 16 | 28 | 45 | 8 | 74 | 84 | 84 | 5 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 20 | 18 | 18 | 18 | 6 | 16 | 55 | 32 | 45 | 10 | 92 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 108 | 20 | 20 | 20 | 20 | 6 | 16 | 70 | 34 | 50 | 10 | 105 | 118 | 120 | 6 | 3,2 |
100 | 220 | 180 | 18 | 8 | M16 | 114,3 | 116 | 120 | 134 | 22 | 20 | 20 | 20 | 6 | 18 | 90 | 40 | 52 | 12 | 131 | 140 | 140 | 8 | 3,6 |
125 | 250 | 210 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 162 | 22 | 22 | 22 | 22 | 6 | 18 | 115 | 44 | 55 | 12 | 156 | 168 | 170 | 8 | 4 |
150 | 285 | 240 | 22 | 8 | M20 | 168,3 | 170,5 | 174 | 188 | 24 | 22 | 22 | 22 | 6 | 20 | 140 | 44 | 55 | 12 | 184 | 195 | 190 | 10 | 4,5 |
200 | 340 | 295 | 22 | 12 | M20 | 219,1 | 221,5 | 226 | 240 | 26 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 235 | 246 | 246 | 10 | 6,3 |
250 | 405 | 355 | 26 | 12 | M24 | 273 | 276,5 | 281 | 294 | 29 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 70 | 16 | 292 | 298 | 296 | 12 | 6,3 |
300 | 460 | 410 | 26 | 12 | M24 | 323,9 | 327,5 | 33 | 348 | 32 | 28 | 28 | 28 | 8 | 24 | 285 | 46 | 78 | 16 | 344 | 350 | 350 | 12 | 7,1 |
350 | 520 | 470 | 26 | 16 | M24 | 355,6 | 359 | 365 | 400 | 35 | 30 | 30 | 30 | 8 | 26 | 330 | 57 | 82 | 16 | 390 | 400 | 410 | 12 | 8 |
400 | 580 | 525 | 30 | 16 | M27 | 406,4 | 411 | 416 | 454 | 38 | 32 | 32 | 32 | 8 | 28 | 380 | 63 | 85 | 16 | 445 | 456 | 458 | 12 | 8 |
450 | 640 | 585 | 30 | 20 | M27 | 457 | 462 | 467 | 500 | 42 | 40 | 40 | 40 | 8 | 30 | 425 | 68 | 87 | 16 | 490 | 502 | 516 | 12 | 8 |
500 | 715 | 650 | 33 | 20 | M30 | 508 | 513,5 | 510 | 556 | 46 | 44 | 44 | 44 | 8 | 32 | 475 | 73 | 90 | 16 | 548 | 559 | 576 | 12 | 8 |
600 | 840 | 770 | 36 | 20 | M33 | 610 | 616,5 | 622 | 660 | 52 | 54 | 54 | 54 | 8 | 32 | 575 | 83 | 95 | 18 | 652 | 658 | 690 | 12 | 8,8 |
700 | 910 | 840 | 36 | 24 | M33 | 711 | 36 | 42 | 48 | 670 | 83 | 100 | 18 | 755 | 760 | 760 | 12 | 8,8 | ||||||
800 | 1025 | 950 | 39 | 24 | M36 | 813 | 38 | 42 | 52 | 770 | 90 | 105 | 20 | 855 | 864 | 862 | 12 | 10 | ||||||
900 | 1125 | 1050 | 39 | 28 | M36 | 914 | 40 | 44 | 58 | 860 | 94 | 110 | 20 | 955 | 968 | 962 | 12 | 10 | ||||||
1000 | 1255 | 1170 | 42 | 28 | M39 | 1016 | 42 | 46 | 64 | 960 | 100 | 120 | 22 | 1058 | 1072 | 1070 | 16 | 10 | ||||||
1200 | 1485 | 1390 | 48 | 32 | M45 | 1219 | 48 | 52 | 76 | 1160 | 130 | 30 | 1262 | 1282 | 16 | 12,5 | ||||||||
1400 | 1685 | 1590 | 48 | 36 | M45 | 1422 | 52 | 58 | 1346 | 145 | 30 | 1465 | 1482 | 16 | 14,2 | |||||||||
1600 | 1930 | 1820 | 56 | 40 | M52 | 1626 | 58 | 64 | 1546 | 160 | 35 | 1668 | 1696 | 16 | 16 | |||||||||
1800 | 2130 | 2020 | 56 | 44 | M52 | 1829 | 62 | 68 | 1746 | 170 | 35 | 1870 | 1896 | 16 | 17,5 | |||||||||
2000 | 2345 | 2230 | 62 | 48 | M56 | 2032 | 66 | 70 | 1950 | 180 | 40 | 2072 | 2100 | 16 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN25
Bảng thông số kỹ thuật mặt bích DIN PN25
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 to 150 | Sử dụng loại mặt bích có cấp áp suất PN40 | |||||||||||||||||||||||
200 | 360 | 310 | 26 | 12 | M24 | 219,1 | 221,5 | 226 | 250 | 32 | 30 | 30 | 30 | 6 | 26 | 190 | 52 | 80 | 16 | 244 | 256 | 252 | 10 | 6,3 |
250 | 425 | 370 | 30 | 12 | M27 | 273 | 276,5 | 281 | 302 | 35 | 32 | 32 | 32 | 8 | 26 | 235 | 60 | 88 | 18 | 298 | 310 | 304 | 12 | 7,1 |
300 | 485 | 430 | 30 | 16 | M27 | 323,9 | 327,5 | 333 | 356 | 38 | 34 | 34 | 34 | 8 | 28 | 285 | 67 | 92 | 18 | 352 | 364 | 364 | 12 | 8 |
350 | 555 | 490 | 33 | 16 | M30 | 355,6 | 359,5 | 365 | 408 | 42 | 38 | 38 | 38 | 8 | 32 | 332 | 72 | 100 | 20 | 398 | 418 | 418 | 12 | 8 |
400 | 620 | 550 | 36 | 16 | M33 | 406,4 | 411 | 416 | 462 | 46 | 40 | 40 | 40 | 8 | 34 | 380 | 78 | 110 | 20 | 452 | 472 | 472 | 12 | 8,8 |
450 | 670 | 600 | 36 | 20 | M33 | 457 | 462 | 467 | 510 | 50 | 46 | 46 | 46 | 8 | 36 | 425 | 84 | 110 | 20 | 500 | 520 | 520 | 12 | 8,8 |
500 | 730 | 660 | 36 | 20 | M33 | 508 | 513,5 | 519 | 568 | 56 | 48 | 48 | 48 | 8 | 38 | 475 | 90 | 125 | 20 | 558 | 580 | 580 | 12 | 10 |
600 | 845 | 770 | 39 | 20 | M36 | 610 | 616,5 | 622 | 670 | 68 | 58 | 58 | 58 | 8 | 40 | 575 | 100 | 125 | 20 | 660 | 684 | 684 | 12 | 11 |
700 | 960 | 875 | 42 | 24 | M39 | 711 | 46 | 50 | 125 | 20 | 760 | 780 | 12 | 12,5 | ||||||||||
800 | 1085 | 990 | 48 | 24 | M45 | 813 | 50 | 54 | 135 | 22 | 864 | 882 | 12 | 14,2 | ||||||||||
900 | 1185 | 1090 | 48 | 28 | M45 | 914 | 54 | 58 | 145 | 24 | 968 | 982 | 12 | 16 | ||||||||||
1000 | 1320 | 1210 | 56 | 28 | M52 | 1016 | 58 | 62 | 155 | 24 | 1070 | 1086 | 16 | 17,5 | ||||||||||
1200 | 1530 | 1420 | 56 | 32 | M52 | 1219 | 70 | 1296 | 18 | |||||||||||||||
1400 | 1755 | 1640 | 62 | 36 | M56 | 1422 | 76 | 1508 | 18 | |||||||||||||||
1600 | 1975 | 1860 | 62 | 40 | M56 | 1626 | 84 | 1726 | 20 | |||||||||||||||
1800 | 2195 | 2070 | 70 | 44 | M64 | 1829 | 90 | 1920 | 20 | |||||||||||||||
2000 | 2425 | 2300 | 70 | 48 | M64 | 2032 | 96 | 2150 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN40
Bảng thông số kỹ thuật mặt bích DIN PN40
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 | |||||
10 | 90 | 60 | 14 | 4 | M12 | 17,2 | 18 | 21 | 31 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 35 | 6 | 28 | 30 | 28 | 4 | 1,8 | |
15 | 95 | 65 | 14 | 4 | M12 | 21,3 | 22 | 25 | 35 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 38 | 6 | 32 | 35 | 32 | 4 | 2 | |
20 | 105 | 75 | 14 | 4 | M12 | 26,9 | 27,5 | 31 | 42 | 16 | 18 | 18 | 18 | 4 | 14 | 26 | 40 | 6 | 40 | 45 | 40 | 4 | 2,3 | |
25 | 115 | 85 | 14 | 4 | M12 | 33,7 | 34,5 | 38 | 49 | 16 | 18 | 18 | 18 | 4 | 14 | 28 | 40 | 6 | 46 | 52 | 50 | 4 | 2,6 | |
32 | 140 | 100 | 18 | 4 | M16 | 42,4 | 43,5 | 47 | 59 | 18 | 18 | 18 | 18 | 5 | 14 | 30 | 42 | 6 | 56 | 60 | 60 | 6 | 2,6 | |
40 | 150 | 110 | 18 | 4 | M16 | 48,3 | 49,5 | 53 | 67 | 18 | 18 | 18 | 18 | 5 | 14 | 32 | 45 | 7 | 64 | 70 | 70 | 6 | 2,6 | |
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 20 | 20 | 20 | 20 | 5 | 16 | 34 | 48 | 8 | 75 | 84 | 84 | 6 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 22 | 22 | 22 | 22 | 6 | 16 | 55 | 38 | 52 | 10 | 90 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 114 | 24 | 24 | 24 | 24 | 6 | 18 | 70 | 40 | 58 | 12 | 105 | 118 | 120 | 8 | 3,2 |
100 | 235 | 190 | 22 | 8 | M20 | 114,3 | 116 | 120 | 138 | 26 | 24 | 24 | 24 | 6 | 20 | 90 | 44 | 65 | 12 | 134 | 145 | 142 | 8 | 3,6 |
125 | 270 | 220 | 26 | 8 | M24 | 139,7 | 141,5 | 145 | 166 | 28 | 26 | 26 | 26 | 6 | 22 | 115 | 48 | 68 | 12 | 162 | 170 | 162 | 8 | 4 |
150 | 300 | 250 | 26 | 8 | M24 | 168,3 | 170,5 | 174 | 194 | 30 | 28 | 28 | 28 | 6 | 24 | 140 | 52 | 75 | 12 | 192 | 200 | 192 | 10 | 4,5 |
200 | 375 | 320 | 30 | 12 | M27 | 219,1 | 221,5 | 226 | 250 | 36 | 34 | 34 | 36 | 6 | 28 | 190 | 52 | 88 | 16 | 244 | 260 | 254 | 10 | 6,3 |
250 | 450 | 385 | 33 | 12 | M30 | 273 | 276,5 | 281 | 312 | 38 | 38 | 38 | 38 | 8 | 30 | 235 | 60 | 105 | 18 | 306 | 312 | 312 | 12 | 7,1 |
300 | 515 | 450 | 33 | 16 | M30 | 323,9 | 327,5 | 333 | 368 | 42 | 42 | 42 | 42 | 8 | 34 | 285 | 67 | 115 | 18 | 362 | 380 | 378 | 12 | 8 |
350 | 580 | 510 | 36 | 16 | M33 | 355,6 | 359,5 | 365 | 418 | 46 | 46 | 46 | 46 | 8 | 36 | 330 | 72 | 125 | 20 | 408 | 424 | 432 | 12 | 8,8 |
400 | 660 | 585 | 39 | 16 | M36 | 406,4 | 411 | 416 | 472 | 50 | 50 | 50 | 50 | 8 | 42 | 380 | 78 | 135 | 20 | 462 | 478 | 498 | 12 | 11 |
450 | 685 | 610 | 39 | 20 | M36 | 457 | 462 | 467 | 510 | 57 | 57 | 57 | 57 | 8 | 46 | 425 | 84 | 135 | 20 | 500 | 522 | 522 | 12 | 12,5 |
500 | 755 | 670 | 42 | 20 | M39 | 508 | 513,5 | 519 | 572 | 57 | 57 | 57 | 57 | 8 | 50 | 475 | 90 | 140 | 20 | 562 | 576 | 576 | 12 | 14,2 |
600 | 890 | 795 | 48 | 20 | M45 | 610 | 616,5 | 622 | 676 | 72 | 72 | 72 | 72 | 8 | 54 | 575 | 100 | 150 | 20 | 666 | 686 | 686 | 12 | 16 |
Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI
Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 150
Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 300
🔥🔥🔥 Ngoài 2 dòng 150 & 300 là hàng thông dụng, thì mặt bích ANSI còn có các dòng khác là 400, 600, 900, 1500, 2500. Anh em có thể xem thêm trong bảng dưới đây (Tài liệu được viện dẫn từ tiêu chuẩn ASME/ANSI B16.10/19).Dòng | Kích thước ống (inch) | Đường kính ngoài mặt bích (mm) | Đường kính ngoài ống (mm) | Số lỗ Bulong | Đường kính lỗ Bulong (mm) | Vòng tròn Bulong (mm) |
---|---|---|---|---|---|---|
400 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1 / 4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1 / 2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1 / 2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1 / 2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 254,0 | 114,3 | 8,0 | 25,4 | 181,0 | |
5 | 279,4 | 141,2 | 8,0 | 25,4 | 222,3 | |
6 | 292,1 | 168,4 | 12,0 | 25,4 | 238,1 | |
số 8 | 381,0 | 219,2 | 12,0 | 22,2 | 330,2 | |
10 | 419,1 | 273,1 | 16,0 | 19,1 | 374,7 | |
12 | 495,3 | 323,9 | 16,0 | 15,9 | 412,8 | |
14 | 584,2 | 355,6 | 20,0 | 15,9 | 501,7 | |
16 | 622,3 | 406,4 | 20,0 | 12,7 | 546,1 | |
18 | 711,2 | 457,2 | 24,0 | 12,7 | 590,6 | |
20 | 749,3 | 508,0 | 24,0 | 9,5 | 685,8 | |
24 | 914,4 | 609,6 | 24,0 | 3,2 | 812,8 | |
600 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1/4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1/2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1/2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1/2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 235,0 | 114,3 | 8,0 | 25,4 | 190,5 | |
5 | 330,2 | 141,2 | 8,0 | 19,1 | 241,3 | |
6 | 355,6 | 168,4 | 12,0 | 19,1 | 266,7 | |
8 | 393,7 | 219,2 | 12,0 | 19,1 | 311,2 | |
10 | 508,0 | 273,1 | 16,0 | 15,9 | 431,8 | |
12 | 558,8 | 323,9 | 20,0 | 15,9 | 476,3 | |
14 | 565,2 | 355,6 | 20,0 | 12,7 | 489,0 | |
16 | 685,8 | 406,4 | 20,0 | 9,5 | 565,2 | |
18 | 730,3 | 457,2 | 20,0 | 6,4 | 616,0 | |
20 | 812,8 | 508,0 | 24,0 | 6,4 | 698,5 | |
24 | 939,8 | 609,6 | 24,0 | 50,8 | 838,2 | |
900 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 215,9 | 88,9 | 8,0 | 22,2 | 165,1 | |
4 | 266,7 | 114,3 | 8,0 | 19,1 | 222,3 | |
5 | 311,2 | 141,2 | 8,0 | 15,9 | 279,4 | |
6 | 381,0 | 168,4 | 12,0 | 19,1 | 292,1 | |
8 | 444,5 | 219,2 | 12,0 | 12,7 | 368,3 | |
10 | 520,7 | 273,1 | 16,0 | 12,7 | 444,5 | |
12 | 609,6 | 323,9 | 20,0 | 12,7 | 533,4 | |
14 | 628,7 | 355,6 | 20,0 | 9,5 | 558,8 | |
16 | 666,8 | 406,4 | 20,0 | 6,4 | 603,3 | |
18 | 787,4 | 457,2 | 20,0 | 50,8 | 685,8 | |
20 | 819,2 | 508,0 | 20,0 | 47,6 | 723,9 | |
24 | 1041,4 | 609,6 | 20,0 | 34,9 | 876,3 | |
ANSI B16.5 covers only sizes through 24" | ||||||
26 | 1047,8 | 20,0 | 28,6 | 927,1 | ||
28 | 1168,4 | 20,0 | 73,0 | 1009,7 | ||
30 | 1206,5 | 20,0 | 73,0 | 1047,8 | ||
32 | 1276,4 | 20,0 | 66,7 | 1130,3 | ||
34 | 1397,0 | 20,0 | 60,3 | 1212,9 | ||
36 | 1435,1 | 20,0 | 60,3 | 1251,0 | ||
1500 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 241,3 | 88,9 | 8,0 | 19,1 | 203,2 | |
4 | 285,8 | 114,3 | 8,0 | 15,9 | 215,9 | |
5 | 336,6 | 141,2 | 8,0 | 9,5 | 266,7 | |
6 | 368,3 | 168,4 | 12,0 | 12,7 | 292,1 | |
8 | 482,6 | 219,2 | 12,0 | 6,4 | 368,3 | |
10 | 584,2 | 273,1 | 12,0 | 50,8 | 482,6 | |
12 | 647,7 | 323,9 | 16,0 | 47,6 | 546,1 | |
14 | 723,9 | 355,6 | 16,0 | 41,3 | 635,0 | |
16 | 800,1 | 406,4 | 16,0 | 34,9 | 666,8 | |
18 | 914,4 | 457,2 | 16,0 | 28,6 | 749,3 | |
20 | 946,2 | 508,0 | 16,0 | 73,0 | 793,8 | |
24 | 1168,4 | 609,6 | 16,0 | 60,3 | 990,6 | |
2500 Series | 1/2 | 120,7 | 21,3 | 4,0 | 22,2 | 63,5 |
3/4 | 114,3 | 26,7 | 4,0 | 22,2 | 57,2 | |
1 | 146,1 | 33,5 | 4,0 | 25,4 | 95,3 | |
1-1/4 | 171,5 | 42,2 | 4,0 | 22,2 | 123,8 | |
1-1/2 | 203,2 | 48,3 | 4,0 | 19,1 | 108,0 | |
2 | 222,3 | 60,5 | 8,0 | 22,2 | 133,4 | |
2-1/2 | 241,3 | 73,2 | 8,0 | 19,1 | 158,8 | |
3 | 304,8 | 88,9 | 8,0 | 15,9 | 228,6 | |
4 | 355,6 | 114,3 | 8,0 | 9,5 | 235,0 | |
5 | 393,7 | 141,2 | 8,0 | 3,2 | 285,8 | |
6 | 482,6 | 168,4 | 8,0 | 47,6 | 342,9 | |
8 | 514,4 | 219,2 | 12,0 | 47,6 | 425,5 | |
10 | 647,7 | 273,1 | 12,0 | 34,9 | 527,1 | |
12 | 762,0 | 323,9 | 12,0 | 28,6 | 600,1 |
Thông số kỹ thuật chuẩn mặt bích BS 4504 - EN 1092
Thông số kỹ thuật chuẩn mặt bích BS 4504 PN6
Thông số kỹ thuật chuẩn bích BS 4504 PN10
Thông số kỹ thuật chuẩn bích BS 4504 PN16
Thông số kỹ thuật chuẩn bích BS 4504 PN25
Thông số kỹ thuật chuẩn bích BS 4504 PN40
Ứng dụng của mặt bích DN80
Tùy từng kiểu dáng thiết kế mà ứng dụng của mặt bích DN80 có thể khác nhau. Ví dụ:
- Mặt bích mù thì dùng để bít kín đoạn cuối đường ống dẫn
- Mặt bích có ren trong thì được sử dụng chủ yếu để giảm kích thước đường ống
- Mặt bích có cổ hàn thì sử dụng chủ yếu cho các thiết bị áp lực cao.
và còn nhiều nhiều vị trí sử dụng khác nữa.
Tôn Tài An Đã được tư vấn tại Thép Bảo Tín
hàng giao chậm
Phạm Thanh Tuấn Đã được tư vấn tại Thép Bảo Tín
Trịnh Thị Đã được tư vấn tại Thép Bảo Tín
Sẽ giới thiệu với bạn bè.
