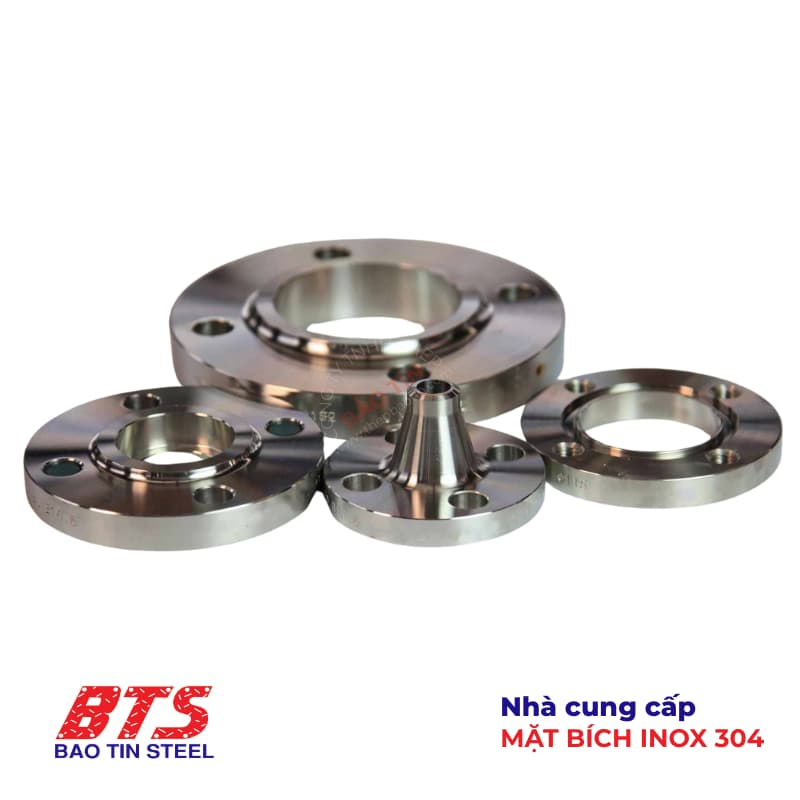

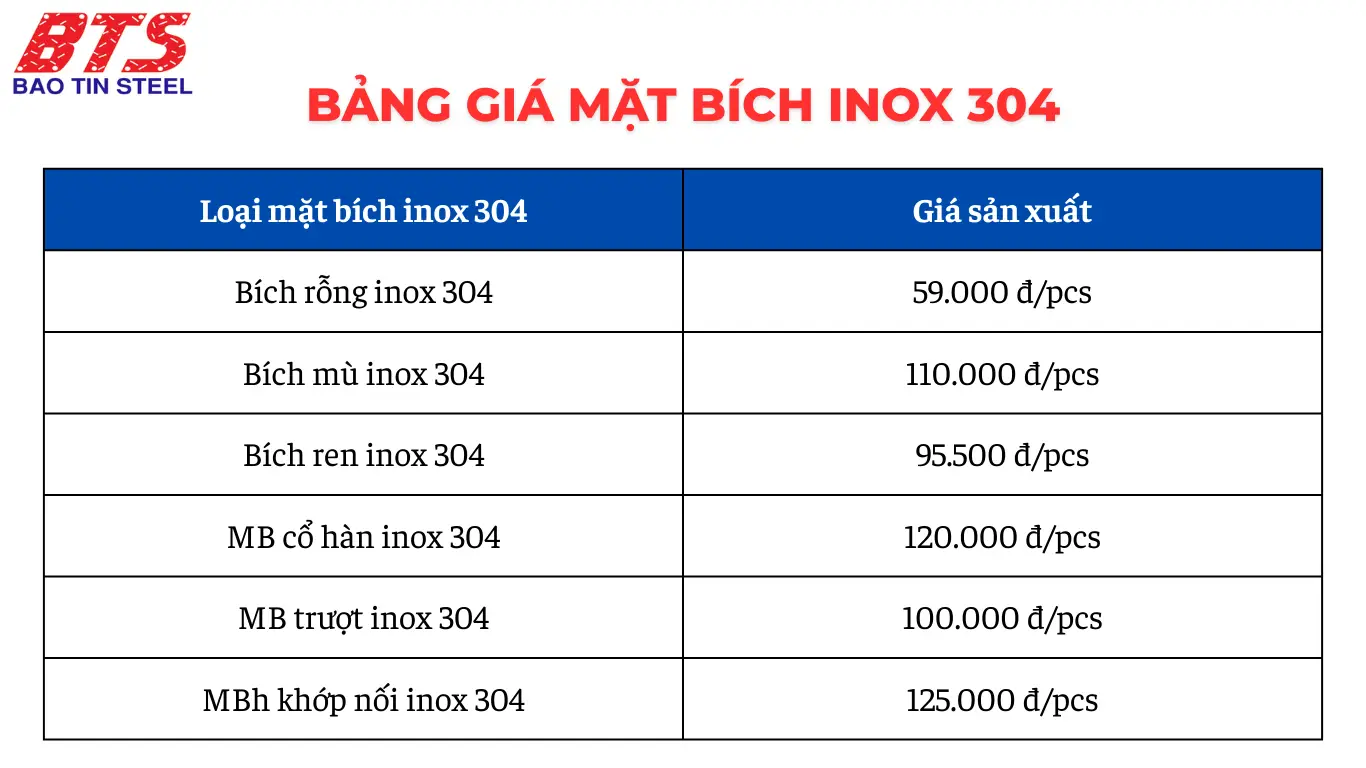

Mặt bích inox 304 là dòng mặt bích được rất nhiều công trình, dự án lựa chọn sử dụng. Bởi những ưu điểm nổi trội mà nó nắm giữ. Cùng Thép Bảo Tín tìm hiểu kỹ hơn về dòng sản phẩm này!
Trước khi bắt đầu vào bài viết chúng ta cùng tìm hiểu qua về mặt bích là gì để nắm được tiêu chuẩn sản xuất và ứng dụng của nó nhé.
Thông số kỹ thuật mặt bích inox 304
Mặt bích inox 304 cũng có các thông số về đường kính ngoài, số lỗ bulong, đường kính trong,… tương tự với mặt bích thép.
Cụ thể sẽ được Thép Bảo Tín trình bày dưới đây.
Thông số kỹ thuật tiêu chuẩn bích JIS 5K
Thông số kỹ thuật tiêu chuẩn bích JIS 10K
Thông số kỹ thuật tiêu chuẩn bích JIS 16K
Thông số kỹ thuật tiêu chuẩn bích JIS 20K
Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn DIN
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN6
Bảng thông số kỹ thuật mặt bích DIN PN6
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | C1 | C2 C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||
01, 02, 05, 11, 12, 13, 21 | 11 21b | 01 12 32 | 2 | 01 02 | 11 12 13 21 | 5 | 2 | 32 | 5 | 12 13 | 11 | 11 | 11 | 12 13 | 21 | 11 12 13 21 | 11 | |||||
10 | 75 | 50 | 11 | 4 | M10 | 17,2 | 18 | 21 | 12 | 12 | 12 | 3 | 10 | - | 20 | 28 | 6 | 26 | 25 | 20 | 4 | 1,8 |
15 | 80 | 55 | 11 | 4 | M10 | 21,3 | 22 | 25 | 12 | 12 | 12 | 3 | 10 | - | 20 | 30 | 6 | 30 | 30 | 26 | 4 | 2 |
20 | 90 | 65 | 11 | 4 | M10 | 26,9 | 27,5 | 31 | 14 | 14 | 14 | 4 | 10 | - | 24 | 32 | 6 | 38 | 40 | 34 | 4 | 2,3 |
25 | 100 | 75 | 11 | 4 | M10 | 33,7 | 34,5 | 38 | 14 | 14 | 14 | 4 | 10 | - | 24 | 35 | 6 | 42 | 50 | 44 | 4 | 2,6 |
32 | 120 | 90 | 14 | 4 | M12 | 42,4 | 43,5 | 46 | 16 | 14 | 14 | 5 | 10 | - | 26 | 35 | 6 | 55 | 60 | 54 | 6 | 2,6 |
40 | 130 | 100 | 14 | 4 | M12 | 48,3 | 49,5 | 53 | 16 | 14 | 14 | 5 | 10 | - | 26 | 38 | 7 | 62 | 70 | 64 | 6 | 2,6 |
50 | 140 | 110 | 14 | 4 | M12 | 60,3 | 61,5 | 65 | 16 | 14 | 14 | 5 | 12 | - | 28 | 38 | 8 | 74 | 80 | 74 | 6 | 2,9 |
65 | 160 | 130 | 14 | 4 | M12 | 76,1 | 77,5 | 81 | 16 | 14 | 14 | 6 | 12 | 55 | 32 | 38 | 9 | 88 | 100 | 94 | 6 | 2,9 |
80 | 190 | 150 | 18 | 4 | M16 | 88,9 | 90,5 | 94 | 18 | 16 | 16 | 6 | 12 | 70 | 34 | 42 | 10 | 102 | 110 | 110 | 8 | 3,2 |
100 | 210 | 170 | 18 | 4 | M16 | 114,3 | 116 | 120 | 18 | 16 | 16 | 6 | 14 | 90 | 40 | 45 | 10 | 130 | 130 | 130 | 8 | 3,6 |
125 | 240 | 200 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 20 | 18 | 18 | 6 | 14 | 115 | 44 | 48 | 10 | 155 | 160 | 160 | 8 | 4 |
150 | 265 | 225 | 18 | 8 | M16 | 168,3 | 170,5 | 174 | 20 | 18 | 18 | 6 | 14 | 140 | 44 | 48 | 12 | 184 | 185 | 182 | 10 | 4,5 |
200 | 320 | 280 | 18 | 8 | M16 | 219,1 | 221,5 | 226 | 22 | 20 | 20 | 6 | 16 | 190 | 44 | 55 | 15 | 236 | 240 | 238 | 10 | 6,3 |
250 | 375 | 335 | 18 | 12 | M16 | 273 | 276,5 | 281 | 24 | 22 | 22 | 8 | 18 | 235 | 44 | 60 | 15 | 290 | 295 | 284 | 12 | 6,3 |
300 | 440 | 395 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 24 | 22 | 22 | 8 | 18 | 285 | 44 | 62 | 15 | 342 | 355 | 342 | 12 | 7,1 |
350 | 490 | 445 | 22 | 12 | M20 | 355,6 | 359,5 | 365 | 26 | 22 | 22 | 8 | 18 | 330 | - | 62 | 15 | 385 | - | 392 | 12 | 7,1 |
400 | 540 | 495 | 22 | 16 | M20 | 406,4 | 411 | 416 | 28 | 22 | 22 | 8 | 20 | 380 | - | 65 | 15 | 438 | - | 442 | 12 | 7,1 |
450 | 595 | 550 | 22 | 16 | M20 | 457 | 462 | 467 | 30 | 22 | 24 | 8 | 20 | 425 | - | 65 | 15 | 492 | - | 494 | 12 | 7,1 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN10
Bảng thông số kỹ thuật mặt bích DIN PN10
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 to 40 | Sử dụng cấp áp suất PN40 | |||||||||||||||||||||||
50 to 150 | Sử dụng cấp áp suất PN16 | |||||||||||||||||||||||
200 | 340 | 295 | 22 | 8 | M20 | 219,1 | 221,5 | 226 | 240 | 24 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 234 | 246 | 246 | 10 | 6,3 |
250 | 395 | 350 | 22 | 12 | M20 | 273 | 276,5 | 281 | 294 | 26 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 68 | 16 | 292 | 298 | 298 | 12 | 6,3 |
300 | 445 | 400 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 348 | 26 | 26 | 26 | 26 | 8 | 22 | 285 | 46 | 68 | 16 | 342 | 350 | 348 | 12 | 7,1 |
350 | 505 | 460 | 22 | 16 | M20 | 355,6 | 359,5 | 365 | 400 | 28 | 26 | 26 | 26 | 8 | 22 | 330 | 53 | 68 | 16 | 385 | 400 | 408 | 12 | 7,1 |
400 | 565 | 515 | 26 | 16 | M24 | 406,4 | 411 | 416 | 450 | 32 | 26 | 26 | 26 | 8 | 24 | 380 | 57 | 72 | 16 | 440 | 456 | 456 | 12 | 7,1 |
450 | 615 | 565 | 26 | 20 | M24 | 457 | 462 | 467 | 498 | 36 | 28 | 28 | 28 | 8 | 24 | 425 | 63 | 72 | 16 | 488 | 502 | 502 | 12 | 7,1 |
500 | 670 | 620 | 26 | 20 | M24 | 508 | 513,5 | 519 | 550 | 38 | 28 | 28 | 28 | 8 | 26 | 475 | 67 | 75 | 16 | 542 | 559 | 559 | 12 | 7,1 |
600 | 780 | 725 | 30 | 20 | M27 | 610 | 616,5 | 622 | 650 | 42 | 28 | 34 | 34 | 8 | 26 | 575 | 75 | 80 | 18 | 642 | 658 | 658 | 12 | 7,1 |
700 | 895 | 840 | 30 | 24 | M27 | 711 | 30 | 34 | 38 | 670 | 80 | 18 | 746 | 772 | 12 | 8 | ||||||||
800 | 1015 | 950 | 33 | 24 | M30 | 813 | 32 | 36 | 42 | 770 | 90 | 18 | 850 | 876 | 12 | 8 | ||||||||
900 | 1115 | 1050 | 33 | 28 | M30 | 914 | 34 | 38 | 46 | 860 | 95 | 20 | 950 | 976 | 12 | 10 | ||||||||
1000 | 1230 | 1160 | 36 | 28 | M33 | 1016 | 34 | 38 | 52 | 960 | 95 | 20 | 1052 | 1080 | 16 | 10 | ||||||||
1200 | 1455 | 1380 | 39 | 32 | M36 | 1219 | 38 | 44 | 60 | 1160 | 115 | 25 | 1256 | 1292 | 16 | 11 | ||||||||
1400 | 1675 | 1590 | 42 | 36 | M39 | 1422 | 42 | 48 | 120 | 25 | 1460 | 1496 | 16 | 12 | ||||||||||
1600 | 1915 | 1820 | 48 | 40 | M45 | 1626 | 46 | 52 | 130 | 25 | 1666 | 1712 | 16 | 14 | ||||||||||
1800 | 2115 | 2020 | 48 | 44 | M45 | 1829 | 50 | 56 | 140 | 30 | 1868 | 1910 | 16 | 15 | ||||||||||
2000 | 2325 | 2230 | 48 | 48 | M45 | 2032 | 54 | 60 | 150 | 30 | 2072 | 2120 | 16 | 16 | ||||||||||
2200 | 2550 | 2440 | 56 | 52 | M52 | 2235 | 58 | 160 | 35 | 2275 | 18 | 18 | ||||||||||||
2400 | 2760 | 2650 | 56 | 56 | M52 | 2438 | 62 | 170 | 35 | 2478 | 18 | 20 | ||||||||||||
2600 | 2960 | 2850 | 56 | 60 | M52 | 2620 | 66 | 180 | 40 | 2680 | 18 | 22 | ||||||||||||
2800 | 3180 | 3070 | 56 | 64 | M52 | 2820 | 70 | 190 | 40 | 2882 | 18 | 22 | ||||||||||||
3000 | 3405 | 3290 | 62 | 68 | M56 | 3020 | 75 | 200 | 45 | 3085 | 18 | 24 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN16
Bảng thông số kỹ thuật mặt bích DIN PN16
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 to 40 | Sử dụng mặt bích cấp áp suất PN40 | |||||||||||||||||||||||
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 19 | 18 | 18 | 18 | 5 | 16 | 28 | 45 | 8 | 74 | 84 | 84 | 5 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 20 | 18 | 18 | 18 | 6 | 16 | 55 | 32 | 45 | 10 | 92 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 108 | 20 | 20 | 20 | 20 | 6 | 16 | 70 | 34 | 50 | 10 | 105 | 118 | 120 | 6 | 3,2 |
100 | 220 | 180 | 18 | 8 | M16 | 114,3 | 116 | 120 | 134 | 22 | 20 | 20 | 20 | 6 | 18 | 90 | 40 | 52 | 12 | 131 | 140 | 140 | 8 | 3,6 |
125 | 250 | 210 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 162 | 22 | 22 | 22 | 22 | 6 | 18 | 115 | 44 | 55 | 12 | 156 | 168 | 170 | 8 | 4 |
150 | 285 | 240 | 22 | 8 | M20 | 168,3 | 170,5 | 174 | 188 | 24 | 22 | 22 | 22 | 6 | 20 | 140 | 44 | 55 | 12 | 184 | 195 | 190 | 10 | 4,5 |
200 | 340 | 295 | 22 | 12 | M20 | 219,1 | 221,5 | 226 | 240 | 26 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 235 | 246 | 246 | 10 | 6,3 |
250 | 405 | 355 | 26 | 12 | M24 | 273 | 276,5 | 281 | 294 | 29 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 70 | 16 | 292 | 298 | 296 | 12 | 6,3 |
300 | 460 | 410 | 26 | 12 | M24 | 323,9 | 327,5 | 33 | 348 | 32 | 28 | 28 | 28 | 8 | 24 | 285 | 46 | 78 | 16 | 344 | 350 | 350 | 12 | 7,1 |
350 | 520 | 470 | 26 | 16 | M24 | 355,6 | 359 | 365 | 400 | 35 | 30 | 30 | 30 | 8 | 26 | 330 | 57 | 82 | 16 | 390 | 400 | 410 | 12 | 8 |
400 | 580 | 525 | 30 | 16 | M27 | 406,4 | 411 | 416 | 454 | 38 | 32 | 32 | 32 | 8 | 28 | 380 | 63 | 85 | 16 | 445 | 456 | 458 | 12 | 8 |
450 | 640 | 585 | 30 | 20 | M27 | 457 | 462 | 467 | 500 | 42 | 40 | 40 | 40 | 8 | 30 | 425 | 68 | 87 | 16 | 490 | 502 | 516 | 12 | 8 |
500 | 715 | 650 | 33 | 20 | M30 | 508 | 513,5 | 510 | 556 | 46 | 44 | 44 | 44 | 8 | 32 | 475 | 73 | 90 | 16 | 548 | 559 | 576 | 12 | 8 |
600 | 840 | 770 | 36 | 20 | M33 | 610 | 616,5 | 622 | 660 | 52 | 54 | 54 | 54 | 8 | 32 | 575 | 83 | 95 | 18 | 652 | 658 | 690 | 12 | 8,8 |
700 | 910 | 840 | 36 | 24 | M33 | 711 | 36 | 42 | 48 | 670 | 83 | 100 | 18 | 755 | 760 | 760 | 12 | 8,8 | ||||||
800 | 1025 | 950 | 39 | 24 | M36 | 813 | 38 | 42 | 52 | 770 | 90 | 105 | 20 | 855 | 864 | 862 | 12 | 10 | ||||||
900 | 1125 | 1050 | 39 | 28 | M36 | 914 | 40 | 44 | 58 | 860 | 94 | 110 | 20 | 955 | 968 | 962 | 12 | 10 | ||||||
1000 | 1255 | 1170 | 42 | 28 | M39 | 1016 | 42 | 46 | 64 | 960 | 100 | 120 | 22 | 1058 | 1072 | 1070 | 16 | 10 | ||||||
1200 | 1485 | 1390 | 48 | 32 | M45 | 1219 | 48 | 52 | 76 | 1160 | 130 | 30 | 1262 | 1282 | 16 | 12,5 | ||||||||
1400 | 1685 | 1590 | 48 | 36 | M45 | 1422 | 52 | 58 | 1346 | 145 | 30 | 1465 | 1482 | 16 | 14,2 | |||||||||
1600 | 1930 | 1820 | 56 | 40 | M52 | 1626 | 58 | 64 | 1546 | 160 | 35 | 1668 | 1696 | 16 | 16 | |||||||||
1800 | 2130 | 2020 | 56 | 44 | M52 | 1829 | 62 | 68 | 1746 | 170 | 35 | 1870 | 1896 | 16 | 17,5 | |||||||||
2000 | 2345 | 2230 | 62 | 48 | M56 | 2032 | 66 | 70 | 1950 | 180 | 40 | 2072 | 2100 | 16 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN25
Bảng thông số kỹ thuật mặt bích DIN PN25
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 to 150 | Sử dụng loại mặt bích có cấp áp suất PN40 | |||||||||||||||||||||||
200 | 360 | 310 | 26 | 12 | M24 | 219,1 | 221,5 | 226 | 250 | 32 | 30 | 30 | 30 | 6 | 26 | 190 | 52 | 80 | 16 | 244 | 256 | 252 | 10 | 6,3 |
250 | 425 | 370 | 30 | 12 | M27 | 273 | 276,5 | 281 | 302 | 35 | 32 | 32 | 32 | 8 | 26 | 235 | 60 | 88 | 18 | 298 | 310 | 304 | 12 | 7,1 |
300 | 485 | 430 | 30 | 16 | M27 | 323,9 | 327,5 | 333 | 356 | 38 | 34 | 34 | 34 | 8 | 28 | 285 | 67 | 92 | 18 | 352 | 364 | 364 | 12 | 8 |
350 | 555 | 490 | 33 | 16 | M30 | 355,6 | 359,5 | 365 | 408 | 42 | 38 | 38 | 38 | 8 | 32 | 332 | 72 | 100 | 20 | 398 | 418 | 418 | 12 | 8 |
400 | 620 | 550 | 36 | 16 | M33 | 406,4 | 411 | 416 | 462 | 46 | 40 | 40 | 40 | 8 | 34 | 380 | 78 | 110 | 20 | 452 | 472 | 472 | 12 | 8,8 |
450 | 670 | 600 | 36 | 20 | M33 | 457 | 462 | 467 | 510 | 50 | 46 | 46 | 46 | 8 | 36 | 425 | 84 | 110 | 20 | 500 | 520 | 520 | 12 | 8,8 |
500 | 730 | 660 | 36 | 20 | M33 | 508 | 513,5 | 519 | 568 | 56 | 48 | 48 | 48 | 8 | 38 | 475 | 90 | 125 | 20 | 558 | 580 | 580 | 12 | 10 |
600 | 845 | 770 | 39 | 20 | M36 | 610 | 616,5 | 622 | 670 | 68 | 58 | 58 | 58 | 8 | 40 | 575 | 100 | 125 | 20 | 660 | 684 | 684 | 12 | 11 |
700 | 960 | 875 | 42 | 24 | M39 | 711 | 46 | 50 | 125 | 20 | 760 | 780 | 12 | 12,5 | ||||||||||
800 | 1085 | 990 | 48 | 24 | M45 | 813 | 50 | 54 | 135 | 22 | 864 | 882 | 12 | 14,2 | ||||||||||
900 | 1185 | 1090 | 48 | 28 | M45 | 914 | 54 | 58 | 145 | 24 | 968 | 982 | 12 | 16 | ||||||||||
1000 | 1320 | 1210 | 56 | 28 | M52 | 1016 | 58 | 62 | 155 | 24 | 1070 | 1086 | 16 | 17,5 | ||||||||||
1200 | 1530 | 1420 | 56 | 32 | M52 | 1219 | 70 | 1296 | 18 | |||||||||||||||
1400 | 1755 | 1640 | 62 | 36 | M56 | 1422 | 76 | 1508 | 18 | |||||||||||||||
1600 | 1975 | 1860 | 62 | 40 | M56 | 1626 | 84 | 1726 | 20 | |||||||||||||||
1800 | 2195 | 2070 | 70 | 44 | M64 | 1829 | 90 | 1920 | 20 | |||||||||||||||
2000 | 2425 | 2300 | 70 | 48 | M64 | 2032 | 96 | 2150 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN40
Bảng thông số kỹ thuật mặt bích DIN PN40
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 | 90 | 60 | 14 | 4 | M12 | 17,2 | 18 | 21 | 31 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 35 | 6 | 28 | 30 | 28 | 4 | 1,8 | |
15 | 95 | 65 | 14 | 4 | M12 | 21,3 | 22 | 25 | 35 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 38 | 6 | 32 | 35 | 32 | 4 | 2 | |
20 | 105 | 75 | 14 | 4 | M12 | 26,9 | 27,5 | 31 | 42 | 16 | 18 | 18 | 18 | 4 | 14 | 26 | 40 | 6 | 40 | 45 | 40 | 4 | 2,3 | |
25 | 115 | 85 | 14 | 4 | M12 | 33,7 | 34,5 | 38 | 49 | 16 | 18 | 18 | 18 | 4 | 14 | 28 | 40 | 6 | 46 | 52 | 50 | 4 | 2,6 | |
32 | 140 | 100 | 18 | 4 | M16 | 42,4 | 43,5 | 47 | 59 | 18 | 18 | 18 | 18 | 5 | 14 | 30 | 42 | 6 | 56 | 60 | 60 | 6 | 2,6 | |
40 | 150 | 110 | 18 | 4 | M16 | 48,3 | 49,5 | 53 | 67 | 18 | 18 | 18 | 18 | 5 | 14 | 32 | 45 | 7 | 64 | 70 | 70 | 6 | 2,6 | |
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 20 | 20 | 20 | 20 | 5 | 16 | 34 | 48 | 8 | 75 | 84 | 84 | 6 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 22 | 22 | 22 | 22 | 6 | 16 | 55 | 38 | 52 | 10 | 90 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 114 | 24 | 24 | 24 | 24 | 6 | 18 | 70 | 40 | 58 | 12 | 105 | 118 | 120 | 8 | 3,2 |
100 | 235 | 190 | 22 | 8 | M20 | 114,3 | 116 | 120 | 138 | 26 | 24 | 24 | 24 | 6 | 20 | 90 | 44 | 65 | 12 | 134 | 145 | 142 | 8 | 3,6 |
125 | 270 | 220 | 26 | 8 | M24 | 139,7 | 141,5 | 145 | 166 | 28 | 26 | 26 | 26 | 6 | 22 | 115 | 48 | 68 | 12 | 162 | 170 | 162 | 8 | 4 |
150 | 300 | 250 | 26 | 8 | M24 | 168,3 | 170,5 | 174 | 194 | 30 | 28 | 28 | 28 | 6 | 24 | 140 | 52 | 75 | 12 | 192 | 200 | 192 | 10 | 4,5 |
200 | 375 | 320 | 30 | 12 | M27 | 219,1 | 221,5 | 226 | 250 | 36 | 34 | 34 | 36 | 6 | 28 | 190 | 52 | 88 | 16 | 244 | 260 | 254 | 10 | 6,3 |
250 | 450 | 385 | 33 | 12 | M30 | 273 | 276,5 | 281 | 312 | 38 | 38 | 38 | 38 | 8 | 30 | 235 | 60 | 105 | 18 | 306 | 312 | 312 | 12 | 7,1 |
300 | 515 | 450 | 33 | 16 | M30 | 323,9 | 327,5 | 333 | 368 | 42 | 42 | 42 | 42 | 8 | 34 | 285 | 67 | 115 | 18 | 362 | 380 | 378 | 12 | 8 |
350 | 580 | 510 | 36 | 16 | M33 | 355,6 | 359,5 | 365 | 418 | 46 | 46 | 46 | 46 | 8 | 36 | 330 | 72 | 125 | 20 | 408 | 424 | 432 | 12 | 8,8 |
400 | 660 | 585 | 39 | 16 | M36 | 406,4 | 411 | 416 | 472 | 50 | 50 | 50 | 50 | 8 | 42 | 380 | 78 | 135 | 20 | 462 | 478 | 498 | 12 | 11 |
450 | 685 | 610 | 39 | 20 | M36 | 457 | 462 | 467 | 510 | 57 | 57 | 57 | 57 | 8 | 46 | 425 | 84 | 135 | 20 | 500 | 522 | 522 | 12 | 12,5 |
500 | 755 | 670 | 42 | 20 | M39 | 508 | 513,5 | 519 | 572 | 57 | 57 | 57 | 57 | 8 | 50 | 475 | 90 | 140 | 20 | 562 | 576 | 576 | 12 | 14,2 |
600 | 890 | 795 | 48 | 20 | M45 | 610 | 616,5 | 622 | 676 | 72 | 72 | 72 | 72 | 8 | 54 | 575 | 100 | 150 | 20 | 666 | 686 | 686 | 12 | 16 |
Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI
Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 150
Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 300
??? Ngoài 2 dòng 150 & 300 là hàng thông dụng, thì mặt bích ANSI còn có các dòng khác là 400, 600, 900, 1500, 2500. Anh em có thể xem thêm trong bảng dưới đây (Tài liệu được viện dẫn từ tiêu chuẩn ASME/ANSI B16.10/19).Dòng | Kích thước ống (inch) | Đường kính ngoài mặt bích (mm) | Đường kính ngoài ống (mm) | Số lỗ Bulong | Đường kính lỗ Bulong (mm) | Vòng tròn Bulong (mm) |
---|---|---|---|---|---|---|
400 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1 / 4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1 / 2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1 / 2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1 / 2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 254,0 | 114,3 | 8,0 | 25,4 | 181,0 | |
5 | 279,4 | 141,2 | 8,0 | 25,4 | 222,3 | |
6 | 292,1 | 168,4 | 12,0 | 25,4 | 238,1 | |
số 8 | 381,0 | 219,2 | 12,0 | 22,2 | 330,2 | |
10 | 419,1 | 273,1 | 16,0 | 19,1 | 374,7 | |
12 | 495,3 | 323,9 | 16,0 | 15,9 | 412,8 | |
14 | 584,2 | 355,6 | 20,0 | 15,9 | 501,7 | |
16 | 622,3 | 406,4 | 20,0 | 12,7 | 546,1 | |
18 | 711,2 | 457,2 | 24,0 | 12,7 | 590,6 | |
20 | 749,3 | 508,0 | 24,0 | 9,5 | 685,8 | |
24 | 914,4 | 609,6 | 24,0 | 3,2 | 812,8 | |
600 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1/4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1/2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1/2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1/2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 235,0 | 114,3 | 8,0 | 25,4 | 190,5 | |
5 | 330,2 | 141,2 | 8,0 | 19,1 | 241,3 | |
6 | 355,6 | 168,4 | 12,0 | 19,1 | 266,7 | |
8 | 393,7 | 219,2 | 12,0 | 19,1 | 311,2 | |
10 | 508,0 | 273,1 | 16,0 | 15,9 | 431,8 | |
12 | 558,8 | 323,9 | 20,0 | 15,9 | 476,3 | |
14 | 565,2 | 355,6 | 20,0 | 12,7 | 489,0 | |
16 | 685,8 | 406,4 | 20,0 | 9,5 | 565,2 | |
18 | 730,3 | 457,2 | 20,0 | 6,4 | 616,0 | |
20 | 812,8 | 508,0 | 24,0 | 6,4 | 698,5 | |
24 | 939,8 | 609,6 | 24,0 | 50,8 | 838,2 | |
900 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 215,9 | 88,9 | 8,0 | 22,2 | 165,1 | |
4 | 266,7 | 114,3 | 8,0 | 19,1 | 222,3 | |
5 | 311,2 | 141,2 | 8,0 | 15,9 | 279,4 | |
6 | 381,0 | 168,4 | 12,0 | 19,1 | 292,1 | |
8 | 444,5 | 219,2 | 12,0 | 12,7 | 368,3 | |
10 | 520,7 | 273,1 | 16,0 | 12,7 | 444,5 | |
12 | 609,6 | 323,9 | 20,0 | 12,7 | 533,4 | |
14 | 628,7 | 355,6 | 20,0 | 9,5 | 558,8 | |
16 | 666,8 | 406,4 | 20,0 | 6,4 | 603,3 | |
18 | 787,4 | 457,2 | 20,0 | 50,8 | 685,8 | |
20 | 819,2 | 508,0 | 20,0 | 47,6 | 723,9 | |
24 | 1041,4 | 609,6 | 20,0 | 34,9 | 876,3 | |
ANSI B16.5 covers only sizes through 24" | ||||||
26 | 1047,8 | 20,0 | 28,6 | 927,1 | ||
28 | 1168,4 | 20,0 | 73,0 | 1009,7 | ||
30 | 1206,5 | 20,0 | 73,0 | 1047,8 | ||
32 | 1276,4 | 20,0 | 66,7 | 1130,3 | ||
34 | 1397,0 | 20,0 | 60,3 | 1212,9 | ||
36 | 1435,1 | 20,0 | 60,3 | 1251,0 | ||
1500 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 241,3 | 88,9 | 8,0 | 19,1 | 203,2 | |
4 | 285,8 | 114,3 | 8,0 | 15,9 | 215,9 | |
5 | 336,6 | 141,2 | 8,0 | 9,5 | 266,7 | |
6 | 368,3 | 168,4 | 12,0 | 12,7 | 292,1 | |
8 | 482,6 | 219,2 | 12,0 | 6,4 | 368,3 | |
10 | 584,2 | 273,1 | 12,0 | 50,8 | 482,6 | |
12 | 647,7 | 323,9 | 16,0 | 47,6 | 546,1 | |
14 | 723,9 | 355,6 | 16,0 | 41,3 | 635,0 | |
16 | 800,1 | 406,4 | 16,0 | 34,9 | 666,8 | |
18 | 914,4 | 457,2 | 16,0 | 28,6 | 749,3 | |
20 | 946,2 | 508,0 | 16,0 | 73,0 | 793,8 | |
24 | 1168,4 | 609,6 | 16,0 | 60,3 | 990,6 | |
2500 Series | 1/2 | 120,7 | 21,3 | 4,0 | 22,2 | 63,5 |
3/4 | 114,3 | 26,7 | 4,0 | 22,2 | 57,2 | |
1 | 146,1 | 33,5 | 4,0 | 25,4 | 95,3 | |
1-1/4 | 171,5 | 42,2 | 4,0 | 22,2 | 123,8 | |
1-1/2 | 203,2 | 48,3 | 4,0 | 19,1 | 108,0 | |
2 | 222,3 | 60,5 | 8,0 | 22,2 | 133,4 | |
2-1/2 | 241,3 | 73,2 | 8,0 | 19,1 | 158,8 | |
3 | 304,8 | 88,9 | 8,0 | 15,9 | 228,6 | |
4 | 355,6 | 114,3 | 8,0 | 9,5 | 235,0 | |
5 | 393,7 | 141,2 | 8,0 | 3,2 | 285,8 | |
6 | 482,6 | 168,4 | 8,0 | 47,6 | 342,9 | |
8 | 514,4 | 219,2 | 12,0 | 47,6 | 425,5 | |
10 | 647,7 | 273,1 | 12,0 | 34,9 | 527,1 | |
12 | 762,0 | 323,9 | 12,0 | 28,6 | 600,1 |
Thông số kỹ thuật chuẩn mặt bích BS 4504 - EN 1092
Thông số kỹ thuật chuẩn mặt bích BS 4504 PN6
Thông số kỹ thuật chuẩn bích BS 4504 PN10
Thông số kỹ thuật chuẩn bích BS 4504 PN16
Thông số kỹ thuật chuẩn bích BS 4504 PN25
Thông số kỹ thuật chuẩn bích BS 4504 PN40
Ưu điểm và ứng dụng của mặt bích inox
Sở dĩ mặt bích inox được lựa chọn nhiều có lẽ bởi khả năng chống ăn mòn tốt của nó.
Ưu điểm thứ 2 nữa là về giá thành. Mặc dù giá thành mặt bích inox nói chung cao hơn mặt bích thép. Nhưng nếu so sánh về độ bền và tuổi thọ sử dụng thì anh em sẽ thấy là chi phí bỏ ra cho sản phẩm này là quá nhỏ.
Bởi chi phí bảo trì, bảo dưỡng và thay thế sẽ khá là cao trong suốt quá trình vận hành của công trình.
Anh em có thể bắt gặp các sản phẩm bích SUS304 ở trong những chiều tàu vận tải hàng hóa. Hoặc ở các trung tâm, viện nghiên cứu vi sinh.
Ngoài ra nó cũng được sử dụng ở các công trình ngoài khơi hoặc trên các đảo ngoài khơi. Vì đặc điểm của những vị trí này là hơi muối biển có khả năng ăn mòn kim loại cao. Không thích hợp sử dụng các sản phẩm từ thép carbon.
Đăng Hải Đã được tư vấn tại Thép Bảo Tín
Giao hàng nhanh
Văn Mỹ Mỹ Đã được tư vấn tại Thép Bảo Tín
Giao hàng nhanh
Bùi Thị Tú Anh Đã được tư vấn tại Thép Bảo Tín
