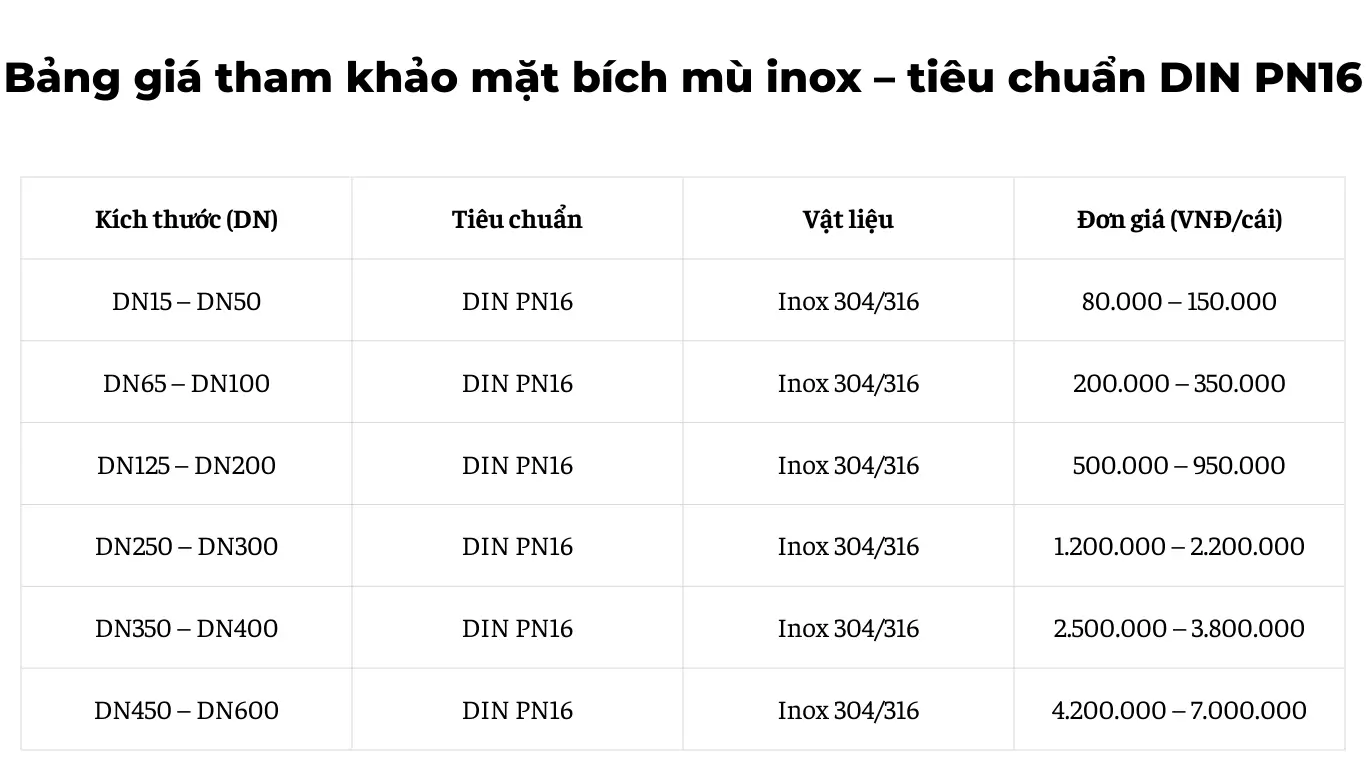

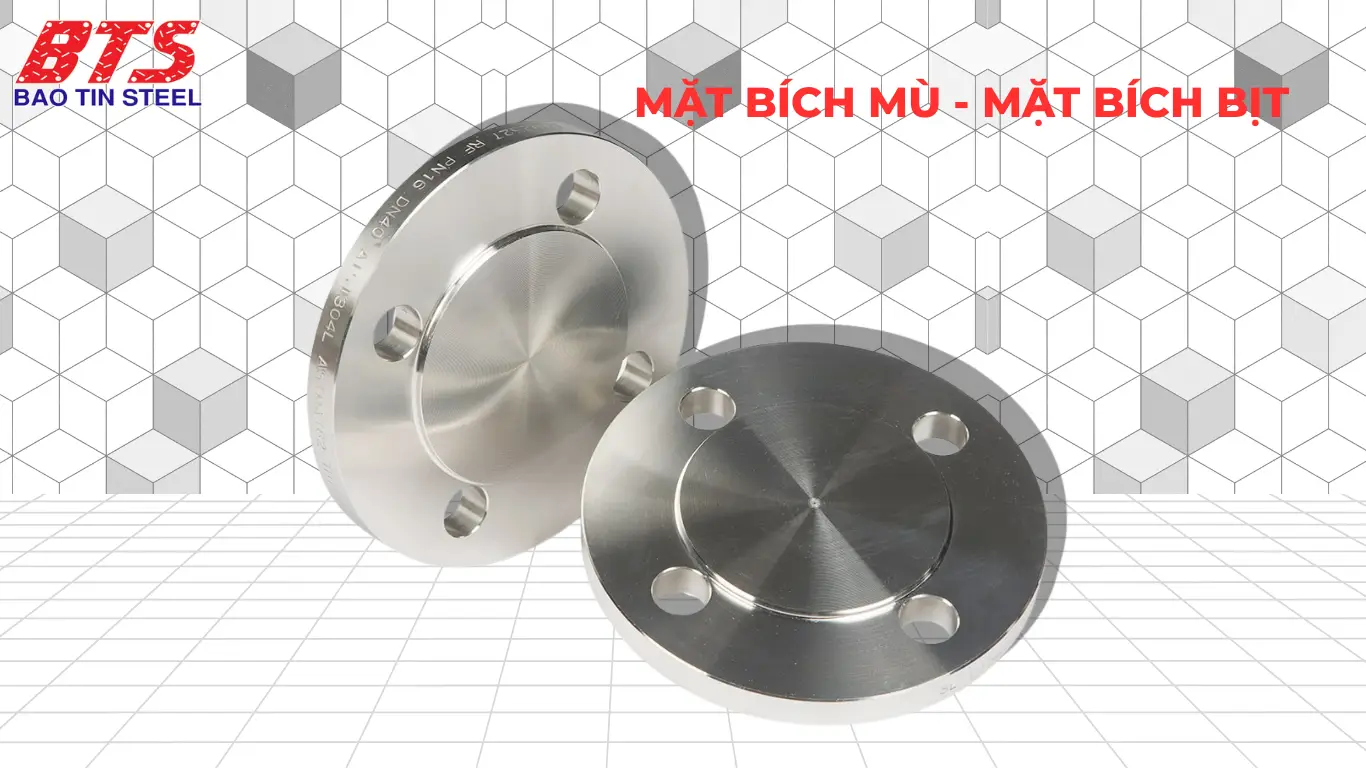

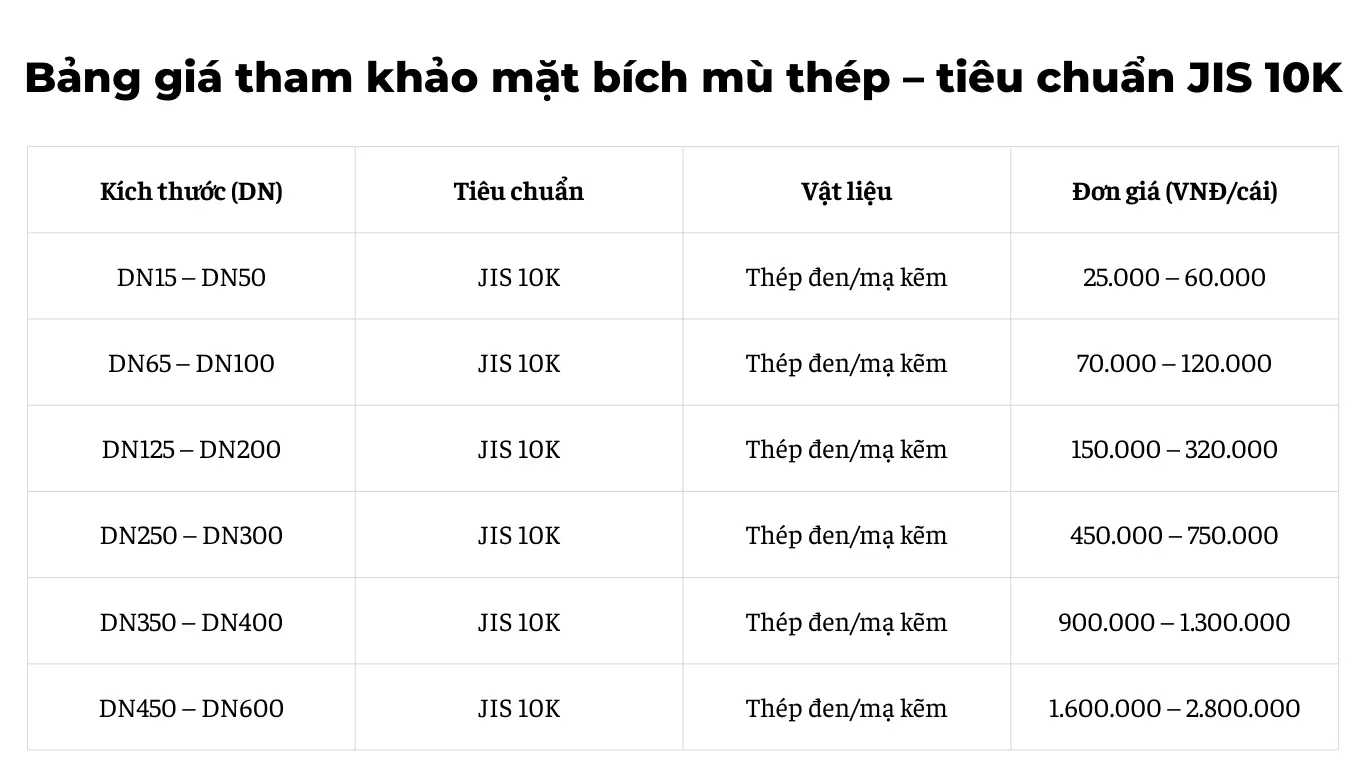

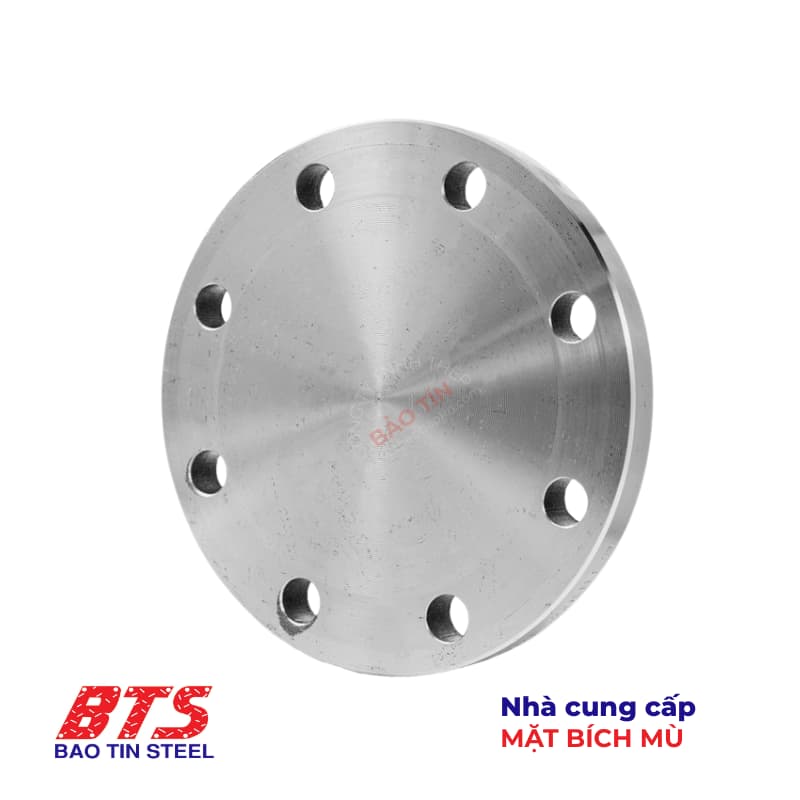

Mặt bích mù là một tấm để che hoặc đóng phần cuối của đường ống. Mối nối mặt bích là một kết nối của các đường ống, trong đó các mảnh kết nối có mặt bích để các bộ phận được bắt vít với nhau.
Cùng Thép Bảo Tín tìm hiểu kỹ hơn về dòng sản phẩm mặt bích mù nhé!
Thông số kỹ thuật của mặt bích mù
Thông số của mặt bích mù về đường kính ngoài, lỗ bulong tương tự ở loại MB rỗng. Với các tiêu chuẩn khác nhau.
Thông số kỹ thuật tiêu chuẩn bích JIS 5K


Thông số kỹ thuật tiêu chuẩn bích JIS 10K


Thông số kỹ thuật tiêu chuẩn bích JIS 16K


Thông số kỹ thuật tiêu chuẩn bích JIS 20K


Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn DIN
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN6

Bảng thông số kỹ thuật mặt bích DIN PN6
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | C1 | C2 C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||
01, 02, 05, 11, 12, 13, 21 | 11 21b | 01 12 32 | 2 | 01 02 | 11 12 13 21 | 5 | 2 | 32 | 5 | 12 13 | 11 | 11 | 11 | 12 13 | 21 | 11 12 13 21 | 11 | |||||
10 | 75 | 50 | 11 | 4 | M10 | 17,2 | 18 | 21 | 12 | 12 | 12 | 3 | 10 | - | 20 | 28 | 6 | 26 | 25 | 20 | 4 | 1,8 |
15 | 80 | 55 | 11 | 4 | M10 | 21,3 | 22 | 25 | 12 | 12 | 12 | 3 | 10 | - | 20 | 30 | 6 | 30 | 30 | 26 | 4 | 2 |
20 | 90 | 65 | 11 | 4 | M10 | 26,9 | 27,5 | 31 | 14 | 14 | 14 | 4 | 10 | - | 24 | 32 | 6 | 38 | 40 | 34 | 4 | 2,3 |
25 | 100 | 75 | 11 | 4 | M10 | 33,7 | 34,5 | 38 | 14 | 14 | 14 | 4 | 10 | - | 24 | 35 | 6 | 42 | 50 | 44 | 4 | 2,6 |
32 | 120 | 90 | 14 | 4 | M12 | 42,4 | 43,5 | 46 | 16 | 14 | 14 | 5 | 10 | - | 26 | 35 | 6 | 55 | 60 | 54 | 6 | 2,6 |
40 | 130 | 100 | 14 | 4 | M12 | 48,3 | 49,5 | 53 | 16 | 14 | 14 | 5 | 10 | - | 26 | 38 | 7 | 62 | 70 | 64 | 6 | 2,6 |
50 | 140 | 110 | 14 | 4 | M12 | 60,3 | 61,5 | 65 | 16 | 14 | 14 | 5 | 12 | - | 28 | 38 | 8 | 74 | 80 | 74 | 6 | 2,9 |
65 | 160 | 130 | 14 | 4 | M12 | 76,1 | 77,5 | 81 | 16 | 14 | 14 | 6 | 12 | 55 | 32 | 38 | 9 | 88 | 100 | 94 | 6 | 2,9 |
80 | 190 | 150 | 18 | 4 | M16 | 88,9 | 90,5 | 94 | 18 | 16 | 16 | 6 | 12 | 70 | 34 | 42 | 10 | 102 | 110 | 110 | 8 | 3,2 |
100 | 210 | 170 | 18 | 4 | M16 | 114,3 | 116 | 120 | 18 | 16 | 16 | 6 | 14 | 90 | 40 | 45 | 10 | 130 | 130 | 130 | 8 | 3,6 |
125 | 240 | 200 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 20 | 18 | 18 | 6 | 14 | 115 | 44 | 48 | 10 | 155 | 160 | 160 | 8 | 4 |
150 | 265 | 225 | 18 | 8 | M16 | 168,3 | 170,5 | 174 | 20 | 18 | 18 | 6 | 14 | 140 | 44 | 48 | 12 | 184 | 185 | 182 | 10 | 4,5 |
200 | 320 | 280 | 18 | 8 | M16 | 219,1 | 221,5 | 226 | 22 | 20 | 20 | 6 | 16 | 190 | 44 | 55 | 15 | 236 | 240 | 238 | 10 | 6,3 |
250 | 375 | 335 | 18 | 12 | M16 | 273 | 276,5 | 281 | 24 | 22 | 22 | 8 | 18 | 235 | 44 | 60 | 15 | 290 | 295 | 284 | 12 | 6,3 |
300 | 440 | 395 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 24 | 22 | 22 | 8 | 18 | 285 | 44 | 62 | 15 | 342 | 355 | 342 | 12 | 7,1 |
350 | 490 | 445 | 22 | 12 | M20 | 355,6 | 359,5 | 365 | 26 | 22 | 22 | 8 | 18 | 330 | - | 62 | 15 | 385 | - | 392 | 12 | 7,1 |
400 | 540 | 495 | 22 | 16 | M20 | 406,4 | 411 | 416 | 28 | 22 | 22 | 8 | 20 | 380 | - | 65 | 15 | 438 | - | 442 | 12 | 7,1 |
450 | 595 | 550 | 22 | 16 | M20 | 457 | 462 | 467 | 30 | 22 | 24 | 8 | 20 | 425 | - | 65 | 15 | 492 | - | 494 | 12 | 7,1 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN10

Bảng thông số kỹ thuật mặt bích DIN PN10
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 to 40 | Sử dụng cấp áp suất PN40 | |||||||||||||||||||||||
50 to 150 | Sử dụng cấp áp suất PN16 | |||||||||||||||||||||||
200 | 340 | 295 | 22 | 8 | M20 | 219,1 | 221,5 | 226 | 240 | 24 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 234 | 246 | 246 | 10 | 6,3 |
250 | 395 | 350 | 22 | 12 | M20 | 273 | 276,5 | 281 | 294 | 26 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 68 | 16 | 292 | 298 | 298 | 12 | 6,3 |
300 | 445 | 400 | 22 | 12 | M20 | 323,9 | 327,5 | 333 | 348 | 26 | 26 | 26 | 26 | 8 | 22 | 285 | 46 | 68 | 16 | 342 | 350 | 348 | 12 | 7,1 |
350 | 505 | 460 | 22 | 16 | M20 | 355,6 | 359,5 | 365 | 400 | 28 | 26 | 26 | 26 | 8 | 22 | 330 | 53 | 68 | 16 | 385 | 400 | 408 | 12 | 7,1 |
400 | 565 | 515 | 26 | 16 | M24 | 406,4 | 411 | 416 | 450 | 32 | 26 | 26 | 26 | 8 | 24 | 380 | 57 | 72 | 16 | 440 | 456 | 456 | 12 | 7,1 |
450 | 615 | 565 | 26 | 20 | M24 | 457 | 462 | 467 | 498 | 36 | 28 | 28 | 28 | 8 | 24 | 425 | 63 | 72 | 16 | 488 | 502 | 502 | 12 | 7,1 |
500 | 670 | 620 | 26 | 20 | M24 | 508 | 513,5 | 519 | 550 | 38 | 28 | 28 | 28 | 8 | 26 | 475 | 67 | 75 | 16 | 542 | 559 | 559 | 12 | 7,1 |
600 | 780 | 725 | 30 | 20 | M27 | 610 | 616,5 | 622 | 650 | 42 | 28 | 34 | 34 | 8 | 26 | 575 | 75 | 80 | 18 | 642 | 658 | 658 | 12 | 7,1 |
700 | 895 | 840 | 30 | 24 | M27 | 711 | 30 | 34 | 38 | 670 | 80 | 18 | 746 | 772 | 12 | 8 | ||||||||
800 | 1015 | 950 | 33 | 24 | M30 | 813 | 32 | 36 | 42 | 770 | 90 | 18 | 850 | 876 | 12 | 8 | ||||||||
900 | 1115 | 1050 | 33 | 28 | M30 | 914 | 34 | 38 | 46 | 860 | 95 | 20 | 950 | 976 | 12 | 10 | ||||||||
1000 | 1230 | 1160 | 36 | 28 | M33 | 1016 | 34 | 38 | 52 | 960 | 95 | 20 | 1052 | 1080 | 16 | 10 | ||||||||
1200 | 1455 | 1380 | 39 | 32 | M36 | 1219 | 38 | 44 | 60 | 1160 | 115 | 25 | 1256 | 1292 | 16 | 11 | ||||||||
1400 | 1675 | 1590 | 42 | 36 | M39 | 1422 | 42 | 48 | 120 | 25 | 1460 | 1496 | 16 | 12 | ||||||||||
1600 | 1915 | 1820 | 48 | 40 | M45 | 1626 | 46 | 52 | 130 | 25 | 1666 | 1712 | 16 | 14 | ||||||||||
1800 | 2115 | 2020 | 48 | 44 | M45 | 1829 | 50 | 56 | 140 | 30 | 1868 | 1910 | 16 | 15 | ||||||||||
2000 | 2325 | 2230 | 48 | 48 | M45 | 2032 | 54 | 60 | 150 | 30 | 2072 | 2120 | 16 | 16 | ||||||||||
2200 | 2550 | 2440 | 56 | 52 | M52 | 2235 | 58 | 160 | 35 | 2275 | 18 | 18 | ||||||||||||
2400 | 2760 | 2650 | 56 | 56 | M52 | 2438 | 62 | 170 | 35 | 2478 | 18 | 20 | ||||||||||||
2600 | 2960 | 2850 | 56 | 60 | M52 | 2620 | 66 | 180 | 40 | 2680 | 18 | 22 | ||||||||||||
2800 | 3180 | 3070 | 56 | 64 | M52 | 2820 | 70 | 190 | 40 | 2882 | 18 | 22 | ||||||||||||
3000 | 3405 | 3290 | 62 | 68 | M56 | 3020 | 75 | 200 | 45 | 3085 | 18 | 24 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN16

Bảng thông số kỹ thuật mặt bích DIN PN16
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 to 40 | Sử dụng mặt bích cấp áp suất PN40 | |||||||||||||||||||||||
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 19 | 18 | 18 | 18 | 5 | 16 | 28 | 45 | 8 | 74 | 84 | 84 | 5 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 20 | 18 | 18 | 18 | 6 | 16 | 55 | 32 | 45 | 10 | 92 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 108 | 20 | 20 | 20 | 20 | 6 | 16 | 70 | 34 | 50 | 10 | 105 | 118 | 120 | 6 | 3,2 |
100 | 220 | 180 | 18 | 8 | M16 | 114,3 | 116 | 120 | 134 | 22 | 20 | 20 | 20 | 6 | 18 | 90 | 40 | 52 | 12 | 131 | 140 | 140 | 8 | 3,6 |
125 | 250 | 210 | 18 | 8 | M16 | 139,7 | 141,5 | 145 | 162 | 22 | 22 | 22 | 22 | 6 | 18 | 115 | 44 | 55 | 12 | 156 | 168 | 170 | 8 | 4 |
150 | 285 | 240 | 22 | 8 | M20 | 168,3 | 170,5 | 174 | 188 | 24 | 22 | 22 | 22 | 6 | 20 | 140 | 44 | 55 | 12 | 184 | 195 | 190 | 10 | 4,5 |
200 | 340 | 295 | 22 | 12 | M20 | 219,1 | 221,5 | 226 | 240 | 26 | 24 | 24 | 24 | 6 | 20 | 190 | 44 | 62 | 16 | 235 | 246 | 246 | 10 | 6,3 |
250 | 405 | 355 | 26 | 12 | M24 | 273 | 276,5 | 281 | 294 | 29 | 26 | 26 | 26 | 8 | 22 | 235 | 46 | 70 | 16 | 292 | 298 | 296 | 12 | 6,3 |
300 | 460 | 410 | 26 | 12 | M24 | 323,9 | 327,5 | 33 | 348 | 32 | 28 | 28 | 28 | 8 | 24 | 285 | 46 | 78 | 16 | 344 | 350 | 350 | 12 | 7,1 |
350 | 520 | 470 | 26 | 16 | M24 | 355,6 | 359 | 365 | 400 | 35 | 30 | 30 | 30 | 8 | 26 | 330 | 57 | 82 | 16 | 390 | 400 | 410 | 12 | 8 |
400 | 580 | 525 | 30 | 16 | M27 | 406,4 | 411 | 416 | 454 | 38 | 32 | 32 | 32 | 8 | 28 | 380 | 63 | 85 | 16 | 445 | 456 | 458 | 12 | 8 |
450 | 640 | 585 | 30 | 20 | M27 | 457 | 462 | 467 | 500 | 42 | 40 | 40 | 40 | 8 | 30 | 425 | 68 | 87 | 16 | 490 | 502 | 516 | 12 | 8 |
500 | 715 | 650 | 33 | 20 | M30 | 508 | 513,5 | 510 | 556 | 46 | 44 | 44 | 44 | 8 | 32 | 475 | 73 | 90 | 16 | 548 | 559 | 576 | 12 | 8 |
600 | 840 | 770 | 36 | 20 | M33 | 610 | 616,5 | 622 | 660 | 52 | 54 | 54 | 54 | 8 | 32 | 575 | 83 | 95 | 18 | 652 | 658 | 690 | 12 | 8,8 |
700 | 910 | 840 | 36 | 24 | M33 | 711 | 36 | 42 | 48 | 670 | 83 | 100 | 18 | 755 | 760 | 760 | 12 | 8,8 | ||||||
800 | 1025 | 950 | 39 | 24 | M36 | 813 | 38 | 42 | 52 | 770 | 90 | 105 | 20 | 855 | 864 | 862 | 12 | 10 | ||||||
900 | 1125 | 1050 | 39 | 28 | M36 | 914 | 40 | 44 | 58 | 860 | 94 | 110 | 20 | 955 | 968 | 962 | 12 | 10 | ||||||
1000 | 1255 | 1170 | 42 | 28 | M39 | 1016 | 42 | 46 | 64 | 960 | 100 | 120 | 22 | 1058 | 1072 | 1070 | 16 | 10 | ||||||
1200 | 1485 | 1390 | 48 | 32 | M45 | 1219 | 48 | 52 | 76 | 1160 | 130 | 30 | 1262 | 1282 | 16 | 12,5 | ||||||||
1400 | 1685 | 1590 | 48 | 36 | M45 | 1422 | 52 | 58 | 1346 | 145 | 30 | 1465 | 1482 | 16 | 14,2 | |||||||||
1600 | 1930 | 1820 | 56 | 40 | M52 | 1626 | 58 | 64 | 1546 | 160 | 35 | 1668 | 1696 | 16 | 16 | |||||||||
1800 | 2130 | 2020 | 56 | 44 | M52 | 1829 | 62 | 68 | 1746 | 170 | 35 | 1870 | 1896 | 16 | 17,5 | |||||||||
2000 | 2345 | 2230 | 62 | 48 | M56 | 2032 | 66 | 70 | 1950 | 180 | 40 | 2072 | 2100 | 16 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN25

Bảng thông số kỹ thuật mặt bích DIN PN25
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 to 150 | Sử dụng loại mặt bích có cấp áp suất PN40 | |||||||||||||||||||||||
200 | 360 | 310 | 26 | 12 | M24 | 219,1 | 221,5 | 226 | 250 | 32 | 30 | 30 | 30 | 6 | 26 | 190 | 52 | 80 | 16 | 244 | 256 | 252 | 10 | 6,3 |
250 | 425 | 370 | 30 | 12 | M27 | 273 | 276,5 | 281 | 302 | 35 | 32 | 32 | 32 | 8 | 26 | 235 | 60 | 88 | 18 | 298 | 310 | 304 | 12 | 7,1 |
300 | 485 | 430 | 30 | 16 | M27 | 323,9 | 327,5 | 333 | 356 | 38 | 34 | 34 | 34 | 8 | 28 | 285 | 67 | 92 | 18 | 352 | 364 | 364 | 12 | 8 |
350 | 555 | 490 | 33 | 16 | M30 | 355,6 | 359,5 | 365 | 408 | 42 | 38 | 38 | 38 | 8 | 32 | 332 | 72 | 100 | 20 | 398 | 418 | 418 | 12 | 8 |
400 | 620 | 550 | 36 | 16 | M33 | 406,4 | 411 | 416 | 462 | 46 | 40 | 40 | 40 | 8 | 34 | 380 | 78 | 110 | 20 | 452 | 472 | 472 | 12 | 8,8 |
450 | 670 | 600 | 36 | 20 | M33 | 457 | 462 | 467 | 510 | 50 | 46 | 46 | 46 | 8 | 36 | 425 | 84 | 110 | 20 | 500 | 520 | 520 | 12 | 8,8 |
500 | 730 | 660 | 36 | 20 | M33 | 508 | 513,5 | 519 | 568 | 56 | 48 | 48 | 48 | 8 | 38 | 475 | 90 | 125 | 20 | 558 | 580 | 580 | 12 | 10 |
600 | 845 | 770 | 39 | 20 | M36 | 610 | 616,5 | 622 | 670 | 68 | 58 | 58 | 58 | 8 | 40 | 575 | 100 | 125 | 20 | 660 | 684 | 684 | 12 | 11 |
700 | 960 | 875 | 42 | 24 | M39 | 711 | 46 | 50 | 125 | 20 | 760 | 780 | 12 | 12,5 | ||||||||||
800 | 1085 | 990 | 48 | 24 | M45 | 813 | 50 | 54 | 135 | 22 | 864 | 882 | 12 | 14,2 | ||||||||||
900 | 1185 | 1090 | 48 | 28 | M45 | 914 | 54 | 58 | 145 | 24 | 968 | 982 | 12 | 16 | ||||||||||
1000 | 1320 | 1210 | 56 | 28 | M52 | 1016 | 58 | 62 | 155 | 24 | 1070 | 1086 | 16 | 17,5 | ||||||||||
1200 | 1530 | 1420 | 56 | 32 | M52 | 1219 | 70 | 1296 | 18 | |||||||||||||||
1400 | 1755 | 1640 | 62 | 36 | M56 | 1422 | 76 | 1508 | 18 | |||||||||||||||
1600 | 1975 | 1860 | 62 | 40 | M56 | 1626 | 84 | 1726 | 20 | |||||||||||||||
1800 | 2195 | 2070 | 70 | 44 | M64 | 1829 | 90 | 1920 | 20 | |||||||||||||||
2000 | 2425 | 2300 | 70 | 48 | M64 | 2032 | 96 | 2150 | 20 |
Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN40

Bảng thông số kỹ thuật mặt bích DIN PN40
DN | Chi tiết liên kết | Đường kính ngoài của cổ hàn | Đường kính lỗ | Độ dày mặt bích | Mặt vát | Đọ dày đầu nối | Đường kính mặt hàn | Chiều dài | Đường kính cổ hàn | Góc vát đầu nối | Độ dày cổ hàn | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Đường kính ngoài | Đường kính vòng tròn Bulong | Đường kính lỗ Bulong | Bulong | |||||||||||||||||||||
D | K | L | Số lượng | Kích thước | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | G max | H1 | H2 | H3 | N1 | N2 | N3 | R1 | S | |
Loại mặt bích | ||||||||||||||||||||||||
01, 02, 04, 05, 11, 12, 13, 21 | 11 21 34 | 01 12 32 | 2 | 4 | 01 02 04 | 11 12 13 | 21 | 5 | 02 04 | 32 34 | 5 | 12 13 | 11 14 | 11 14 | 11 14 | 12 13 | 21 | 11 12 13 21 | 11 34 |
|||||
10 | 90 | 60 | 14 | 4 | M12 | 17,2 | 18 | 21 | 31 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 35 | 6 | 28 | 30 | 28 | 4 | 1,8 | |
15 | 95 | 65 | 14 | 4 | M12 | 21,3 | 22 | 25 | 35 | 14 | 16 | 16 | 16 | 3 | 12 | 22 | 38 | 6 | 32 | 35 | 32 | 4 | 2 | |
20 | 105 | 75 | 14 | 4 | M12 | 26,9 | 27,5 | 31 | 42 | 16 | 18 | 18 | 18 | 4 | 14 | 26 | 40 | 6 | 40 | 45 | 40 | 4 | 2,3 | |
25 | 115 | 85 | 14 | 4 | M12 | 33,7 | 34,5 | 38 | 49 | 16 | 18 | 18 | 18 | 4 | 14 | 28 | 40 | 6 | 46 | 52 | 50 | 4 | 2,6 | |
32 | 140 | 100 | 18 | 4 | M16 | 42,4 | 43,5 | 47 | 59 | 18 | 18 | 18 | 18 | 5 | 14 | 30 | 42 | 6 | 56 | 60 | 60 | 6 | 2,6 | |
40 | 150 | 110 | 18 | 4 | M16 | 48,3 | 49,5 | 53 | 67 | 18 | 18 | 18 | 18 | 5 | 14 | 32 | 45 | 7 | 64 | 70 | 70 | 6 | 2,6 | |
50 | 165 | 125 | 18 | 4 | M16 | 60,3 | 61,5 | 65 | 77 | 20 | 20 | 20 | 20 | 5 | 16 | 34 | 48 | 8 | 75 | 84 | 84 | 6 | 2,9 | |
65 | 185 | 145 | 18 | 8 | M16 | 76,1 | 77,5 | 81 | 96 | 22 | 22 | 22 | 22 | 6 | 16 | 55 | 38 | 52 | 10 | 90 | 104 | 104 | 6 | 2,9 |
80 | 200 | 160 | 18 | 8 | M16 | 88,9 | 90,5 | 94 | 114 | 24 | 24 | 24 | 24 | 6 | 18 | 70 | 40 | 58 | 12 | 105 | 118 | 120 | 8 | 3,2 |
100 | 235 | 190 | 22 | 8 | M20 | 114,3 | 116 | 120 | 138 | 26 | 24 | 24 | 24 | 6 | 20 | 90 | 44 | 65 | 12 | 134 | 145 | 142 | 8 | 3,6 |
125 | 270 | 220 | 26 | 8 | M24 | 139,7 | 141,5 | 145 | 166 | 28 | 26 | 26 | 26 | 6 | 22 | 115 | 48 | 68 | 12 | 162 | 170 | 162 | 8 | 4 |
150 | 300 | 250 | 26 | 8 | M24 | 168,3 | 170,5 | 174 | 194 | 30 | 28 | 28 | 28 | 6 | 24 | 140 | 52 | 75 | 12 | 192 | 200 | 192 | 10 | 4,5 |
200 | 375 | 320 | 30 | 12 | M27 | 219,1 | 221,5 | 226 | 250 | 36 | 34 | 34 | 36 | 6 | 28 | 190 | 52 | 88 | 16 | 244 | 260 | 254 | 10 | 6,3 |
250 | 450 | 385 | 33 | 12 | M30 | 273 | 276,5 | 281 | 312 | 38 | 38 | 38 | 38 | 8 | 30 | 235 | 60 | 105 | 18 | 306 | 312 | 312 | 12 | 7,1 |
300 | 515 | 450 | 33 | 16 | M30 | 323,9 | 327,5 | 333 | 368 | 42 | 42 | 42 | 42 | 8 | 34 | 285 | 67 | 115 | 18 | 362 | 380 | 378 | 12 | 8 |
350 | 580 | 510 | 36 | 16 | M33 | 355,6 | 359,5 | 365 | 418 | 46 | 46 | 46 | 46 | 8 | 36 | 330 | 72 | 125 | 20 | 408 | 424 | 432 | 12 | 8,8 |
400 | 660 | 585 | 39 | 16 | M36 | 406,4 | 411 | 416 | 472 | 50 | 50 | 50 | 50 | 8 | 42 | 380 | 78 | 135 | 20 | 462 | 478 | 498 | 12 | 11 |
450 | 685 | 610 | 39 | 20 | M36 | 457 | 462 | 467 | 510 | 57 | 57 | 57 | 57 | 8 | 46 | 425 | 84 | 135 | 20 | 500 | 522 | 522 | 12 | 12,5 |
500 | 755 | 670 | 42 | 20 | M39 | 508 | 513,5 | 519 | 572 | 57 | 57 | 57 | 57 | 8 | 50 | 475 | 90 | 140 | 20 | 562 | 576 | 576 | 12 | 14,2 |
600 | 890 | 795 | 48 | 20 | M45 | 610 | 616,5 | 622 | 676 | 72 | 72 | 72 | 72 | 8 | 54 | 575 | 100 | 150 | 20 | 666 | 686 | 686 | 12 | 16 |
Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI
Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 150

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 300

Dòng | Kích thước ống (inch) | Đường kính ngoài mặt bích (mm) | Đường kính ngoài ống (mm) | Số lỗ Bulong | Đường kính lỗ Bulong (mm) | Vòng tròn Bulong (mm) |
---|---|---|---|---|---|---|
400 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1 / 4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1 / 2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1 / 2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1 / 2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 254,0 | 114,3 | 8,0 | 25,4 | 181,0 | |
5 | 279,4 | 141,2 | 8,0 | 25,4 | 222,3 | |
6 | 292,1 | 168,4 | 12,0 | 25,4 | 238,1 | |
số 8 | 381,0 | 219,2 | 12,0 | 22,2 | 330,2 | |
10 | 419,1 | 273,1 | 16,0 | 19,1 | 374,7 | |
12 | 495,3 | 323,9 | 16,0 | 15,9 | 412,8 | |
14 | 584,2 | 355,6 | 20,0 | 15,9 | 501,7 | |
16 | 622,3 | 406,4 | 20,0 | 12,7 | 546,1 | |
18 | 711,2 | 457,2 | 24,0 | 12,7 | 590,6 | |
20 | 749,3 | 508,0 | 24,0 | 9,5 | 685,8 | |
24 | 914,4 | 609,6 | 24,0 | 3,2 | 812,8 | |
600 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
1-1/4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
1-1/2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
2-1/2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
3-1/2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
4 | 235,0 | 114,3 | 8,0 | 25,4 | 190,5 | |
5 | 330,2 | 141,2 | 8,0 | 19,1 | 241,3 | |
6 | 355,6 | 168,4 | 12,0 | 19,1 | 266,7 | |
8 | 393,7 | 219,2 | 12,0 | 19,1 | 311,2 | |
10 | 508,0 | 273,1 | 16,0 | 15,9 | 431,8 | |
12 | 558,8 | 323,9 | 20,0 | 15,9 | 476,3 | |
14 | 565,2 | 355,6 | 20,0 | 12,7 | 489,0 | |
16 | 685,8 | 406,4 | 20,0 | 9,5 | 565,2 | |
18 | 730,3 | 457,2 | 20,0 | 6,4 | 616,0 | |
20 | 812,8 | 508,0 | 24,0 | 6,4 | 698,5 | |
24 | 939,8 | 609,6 | 24,0 | 50,8 | 838,2 | |
900 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 215,9 | 88,9 | 8,0 | 22,2 | 165,1 | |
4 | 266,7 | 114,3 | 8,0 | 19,1 | 222,3 | |
5 | 311,2 | 141,2 | 8,0 | 15,9 | 279,4 | |
6 | 381,0 | 168,4 | 12,0 | 19,1 | 292,1 | |
8 | 444,5 | 219,2 | 12,0 | 12,7 | 368,3 | |
10 | 520,7 | 273,1 | 16,0 | 12,7 | 444,5 | |
12 | 609,6 | 323,9 | 20,0 | 12,7 | 533,4 | |
14 | 628,7 | 355,6 | 20,0 | 9,5 | 558,8 | |
16 | 666,8 | 406,4 | 20,0 | 6,4 | 603,3 | |
18 | 787,4 | 457,2 | 20,0 | 50,8 | 685,8 | |
20 | 819,2 | 508,0 | 20,0 | 47,6 | 723,9 | |
24 | 1041,4 | 609,6 | 20,0 | 34,9 | 876,3 | |
ANSI B16.5 covers only sizes through 24" | ||||||
26 | 1047,8 | 20,0 | 28,6 | 927,1 | ||
28 | 1168,4 | 20,0 | 73,0 | 1009,7 | ||
30 | 1206,5 | 20,0 | 73,0 | 1047,8 | ||
32 | 1276,4 | 20,0 | 66,7 | 1130,3 | ||
34 | 1397,0 | 20,0 | 60,3 | 1212,9 | ||
36 | 1435,1 | 20,0 | 60,3 | 1251,0 | ||
1500 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
3 | 241,3 | 88,9 | 8,0 | 19,1 | 203,2 | |
4 | 285,8 | 114,3 | 8,0 | 15,9 | 215,9 | |
5 | 336,6 | 141,2 | 8,0 | 9,5 | 266,7 | |
6 | 368,3 | 168,4 | 12,0 | 12,7 | 292,1 | |
8 | 482,6 | 219,2 | 12,0 | 6,4 | 368,3 | |
10 | 584,2 | 273,1 | 12,0 | 50,8 | 482,6 | |
12 | 647,7 | 323,9 | 16,0 | 47,6 | 546,1 | |
14 | 723,9 | 355,6 | 16,0 | 41,3 | 635,0 | |
16 | 800,1 | 406,4 | 16,0 | 34,9 | 666,8 | |
18 | 914,4 | 457,2 | 16,0 | 28,6 | 749,3 | |
20 | 946,2 | 508,0 | 16,0 | 73,0 | 793,8 | |
24 | 1168,4 | 609,6 | 16,0 | 60,3 | 990,6 | |
2500 Series | 1/2 | 120,7 | 21,3 | 4,0 | 22,2 | 63,5 |
3/4 | 114,3 | 26,7 | 4,0 | 22,2 | 57,2 | |
1 | 146,1 | 33,5 | 4,0 | 25,4 | 95,3 | |
1-1/4 | 171,5 | 42,2 | 4,0 | 22,2 | 123,8 | |
1-1/2 | 203,2 | 48,3 | 4,0 | 19,1 | 108,0 | |
2 | 222,3 | 60,5 | 8,0 | 22,2 | 133,4 | |
2-1/2 | 241,3 | 73,2 | 8,0 | 19,1 | 158,8 | |
3 | 304,8 | 88,9 | 8,0 | 15,9 | 228,6 | |
4 | 355,6 | 114,3 | 8,0 | 9,5 | 235,0 | |
5 | 393,7 | 141,2 | 8,0 | 3,2 | 285,8 | |
6 | 482,6 | 168,4 | 8,0 | 47,6 | 342,9 | |
8 | 514,4 | 219,2 | 12,0 | 47,6 | 425,5 | |
10 | 647,7 | 273,1 | 12,0 | 34,9 | 527,1 | |
12 | 762,0 | 323,9 | 12,0 | 28,6 | 600,1 |
Thông số kỹ thuật chuẩn mặt bích BS 4504 - EN 1092
Thông số kỹ thuật chuẩn mặt bích BS 4504 PN6

Thông số kỹ thuật chuẩn bích BS 4504 PN10

Thông số kỹ thuật chuẩn bích BS 4504 PN16

Thông số kỹ thuật chuẩn bích BS 4504 PN25

Thông số kỹ thuật chuẩn bích BS 4504 PN40

Đặc điểm và ứng dụng của bích mù
Đặc điểm dễ thấy nhất của MB mù là phần trung tâm của nó không có lỗ để lưu chất có thể đi qua. Trên tấm mặt bích chỉ tồn tại các lỗ để sử dụng cho những chiếc bulong liên kết.
Mục đích sử dụng chính của nó là “Bít kín”. Và đa phần các trường hợp, bích mù chỉ được lắp đặt tại các đoạn ống cuối. Thay thế cho chén hàn, nắp bít ở các đường ống cỡ lớn, …

Nguyễn Thị Mai Phương Thúy Đã được tư vấn tại Thép Bảo Tín
Nguyễn Hữu Đã được tư vấn tại Thép Bảo Tín
số hotlin gọi được k
Lê Đình Đã được tư vấn tại Thép Bảo Tín
Sẽ giới thiệu với bạn bè.
