Đặc điểm và ứng dụng của mặt bích cổ hàn (Weld neck flange)

Mặt bích cổ hàn là một trong các loại mặt bích được sử dụng khá phổ biến trên thị trường hiện nay. Vậy bạn đã biết gì về bích cổ hàn?

Nếu bạn đã nghe qua cụm từ này nhưng chưa hiểu rõ về nó thì chỉ cần 10 phút đọc bài viết này của Thép Bảo Tín, các bạn sẽ có cái nhìn tổng quát, cũng như nắm được những thông tin cần thiết về bích cổ hàn.

Mặt bích cổ hàn là gì?

“Mặt bích cổ hàn (có tên tiếng anh là Weld Neck Flange) là loại mặt bích có cổ để hàn với hệ thống đường ống bằng cách hàn đối đầu, giúp kết nối các ống dẫn với nhau một cách chắc chắn”.

Bích cổ hàn được nối với ống từ cổ trong phương pháp hàn đối đầu, có nghĩa là cổ phải có cùng các yếu tố sau đây với ống:

• Vật liệu
• Đường kính ngoài
• Độ dày thành.

-> Chính vì thế, dòng mặt bích này phù hợp để sử dụng trong điều kiện áp suất – nhiệt độ cực cao.

Đặc điểm của mặt bích cổ hàn

Bạn có thể phân biệt bích cổ hàn so với các loại mặt bích khác bằng các đặc điểm dưới đây:

• Có phần cổ hàn dài. Phần cổ hàn này sẽ có độ dày tịnh tiến dần về bằng với độ dày của thép ống hoặc phụ kiện.
• Đường kính bên trong của ống bằng với đường kính của mặt bích
• Cung cấp một ống dẫn có tiết diện ngang không đổi và không bị gián đoạn hoặc nhiễu loạn khí/chất lỏng chảy qua ống
• Mặt bích cổ hàn cung cấp cường độ chịu tải cao cùng với sự phân bố ứng suất đồng đều

Khi làm việc đến mặt bích, chắc chắn bạn sẽ đụng chạm đến tiêu chuẩn mặt bích. Trong đó, tiêu chuẩn bích JIS, ANSI, DIN, BS là chuẩn bích cổ hàn có tần suất gặp lớn do tính phổ biến. Vậy cụ thể thông số kỹ thuật bích cổ hàn như thế nào?

Thông số kỹ thuật của bích cổ hàn

• Kiểu kết nối: nối hàn
• Đường kính:  DN15 – DN200, 1/2 – 80″
• Môi trường: Nước, khí, dầu, gas, hóa chất ăn mòn
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản,…
• Vật liệu: Thép Carbon A105, Thép hợp kim, SS304,SS316/316L…
• Tiêu chuẩn JIS: JIS 5K, JIS10K, JIS16K, JIS20K, JIS40K.

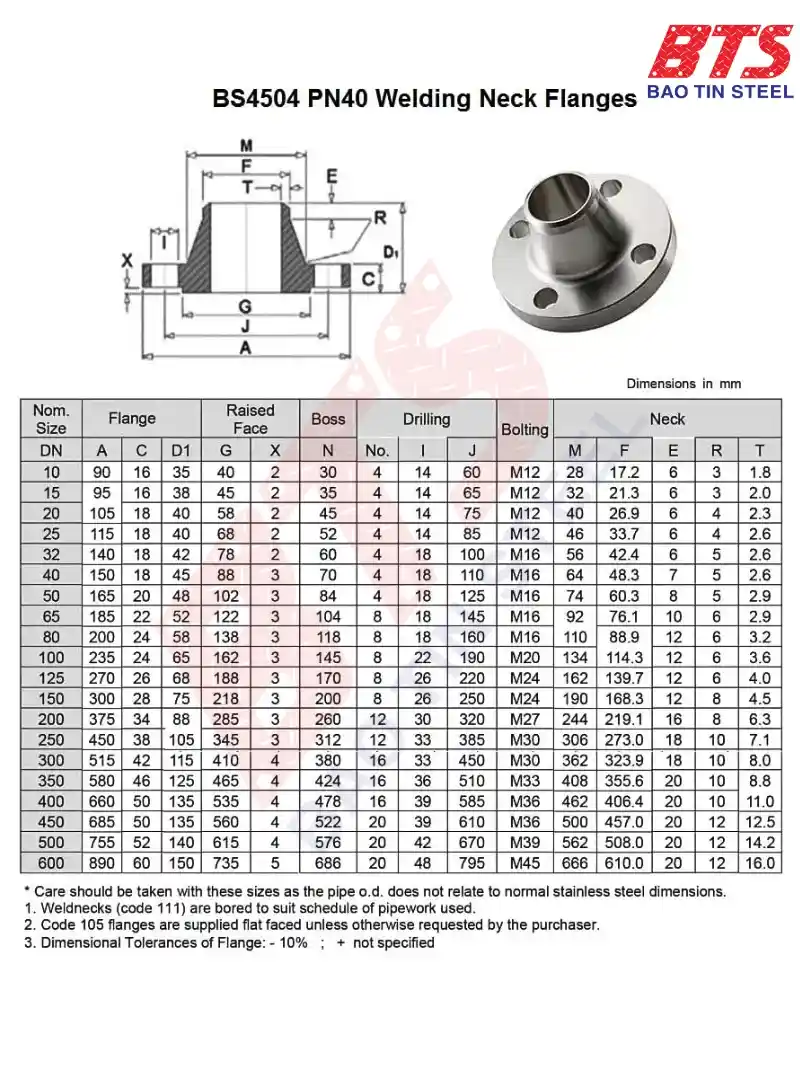

• Tiêu chuẩn BS và DIN: PN5, PN6, PN10, PN16, PN25, PN40, PN63, PN100

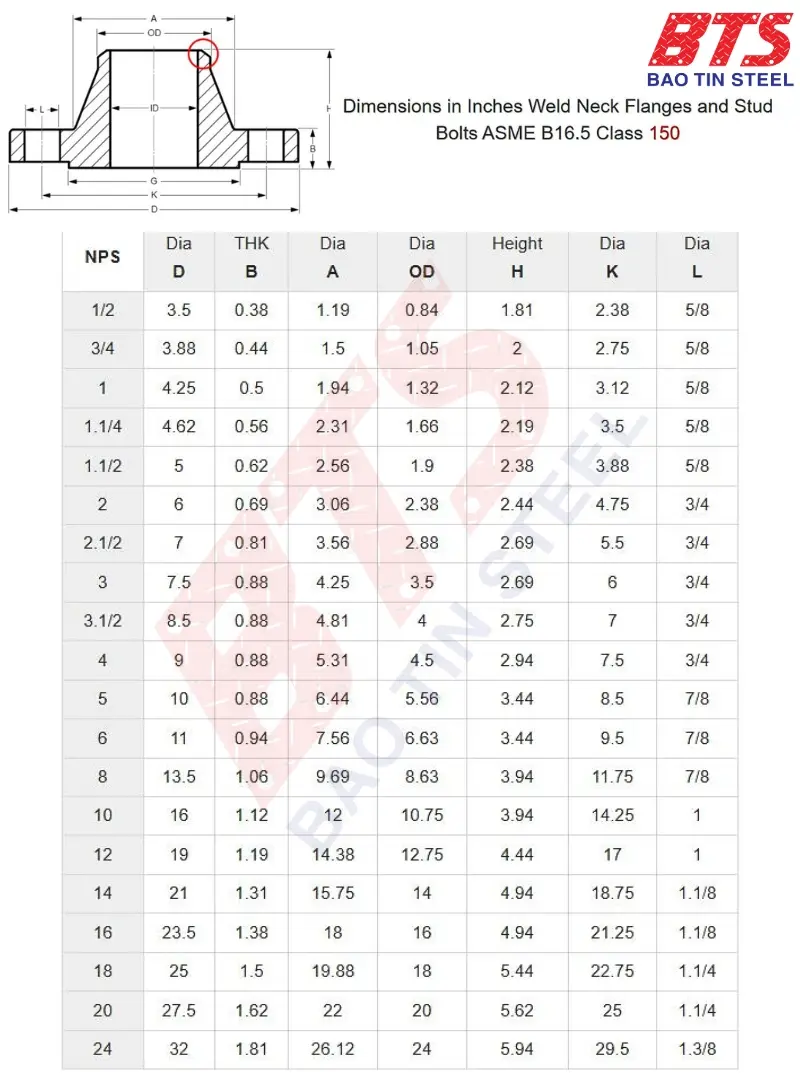

• Tiêu chuẩn ANSI/ASTM: CLASS150, CLASS300, CLASS400, CLASS600, CLASS900, CLASS1500

Các dạng cấu tạo bích cổ hàn

MB cổ hàn có hai dạng:

• Một loại có cổ giảm mà chúng ta gọi là MB cổ hàn giảm
• Một loại có cổ dài điển hình được gọi là MB hàn cổ dài

Bích cổ hàn giảm

Bích cổ hàn giảm( MB cổ hàn giảm đường kính) là loại được thiết kế đặc biệt để giảm kích thước của đường ống hoặc thiết bị kết nối. Điều này có nghĩa là mặt bích cổ hàn giảm có đường kính lớn ở phía một đầu và đường kính nhỏ hơn ở phía kia.

Có thể bạn chưa biết, với kết nối này phân bố lực áp suất dần dần từ đường ống cho đến chân mặt bích, giúp chịu được cú sốc trong môi trường vận hành áp suất – nhiệt độ cao.

Bích cổ hàn dài

Bích cổ hàn dài (hay còn gọi là Long Weld Neck Flange) là loại mặt bích được thiết kế với đường cổ hàn dài hơn so với các loại mặt bích khác. Điều này làm tăng độ bền và độ ổn định của mặt bích, đặc biệt là trong các ứng dụng có nhiệt độ và áp suất cao.

Phân loại mặt bích hàn cổ theo vật liệu

Các vật liệu được dùng cho loại mặt bích này khá đa dạng, tuy nhiên nó luôn phụ thuộc vào điều kiện môi trường và ứng suất chúng cần chịu được. Sau đây là vật liệu chế tạo mặt bích thông dụng:

• Bích thép cổ hàn (Welding neck steel flange)
• Bích inox cổ hàn (Welding neck stainless steel flange)

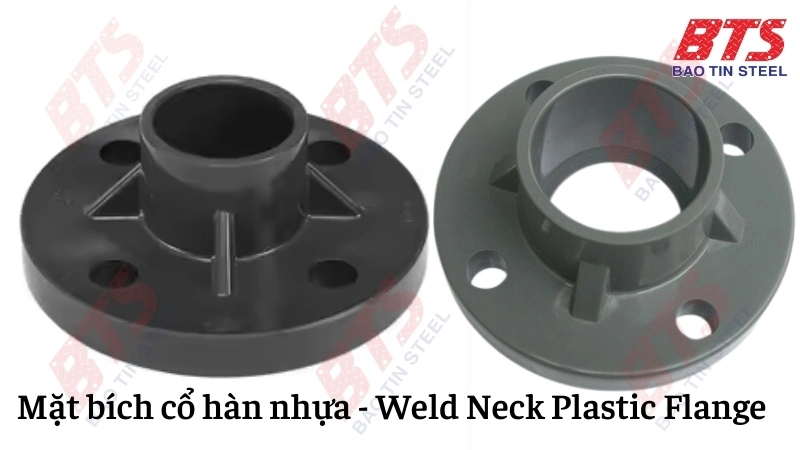

• Bích nhựa cổ hàn (Welding neck plastic flange)

-> Đối với môi trường chất lỏng có nhiệt độc cao, áp lực lớn thì bích cổ hàn inox là một trong lựa chọn ưu tiên.

MB cổ hàn là một trong các loại bích được sử dụng phổ biến và rộng rãi trên thực tế. Vậy tại sao loại mặt bích này lại được mọi người tin dùng như thế? Cùng Thép Bảo Tín tìm hiểu về vấn đề này.

Ưu điểm của mặt bích cổ hàn

Không phải tự nhiên mà mặt bích là phụ kiện đường ống được lựa chọn hàng đầu, bởi vì nó có những ưu điểm nổi bật như sau:

• Bích cổ hàn phù hợp để dùng cho ứng dụng cần áp suất cao, nhiệt độ cao. Bởi vì phương pháp kết nối hàn đối đầu
• Có sự phân bố ứng suất tuyệt vời do phần cổ thon của nó.
• Mặt bích này được dùng để giảm thiểu số lượng mối hàn trên các bộ phận nhỏ. Đồng thời giúp giảm tính ăn mòn của chính mối nối.
• Bích cổ hàn có thể được làm từ nhiều loại vật liệu khác nhau.
• Ngoài ra, bích cổ hàn cũng có nhiều kích thước khác nhau. Điều này để phù hợp với các đường ống và thiết bị khác nhau.

-> Mặt bích cổ hàn là lựa chọn thông minh cho hệ thống áp lực cao vì độ chắc chắn tại mối hàn và thiết kế giảm tập trung áp suất.

Ứng dụng của mặt bích hàn cổ

Với những ưu điểm nổi bật đề cập ở trên, các sản phẩm phụ kiện bích cổ hàn được ứng dụng phổ biến trên các hệ thống có nhiệt độ cao, môi trường làm việc khắc nghiệt. Cụ thể như:

• Hệ thống ống dẫn và đường ống:
• Thiết bị công nghiệp
• Ngành dầu khí
• Ngành đóng tàu và thiết bị nhiệt
• Các nhà máy điện và công nghiệp điện hạt nhân
• MB cổ hàn được sử dụng trong các hệ thống xử lý dung dịch, hóa chất ăn mòn như: axit, bazo, muối trong các phòng thí nghiệm và hệ thống sản xuất hóa chất.

Như vậy, chúng ta đã cùng nhau tìm hiểu về mặt bích cổ hàn. Hy vọng qua bài viết này, các bạn sẽ biết được bích cổ hàn là gì, đặc điểm, phân loại cũng như ưu – ứng dụng của nó để đưa ra lựa chọn phù hợp với nhu cầu.
