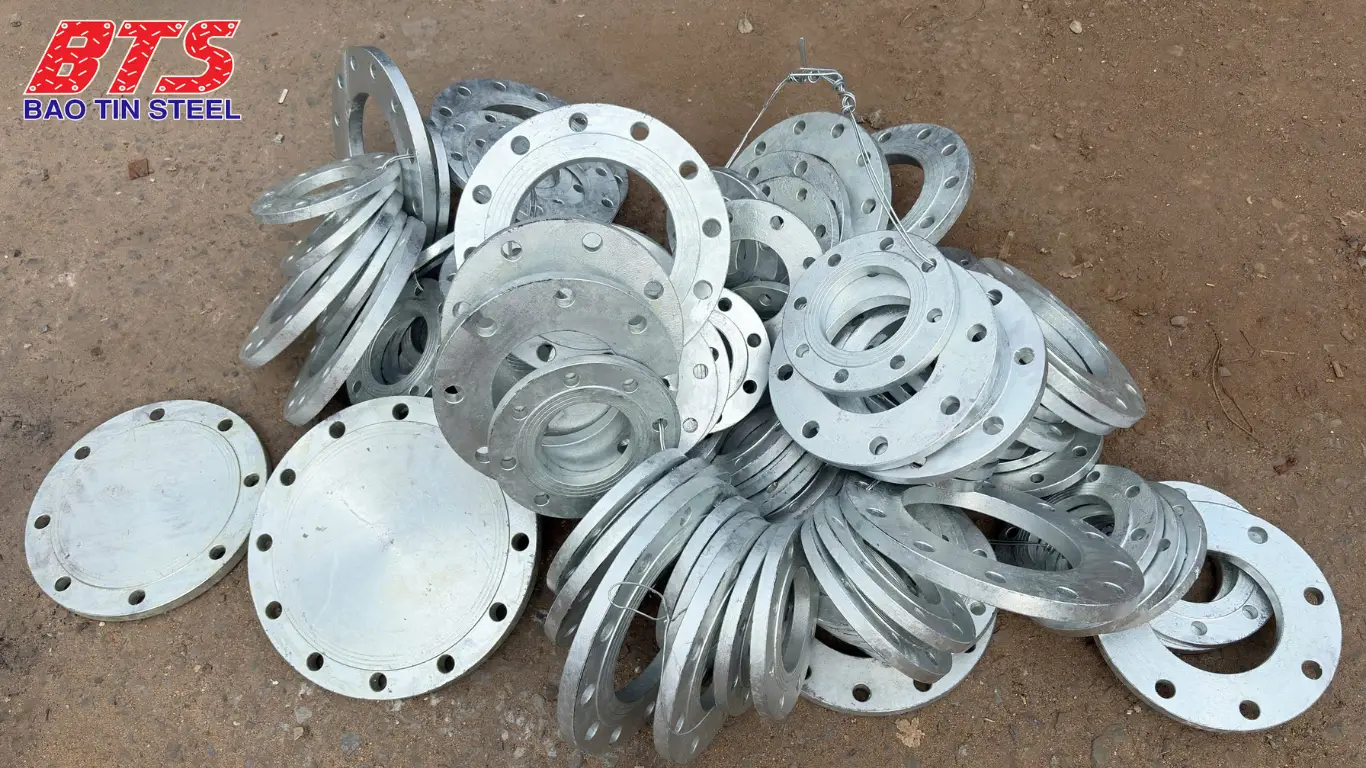

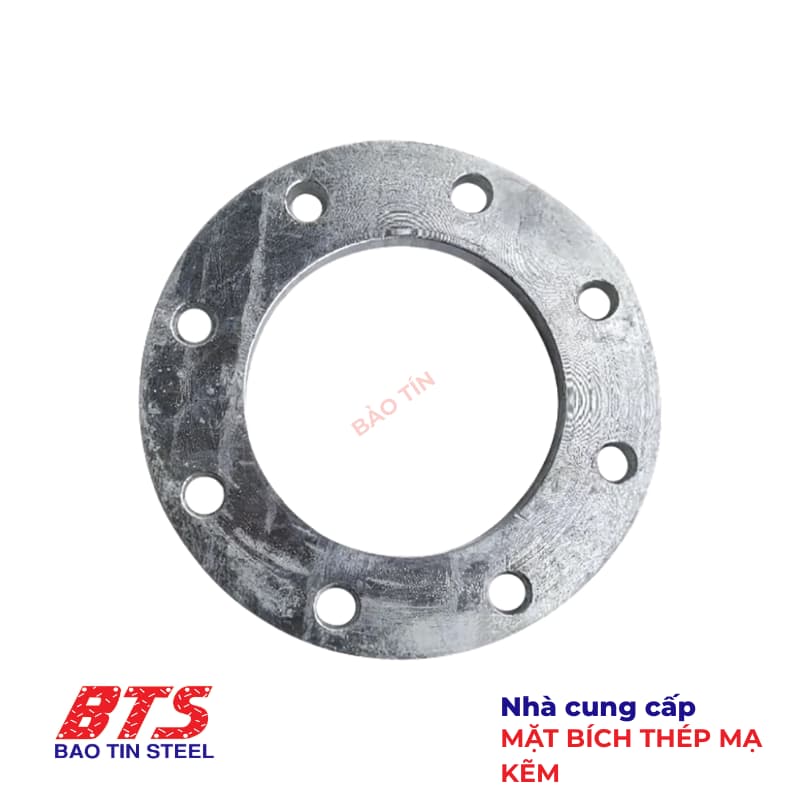

Mặt bích thép mạ kẽm

4.6

4.6 trên 5 dựa trên 9 đánh giá

(9 đánh giá) Đã bán 0

KHÁCH HÀNG LƯU Ý:

Để tránh lừa đảo, khách hàng chỉ liên hệ với Thép Bảo Tín qua thông tin bên dưới.

Hotline: 0932 059 176
Email: kinhdoanh@thepbaotin.com
Trụ sở chính: 551/156 Lê Văn Khương, P. Hiệp Thành, Quận 12, TP HCM.

Yêu cầu báo giá Hotline 0932 059 176

Danh mục: Mặt bích Thẻ: Mặt bích mù, Mặt bích rỗng, Mặt bích thép

Mặt bích thép mạ kẽm là các loại mặt bích thép sau khi được sản xuất sẽ được đem đi mạ kẽm nhúng nóng. Nhằm mục đích nâng cáo tuổi thọ của mặt bích và khả năng chống OXH của nó.

Trên thị trường, giá bích nhúng nóng rẻ hơn rất nhiều so với các loại bích Inox. Đó là một lợi thế lớn của nó.

Thông số kỹ thuật của mặt bích thép mạ kẽm nhúng nóng

Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn JIS B2220

Thông số kỹ thuật tiêu chuẩn bích JIS 5K

Thông số bích JIS 5K — Thông số mặt bích JIS 5K

Thông số kỹ thuật tiêu chuẩn bích JIS 10K

Thông số bích JIS 10K — Thông số mặt bích JIS 10K

Thông số kỹ thuật tiêu chuẩn bích JIS 16K

Thông số kỹ thuật tiêu chuẩn bích JIS 20K

Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn DIN

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN6

Bảng thông số kỹ thuật mặt bích DIN PN6

DN	Chi tiết liên kết					Đường kính ngoài của cổ hàn	Đường kính lỗ		Độ dày mặt bích			Mặt vát	Đọ dày đầu nối	Đường kính mặt hàn	Chiều dài			Đường kính cổ hàn			Góc vát đầu nối	Độ dày cổ hàn
	Đường kính ngoài	Đường kính vòng tròn Bulong	Đường kính lỗ Bulong	Bulong
	D	K	L	Số lượng	Kích thước	A	B1	B2	C1	C2 C3	C4	E	F	G max	H1	H2	H3	N1	N2	N3	R1	S
	Loại mặt bích
	01, 02, 05, 11, 12, 13, 21					11 21b	01 12 32	2	01 02	11 12 13 21	5	2	32	5	12 13	11	11	11	12 13	21	11 12 13 21	11
10	75	50	11	4	M10	17,2	18	21	12	12	12	3	10	-	20	28	6	26	25	20	4	1,8
15	80	55	11	4	M10	21,3	22	25	12	12	12	3	10	-	20	30	6	30	30	26	4	2
20	90	65	11	4	M10	26,9	27,5	31	14	14	14	4	10	-	24	32	6	38	40	34	4	2,3
25	100	75	11	4	M10	33,7	34,5	38	14	14	14	4	10	-	24	35	6	42	50	44	4	2,6
32	120	90	14	4	M12	42,4	43,5	46	16	14	14	5	10	-	26	35	6	55	60	54	6	2,6
40	130	100	14	4	M12	48,3	49,5	53	16	14	14	5	10	-	26	38	7	62	70	64	6	2,6
50	140	110	14	4	M12	60,3	61,5	65	16	14	14	5	12	-	28	38	8	74	80	74	6	2,9
65	160	130	14	4	M12	76,1	77,5	81	16	14	14	6	12	55	32	38	9	88	100	94	6	2,9
80	190	150	18	4	M16	88,9	90,5	94	18	16	16	6	12	70	34	42	10	102	110	110	8	3,2
100	210	170	18	4	M16	114,3	116	120	18	16	16	6	14	90	40	45	10	130	130	130	8	3,6
125	240	200	18	8	M16	139,7	141,5	145	20	18	18	6	14	115	44	48	10	155	160	160	8	4
150	265	225	18	8	M16	168,3	170,5	174	20	18	18	6	14	140	44	48	12	184	185	182	10	4,5
200	320	280	18	8	M16	219,1	221,5	226	22	20	20	6	16	190	44	55	15	236	240	238	10	6,3
250	375	335	18	12	M16	273	276,5	281	24	22	22	8	18	235	44	60	15	290	295	284	12	6,3
300	440	395	22	12	M20	323,9	327,5	333	24	22	22	8	18	285	44	62	15	342	355	342	12	7,1
350	490	445	22	12	M20	355,6	359,5	365	26	22	22	8	18	330	-	62	15	385	-	392	12	7,1
400	540	495	22	16	M20	406,4	411	416	28	22	22	8	20	380	-	65	15	438	-	442	12	7,1
450	595	550	22	16	M20	457	462	467	30	22	24	8	20	425	-	65	15	492	-	494	12	7,1

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN10

Bảng thông số kỹ thuật mặt bích DIN PN10

DN	Chi tiết liên kết					Đường kính ngoài của cổ hàn	Đường kính lỗ			Độ dày mặt bích				Mặt vát	Đọ dày đầu nối	Đường kính mặt hàn	Chiều dài			Đường kính cổ hàn			Góc vát đầu nối	Độ dày cổ hàn
	Đường kính ngoài	Đường kính vòng tròn Bulong	Đường kính lỗ Bulong	Bulong
	D	K	L	Số lượng	Kích thước	A	B1	B2	B3	C1	C2	C3	C4	E	F	G max	H1	H2	H3	N1	N2	N3	R1	S
	Loại mặt bích
	01, 02, 04, 05, 11, 12, 13, 21					11 21 34	01 12 32	2	4	01 02 04	11 12 13	21	5	02 04	32 34	5	12 13	11 14	11 14	11 14	12 13	21	11 12 13 21	11 34
10 to 40	Sử dụng cấp áp suất PN40
50 to 150	Sử dụng cấp áp suất PN16
200	340	295	22	8	M20	219,1	221,5	226	240	24	24	24	24	6	20	190	44	62	16	234	246	246	10	6,3
250	395	350	22	12	M20	273	276,5	281	294	26	26	26	26	8	22	235	46	68	16	292	298	298	12	6,3
300	445	400	22	12	M20	323,9	327,5	333	348	26	26	26	26	8	22	285	46	68	16	342	350	348	12	7,1
350	505	460	22	16	M20	355,6	359,5	365	400	28	26	26	26	8	22	330	53	68	16	385	400	408	12	7,1
400	565	515	26	16	M24	406,4	411	416	450	32	26	26	26	8	24	380	57	72	16	440	456	456	12	7,1
450	615	565	26	20	M24	457	462	467	498	36	28	28	28	8	24	425	63	72	16	488	502	502	12	7,1
500	670	620	26	20	M24	508	513,5	519	550	38	28	28	28	8	26	475	67	75	16	542	559	559	12	7,1
600	780	725	30	20	M27	610	616,5	622	650	42	28	34	34	8	26	575	75	80	18	642	658	658	12	7,1
700	895	840	30	24	M27	711					30	34	38			670		80	18	746		772	12	8
800	1015	950	33	24	M30	813					32	36	42			770		90	18	850		876	12	8
900	1115	1050	33	28	M30	914					34	38	46			860		95	20	950		976	12	10
1000	1230	1160	36	28	M33	1016					34	38	52			960		95	20	1052		1080	16	10
1200	1455	1380	39	32	M36	1219					38	44	60			1160		115	25	1256		1292	16	11
1400	1675	1590	42	36	M39	1422					42	48						120	25	1460		1496	16	12
1600	1915	1820	48	40	M45	1626					46	52						130	25	1666		1712	16	14
1800	2115	2020	48	44	M45	1829					50	56						140	30	1868		1910	16	15
2000	2325	2230	48	48	M45	2032					54	60						150	30	2072		2120	16	16
2200	2550	2440	56	52	M52	2235					58							160	35	2275			18	18
2400	2760	2650	56	56	M52	2438					62							170	35	2478			18	20
2600	2960	2850	56	60	M52	2620					66							180	40	2680			18	22
2800	3180	3070	56	64	M52	2820					70							190	40	2882			18	22
3000	3405	3290	62	68	M56	3020					75							200	45	3085			18	24

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN16

Bảng thông số kỹ thuật mặt bích DIN PN16

DN	Chi tiết liên kết					Đường kính ngoài của cổ hàn	Đường kính lỗ			Độ dày mặt bích				Mặt vát	Đọ dày đầu nối	Đường kính mặt hàn	Chiều dài			Đường kính cổ hàn			Góc vát đầu nối	Độ dày cổ hàn
	Đường kính ngoài	Đường kính vòng tròn Bulong	Đường kính lỗ Bulong	Bulong
	D	K	L	Số lượng	Kích thước	A	B1	B2	B3	C1	C2	C3	C4	E	F	G max	H1	H2	H3	N1	N2	N3	R1	S
	Loại mặt bích
	01, 02, 04, 05, 11, 12, 13, 21					11 21 34	01 12 32	2	4	01 02 04	11 12 13	21	5	02 04	32 34	5	12 13	11 14	11 14	11 14	12 13	21	11 12 13 21	11 34
10 to 40	Sử dụng mặt bích cấp áp suất PN40
50	165	125	18	4	M16	60,3	61,5	65	77	19	18	18	18	5	16		28	45	8	74	84	84	5	2,9
65	185	145	18	8	M16	76,1	77,5	81	96	20	18	18	18	6	16	55	32	45	10	92	104	104	6	2,9
80	200	160	18	8	M16	88,9	90,5	94	108	20	20	20	20	6	16	70	34	50	10	105	118	120	6	3,2
100	220	180	18	8	M16	114,3	116	120	134	22	20	20	20	6	18	90	40	52	12	131	140	140	8	3,6
125	250	210	18	8	M16	139,7	141,5	145	162	22	22	22	22	6	18	115	44	55	12	156	168	170	8	4
150	285	240	22	8	M20	168,3	170,5	174	188	24	22	22	22	6	20	140	44	55	12	184	195	190	10	4,5
200	340	295	22	12	M20	219,1	221,5	226	240	26	24	24	24	6	20	190	44	62	16	235	246	246	10	6,3
250	405	355	26	12	M24	273	276,5	281	294	29	26	26	26	8	22	235	46	70	16	292	298	296	12	6,3
300	460	410	26	12	M24	323,9	327,5	33	348	32	28	28	28	8	24	285	46	78	16	344	350	350	12	7,1
350	520	470	26	16	M24	355,6	359	365	400	35	30	30	30	8	26	330	57	82	16	390	400	410	12	8
400	580	525	30	16	M27	406,4	411	416	454	38	32	32	32	8	28	380	63	85	16	445	456	458	12	8
450	640	585	30	20	M27	457	462	467	500	42	40	40	40	8	30	425	68	87	16	490	502	516	12	8
500	715	650	33	20	M30	508	513,5	510	556	46	44	44	44	8	32	475	73	90	16	548	559	576	12	8
600	840	770	36	20	M33	610	616,5	622	660	52	54	54	54	8	32	575	83	95	18	652	658	690	12	8,8
700	910	840	36	24	M33	711					36	42	48			670	83	100	18	755	760	760	12	8,8
800	1025	950	39	24	M36	813					38	42	52			770	90	105	20	855	864	862	12	10
900	1125	1050	39	28	M36	914					40	44	58			860	94	110	20	955	968	962	12	10
1000	1255	1170	42	28	M39	1016					42	46	64			960	100	120	22	1058	1072	1070	16	10
1200	1485	1390	48	32	M45	1219					48	52	76			1160		130	30	1262		1282	16	12,5
1400	1685	1590	48	36	M45	1422					52	58				1346		145	30	1465		1482	16	14,2
1600	1930	1820	56	40	M52	1626					58	64				1546		160	35	1668		1696	16	16
1800	2130	2020	56	44	M52	1829					62	68				1746		170	35	1870		1896	16	17,5
2000	2345	2230	62	48	M56	2032					66	70				1950		180	40	2072		2100	16	20

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN25

Bảng thông số kỹ thuật mặt bích DIN PN25

DN	Chi tiết liên kết					Đường kính ngoài của cổ hàn	Đường kính lỗ			Độ dày mặt bích				Mặt vát	Đọ dày đầu nối	Đường kính mặt hàn	Chiều dài			Đường kính cổ hàn			Góc vát đầu nối	Độ dày cổ hàn
	Đường kính ngoài	Đường kính vòng tròn Bulong	Đường kính lỗ Bulong	Bulong
	D	K	L	Số lượng	Kích thước	A	B1	B2	B3	C1	C2	C3	C4	E	F	G max	H1	H2	H3	N1	N2	N3	R1	S
	Loại mặt bích
	01, 02, 04, 05, 11, 12, 13, 21					11 21 34	01 12 32	2	4	01 02 04	11 12 13	21	5	02 04	32 34	5	12 13	11 14	11 14	11 14	12 13	21	11 12 13 21	11 34
10 to 150	Sử dụng loại mặt bích có cấp áp suất PN40
200	360	310	26	12	M24	219,1	221,5	226	250	32	30	30	30	6	26	190	52	80	16	244	256	252	10	6,3
250	425	370	30	12	M27	273	276,5	281	302	35	32	32	32	8	26	235	60	88	18	298	310	304	12	7,1
300	485	430	30	16	M27	323,9	327,5	333	356	38	34	34	34	8	28	285	67	92	18	352	364	364	12	8
350	555	490	33	16	M30	355,6	359,5	365	408	42	38	38	38	8	32	332	72	100	20	398	418	418	12	8
400	620	550	36	16	M33	406,4	411	416	462	46	40	40	40	8	34	380	78	110	20	452	472	472	12	8,8
450	670	600	36	20	M33	457	462	467	510	50	46	46	46	8	36	425	84	110	20	500	520	520	12	8,8
500	730	660	36	20	M33	508	513,5	519	568	56	48	48	48	8	38	475	90	125	20	558	580	580	12	10
600	845	770	39	20	M36	610	616,5	622	670	68	58	58	58	8	40	575	100	125	20	660	684	684	12	11
700	960	875	42	24	M39	711					46	50						125	20	760		780	12	12,5
800	1085	990	48	24	M45	813					50	54						135	22	864		882	12	14,2
900	1185	1090	48	28	M45	914					54	58						145	24	968		982	12	16
1000	1320	1210	56	28	M52	1016					58	62						155	24	1070		1086	16	17,5
1200	1530	1420	56	32	M52	1219						70										1296	18
1400	1755	1640	62	36	M56	1422						76										1508	18
1600	1975	1860	62	40	M56	1626						84										1726	20
1800	2195	2070	70	44	M64	1829						90										1920	20
2000	2425	2300	70	48	M64	2032						96										2150	20

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN40

Bảng thông số kỹ thuật mặt bích DIN PN40

DN	Chi tiết liên kết					Đường kính ngoài của cổ hàn	Đường kính lỗ			Độ dày mặt bích				Mặt vát	Đọ dày đầu nối	Đường kính mặt hàn	Chiều dài			Đường kính cổ hàn			Góc vát đầu nối	Độ dày cổ hàn
	Đường kính ngoài	Đường kính vòng tròn Bulong	Đường kính lỗ Bulong	Bulong
	D	K	L	Số lượng	Kích thước	A	B1	B2	B3	C1	C2	C3	C4	E	F	G max	H1	H2	H3	N1	N2	N3	R1	S
	Loại mặt bích
	01, 02, 04, 05, 11, 12, 13, 21					11 21 34	01 12 32	2	4	01 02 04	11 12 13	21	5	02 04	32 34	5	12 13	11 14	11 14	11 14	12 13	21	11 12 13 21	11 34
10	90	60	14	4	M12	17,2	18	21	31	14	16	16	16	3	12		22	35	6	28	30	28	4	1,8
15	95	65	14	4	M12	21,3	22	25	35	14	16	16	16	3	12		22	38	6	32	35	32	4	2
20	105	75	14	4	M12	26,9	27,5	31	42	16	18	18	18	4	14		26	40	6	40	45	40	4	2,3
25	115	85	14	4	M12	33,7	34,5	38	49	16	18	18	18	4	14		28	40	6	46	52	50	4	2,6
32	140	100	18	4	M16	42,4	43,5	47	59	18	18	18	18	5	14		30	42	6	56	60	60	6	2,6
40	150	110	18	4	M16	48,3	49,5	53	67	18	18	18	18	5	14		32	45	7	64	70	70	6	2,6
50	165	125	18	4	M16	60,3	61,5	65	77	20	20	20	20	5	16		34	48	8	75	84	84	6	2,9
65	185	145	18	8	M16	76,1	77,5	81	96	22	22	22	22	6	16	55	38	52	10	90	104	104	6	2,9
80	200	160	18	8	M16	88,9	90,5	94	114	24	24	24	24	6	18	70	40	58	12	105	118	120	8	3,2
100	235	190	22	8	M20	114,3	116	120	138	26	24	24	24	6	20	90	44	65	12	134	145	142	8	3,6
125	270	220	26	8	M24	139,7	141,5	145	166	28	26	26	26	6	22	115	48	68	12	162	170	162	8	4
150	300	250	26	8	M24	168,3	170,5	174	194	30	28	28	28	6	24	140	52	75	12	192	200	192	10	4,5
200	375	320	30	12	M27	219,1	221,5	226	250	36	34	34	36	6	28	190	52	88	16	244	260	254	10	6,3
250	450	385	33	12	M30	273	276,5	281	312	38	38	38	38	8	30	235	60	105	18	306	312	312	12	7,1
300	515	450	33	16	M30	323,9	327,5	333	368	42	42	42	42	8	34	285	67	115	18	362	380	378	12	8
350	580	510	36	16	M33	355,6	359,5	365	418	46	46	46	46	8	36	330	72	125	20	408	424	432	12	8,8
400	660	585	39	16	M36	406,4	411	416	472	50	50	50	50	8	42	380	78	135	20	462	478	498	12	11
450	685	610	39	20	M36	457	462	467	510	57	57	57	57	8	46	425	84	135	20	500	522	522	12	12,5
500	755	670	42	20	M39	508	513,5	519	572	57	57	57	57	8	50	475	90	140	20	562	576	576	12	14,2
600	890	795	48	20	M45	610	616,5	622	676	72	72	72	72	8	54	575	100	150	20	666	686	686	12	16

Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 150

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 300

🔥🔥🔥 Ngoài 2 dòng 150 & 300 là hàng thông dụng, thì mặt bích ANSI còn có các dòng khác là 400, 600, 900, 1500, 2500. Anh em có thể xem thêm trong bảng dưới đây (Tài liệu được viện dẫn từ tiêu chuẩn ASME/ANSI B16.10/19).

Dòng	Kích thước ống (inch)	Đường kính ngoài mặt bích (mm)	Đường kính ngoài ống (mm)	Số lỗ Bulong	Đường kính lỗ Bulong (mm)	Vòng tròn Bulong (mm)
400 Series	1/2	57,2	21,3	4,0	15,9	34,9
	3/4	85,7	26,7	4,0	19,1	69,9
	1	79,4	33,5	4,0	19,1	63,5
	1-1 / 4	120,7	42,2	4,0	19,1	54,0
	1-1 / 2	149,2	48,3	4,0	22,2	88,9
	2	139,7	60,5	8,0	19,1	127,0
	2-1 / 2	165,1	73,2	8,0	22,2	104,8
	3	196,9	88,9	8,0	22,2	136,5
	3-1 / 2	228,6	101,6	8,0	25,4	171,5
	4	254,0	114,3	8,0	25,4	181,0
	5	279,4	141,2	8,0	25,4	222,3
	6	292,1	168,4	12,0	25,4	238,1
	số 8	381,0	219,2	12,0	22,2	330,2
	10	419,1	273,1	16,0	19,1	374,7
	12	495,3	323,9	16,0	15,9	412,8
	14	584,2	355,6	20,0	15,9	501,7
	16	622,3	406,4	20,0	12,7	546,1
	18	711,2	457,2	24,0	12,7	590,6
	20	749,3	508,0	24,0	9,5	685,8
	24	914,4	609,6	24,0	3,2	812,8
600 Series	1/2	57,2	21,3	4,0	15,9	34,9
	3/4	85,7	26,7	4,0	19,1	69,9
	1	79,4	33,5	4,0	19,1	63,5
	1-1/4	120,7	42,2	4,0	19,1	54,0
	1-1/2	149,2	48,3	4,0	22,2	88,9
	2	139,7	60,5	8,0	19,1	127,0
	2-1/2	165,1	73,2	8,0	22,2	104,8
	3	196,9	88,9	8,0	22,2	136,5
	3-1/2	228,6	101,6	8,0	25,4	171,5
	4	235,0	114,3	8,0	25,4	190,5
	5	330,2	141,2	8,0	19,1	241,3
	6	355,6	168,4	12,0	19,1	266,7
	8	393,7	219,2	12,0	19,1	311,2
	10	508,0	273,1	16,0	15,9	431,8
	12	558,8	323,9	20,0	15,9	476,3
	14	565,2	355,6	20,0	12,7	489,0
	16	685,8	406,4	20,0	9,5	565,2
	18	730,3	457,2	20,0	6,4	616,0
	20	812,8	508,0	24,0	6,4	698,5
	24	939,8	609,6	24,0	50,8	838,2
900 Series	1/2	82,6	21,3	4,0	22,2	69,9
	3/4	123,8	26,7	4,0	22,2	63,5
	1	104,8	33,5	4,0	25,4	101,6
	1-1/4	146,1	42,2	4,0	25,4	92,1
	1-1/2	177,8	48,3	4,0	22,2	79,4
	2	190,5	60,5	8,0	25,4	139,7
	2-1/2	212,7	73,2	8,0	22,2	165,1
	3	215,9	88,9	8,0	22,2	165,1
	4	266,7	114,3	8,0	19,1	222,3
	5	311,2	141,2	8,0	15,9	279,4
	6	381,0	168,4	12,0	19,1	292,1
	8	444,5	219,2	12,0	12,7	368,3
	10	520,7	273,1	16,0	12,7	444,5
	12	609,6	323,9	20,0	12,7	533,4
	14	628,7	355,6	20,0	9,5	558,8
	16	666,8	406,4	20,0	6,4	603,3
	18	787,4	457,2	20,0	50,8	685,8
	20	819,2	508,0	20,0	47,6	723,9
	24	1041,4	609,6	20,0	34,9	876,3
	ANSI B16.5 covers only sizes through 24"
	26	1047,8		20,0	28,6	927,1
	28	1168,4		20,0	73,0	1009,7
	30	1206,5		20,0	73,0	1047,8
	32	1276,4		20,0	66,7	1130,3
	34	1397,0		20,0	60,3	1212,9
	36	1435,1		20,0	60,3	1251,0
1500 Series	1/2	82,6	21,3	4,0	22,2	69,9
	3/4	123,8	26,7	4,0	22,2	63,5
	1	104,8	33,5	4,0	25,4	101,6
	1-1/4	146,1	42,2	4,0	25,4	92,1
	1-1/2	177,8	48,3	4,0	22,2	79,4
	2	190,5	60,5	8,0	25,4	139,7
	2-1/2	212,7	73,2	8,0	22,2	165,1
	3	241,3	88,9	8,0	19,1	203,2
	4	285,8	114,3	8,0	15,9	215,9
	5	336,6	141,2	8,0	9,5	266,7
	6	368,3	168,4	12,0	12,7	292,1
	8	482,6	219,2	12,0	6,4	368,3
	10	584,2	273,1	12,0	50,8	482,6
	12	647,7	323,9	16,0	47,6	546,1
	14	723,9	355,6	16,0	41,3	635,0
	16	800,1	406,4	16,0	34,9	666,8
	18	914,4	457,2	16,0	28,6	749,3
	20	946,2	508,0	16,0	73,0	793,8
	24	1168,4	609,6	16,0	60,3	990,6
2500 Series	1/2	120,7	21,3	4,0	22,2	63,5
	3/4	114,3	26,7	4,0	22,2	57,2
	1	146,1	33,5	4,0	25,4	95,3
	1-1/4	171,5	42,2	4,0	22,2	123,8
	1-1/2	203,2	48,3	4,0	19,1	108,0
	2	222,3	60,5	8,0	22,2	133,4
	2-1/2	241,3	73,2	8,0	19,1	158,8
	3	304,8	88,9	8,0	15,9	228,6
	4	355,6	114,3	8,0	9,5	235,0
	5	393,7	141,2	8,0	3,2	285,8
	6	482,6	168,4	8,0	47,6	342,9
	8	514,4	219,2	12,0	47,6	425,5
	10	647,7	273,1	12,0	34,9	527,1
	12	762,0	323,9	12,0	28,6	600,1

Thông số kỹ thuật chuẩn mặt bích BS 4504 - EN 1092

Thông số kỹ thuật chuẩn mặt bích BS 4504 PN6

Thông số kỹ thuật chuẩn bích BS 4504 PN10

Thông số kỹ thuật chuẩn bích BS 4504 PN16

Thông số kỹ thuật chuẩn bích BS 4504 PN25

Thông số kỹ thuật chuẩn bích BS 4504 PN40

Ưu điểm của mặt bích thép mạ kẽm nhúng nóng

Một trong những ưu điểm nổi bật của mặt bích mạ kẽm là tuổi thọ của nó. Nhờ lớp mạ kẽm dày bên ngoài mà quá trình Oxy tiếp xúc với thép sẽ lâu xảy ra hơn.

Bên cạnh đó là giá thành không quá cao nếu so sánh với hàng inox. Trong khi mặt bích mạ kẽm nhúng nóng vẫn có thể sử dụng tốt ở các môi trường thời tiết, khí hậu khắc nghiệt.

Ứng dụng cả mặt bích thép MKNN tương tự như mặt bích inox. Trừ một số ứng dụng đặc biệt như các thiết bị công nghệ vi sinh, …

Mong rằng những kiến thức mà Thép Bảo Tín cung cấp trên đây sẽ có ích cho anh em. Nếu cần mua mặt bích thép mạ kẽm, có thể liên hệ cho Thép Bảo Tín nhé.

Ngoài mặt bích thì Thép Bảo Tín còn kinh doanh cả ống thép đen, ống thép mạ kẽm, thép hộp đen, mạ kẽm của Hòa Phát, SeAH, …; ống thép đúc, ống thép đường kính lớn. Phụ kiện ống thép các loại, phụ kiện PCCC, …

Kích Thước	DN10, DN100, DN1000, DN1100, DN1200, DN125, DN1350, DN15, DN150, DN1500, DN175, DN20, DN200, DN225, DN25, DN250, DN300, DN32, DN350, DN40, DN400, DN450, DN50, DN500, DN550, DN600, DN65, DN650, DN700, DN750, DN80, DN800, DN850, DN90, DN900
Nhà sản xuất	Nhập khẩu
Tiêu Chuẩn Chất Lượng	ASME B16.5, BS4504, DIN / EN 1092 – 1, DIN 2576, JIS B2220

QUÝ KHÁCH LƯU Ý

Để thuận tiện cho việc thanh toán, công ty chúng tôi xin thông báo thông tin tài khoản ngân hàng như sau:

Thông tin tài khoản ngân hàng (VND):

CÔNG TY TNHH THÉP BẢO TÍN

Số tài khoản: 888.888.666.666 Ngân hàng TMCP Á Châu (ACB) – Chi nhánh: Văn Lang – TP.HCM
Số tài khoản: 0.111.111.999.999 Ngân hàng TMCP Quân Đội (MBBANK) – Chi nhánh: Quận 8 – TP.HCM

*** Khi quý khách chuyển tiền khác hệ thống với ngân hàng của chúng tôi, quý khách vui lòng scan ủy nhiệm chi gửi qua mail cho chúng tôi: ketoan@thepbaotin.com hoặc gọi 0906.969.176 để xác nhận.

Quý khách hãy kiểm tra thông tin thật kỹ trước khi đặt hàng và thanh toán, tránh bị lừa!
Đã có một số đối tượng sử dụng những tên công ty gần giống với chúng tôi để lừa đảo như: Công ty TNHH Thép Bảo Tín Sài Gòn, Công ty TNHH Sản xuất và Thương Mại Thép Bảo Tín, Công ty TNHH Thương Mại Thép Bảo Tín Phát… Vì vậy rất mong Quý khách hàng hết sức lưu ý!

9 đánh giá cho Mặt bích thép mạ kẽm

4.6 Đánh giá trung bình

5 55% | 5 đánh giá

4 44% | 4 đánh giá

3 0% | 0 đánh giá

2 0% | 0 đánh giá

1 0% | 0 đánh giá

Đánh giá ngay

Đánh giá Mặt bích thép mạ kẽm

Khánh Đã được tư vấn tại Thép Bảo Tín
Được xếp hạng 4 5 sao
Trả lời
• 16/07/2022
Lưu Hoàng Đã được tư vấn tại Thép Bảo Tín
Được xếp hạng 4 5 sao
Hotline bận liên tục
Trả lời
• 15/07/2022
Trần Tuấn Anh Đã được tư vấn tại Thép Bảo Tín
Được xếp hạng 5 5 sao
Giao hàng nhanh
Trả lời
• 14/07/2022

Hỏi đáp

4 bình luận

QM Quang Minh
báo gái cho em mặt bích rỗng BS PN6, và PN40
Trả lời • 3 năm trước
MN Minh Ngọc
gia re, dac biet rat uy tin
Trả lời • 3 năm trước
NH Nguyễn Huyền
goi cho toi bao gia Mặt bích mù BS PN10
Trả lời • 3 năm trước
QN Quan NG
gia re, dac biet rat uy tin
Trả lời • 3 năm trước

giao hàng nhanh

Mọi miền tổ quốc

Giá gốc

giá tại nhà máy

Tư vấn miễn phí

Báo giá trong 5 phút

Mặt bích thép mạ kẽm

Thông số kỹ thuật của mặt bích thép mạ kẽm nhúng nóng

Thông số kỹ thuật tiêu chuẩn bích JIS 5K

Thông số kỹ thuật tiêu chuẩn bích JIS 10K

Thông số kỹ thuật tiêu chuẩn bích JIS 16K

Thông số kỹ thuật tiêu chuẩn bích JIS 20K

Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn DIN

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN6

Bảng thông số kỹ thuật mặt bích DIN PN6

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN10

Bảng thông số kỹ thuật mặt bích DIN PN10

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN16

Bảng thông số kỹ thuật mặt bích DIN PN16

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN25

Bảng thông số kỹ thuật mặt bích DIN PN25

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN40

Bảng thông số kỹ thuật mặt bích DIN PN40

Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 150

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 300

Thông số kỹ thuật chuẩn mặt bích BS 4504 - EN 1092

Thông số kỹ thuật chuẩn mặt bích BS 4504 PN6

Thông số kỹ thuật chuẩn bích BS 4504 PN10

Thông số kỹ thuật chuẩn bích BS 4504 PN16

Thông số kỹ thuật chuẩn bích BS 4504 PN25

Thông số kỹ thuật chuẩn bích BS 4504 PN40

Ưu điểm của mặt bích thép mạ kẽm nhúng nóng

Home

Báo giá

Liên Hệ

Tìm đường

Gọi ngay

Chat ngay

Chat qua zalo

giao hàng nhanh

Mọi miền tổ quốc

Giá gốc

giá tại nhà máy

Tư vấn miễn phí

Báo giá trong 5 phút

Mặt bích thép mạ kẽm

Thông số kỹ thuật của mặt bích thép mạ kẽm nhúng nóng

Thông số kỹ thuật tiêu chuẩn bích JIS 5K

Thông số kỹ thuật tiêu chuẩn bích JIS 10K

Thông số kỹ thuật tiêu chuẩn bích JIS 16K

Thông số kỹ thuật tiêu chuẩn bích JIS 20K

Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn DIN

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN6

Bảng thông số kỹ thuật mặt bích DIN PN6

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2576 - PN10

Bảng thông số kỹ thuật mặt bích DIN PN10

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN16

Bảng thông số kỹ thuật mặt bích DIN PN16

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN25

Bảng thông số kỹ thuật mặt bích DIN PN25

Thông số kỹ thuật tiêu chuẩn mặt bích DIN 2544 - PN40

Bảng thông số kỹ thuật mặt bích DIN PN40

Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 150

Thông số kỹ thuật tiêu chuẩn mặt bích ANSI dòng 300

Thông số kỹ thuật chuẩn mặt bích BS 4504 - EN 1092

Thông số kỹ thuật chuẩn mặt bích BS 4504 PN6

Thông số kỹ thuật chuẩn bích BS 4504 PN10

Thông số kỹ thuật chuẩn bích BS 4504 PN16

Thông số kỹ thuật chuẩn bích BS 4504 PN25

Thông số kỹ thuật chuẩn bích BS 4504 PN40

Ưu điểm của mặt bích thép mạ kẽm nhúng nóng

Sản phẩm tương tự

Liên hệ kinh doanh thép bảo tín

LIÊN HỆ THÉP BẢO TÍN

Địa chỉ Thép Bảo Tín

Home

Báo giá

Liên Hệ

Tìm đường

Liên hệ Thép Bảo Tín

Gọi ngay

Chat ngay

Chat qua zalo

NHẬN BÁO GIÁ 5 PHÚT

NHẬN BÁO GIÁ 5 PHÚT

Đăng nhập
