Những điều về mặt bích vuông không phải ai cũng biết

Ngoài các loại mặt bích tròn thông dụng, mặt bích vuông cũng được tìm mua rất nhiều. Với kết cấu dạng vuông đặc biệt, cùng khả năng làm việc trong nhiều điều kiện áp suất, mặt bích vuông được dùng trong nhiều hệ thống thủy lực. Nếu bạn thấy loại mặt bích này còn khá xa lạ thì bài viết này là dành cho bạn. Xem ngay để hiểu thêm về loại mặt bích này!

Mặt bích vuông là gì?

Mặt bích vuông là mặt bích có hình vuông. Chất liệu chủ yếu là thép (SF440A) và thép không gỉ (SS316/304). Nó có tên tiếng anh là Square flange, Square flange stainless steel. Nó giúp kết nối đường ống và các phụ kiện, được dùng nhiều trong các hệ thống thủy lực.

Dựa vào cấu hình, Square flange có nhiều loại như: SHAB, SSAB, KAB, LSA và mặt bích mù. Chúng có đặc điểm là:

  • Mặt bích vuông SHAB: Đi kèm với bu lông lục giác và hoạt động ở áp suất tối đa 210kg/cm2.
  • Mặt bích sắt vuông SSAB: Được kết nối bằng vít có nắp ổ cắm Allan. Thân mặt bích này nhỏ hơn so với SHAB và cũng hoạt động ở 210kg/cm2.
  • Bích vuông KAB: Cũng kết nối bằng đai ốc và bulong lục giác tương tự SHAB. Nhưng nó lại hoạt động ở mức áp suất 280kg/cm2 và 350kg/cm2.
  • Bích thép vuông LSA: Dòng chảy qua mặt bích này có dạng chữ L. Đồng thời, nó cũng làm việc dưới áp suất 210kg/cm2.
  • Mặt bích vuông mù: Gồm mặt bích mù cái (mặt oring) hoặc mặt bích đực (mặt phẳng). Chúng dùng để bịt kín đường ống để chặn dòng lưu chất.

Cấu tạo mặt bích vuông

Mặt bích vuông có cấu tạo tương đối đặc biệt. Các phần cụ thể bao gồm:

  • Mặt bích có tiết diện vuông
  • Các lỗ bắt bu lông
  • Bu lông kết nối (phần nối với đường ống). Tuy nhiên, với bích vuông mù thì sẽ không có lỗ bu lông này.



Cấu tạo mặt bích vuông

Thông số kỹ thuật của mặt bích vuông

Tương tự như các loại mặt bích phổ biến khác trên thị trường, Square flange cũng có các thông số kỹ thuật. Bạn có thể tham khảo các số liệu dưới đây:

  • Kích thước: DN10 – DN100 (3/8” – 4”)
  • Chất liệu: Thép carbon SF440A, CT3, SS400, A105, Q235, Q345, C45 hoặc inox 304, 316, 321
  • Cấu trúc: 2 nửa mặt bích, 4 bulong kết nối
  • Áp lực làm việc: 210 kg/cm2, 280 kg/cm2 , 350 kg/cm2
  • Nhiệt độ làm việc: 180 – 520 độ C
  • Xuất xứ: Hàn Quốc, Trung Quốc, Nhật bản, Việt Nam,…

Tiêu chuẩn của mặt bích sắt vuông

Bích thép vuông được sản xuất theo tiêu chuẩn ISO 6164 và các tiêu chuẩn khác như:

  • Tiêu chuẩn JIS của Nhật Bản: JIS B2291 / JIS F7806.
  • Tiêu chuẩn DIN của Đức: DIN PN10, DIN PN16.
  • Tiêu chuẩn BS của Anh: BS PN6, BS PN10, BS PN16
  • Tiêu chuẩn ANSI của Mỹ: ANSI #150, ANSI #300

Bảng kích thước và trọng lượng của mặt bích thép vuông

Tùy vào mỗi tiêu chuẩn, mức áp suất và quy mô của hệ thống, bích sắt vuông sẽ có kích thước khác biệt đôi chút. Bạn có thể tham khảo ngay bảng kích thước của bích vuông dưới đây:

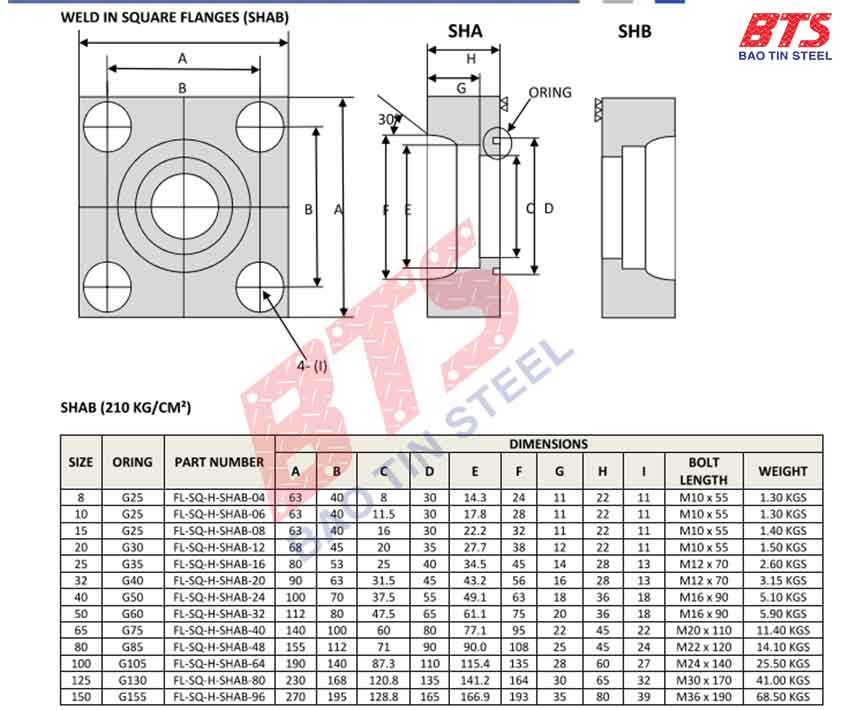

Kích thước và trọng lượng của mặt bích vuông Quy cách bao gồm những yếu tố ảnh hưởng tới giá bích vuông. Chúng bao gồm: đường kính, độ dày, chất liệu, thương hiệu,… Chính vì thế. Bạn cần hiểu rõ các số liệu kể trên để mua được loại bích phù hợp.

Hiện nay, mặt bích vuông thép và mặt bích vuông inox là 2 loại được quan tâm rất nhiều. Giá của chúng cũng có sự chênh lệch rõ rệt. Ví dụ như với bích vuông thép, giá sẽ dao động từ 150.000 – 800.000 đồng/ cái (DN50 – DN150). Trong khi đó cũng với kích thước ấy, bích vuông inox lại có giá từ khoảng 500.000 – 1.800.000 đồng/ cái.

Ưu điểm của bích vuông

  • Bích vuông có bề mặt vuông phẳng và có gioăng tạo độ kín khít, hạn chế rò rỉ lưu chất
  • Bích vuông kết nối nhờ bulong và đai ốc nên dễ dàng lắp đặt và tháo rời.
  • Bích này cũng có khả năng chịu áp lực cao nhờ được chế tạo từ nhiều loại vật liệu như gang, thép, inox,..
  • Kích thước đa dạng, phù hợp với nhiều hệ thống khác nhau.

Ứng dụng của mặt bích vuông

Nhờ những điểm cộng nêu trên, bích vuông được dùng trong nhiều đường ống của:

  • Hệ thống thủy lực
  • Hệ thống ống dẫn công nghiệp (dẫn nước, dẫn dầu, dẫn khí, dẫn hóa chất,….)
  • Ngành đóng tàu (vận chuyển nước trên tàu thuyền)
  • Ngành nông nghiệp (phục vụ cho việc tưới tiêu)

Trên đây là những thông tin cơ bản nhưng hữu ích về mặt bích vuông. Thép Bảo Tín hy vọng chúng đã giúp bạn hiểu rõ hơn về loại mặt bích này cũng như có sự chuẩn bị tốt trước khi tìm mua nó. Liên hệ với chúng tôi qua 0932 059 176 nếu bạn cần hỗ trợ nhé!
