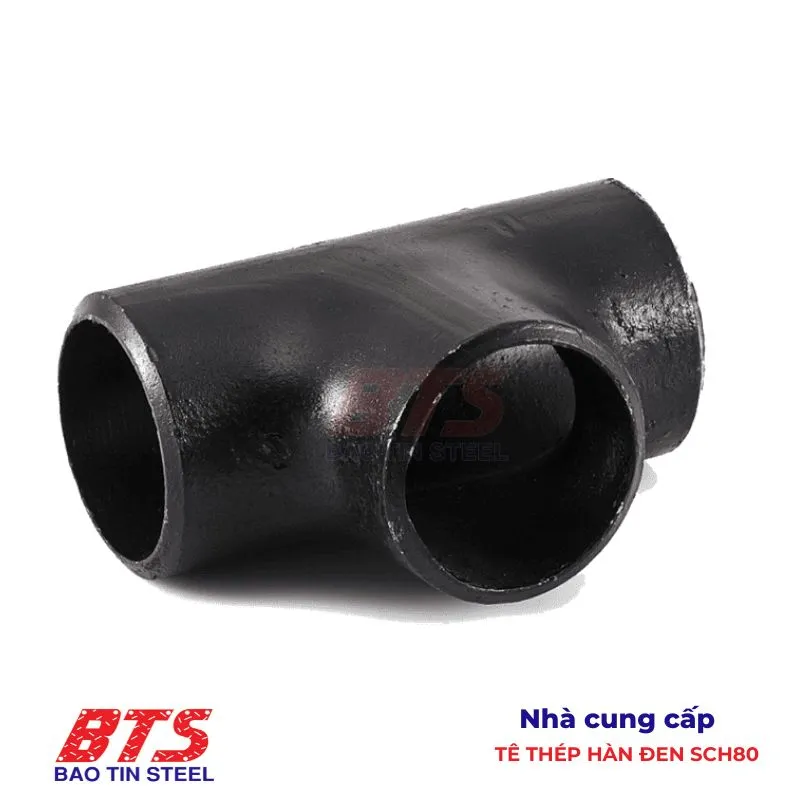

Tê thép hàn đen SCH80 là loại phụ kiện có dạng chữ T được làm từ chất liệu thép đen, và được sản xuất tiêu chuẩn độ dày SCH80. Tê thép hàn có 3 nhánh đường kính bằng nhau là tê đều, còn loại có hai đầu bằng nhau nhưng đầu phân nhánh ở giữa có kích thước bé hơn gọi là tê giảm (tê thu). Chúng được sử dụng để lắp đặt cho các hệ thống ống nối, thiết bị giúp các lưu chất được lưu thông qua và điều hướng dòng chảy lưu chất.
Tại Thép Bảo Tín, chúng mình chuyên cung cấp dòng tê thép đúc sản xuất theo tiêu chuẩn ASTM A234
Thông số kỹ thuật tê thép hàn đen SCH80
Thông tin sản phẩm:
- Phương pháp chế tạo: Rèn từ ống thép đúc
- Tiêu chuẩn sản xuất: ASTM A234
- Mác thép: WPB
- Đường kính danh nghĩa: DN15 ~ DN600
- Đường kính ngoài: 21,3 mm ~ 610 mm
- Tiêu chuẩn độ dày: SCH80
Anh em có thể xem quy cách cụ thể của tê thép hàn đen SCH80 trong bảng dưới đây. Hoặc tìm hiểu kỹ hơn trong catalogue nhà sản xuất.
| Đường kính danh nghĩa DN | Đường kính ngoài OD (mm) | Độ dày T (mm) | |
|---|---|---|---|
| SCH40 | SCH80 | ||
| 15 | 21,3 | 2,9 | 3,6 |
| 20 | 26,9 | 2,9 | 4 |
| 25 | 33,7 | 3,2 | 4,5 |
| 32 | 42,4 | 3,6 | 5 |
| 40 | 48,3 | 3,6 | 5 |
| 50 | 60,3 | 4 | 5,6 |
| 65 | 76,1 | 5 | 7,1 |
| 80 | 88,9 | 5,6 | 8 |
| 90 | 101,6 | 5,6 | 8 |
| 100 | 114,3 | 5,9 | 8,8 |
| 125 | 139,7 | 6,3 | 10 |
| 150 | 168,3 | 7,1 | 11 |
| 200 | 219,1 | 8 | 12,5 |
| 250 | 273 | 8,8 | 16 |
| 300 | 323,9 | 10 | 17,5 |
| 350 | 355,6 | 11 | 20 |
| 400 | 406,4 | 12,5 | 22,2 |
| 450 | 457 | 14,2 | 25 |
| 500 | 508 | 16 | 28 |
| 550 | 559 | - | 30 |
| 600 | 610 | 17,5 | 32 |

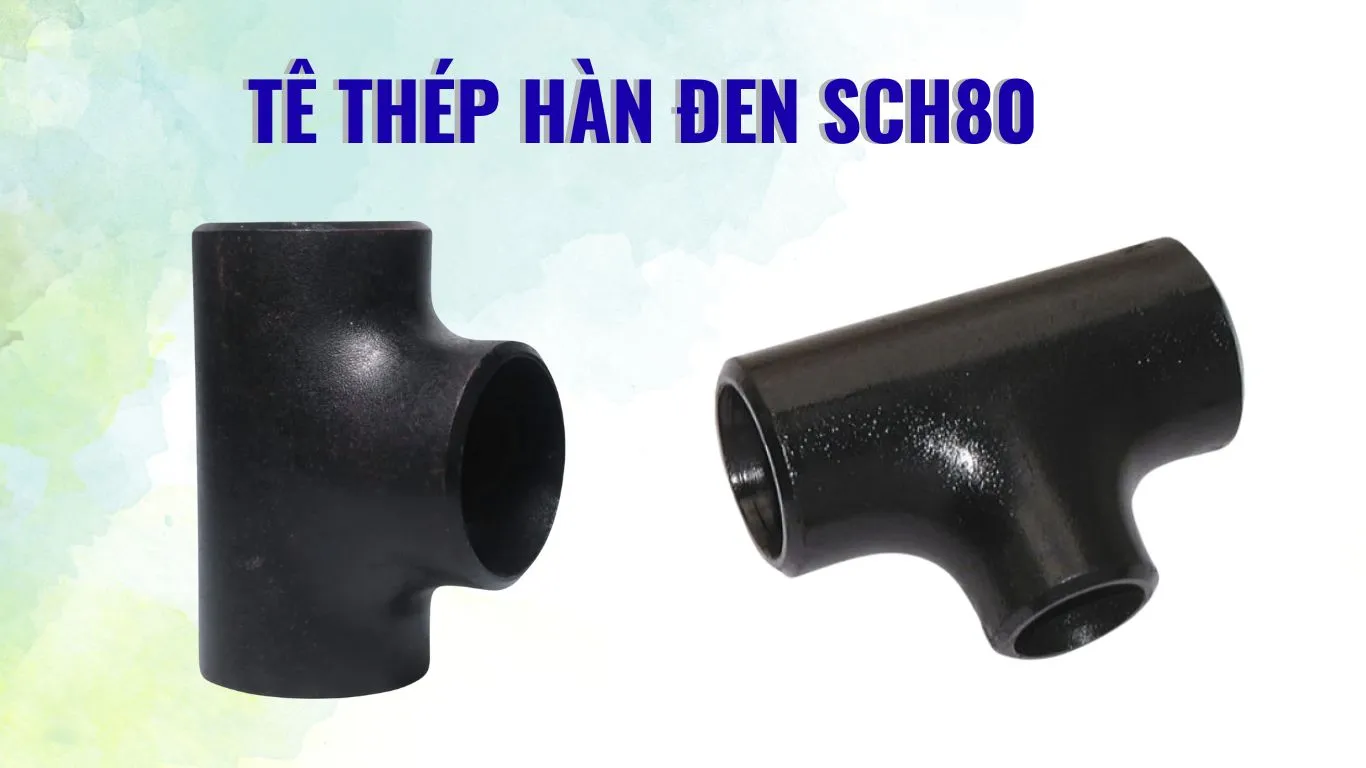

Cấu tạo của tê thép hàn đen
Tê thép hàn đen có dạng chữ T được làm từ thép đen, với cấu tạo khá đơn giản như sau:
- Thân tê thép hàn
- Đầu nối hàn
Tê thép hàn đen có 3 nhánh ra và vào tạo nên các góc vuông, có hai loại tê thép hàn chính:

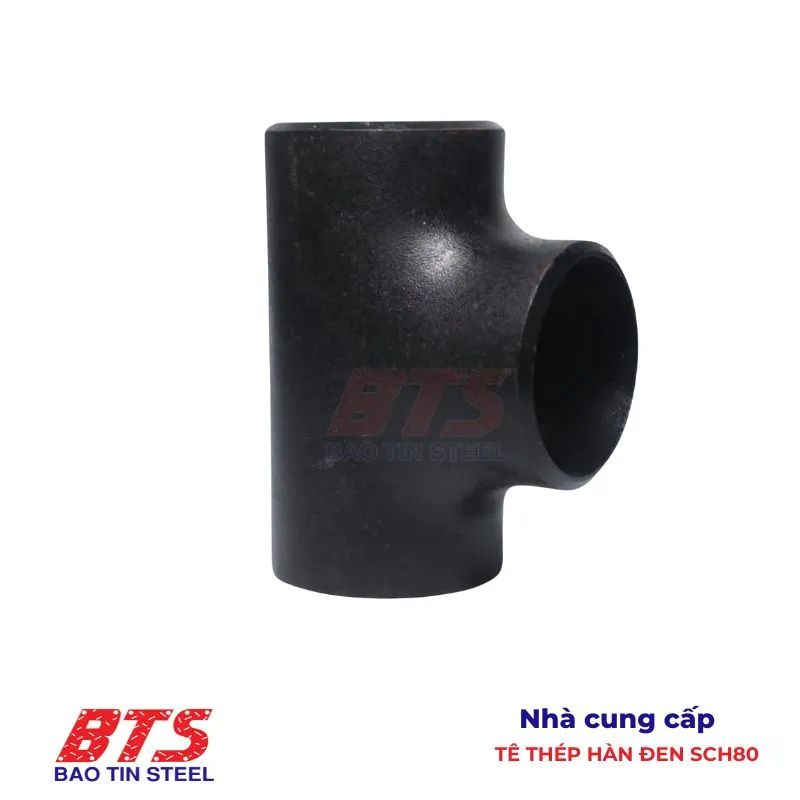

- Tê đều: Là loại cả 3 nhánh có kích thước bằng nhau sẽ kết nối với hệ thống đường ống có cùng kích cỡ.

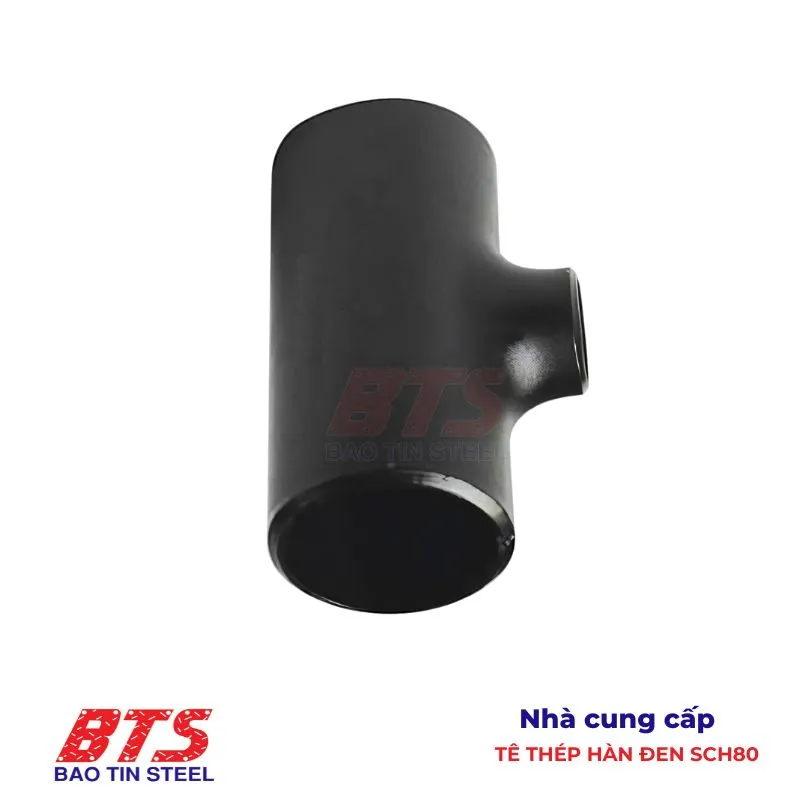

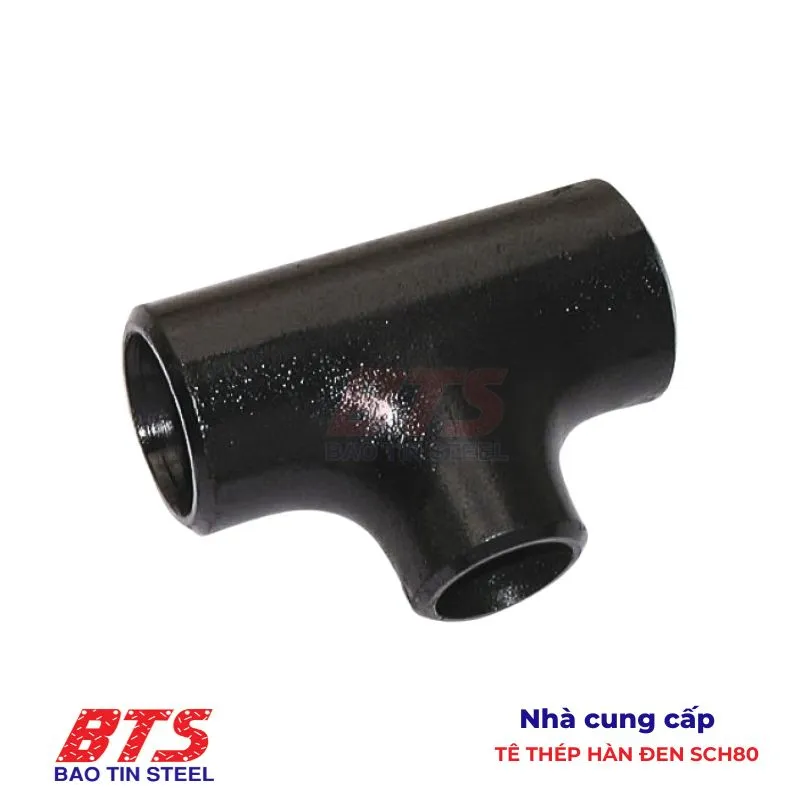

- Tê thu (Tê giảm): Là loại một nhánh ở giữa sẽ có kích thước bé hơn 2 nhánh còn lại, chức năng là giảm áp lực – tăng tốc độ và áp suất đầu ra.
Ưu điểm của tê thép hàn đen SCH80
Tê thép hàn đen SCH80 là một loại phụ kiện đường ống có nhiều ưu điểm nổi bật, cụ thể như:
- Giúp phân tách, chuyển hướng dòng chảy để hạn chế tình trạng tắc đường ống. Phụ kiện này giúp đa dạng về cách thức hoạt động, tạo nên hiệu quả của công việc.
- Có thể chuyển dòng chảy thành nhiều hướng, liên kết hệ thống đường ống thành một khối thống nhất
- Được thiết kế gọn nhẹ, dễ dàng di chuyển và lắp đặt
- Giá thành rẻ, giúp tiết kiệm được chi phí
- Có độ bền cao, chịu được áp lực – nhiệt độ bé hơn 180℃
Ứng dụng của tê thép hàn đen SCH80
Các phụ kiện hàn nói chung và tê thép hàn đen nói riêng là một phần quan trọng của hệ thống đường ống công nghiệp.
Anh em có thể thấy nó ở hầu hết các công trình đường ống. Ví dụ như:
- Đường ống dẫn dầu
- Đường ống dẫn khí
- Đường ống dẫn nước
Và nhiều công trình, dự án khác nữa.
Tóm lại, tê thép hàn đen SCH80 là loại phụ kiện đường ống giúp chuyển hướng dòng lưu chất thành 2 nhánh vuông góc với nhau, có hình dạng giống chữ T nên được gọi là tê thép. Đặc biệt tê thép này được sơn đen chống gỉ phủ bên ngoài và sản xuất theo tiêu chuẩn độ dày SCH80.
