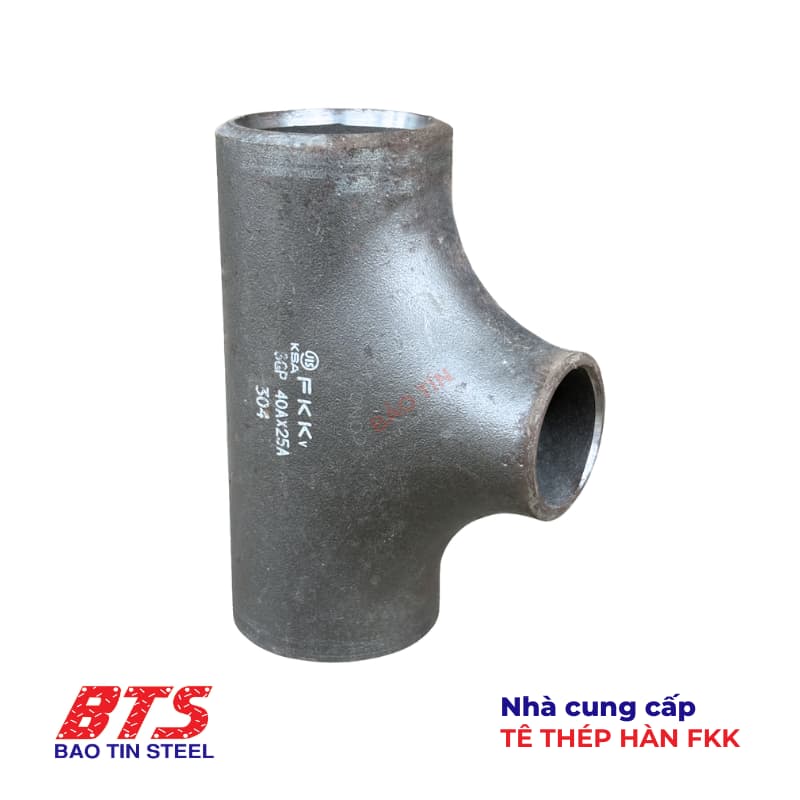

Tê thép hàn FKK là một trong những loại phụ kiện thi công hệ thống đường ống do FKK Việt Nam sản xuất. Mục đích sử dụng của các loại tê thép nói chung là để phân nhánh đường ống.
Trên thị trường có 2 loại tê thép chính là:
- Tê đều: được sử dụng trong những đoạn phân nhánh có kích thước ống bằng nhau.
- Tê giảm: được sử dụng trong những đoạn phân nhánh, mà ống rẽ nhánh có kích thước nhỏ hơn nhánh chính.
Thông số kỹ thuật tê thép như thế nào? Mời các bác xem tại bài viết dưới đây nha.
Bảng quy cách tê thép FKK Việt Nam
Tại Thép Bảo Tín, chúng mình cung cấp tê thép FKK với cả 2 loại là tê đều và tê giảm. Tê thép có quy cách như sau:
- Đường kính danh nghĩa: DN15 ~ DN500
- Kích thước ngoài: 21,7 ~ 508 mm
- Bề mặt: đen, mạ kẽm
- Độ dày: SGP, SCH40, SCH80
- Tiêu chuẩn sản xuất: ASME B16.9, JIS B2311
- Xuất xứ: Việt Nam
Cụ thể anh em có thể xem trong bảng dưới đây, hoặc xem thêm tại Catalogue của FKK nhé.
| Đường kính danh nghĩa (mm) | Đường kính ngoài (mm) | Khoảng cách từ tâm tới bề mặt (mm) | Trọng lượng (Kg) | |||||
|---|---|---|---|---|---|---|---|---|
| DN1 | DN2 | OD1 | OD2 | C | M | SGP | SCH 40 | SCH 80 |
| 15 | 15 | 21,7 | 21,7 | 25,4 | 25,4 | 0,085 | 0,085 | 0,107 |
| 20 | 20 | 27,2 | 27,2 | 28,6 | 28,6 | 0,122 | 0,125 | 0,162 |
| 15 | 21,7 | 28,6 | 28,6 | 0,116 | 0,119 | 0,153 | ||
| 25 | 25 | 34 | 34 | 38,1 | 38,1 | 0,236 | 0,25 | 0,318 |
| 20 | 27,2 | 38,1 | 38,1 | 0,221 | 0,232 | 0,297 | ||
| 15 | 21,7 | 38,1 | 38,1 | 0,213 | 0,223 | 0,284 | ||
| 32 | 32 | 42,7 | 42,7 | 47,6 | 47,6 | 0,411 | 0,421 | 0,554 |
| 25 | 34 | 47,6 | 47,6 | 0,386 | 0,398 | 0,521 | ||
| 20 | 27,2 | 47,6 | 47,6 | 0,366 | 0,376 | 0,493 | ||
| 15 | 21,7 | 47,6 | 47,6 | 0,356 | 0,365 | 0,478 | ||
| 40 | 40 | 48,6 | 48,6 | 57,2 | 57,2 | 0,573 | 0,603 | 0,805 |
| 32 | 42,7 | 57,2 | 57,2 | 0,556 | 0,583 | 0,776 | ||
| 25 | 34 | 57,2 | 57,2 | 0,525 | 0,553 | 0,733 | ||
| 20 | 27,2 | 57,2 | 57,2 | 0,5 | 0,526 | 0,699 | ||
| 15 | 21,7 | 57,2 | 57,2 | 0,488 | 0,511 | 0,68 | ||
| 50 | 50 | 60,5 | 60,5 | 63,5 | 63,5 | 0,851 | 0,872 | 1,19 |
| 40 | 48,6 | 63,5 | 60,3 | 0,791 | 0,814 | 1,11 | ||
| 32 | 42,7 | 63,5 | 57,2 | 0,766 | 0,785 | 1,07 | ||
| 25 | 34 | 63,5 | 50,8 | 0,724 | 0,744 | 1,01 | ||
| 20 | 27,2 | 63,5 | 44,5 | 0,698 | 0,716 | 0,979 | ||
| 15 | 21,7 | 63,5 | 44,5 | 0,693 | 0,71 | 0,97 | ||
| 65 | 65 | 76,3 | 76,3 | 76,2 | 76,2 | 1,42 | 1,74 | 2,28 |
| 50 | 60,5 | 76,2 | 69,9 | 1,31 | 1,56 | 2,06 | ||
| 40 | 48,6 | 76,2 | 66,7 | 1,25 | 1,51 | 1,98 | ||
| 32 | 42,7 | 76,2 | 63,5 | 1,22 | 1,48 | 1,94 | ||
| 25 | 34 | 76,2 | 57,2 | 1,18 | 1,44 | 1,88 | ||
| 80 | 80 | 89,1 | 89,1 | 85,7 | 85,7 | 1,87 | 2,41 | 3,25 |
| 65 | 76,3 | 85,7 | 82,6 | 1,79 | 2,29 | 3,07 | ||
| 50 | 60,5 | 85,7 | 76,2 | 1,67 | 2,11 | 2,85 | ||
| 40 | 48,6 | 85,7 | 73 | 1,62 | 2,06 | 2,77 | ||
| 32 | 42,7 | 85,7 | 69,9 | 1,59 | 2,06 | 2,73 | ||
| 25 | 34 | 85,7 | 69,9 | 1,57 | 2,01 | 2,7 | ||
| 100 | 100 | 114,3 | 114,3 | 104,8 | 104,8 | 3,13 | 4,12 | 5,76 |
| 80 | 89,1 | 104,8 | 98,4 | 2,92 | 3,82 | 5,33 | ||
| 65 | 76,3 | 104,8 | 95,3 | 2,84 | 3,7 | 5,15 | ||
| 50 | 60,5 | 104,8 | 88,9 | 2,72 | 3,53 | 4,93 | ||
| 40 | 48,6 | 104,8 | 85,7 | 2,66 | 3,47 | 8,85 | ||
| 32 | 42,7 | 104,8 | 85,7 | 2,65 | 3,46 | 4,83 | ||
| 25 | 34 | 104,8 | 85,7 | 2,62 | 3,43 | 4,79 | ||
| 125 | 125 | 139,8 | 139,8 | 123,8 | 123,8 | 4,52 | 6,53 | 9,2 |
| 100 | 114,3 | 123,8 | 117,5 | 4,3 | 6,13 | 8,62 | ||
| 80 | 89,1 | 123,8 | 111,1 | 4,08 | 5,83 | 8,18 | ||
| 65 | 76,3 | 123,8 | 108 | 4 | 5,71 | 8,01 | ||
| 50 | 60,5 | 123,8 | 104,8 | 3,9 | 5,56 | 7,81 | ||
| 40 | 48,6 | 123,8 | 104,8 | 3,85 | 5,51 | 7,75 | ||
| 150 | 150 | 165,2 | 165,2 | 142,9 | 142,9 | 6,83 | 9,58 | 14,5 |
| 125 | 139,8 | 142,9 | 136,5 | 6,45 | 9,08 | 13,6 | ||
| 100 | 114,3 | 142,9 | 130,2 | 6,22 | 8,67 | 13 | ||
| 80 | 89,1 | 142,9 | 123,8 | 6 | 8,37 | 12,6 | ||
| 65 | 76,3 | 142,9 | 120,7 | 5,93 | 8,25 | 12,4 | ||
| 50 | 60,5 | 142,9 | 120,7 | 5,85 | 8,12 | 12,2 | ||
| 200 | 200 | 216,3 | 216,3 | 177,8 | 177,8 | 12,8 | 17,9 | 27,1 |
| 150 | 165,2 | 177,8 | 168,3 | 11,9 | 16,6 | 25,2 | ||
| 125 | 139,8 | 177,8 | 161,9 | 11,5 | 16,1 | 24,3 | ||
| 100 | 114,3 | 177,8 | 155,6 | 11,3 | 15,7 | 23,7 | ||
| 80 | 89,1 | 177,8 | 152,4 | 11,1 | 15,5 | 23,3 | ||
| 250 | 250 | 267,4 | 267,4 | 215,9 | 215,9 | 21,9 | 30,4 | 48,3 |
| 200 | 216,3 | 215,9 | 203,2 | 20,4 | 28,5 | 45 | ||
| 150 | 165,2 | 215,9 | 193,7 | 19,5 | 27,2 | 43,1 | ||
| 125 | 139,8 | 215,9 | 190,5 | 19,2 | 26,8 | 42,3 | ||
| 100 | 114,3 | 215,9 | 184,2 | 18,9 | 26,4 | 41,7 | ||
| 300 | 300 | 318,5 | 318,5 | 254 | 254 | 31,9 | 47,2 | 77,8 |
| 250 | 267,4 | 254 | 241,3 | 30,4 | 44,6 | 73,3 | ||
| 200 | 216,3 | 254 | 228,6 | 29 | 42,7 | 70 | ||
| 150 | 165,2 | 254 | 219,1 | 28,1 | 41,4 | 68,1 | ||
| 125 | 139,8 | 254 | 215,9 | 27,8 | 41 | 67,3 | ||
| 350 | 350 | 355,6 | 355,6 | 279,4 | 279,4 | 44,7 | 62,2 | 104 |
| 300 | 318,5 | 279,4 | 269,9 | 42,7 | 59,9 | 100 | ||
| 250 | 267,4 | 279,4 | 257,2 | 41,2 | 57,4 | 95,5 | ||
| 200 | 216,3 | 279,4 | 247,7 | 39,9 | 55,6 | 92,5 | ||
| 150 | 165,2 | 279,4 | 238,1 | 39 | 54,3 | 90,6 | ||
| 400 | 400 | 406,4 | 406,4 | 304,8 | 304,8 | 55,2 | 84,7 | |
| 350 | 355,6 | 304,8 | 304,8 | 54,2 | 84,7 | |||
| 300 | 318,5 | 304,8 | 295,3 | 52,2 | 82,3 | |||
| 250 | 267,4 | 304,8 | 282,6 | 50,7 | 79,8 | |||
| 200 | 216,3 | 304,8 | 273,1 | 49,4 | 78,1 | |||
| 150 | 165,2 | 304,8 | 263,5 | 48,5 | 76,8 | |||
| 450 | 450 | 457,2 | 457,2 | 342,9 | 342,9 | 70 | 125 | |
| 400 | 406,4 | 342,9 | 330,2 | 67,9 | 120 | |||
| 350 | 355,6 | 342,9 | 330,2 | 66,9 | 117 | |||
| 300 | 318,5 | 342,9 | 320,7 | 64,9 | 114 | |||
| 250 | 267,4 | 342,9 | 308 | 63,9 | 112 | |||
| 200 | 216,3 | 342,9 | 298,5 | 62,1 | 110 | |||
| 500 | 500 | 508 | 508 | 381 | 381 | 86,6 | 163 | |
| 450 | 457,2 | 381 | 368,3 | 84,2 | 158 | |||
| 400 | 406,4 | 381 | 355,6 | 82,1 | 152 | |||
| 350 | 355,6 | 381 | 355,6 | 81,1 | 149 | |||
| 300 | 318,5 | 381 | 346,1 | 80,1 | 147 | |||
| 250 | 267,4 | 381 | 333,4 | 79 | 145 | |||
| 200 | 216,3 | 381 | 323,9 | 76,9 | 143 |
Ưu điểm và ứng dụng của tê thép
Ưu điểm của tê thép FKK:
Tê hàn của FKK có thể chịu được áp lực và nhiệt độ trong môi trường rất khắc nghiệt.
Bất kể nó được sử dụng cho ngành công nghiệp nào, thì co hàn FKK vẫn đảm bảo được yêu cầu công việc đặt ra.
Tuy nhiên, tê hàn FKK cũng cần một thời gian đáng kể để lắp và cần có thợ lắp đặt có tay nghề cao để hàn chúng chính xác tại chỗ.
- Các mối hàn đẹp, đạt yêu cầu không chỉ giúp gia cố đường ống, mà còn ngăn chắn sự rò rỉ của lưu chất.
- Khi sử dụng các tê hàn, hệ thống đường ống sẽ được vận hành cách liên tục.
- Mặt trong của tê nhẵn mịn, giúp dòng chảy được liền mạch và giảm tổn thất áp suất.
- Đa dạng kích thước, đáp ứng nhu cầu sử dụng khác nhau.
- Tuổi thọ sử dụng của tê thép FKK khá cao. Tiết kiệm không gian.
- Các phụ kiện hàn nói chung, có thể chịu được sự ăn mòn tốt hơn so với các phụ kiện ren và măng sông hàn tương đương.
Ứng dụng của tê hàn FKK:
Tê thép chủ yếu được sử dụng cho mục đích phân chia dòng chảy của chất lỏng, chất khí bên trong đường ống.
Các bác có thể thấy chúng được sử dụng trong các:
- Cơ sở xử lý chất thải, xử lý hóa chất
- Nhà máy bia, cơ sở hóa dầu, nhà máy đông lạnh, sản xuất giấy
- Nhà máy xử lý khí đốt và thậm chí cả nhà máy điện hạt nhân.
