Thép V inox – Vật liệu trang trí cho không gian hiện đại – sang trọng.
Với đặc tính sáng bóng, chống gỉ tốt, đặc biệt là dễ dàng vệ sinh và không bị nhiễm từ tính. Thép V inox chắc chắn sẽ là sự lựa chọn không tồi cho không gian nội thất, không gian công trình của bạn.
Tìm hiểu thêm về thép góc inox qua bài viết này của Thép Bảo Tín nhé!
Đặc điểm và ứng dụng của thép V inox
Thép góc không gỉ với khả năng chống ăn mòn tốt. Độ dẻo cao, đặc tính kéo, tạo hình và kéo sợi tuyệt vời.
Đặc biệt là không có từ tính, chỉ trở nên hơi từ tính khi làm việc ở nhiệt độ thấp.
Hàm lượng cacbon thấp có nghĩa là ít kết tủa cacbua hơn trong vùng ảnh hưởng nhiệt. Đặc biệt trong quá trình hàn và độ nhạy cảm với ăn mòn giữa các hạt thấp hơn.
Ngoài ra thép V inox cũng chống lại hầu hết các axit oxy hóa và muối phun. Những thứ mà có thể gây phá hủy đến công trình của bạn.
Đối với các thép góc chế tạo từ inox 316, chúng còn có khả năng chống lại natri và nước muối canxi. Chống lại dung dịch hypoclorit, axit photphoric; và các loại rượu sulfit và axit lưu huỳnh được sử dụng trong ngành công nghiệp bột giấy.
Nhờ những đặc điểm và thế mạnh như vậy. Mà thép góc inox được ứng dụng nhiều trong các phòng chế biến thực phẩm và dược phẩm, đồ trang trí bên ngoài hàng hải.
Ở nhiều căn biệt thự sang trọng cũng được sử dụng nhiều thép V inox để làm vật liệu trang trí nội, ngoại thất. Nhờ tính thẩm mỹ cao, mang lại sự sang trọng cho căn nhà.

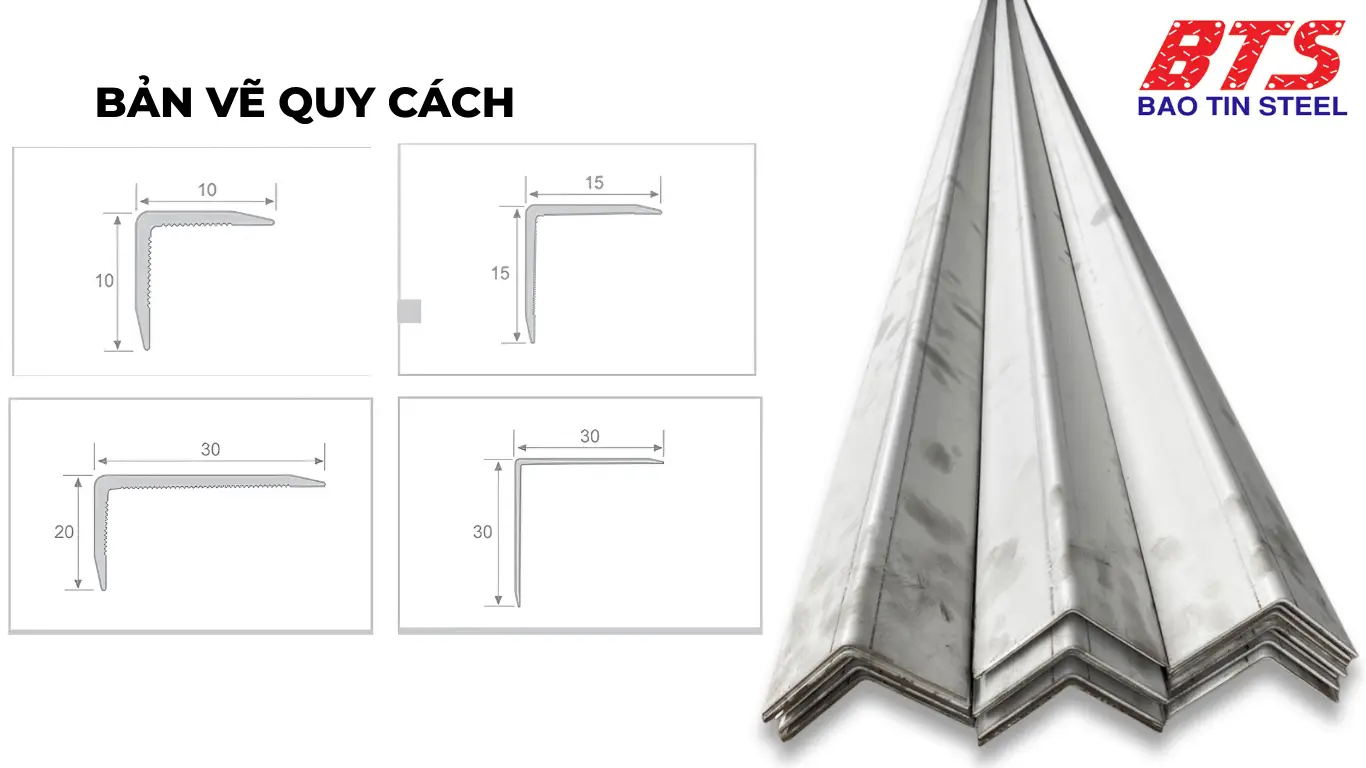

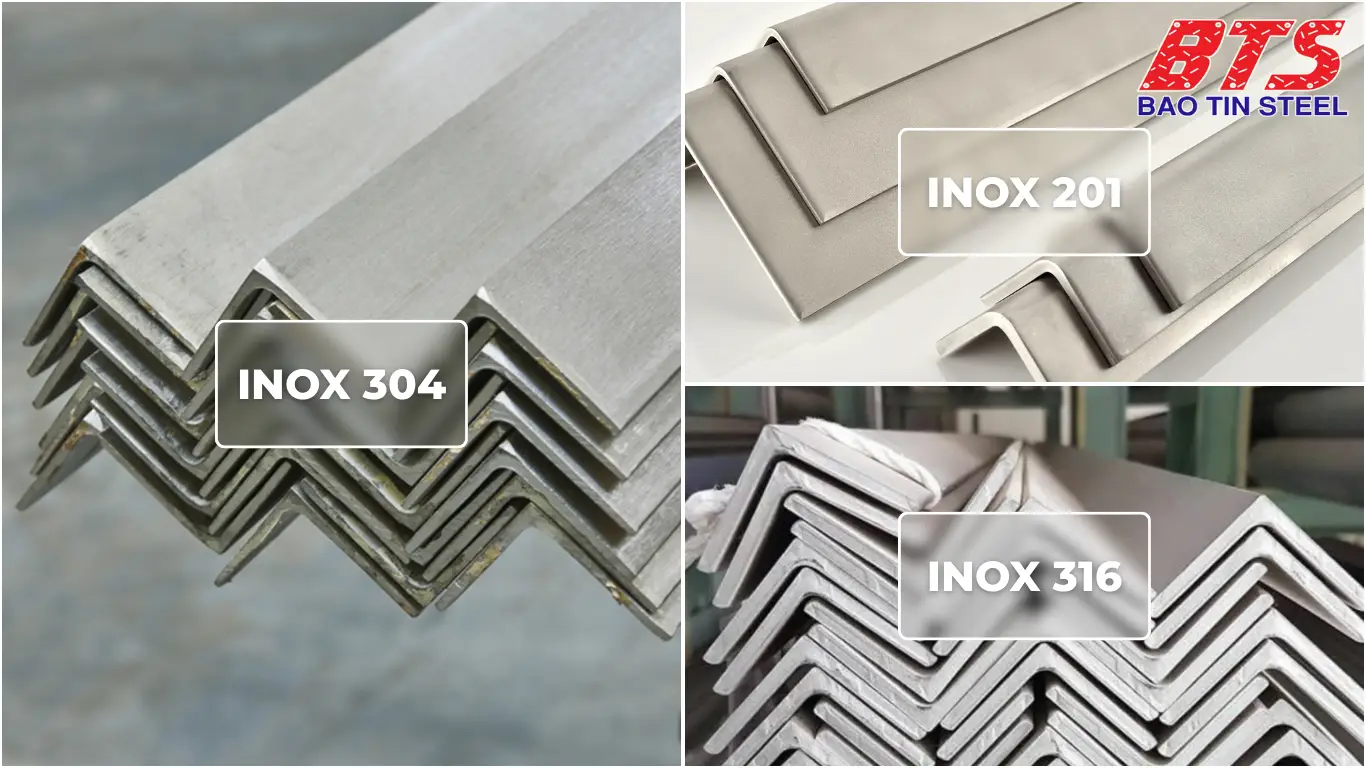

Các loại mác thép dùng để chế tạo thép góc inox
Thép V không gỉ mác thép SUS201
Loại thép: Austenitic
Tên gọi thông thường: Thép Crom-Mangan-Niken
Mác thép tương đương: ASME SA412, ASTM A276, ASTM A276, ASTM A412, ASTM A429, ASTM A666, FED QQ-S-766, SAE 30201, SAE J405 (30201), UNS S20100.
Thành phần hóa học:
| Thành phần hóa học | |||
|---|---|---|---|
| Thành phần | Trọng lượng % | ||
| C | 0,15 | ||
| Mn | 5,5-7,5 | ||
| Si | 1 | ||
| Cr | 16.0-18.0 | ||
| Ni | 3,5-5,5 | ||
| P | 0,06 | ||
| S | 0,03 | ||
| N | 0,25 | ||
| Tính chất cơ học | |||
| Đặc tính | Các điều kiện | ||
| T (° C) | Cách chế tạo | ||
| Mật độ (× 1000 kg / m 3 ) | 7.8 | 25 | |
| Tỷ lệ Poisson | 0,27-0,30 | 25 | |
| Mô đun đàn hồi (GPa) | 197 | 25 | |
| Độ bền kéo (Mpa) | 515 | 25 | ủ (tấm, dải) khác |
| Sức mạnh năng suất (Mpa) | 275 | ||
| Độ giãn dài (%) | 40 | ||
| Giảm diện tích (%) | 45 | ||
| Tính chất nhiệt | |||
| Đặc tính | Các điều kiện | ||
| T (° C) | Cách chế tạo | ||
| Mở rộng nhiệt (10 -6 / ºC) | 15,7 | 0 - 100 nữa | |
| Độ dẫn nhiệt (W / mK) | 16,2 | 100 nữa | |
| Nhiệt riêng (J / kg-K) | 500 | 0 - 100 | |
| Thuộc tính điện | |||
| Đặc tính | Các điều kiện | ||
| T (° C) | Cách chế tạo | ||
| Điện trở suất (10 -9 W -m) | 690 | 25 | |
Thép V inox mác thép SUS304
Mác thép tương đương: T304, SS304, 304SS, 304 SS, UNS S30400; AMS 5501/ 5513/ 5560/ 5565/ 5566/ 5567/ 5639/ 5697; ASME SA182/ SA194 (8)/ SA213/ SA240/ SA249/ SA312/ SA320 (B8)/ SA358/ SA376/ SA403/ SA409/ SA430/ SA479/ SA688; ASTM A167/ A182/ A193/ A194/ A666; FED QQ-S-763, MILSPEC MIL-S-5059, SAE 30304, DIN 1.4301, X5CrNi189, B.S. 304 S 15, EN 58E, PN 86020 (Poland), OH18N9, ISO 4954 X5CrNi189E, ISO 683/13 11, 18-8
Thông số mác thép:
| Thành phần | Nồng độ % |
| C | Max 0.08 |
| Cr | 18 – 20 |
| Fe | 66.345 – 74 |
| Mn | Max 2 |
| Ni | 8 – 10.5 |
| P | Max 0.045 |
| S | Max 0.03 |
| Si | Max 1 |
| Tính chất vật lý | Hệ mét | Cân Anh | Chú thích |
| Tỷ trọng | 8 g/cc | 0.289 lb/in³ | |
| Tính chất cơ học | |||
| Độ cứng Brinell | 123 | 123 | Giá trị ước tính dựa trên độ cứng Rockwell B |
| Độ cứng Knoop | 138 | 138 | Giá trị ước tính dựa trên độ cứng Rockwell B. |
| Độ cứng Rockwell B | 70 | 70 | |
| Độ cứng Vickers | 129 | 129 | Giá trị ước tính dựa trên độ cứng Rockwell B. |
| Ứng suất kéo | 505 MPa | 73200 psi | |
| Ứng suất chảy | 215 MPa | 31200 psi | at 0.2% offset |
| Độ dãn dài | 70 % | 70 % | in 50 mm |
| Modul đàn hồi | 193 – 200 GPa | 28000 – 29000 ksi | |
| Hệ số Poisson’s | 0.29 | 0.29 | |
| Lực tác động Charpy | 325 J | 240 ft-lb | |
| Lực cắt | 86 GPa | 12500 ksi | |
| Tính điện | |||
| Điện trở suất | 7.2e-005 ohm-cm | 7.2e-005 ohm-cm | at 20°C (68°F); 1.16E-04 at 650°C (1200°F) |
| Tính nhiễm từ | 1.008 | 1.008 | at RT |
| Đặc tính nhiệt | |||
| CTE, tuyến tính ở 20°C | 17.3 µm/m-°C | 9.61 µin/in-°F | from from 0-100°C |
| CTE, tuyến tính ở 250°C | 17.8 µm/m-°C | 9.89 µin/in-°F | at 0-315°C (32-600°F) |
| CTE, tuyến tính ở 500°C | 18.7 µm/m-°C | 10.4 µin/in-°F | at 0-650°C |
| Nhiệt dung | 0.5 J/g-°C | 0.12 BTU/lb-°F | from 0-100°C (32-212°F) |
| Tính dẫn nhiệt | 16.2 W/m-K | 112 BTU-in/hr-ft²-°F | at 0-100°C, 21.5 W/m°C at 500°C |
| Nhiệt độ nóng chảy | 1400 – 1455 °C | 2550 – 2650 °F | |
| Solidus | 1400 °C | 2550 °F | |
| Liquidus | 1455 °C | 2650 °F | |
Thép V không gỉ mác thép SUS316
Mác thép tương đương: UNS S31600, AISI 316, DIN 1.4401, DIN 1.4408, DIN X5CrNiMo17122, TGL 39672 X5CrNiMo1911, TGL 7143X5CrNiMo1811, ISO 2604-1 F62, ISO 2604-2 TS60, ISO 2604-2 TS61, ISO 2604-4 P60, ISO 2604-4 P61, ISO 4954 X5CrNiMo17122E, ISO 683/13 20, ISO 683/13 20a, ISO 6931 X5CrNiMo17122.
Thông số mác thép:
| Thành phần | Wt. % |
| C | 0.08 |
| Cr | 17 |
| Fe | 65 |
| Mn | 2 |
| Mo | 2.5 |
| Ni | 12 |
| P | 0.045 |
| S | 0.03 |
| Si | 1 |
| Tính chất vật lý | Hệ mét | Cân Anh | Chú thích |
| Tỷ trọng | 8 g/cc | 0.289 lb/in³ | |
| Tính chất cơ học | |||
| Độ cứng Brinell | 149 | 149 | |
| Độ cứng Knoop | 169 | 169 | Giá trị ước tính dựa trên độ cứng Brinell |
| Độ cứng Rockwell B | 80 | 80 | |
| Độ cứng Vickers | 155 | 155 | Giá trị ước tính dựa trên độ cứng Brinell |
| Ứng suất kéo | 550 MPa | 79800 psi | |
| Ứng suất chảy | 240 MPa | 34800 psi | |
| Độ dãn dài | 60 % | 60 % | in 50 mm |
| Modul đàn hồi | 193 GPa | 28000 ksi | |
| Lực tác động Charpy | 105 J | 77.4 ft-lb | V-notch |
| Lực tác động Izod | 129 J | 95.1 ft-lb | |
| Đặc tính điện | |||
| Điện trở suất | 7.4e-005 ohm-cm | 7.4e-005 ohm-cm | at 20ºC |
| Tính nhiễm từ | 1.008 | 1.008 | at RT |
| Đặc tính nhiệt | |||
| CTE, tuyến tính ở 20°C | 16 µm/m-°C | 8.89 µin/in-°F | 0 – 100ºC |
| CTE, tuyến tính ở 250°C | 16.2 µm/m-°C | 9 µin/in-°F | at 0-315°C (32-600°F) |
| CTE, tuyến tính ở 500°C | 17.5 µm/m-°C | 9.72 µin/in-°F | 0 – 540ºC |
| Nhiệt dung | 0.5 J/g-°C | 0.12 BTU/lb-°F | from 0-100°C (32-212°F) |
| Tính dẫn nhiệt | 16.3 W/m-K | 113 BTU-in/hr-ft²-°F | 100ºC |
| Nhiệt độ nóng chảy | 1370 – 1400 °C | 2500 – 2550 °F | |
| Solidus | 1370 °C | 2500 °F | |
| Liquidus | 1400 °C | 2550 °F | |
Nguyễn Thị Tố Như Đã được tư vấn tại Thép Bảo Tín
Nguyễn Trí An Nhiên Đã được tư vấn tại Thép Bảo Tín
Hàng chuẩn
Phạm Văn Trung Đã được tư vấn tại Thép Bảo Tín
