Các dòng mặt bích trên thị trường hiện nay đều được sản xuất theo những tiêu chuẩn nhất định như: JIS, BS, ANSI, DIN, EN,… Các tiêu chuẩn này sẽ đặt ra những quy định chung về kỹ thuật để thuận tiện trong việc sản xuất và lắp đặt. Bài viết này, Thép Bảo Tín sẽ giới thiệu tất tần tật về các loại tiêu chuẩn mặt bích phổ biến nhất hiện nay.
Chuẩn mặt bích bao gồm các thông số kỹ thuật về độ dày, đường kính trong, ngoài, tâm lỗ, số lỗ, khoảng cách giữa các lỗ, kích thước lỗ của bích rời hoặc bích của van công nghiệp. Tiêu chuẩn này được tổ chức tiêu chuẩn đưa ra nhằm mục đích kiểm tra sản phẩm phù hợp với lựa chọn trong những trường hợp khác nhau.
Nội dung chính
Tiêu chuẩn mặt bích JIS 5K, 10K, 16K, 20K
Một trong những tiêu chuẩn Châu Á uy tín nhất và được dùng phổ biến trên toàn thế giới hiện nay đó là tiêu chuẩn Nhật Bản JIS.
Tiêu chuẩn JIS là chữ viết tắt của Japan Industrial Standard – Tiêu chuẩn công nghiệp Nhật Bản. Đây là bộ các tiêu chuẩn và hướng dẫn cụ thể được dùng trong các hoạt động công nghiệp Nhật Bản. Tiêu chuẩn mặt bích JIS được chia nhiều loại: JIS 5K, tiêu chuẩn mặt bích JIS 10K, JIS 16K, JIS 20K,…
Hiện nay, chuẩn JIS không chỉ dùng tại Nhật mà còn nhận được nhiều đánh giá cao từ các chuyên gia và được công nhận dùng trên toàn thế giới với những thiết bị chất lượng nhất.
Kích thước mặt bích tiêu chuẩn JIS từ DN10 – DN1500, đa dạng chất liệu như: thép, inox, gang, nhựa,…. đa dạng các loại mặt bích nhằm đáp ứng nhiều ứng dụng trong thực tế.
Mặt bích JIS 5K | Đáp ứng áp suất làm việc tới 5 bar (5kg/cm2) |
Mặt bích chuẩn JIS 10K | Đáp ứng áp suất làm việc tới 10 bar (10kg/cm2) |
Tiêu chuẩn bích JIS 16K | Đáp ứng áp suất làm việc tới 16 bar (16kg/cm2) |
Tiêu chuẩn bích JIS 20K | Đáp ứng áp suất làm việc tới 20 bar (20kg/cm2) |
Chuẩn bích JIS 40K | Đáp ứng áp suất làm việc tới 40 bar (40kg/cm2) |
Thông số kỹ thuật mặt bích tiêu chuẩn JIS 5K
Thông số kỹ thuật mặt bích tiêu chuẩn JIS 10K

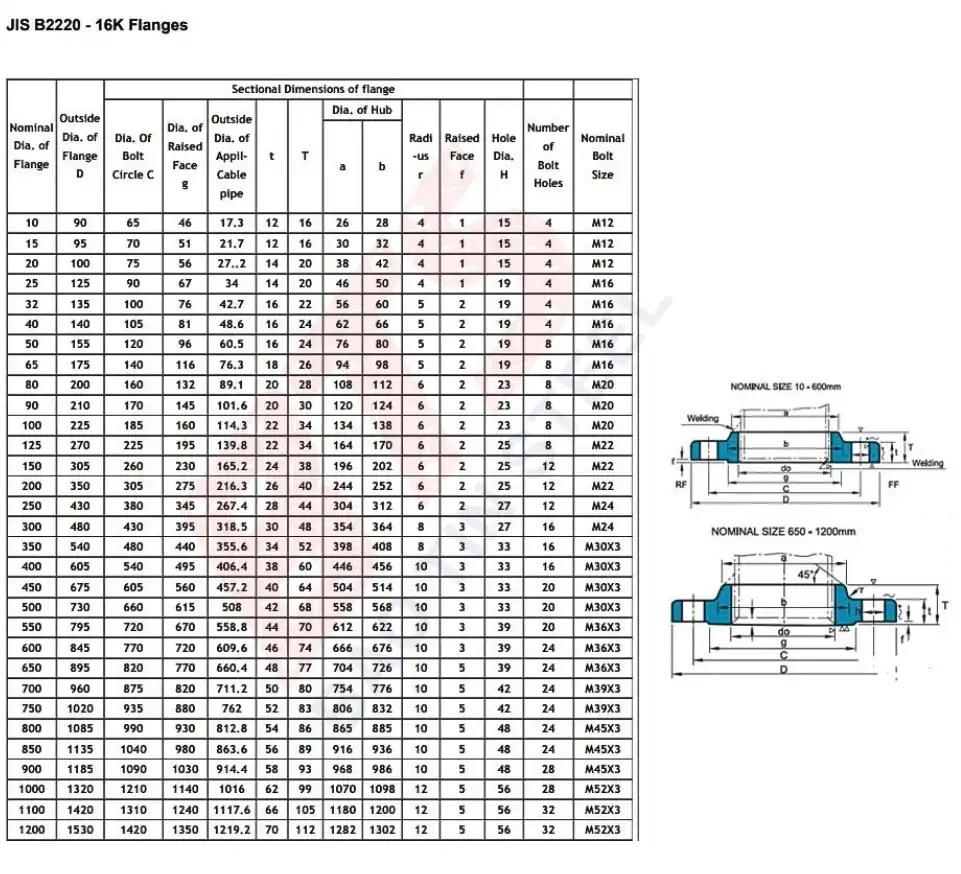

Thông số kỹ thuật tiêu chuẩn mặt bích JIS 16K

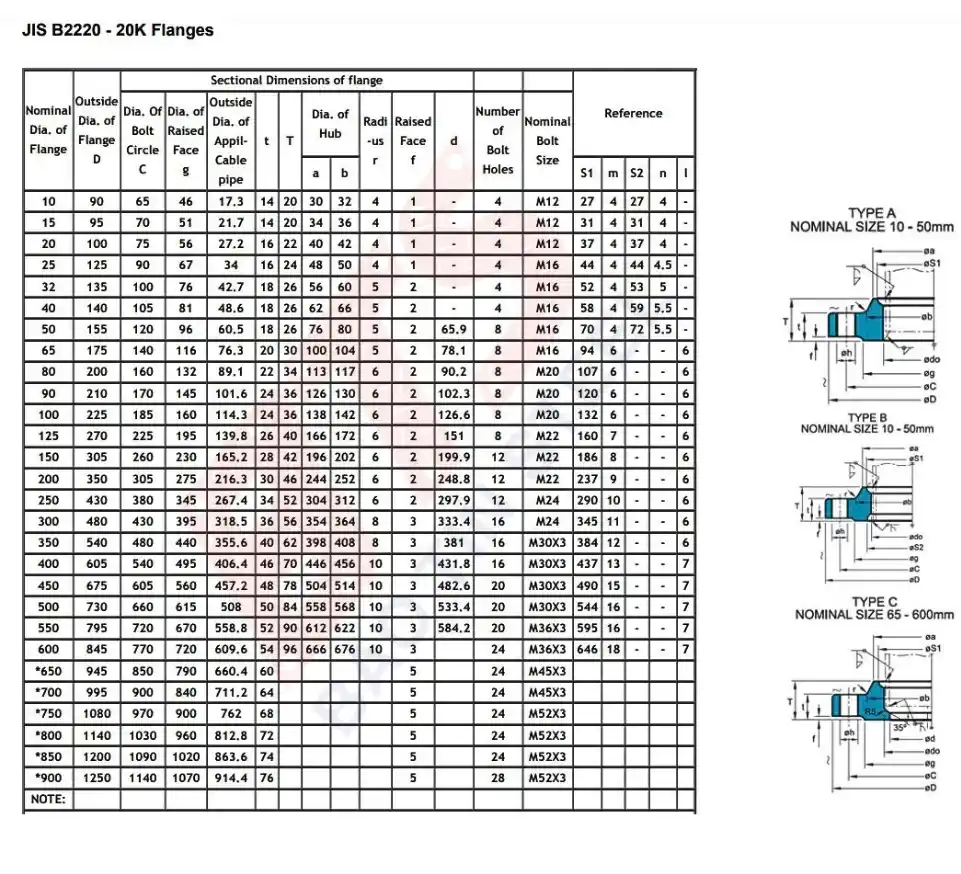

Thông số kỹ thuật chuẩn mặt bích JIS 20K
Tiêu chuẩn mặt bích BS4504 PN6, PN10, PN16, PN25, PN40,…
Khi lắp đặt hoặc khi mua phụ kiện mặt bích, có nhiều người dùng đã và đang sử dụng bích BS. Tuy nhiên tìm hiểu về tiêu chuẩn flange BS là gì? chưa có nhiều thông tin chia sẻ. Hãy đọc nội dụng tiếp theo để có câu trả lời.
Tiêu chuẩn BS là một trong những tiêu chuẩn kỹ thuật quan trọng được thành lập bởi BSI.
Chuẩn mặt bích BS là tiêu chuẩn đến từ Anh Quốc, có tên tiếng anh là British Standards. Chuẩn này cho ra đời nhằm thiết lập các mục tiêu chất lượng cho các loại hàng hoá thuộc từng lĩnh vực yêu cầu, trong đó được ứng dụng nhiều trong các thiết bị công nghiệp sản xuất từ chất liệu thép.
Mặt bích theo chuẩn BS gồm nhiều loại: BS PN2.5, BS PN6, BS PN10, BS PN16, BS PN25,….
Bích chuẩn BS 4504 PN2.5 | Đáp ứng áp suất làm việc tới 2.5 bar (2.5kg/cm2) |
Bích chuẩn BS 4504 PN6 | Đáp ứng áp suất làm việc tới 6 bar (6kg/cm2) |
Bích chuẩn BS 4504 PN10 | Đáp ứng áp suất làm việc tới 10 bar (10kg/cm2) |
Bích chuẩn BS 4504 PN16 | Đáp ứng áp suất làm việc tới 16 bar (16kg/cm2) |
Bích chuẩn BS 4504 PN25 | Đáp ứng áp suất làm việc tới 25 bar (25kg/cm2) |
Bích chuẩn BS 4504 PN40 | Đáp ứng áp suất làm việc tới 40bar (40kg/cm2) |

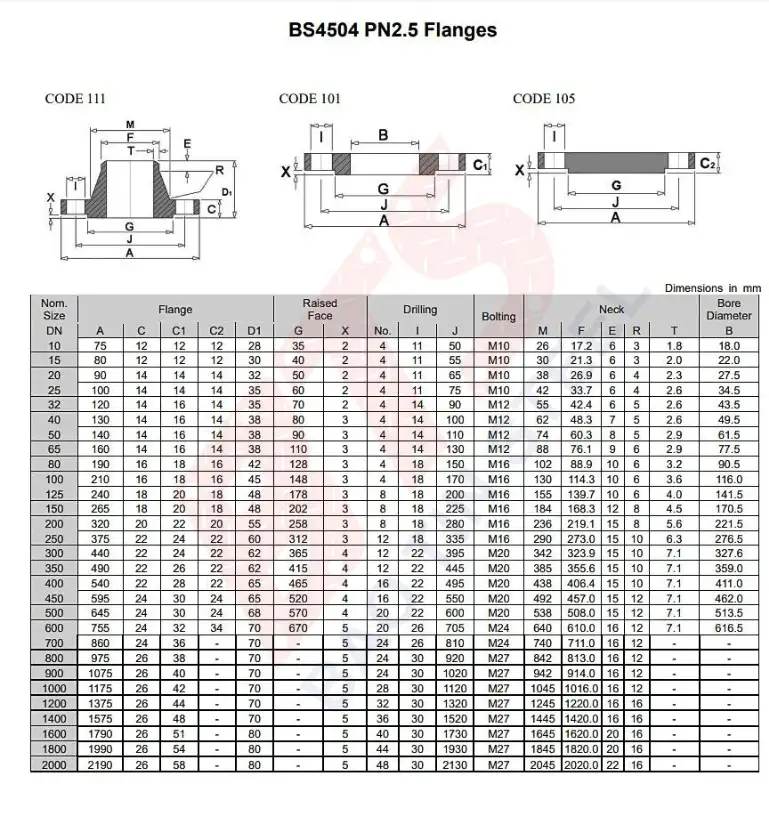

Thông số kỹ thuật mặt bích tiêu chuẩn BS4504 PN2.5

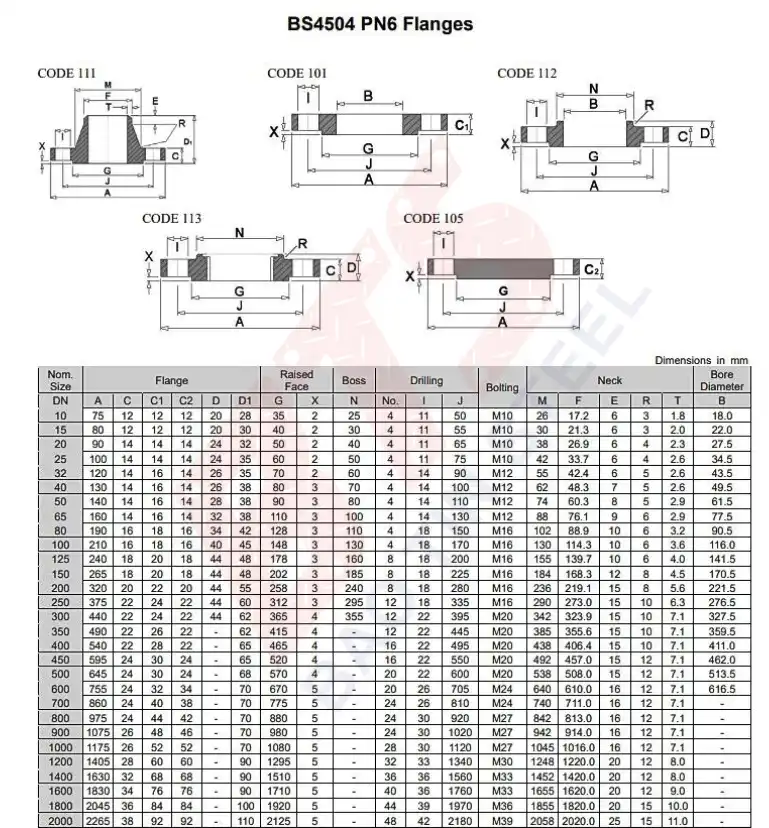

Thông số kỹ thuật mặt bích tiêu chuẩn BS4504 PN6

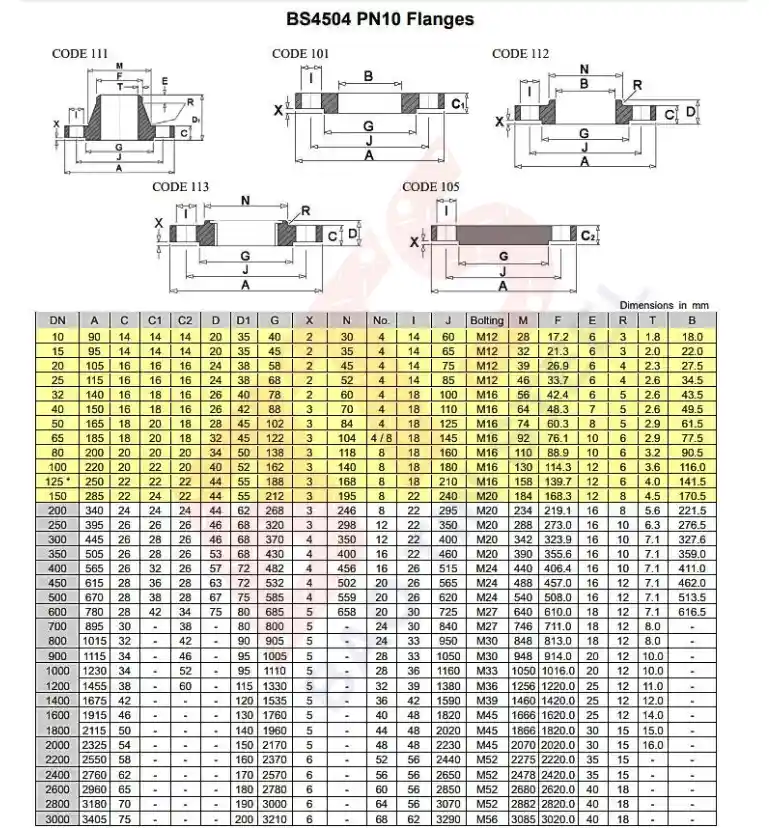

Thông số kỹ thuật mặt bích tiêu chuẩn BS4504 PN10

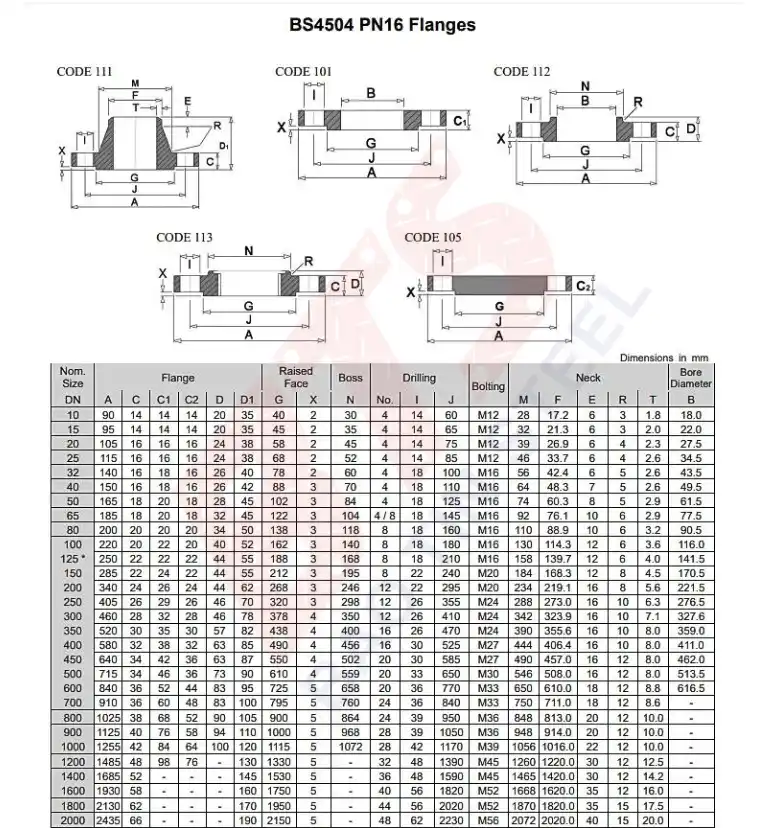

Thông số kỹ thuật tiêu chuẩn mặt bích BS4504 PN16

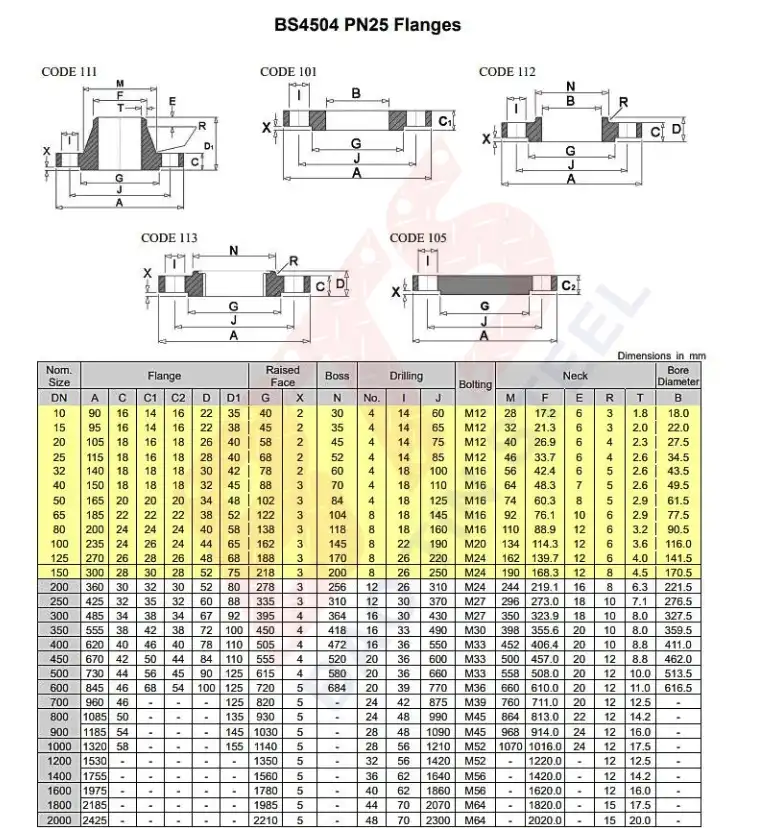

Thông số kỹ thuật bích theo chuẩn BS4504 PN25

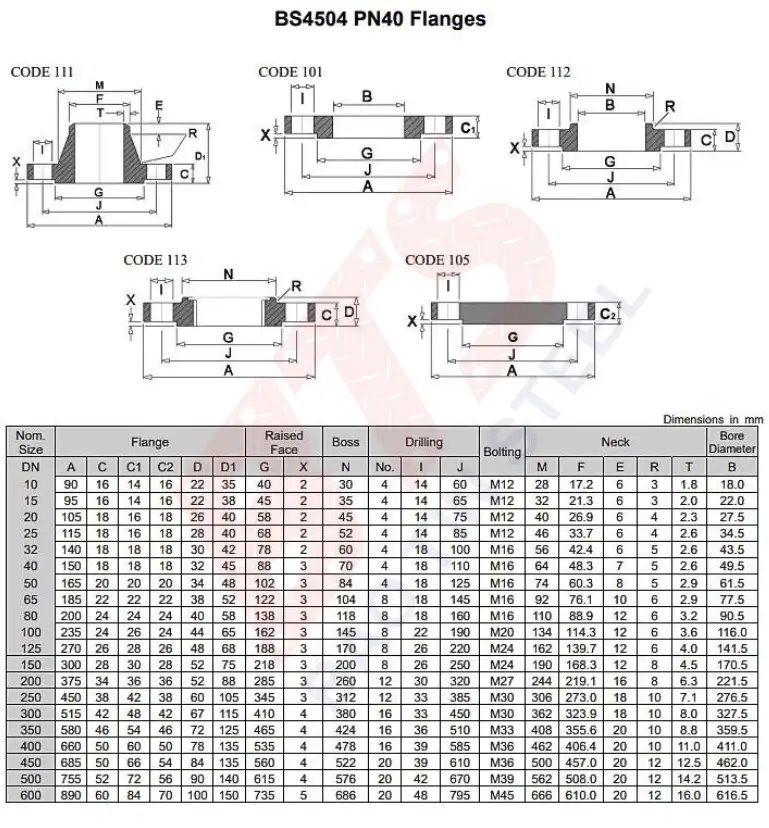

Thông số kỹ thuật bích theo chuẩn BS4504 PN40
Tiêu chuẩn mặt bích ANSI class 150, 300,…
ANSI là chuẩn công nghiệp được dùng khá phổ biến hiện nay, trong đó được ứng dụng rộng rãi trong lĩnh vực sản xuất mặt bích.
Tiêu chuẩn mặt bích ANSI (American National Standards Institute) – Viện tiêu chuẩn quốc gia Hoa Kỳ. Chuẩn bích ANSI được thành lập với mục đích quản trị và điều phối sự tiêu chuẩn hoá một cách tự giác và hợp thức các hệ thống quy ước.
Các dòng flange được sản xuất theo từng áp lực khác nhau, thông thường ANSI class 150, ANSI class 300, ANSI Class 600, ANSI class 900,… Các tiêu chuẩn này tương ứng với từng mức áp lực cụ thể PN10 – PN200. Đặc biệt là chất liệu sản xuất mặt bích đa dạng: mặt bích thép, inox, nhựa, gang,….
Tiêu chuẩn mặt bích ANSI 150 | Đáp ứng áp suất làm việc tới 20 bar |
Tiêu chuẩn bích ANSI 300 | Đáp ứng áp suất làm việc tới 50 bar |
Mặt bích chuẩn ANSI 600 | Đáp ứng áp suất làm việc tới 110 bar |
Chuẩn bích ANSI 900 | Đáp ứng áp suất làm việc tới 150 bar |
Thông số kỹ thuật mặt bích tiêu chuẩn ANSI Class 150
Thông số kỹ thuật tiêu chuẩn mặt bích ANSI 300

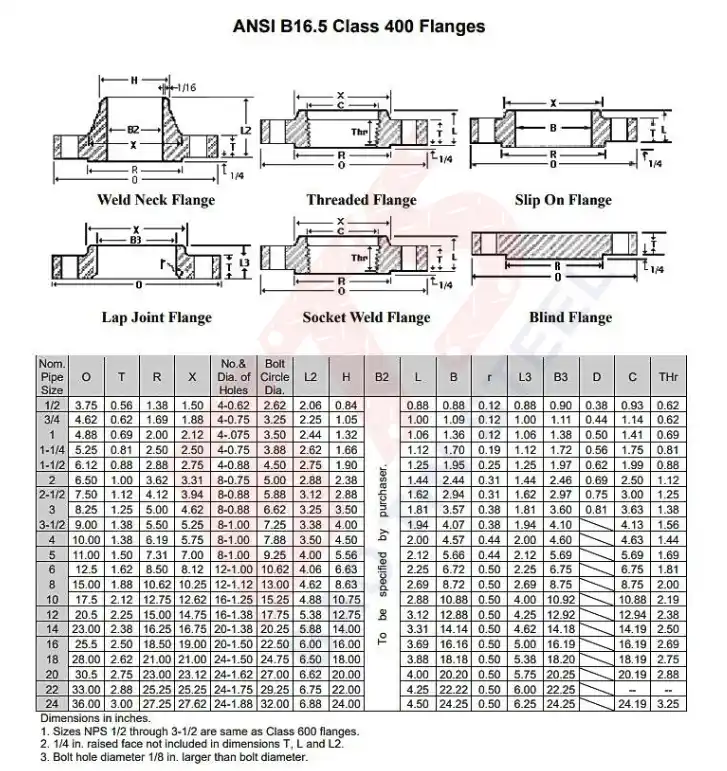

Thông số kỹ thuật bích theo chuẩn ANSI Class 400

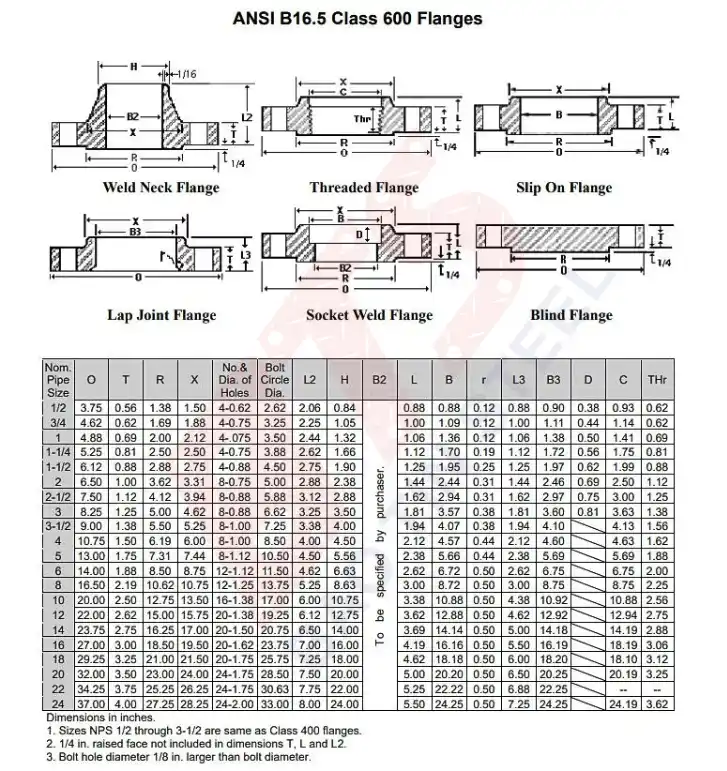

Thông số kỹ thuật ANSI B16.5 Class 600

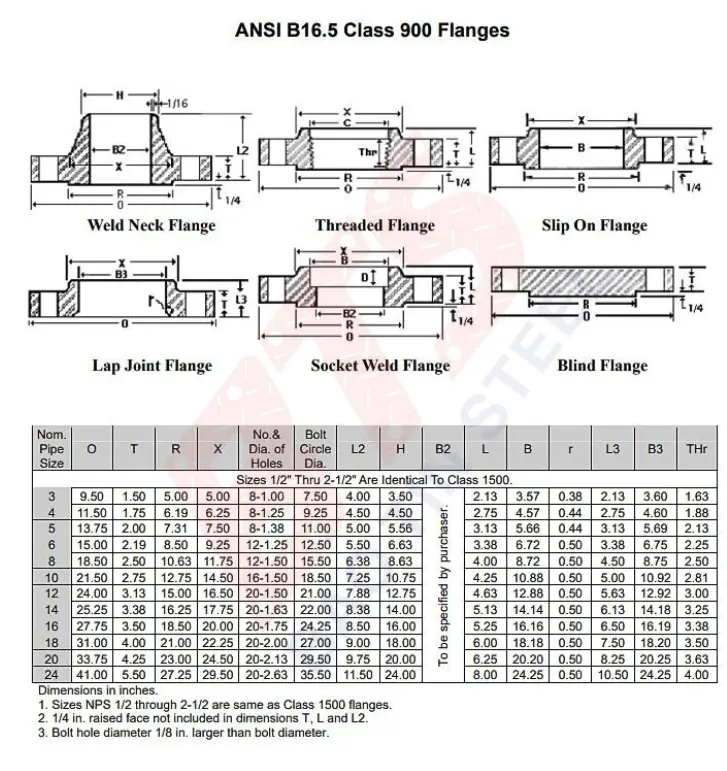

Thông số kỹ thuật bích theo chuẩn ANSI Class 900
Chuẩn mặt bích DIN PN6, PN10, PN16, PN25, PN40
Trong hệ thống tiêu chuẩn sản xuất flange, bích sản xuất theo chuẩn DIN là một trong những phụ kiện ống được đánh giá có chất lượng cao. Đặc biệt, người dùng có thể yên tâm khi kết nối chúng trong hệ thống đường ống đang áp dụng tiêu chuẩn này. Vậy chuẩn mặt bích DIN là gì?
DIN là viết tắt của Deutsches Institut für Normung, là tiêu chuẩn hàng đầu của Đức được ban hành bởi “Ủy ban tiêu chuẩn ngành công nghiệp Đức” năm 1917 nhằm quy định về tiêu chuẩn các loại hàng hoá, vật liệu.
Đối với tiêu chuẩn mặt bích DIN hiện đang quy định cho kích thước, chất liệu, phương thức kết nối và áp lực. Mặt bích theo chuẩn DIN được chia ra nhiều phân loại như: DIN PN6, DIN PN10, DIN PN16, DIN PN25, DIN PN40,…
Mặt bích chuẩn DIN PN6 | Đáp ứng áp suất làm việc tới 6 bar |
Chuẩn bích DIN PN10 | Đáp ứng áp suất làm việc tới 10 bar |
Bích chuẩn DIN PN16 | Đáp ứng áp suất làm việc tới 16 bar |
Chuẩn bích DIN PN25 | Đáp ứng áp suất làm việc tới 25 bar |
Chuẩn bích DIN PN40 | Đáp ứng áp suất làm việc tới 40 bar |

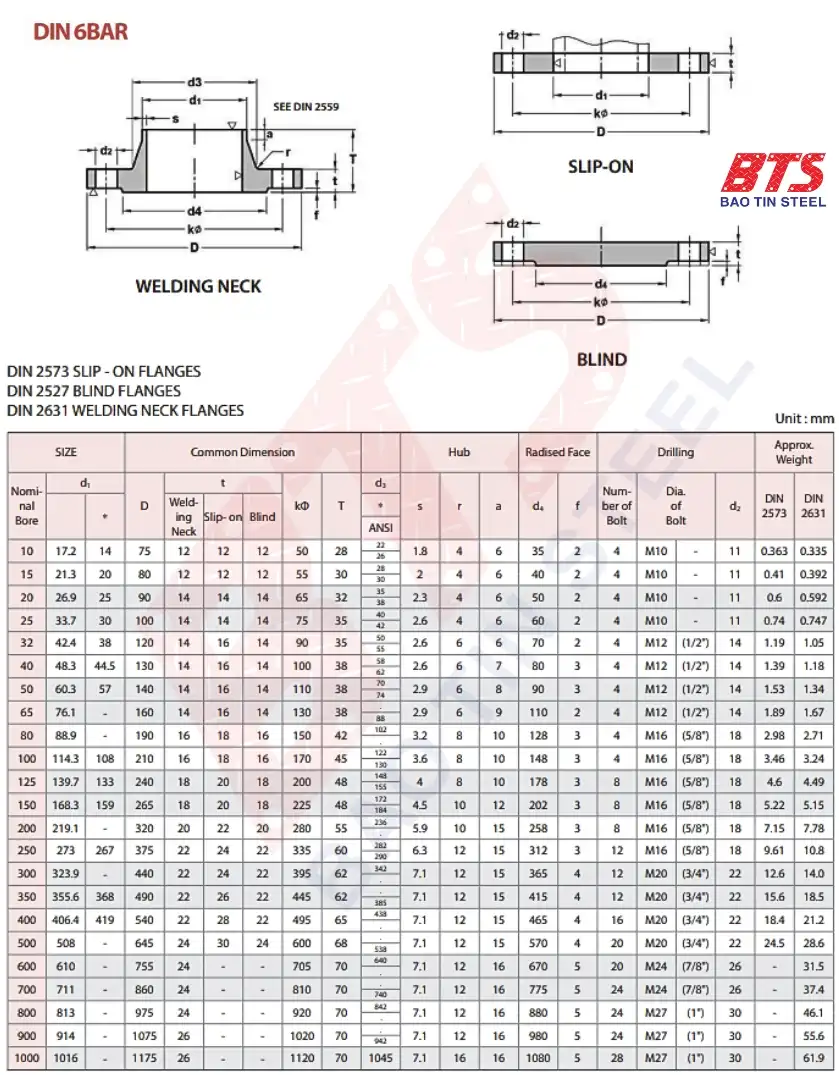

Thông số kỹ thuật mặt bích tiêu chuẩn DIN PN6
Thông số kỹ thuật tiêu chuẩn mặt bích DIN PN10
Thông số kỹ thuật tiêu chuẩn mặt bích DIN PN16

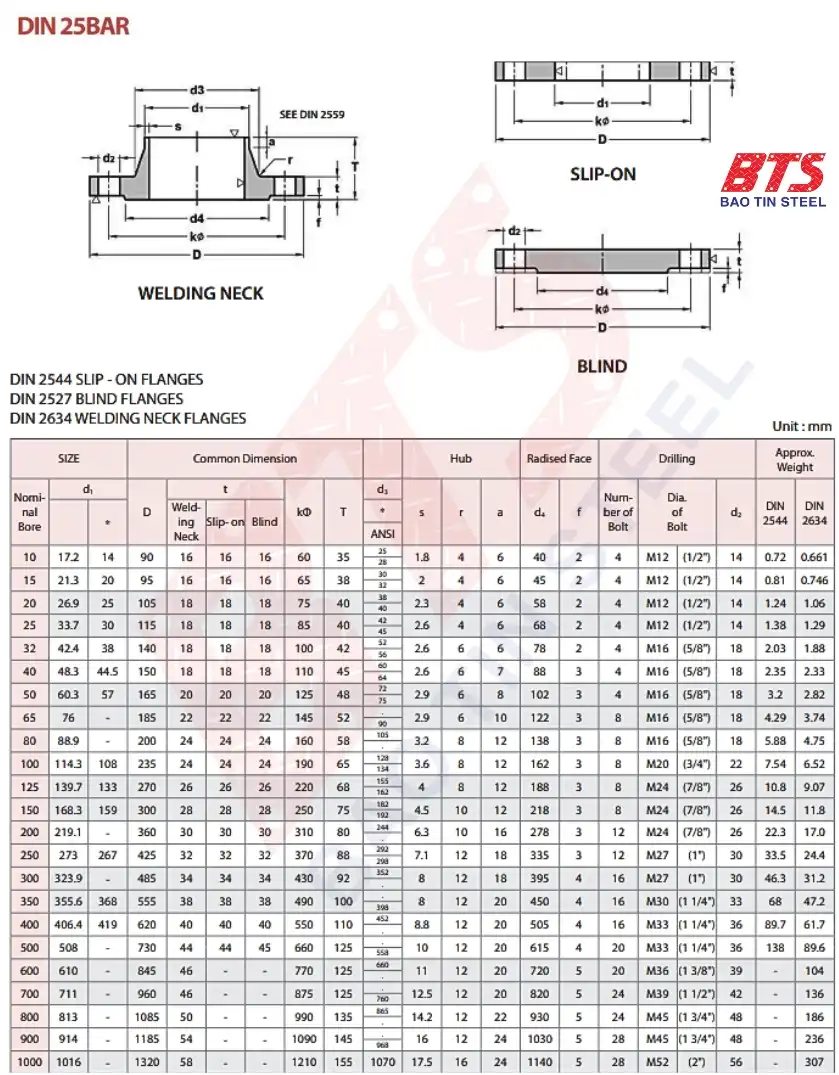

Thông số kỹ thuật mặt bích chuẩn DIN PN25
Tuỳ theo yêu cầu cụ thể, quý khách có thể lựa chọn một trong các loại mặt bích DIN phổ biến: bích rỗng, bích mù, bích cổ hàn,…
Trên đây là những thông tin chi tiết về các tiêu chuẩn mặt bích phổ biến hiện nay. Nếu có nhu cầu tìm mua mặt bích, khách hàng có thể liên hệ trực tiếp Thép Bảo Tín. Chúng tôi sẽ hỗ trợ tư vấn theo nhu cầu cụ thể của quý khách hàng để lựa chọn sản phẩm phù hợp, không chỉ về kỹ thuật mà còn về tài chính.
