Để việc lắp đặt và vận hành của hệ thống đường ống sử dụng mặt bích được an toàn và hiệu quả. Thì việc có thêm các phụ kiện mặt bích là cực kỳ cần thiết. Vậy những phụ kiện này gồm những sản phẩm gì?
Mời bạn đọc xem qua bài viết này của Thép Bảo Tín nhé.
Nội dung chính
Gioăng mặt bích hay ron mặt bích
Gioăng mặt bích (Flange Gasket) hay còn gọi là ron mặt bích, vòng đệm mặt bích là miếng đệm nằm giữa 2 mặt bích có nhiệm vụ tạo liên kết giữa các mối nối, lấp đầy các khoảng trống cực nhỏ của mặt bích. Sau đó nó tạo thành 1 vòng đệm kín tránh rò rỉ môi chất.
* Các loại gioăng mặt bích phổ biến hiện nay
Gioăng cao su mặt bích
Gioăng cao su mặt bích (có tên tiếng anh là Flange Rubber Gasket) được làm từ vật liệu cao su tổng hợp có tác dụng làm kín 2 mặt bích đường ống lại với nhau, ngăn chặn sự rò rỉ mặt bích.
Những loại ron mặt bích cao su được được ưa chuộng: gioăng cao su NBR mặt bích, gioăng cao su EPDM đen mặt bích, ron cao su VITON mặt bích, gioăng cao su Neoprene mặt bích, ron cao su SBR mặt bích, gioăng EPDM bọc PTFE, vòng đệm cao su EPDM trắng mặt bích, gioăng mặt bích cao su Silicon trắng, ron cao su silicon đỏ mặt bích,….
Ron Teflon mặt bích
Gioăng PTFE mặt bích hay còn gọi là gioăng Teflon là viết tắt cụm từ Polytetrafluoroethylene. Gioăng Teflon có tính linh hoạt cao, khả năng chống hóa chất và nhiệt vượt trội.
Ron mặt bích Teflon thích hợp dùng cho đường ống dẫn nước nóng, hóa chất và dầu khí, do tính chịu hóa chất và chịu nhiệt tốt.
Gioăng chì mặt bích
Gioăng chì hay gasket chì được làm từ tấm đệm chì hay tấm graphite chì chịu nhiệt. Về hình dạng cơ bản thì ron chì cũng như các loại ron khác như ron cao su, ron teflon,…. nhưng lại khác nhau ở vật liệu. Gioăng chì mặt bích là vật liệu làm từ than chì gia cố bằng lớp thép không gỉ SS316/316L dày 0.05mm và được chế tạo theo tiêu chuẩn mặt bích JIS, DIN, ANSI, BS.
Gioăng amiang mặt bích
Gioăng amiang mặt bích là sản phẩm được gia công cắt từ tấm gioăng amiang để làm kín giữa các mặt bích của van công nghiệp và đường ống, với mục đích không cho môi chất rò rỉ ra bên ngoài môi trường.
Phụ kiện bu lông và đai ốc cho mặt bích
Bu lông và đai ốc là phụ kiện không thể thiếu khi dùng mặt bích. Cùng xem tiếp bài viết để hiểu rõ hơn về phụ kiện mặt bích nhé!
Phụ kiện bulông mặt bích
Bu lông là vật liệu kim loại có thân hình trụ và các rãnh tương tự các rãnh bên trong đai ốc. Một bulông được lắp vào một lỗ trong ren tròn của đai ốc. Nơi các rãnh của bulông khớp với các rãnh của đai ốc.
Trong ngành công nghiệp dầu khí, hoá chất để kết nối mặt bích thì bu lông Stud và Bulông Hex được sử dụng phổ biến.
- Bu lông Stud là một thanh có ren với 2 đai ốc hình lục giác nặng

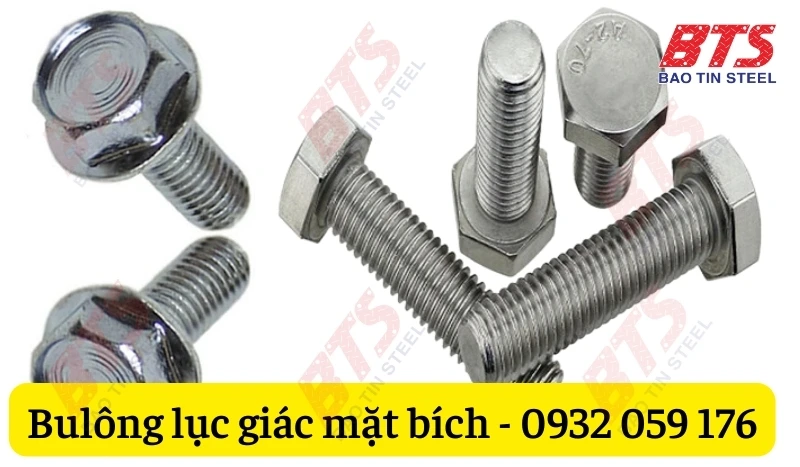

- Bu lông Hex (bulông lục giác) là sản phẩm cơ khí có cấu tạo thân hình trụ tròn và tiện ren. Trong đó, một đầu của bulong có hình lục giác và kích thước lớn hơn đầu còn lại. Bulong lục giác được ứng dụng với các đai ốc để dễ dàng tháo lắp hoặc điều chỉnh.

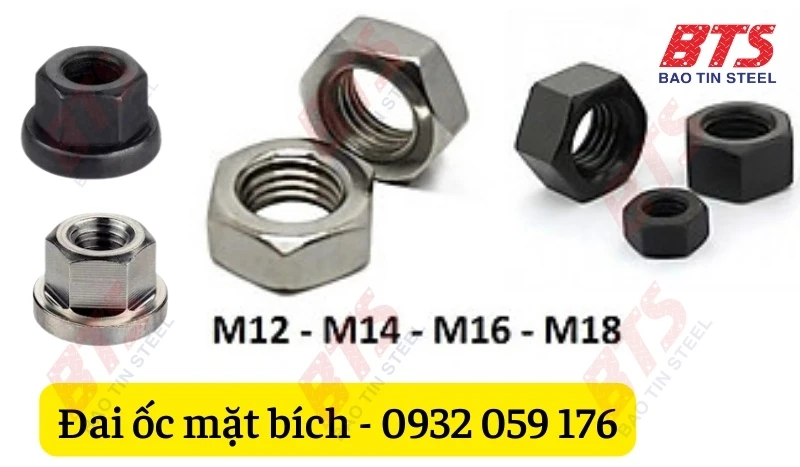

Đai ốc
Đai ốc hay còn gọi là con tán hoặc ê-cu là một chi tiết liên kết cơ khí có lỗ đã được tạo ren. Đai ốc luôn dùng cùng bulong để kẹp chặt hai hoặc nhiều chi tiết với nhau. Hai bộ phận kết hợp với nhau bởi ma sát ren, sức căng vừa của bu lông, và sức nén của chi tiết.
Đai ốc không cố định một hình dạng mà nó rất đa dạng, tuy nhiên được ứng dụng nhiều nhất là đai ốc lục giác. Bên cạnh đó, còn có đai ốc hình trụ, đai ốc có mũi và một số loại khác. Điểm chung của các loại đai ốc là được mạ kẽm để tăng tính chống ăn mòn.

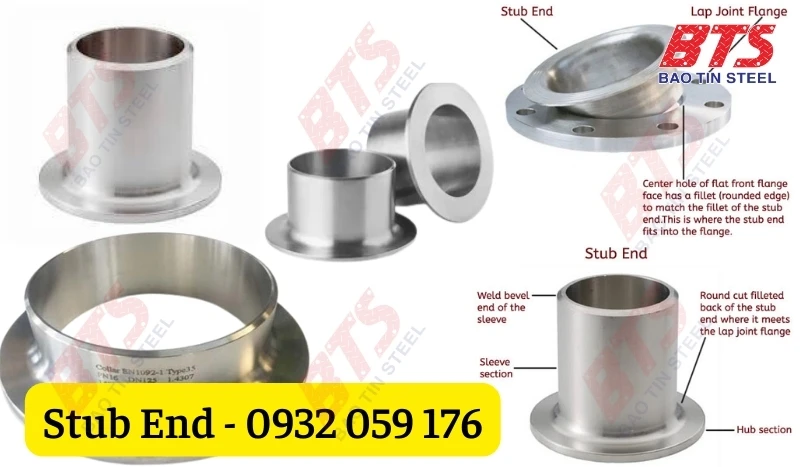

Phụ kiện Stub End mặt bích
Stub End cũng là phụ kiện mặt bích, phụ kiện nối ống, chúng được sử dụng chung với Lap Joint Flange để thay thế cho mặt bích hàn cố định. Với sự kết hợp này, Lap Joint Flange có thể trượt trên đường ống và xoay quanh Stub End dễ dàng chỉnh hướng ống khi lắp đặt.
Khi làm việc liên quan đến mặt bích (Flange), phụ kiện mặt bích chúng ta sẽ đụng chạm đến các thông số kỹ thuật: tiêu chuẩn, quy cách, bản vẽ,…. để hiểu rõ hơn các bạn có thể tham khảo catalogue phụ kiện inox mặt bích, catalogue phụ kiện mặt bích inox.
Dầu bôi trơn
Dầu bôi trơn được sử dụng để bôi trơn các bộ phận của mặt bích nhằm giảm ma sát và nâng cao độ bền của hệ thống.
Mặt bích và phụ kiện mặt bích là một trong những sản phẩm có vai trò rất quan trọng trong việc lắp đặt, vận hành các hệ thống đường ống trong mọi lĩnh vực đời sống.
Công ty Thép Bảo Tín chuyên cung cấp ống, phụ kiện co mặt bích inox 316, 304 (thép không gỉ), thép,…. theo mọi yêu cầu bản vẽ kỹ thuật, theo các tiêu chuẩn.
Hãy đặt hàng mua ngay các phụ kiện mặt bích chất lượng, giá tốt tại Thép Bảo Tín. Công ty chúng tôi luôn sẵn hàng số lượng lớn mặt bích và phụ kiện trong kho. Chỉ cần liên hệ đến 0932 059 176, còn lại tất cả đã có Thép Bảo Tín lo, hỗ trợ tốt nhất nhu cầu cho khách hàng.
