Trong ngành sắt thép và cơ khí chế tạo, xử lý nhiệt kim loại là công đoạn quyết định trực tiếp đến cơ tính, độ bền và tuổi thọ của vật liệu. Từ phôi thép, thép tấm, thép hình đến ống thép và chi tiết máy đều phải trải qua một hoặc nhiều chu trình nhiệt luyện trước khi đưa vào sử dụng. Bài viết dưới đây của chúng tôi sẽ giúp bạn hiểu xử lý nhiệt kim loại là gì? đặc điểm và quy trình xử lý. Nếu bạn đang làm việc trong lĩnh vực luyện kim, sắt thép thì đừng chần chừ xem ngay bài viết nhé!
Nội dung chính
Xử lý nhiệt kim loại là gì?
Xử lý nhiệt kim loại là quá trình sử dụng nhiệt lượng để tác động làm thay đổi cấu trúc tinh thể của kim loại hoặc hợp kim ở trạng thái rắn. Mục đích của quá trình này là điều chỉnh các đặc tính cơ lý (độ cứng, độ dẻo, độ bền, tính chống mài mòn) theo mong muốn mà không làm thay đổi hình dáng hay kích thước của vật thể.
Trong sản xuất thép, xử lý nhiệt kim loại là công đoạn quyết định cơ tính cuối cùng của vật liệu. Sau khi luyện, đúc và cán, thép mới chỉ đạt đúng thành phần hóa học và hình dạng. Còn để đạt độ bền, độ cứng hay độ dai theo tiêu chuẩn kỹ thuật thì bắt buộc phải qua xử lý nhiệt.
Các phương pháp xử lý nhiệt kim loại
Để phân loại các phương pháp xử lý nhiệt (nhiệt luyện), người ta thường chia dựa trên mục đích sử dụng và cách thức thay đổi cấu trúc của kim loại. Dưới đây là các nhóm phương pháp phổ biến nhất trong ngành cơ khí:
Nhóm nhiệt luyện thông thường
Đây là nhóm phương pháp tác động lên toàn bộ tiết diện của chi tiết, làm thay đổi tính chất từ trong ra ngoài.

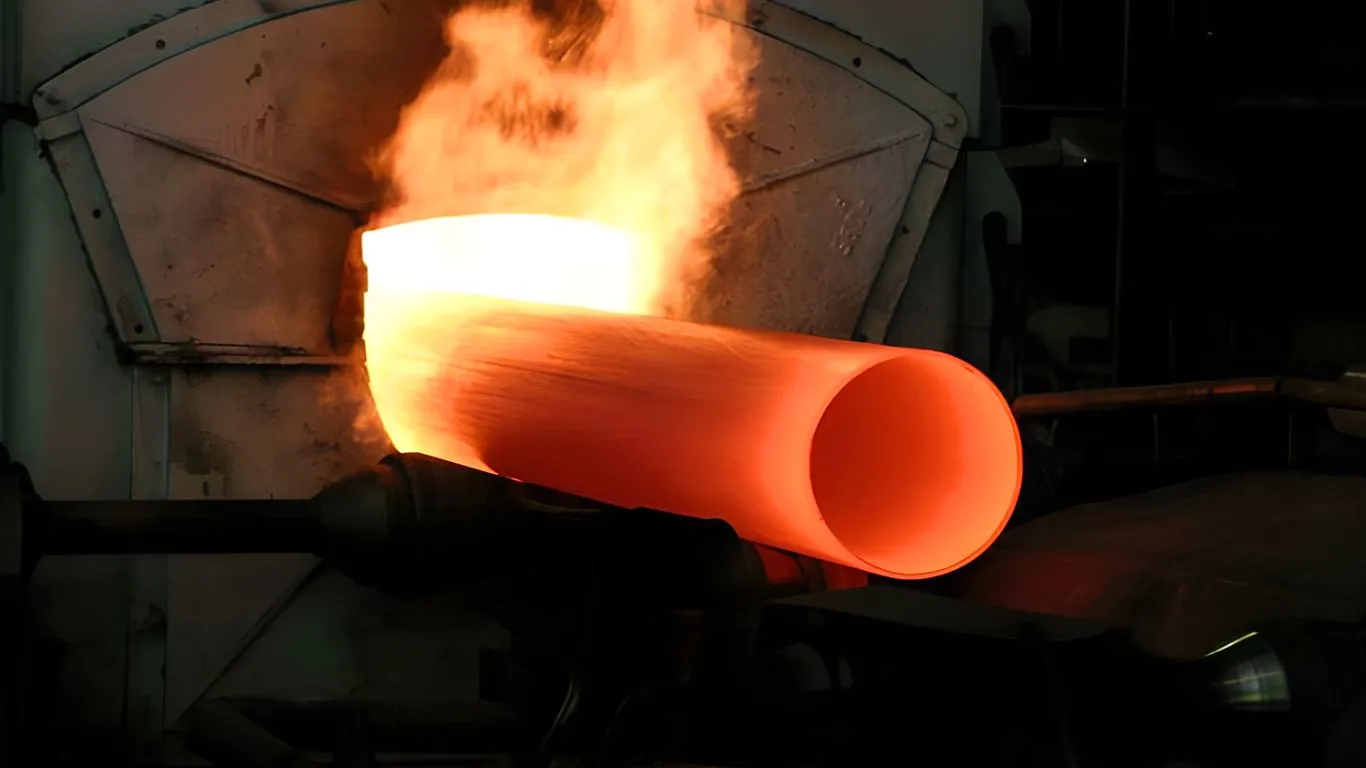

- Ủ (Annealing): Nung nóng thép rồi làm nguội rất chậm (thường là cùng với lò). Phương pháp này giúp làm thép mềm đi để dễ cắt gọt, tăng độ dẻo để dễ dập, cán và khử ứng suất dư.
- Thường hóa (Normalizing): Nung nóng thép rồi làm nguội ngoài không khí tĩnh. Nó giúp làm nhỏ hạt tinh thể, tạo độ cứng vừa phải để gia công cơ khí tốt hơn và chuẩn bị cho các bước nhiệt luyện tiếp theo.
- Tôi (Quenching): Nung nóng lên nhiệt độ cao rồi làm nguội rất nhanh (trong nước, dầu hoặc dung dịch muối).Nhờ vậy, giúp thép đạt được độ cứng và tính chống mài mòn cao nhất. Tuy nhiên, thép sau khi tôi thường rất giòn.
- Ram (Tempering): Là công đoạn bắt buộc sau khi tôi. Nung lại thép đã tôi ở nhiệt độ thấp hơn rồi làm nguội.Nhờ vậy, giúp giảm độ giòn, điều chỉnh độ cứng và độ bền theo đúng yêu cầu kỹ thuật, giúp chi tiết dẻo dai hơn.
Nhóm nhiệt luyện bề mặt
Phương pháp này chỉ làm cứng lớp vỏ ngoài của chi tiết (từ 0.5mm đến vài mm), trong khi phần lõi vẫn giữ được độ dẻo và dai để chịu va đập.

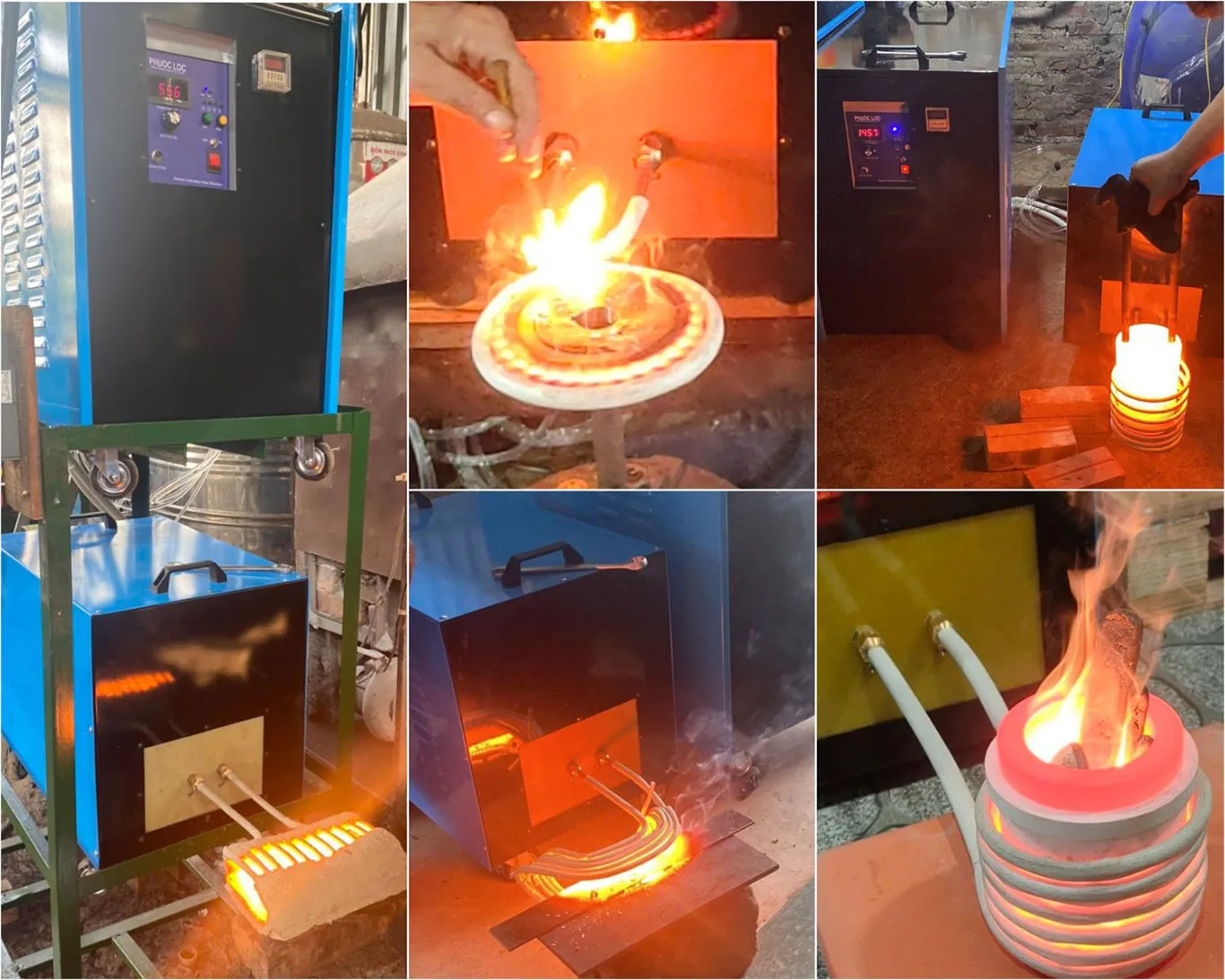

- Tôi bề mặt bằng dòng điện cao tần: Sử dụng hiện tượng cảm ứng điện từ để nung nóng cực nhanh lớp bề mặt rồi phun nước làm lạnh. Phương pháp này dùng cho trục khuỷu, bánh răng, các chi tiết cần bề mặt cứng nhưng lõi bền.
- Tôi bằng ngọn lửa oxy-acetylen: Dùng ngọn lửa nhiệt độ cao lướt nhanh qua bề mặt rồi làm lạnh ngay. Thường dùng cho các chi tiết cực lớn mà lò nhiệt luyện không chứa vừa.

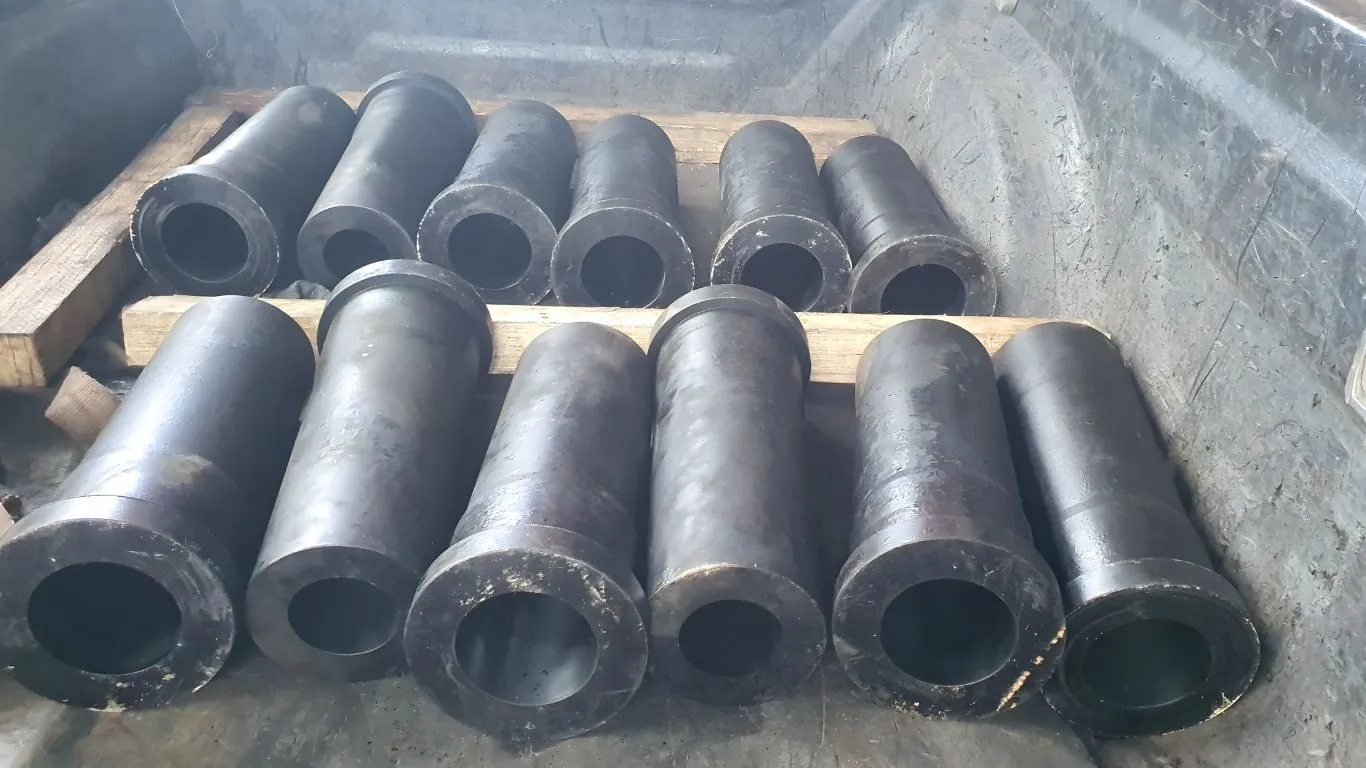

Nhóm hóa nhiệt luyện
Đây là phương pháp thay đổi cả cấu trúc lẫn thành phần hóa học của lớp bề mặt bằng cách khuếch tán các nguyên tố hóa học vào.
- Thấm Cacbon (Carburizing): Đưa thêm nguyên tố Cacbon vào bề mặt thép ít cacbon. Sau đó đem tôi và ram sẽ được lớp vỏ cực cứng.
- Thấm Nitơ (Nitriding): Khuếch tán Nitơ vào bề mặt thép. Phương pháp này giúp tạo độ cứng cực cao mà không cần tôi lại, khả năng chống mài mòn và chống ăn mòn hóa học rất tốt.
Ví dụ điển hình về vai trò của xử lý nhiệt kim loại
Thực tế cho thấy, vai trò của xử lý nhiệt rất quan trọng đối với dòng thép hợp kim. Cụ thể, thép hợp kim chứa các nguyên tố như Crom, Mangan, Silic… . Nhưng nếu không nhiệt luyện, các nguyên tố này chỉ nằm yên và không mang lại tác dụng gì. Nhiệt luyện giúp “kích hoạt” các đặc tính của chúng để thép đạt được độ cứng hoặc độ bền theo mục đích sử dụng.
Thép Mangan cao Mn13
Thép mangan cao Mn13 được sử dụng cho các chi tiết chịu va đập và mài mòn mạnh như búa nghiền, răng gầu xúc, tấm lót máy nghiền. Tuy nhiên, để phát huy hết ưu điểm của vật liệu này, bắt buộc phải xử lý nhiệt đúng quy trình.
Thông thường, thép được nung phân cấp, austenit hóa khoảng 1050°C rồi làm nguội nhanh trong nước. Quá trình này giúp hòa tan carbide ở biên giới hạt, tạo tổ chức austenit đồng nhất và nâng cao độ dai va đập. Nếu không xử lý nhiệt đúng chế độ, thép Mn13 dễ bị giòn và nứt vỡ sớm trong điều kiện làm việc khắc nghiệt, dù thành phần hóa học vẫn đạt yêu cầu.
Thép độ bền cao
Thép độ bền cao như DP800 hay TRIP800 chỉ đạt đúng cơ tính khi được xử lý nhiệt phù hợp để hình thành đúng cấu trúc vi mô (ferit – martensit mịn hoặc austenit dư ổn định). Nếu nhiệt luyện không đúng chế độ, thép sẽ không đạt được sự cân bằng giữa độ bền và độ dẻo theo thiết kế.
Ví dụ, thép 30CrMnSi sau khi tôi và ram khoảng 300°C có thể đạt giới hạn bền kéo khoảng 1660 MPa và độ giãn dài trên 10%. Nhờ đó, vật liệu vừa bền cao vừa đủ dẻo, phù hợp cho các chi tiết chịu lực lớn và làm việc trong điều kiện khắc nghiệt.
Tại Thép Bảo Tín, ống thép đúc là ví dụ điển hình cho sản phẩm từ thép độ bền cao. Ống đúc dùng cho hệ thống hơi, dầu hoặc PCCC được yêu cầu về giới hạn chảy, độ bền kéo và độ dai va đập vô cùng khắt khe. Và chỉ những ống đáp ứng đúng tiêu chuẩn kỹ thuật mới được cung ứng cho thị trường.
Đây cũng là lý do Thép Bảo Tín chọn nhập ống trực tiếp từ nhà máy TianJin Yuheng – Đây là thương hiệu chuyên sản xuất ống đúc hàng đầu Trung Quốc. Hàng nhập về luôn có đủ CO, CQ để khách hàng kiểm tra và an tâm sử dụng. Để biết thêm về giá hay thông tin về ống đúc TianJin, bạn có thể liên hệ ngay 0932 059 176.
Xem thêm một vài sản phẩm ống thép đúc do Thép Bảo Tín phân phối
Thép dụng cụ SKD11 và SKD61
Với SKD11 (thép khuôn dập nguội), xử lý nhiệt giúp đạt độ cứng rất cao và tăng khả năng chống mài mòn. Sau khi tôi và ram đúng chế độ, khuôn và dao cắt sẽ bền mép, ít mẻ và làm việc ổn định hơn. Nếu nhiệt luyện không đúng, thép dễ giòn hoặc nhanh hỏng dù thành phần hóa học đạt chuẩn.
Với SKD61 (thép khuôn dập nóng), xử lý nhiệt giúp tăng độ bền ở nhiệt độ cao và khả năng chống nứt do sốc nhiệt. Nhờ đó, khuôn ép nhôm hoặc khuôn dập nóng có thể làm việc lâu dài mà không bị nứt sớm.
Kết luận
Xử lý nhiệt kim loại không chỉ là một công đoạn kỹ thuật trong sản xuất thép mà là yếu tố quyết định đến chất lượng thực tế của vật liệu. Nhờ kiểm soát đúng chế độ gia nhiệt và làm nguội, thép có thể đạt được độ cứng, độ bền, độ dai và khả năng chống mài mòn phù hợp với từng mục đích sử dụng.
Trong các sản phẩm thép công nghiệp, đặc biệt là ống thép chịu áp lực, thép khuôn hay thép hợp kim cường độ cao, xử lý nhiệt chính là bước giúp vật liệu không chỉ “đúng thành phần” mà còn “đúng tính năng làm việc”. Áp dụng đúng kỹ thuật xử lý nhiệt sẽ nâng cao độ an toàn, tuổi thọ và hiệu quả kinh tế cho công trình và thiết bị.
