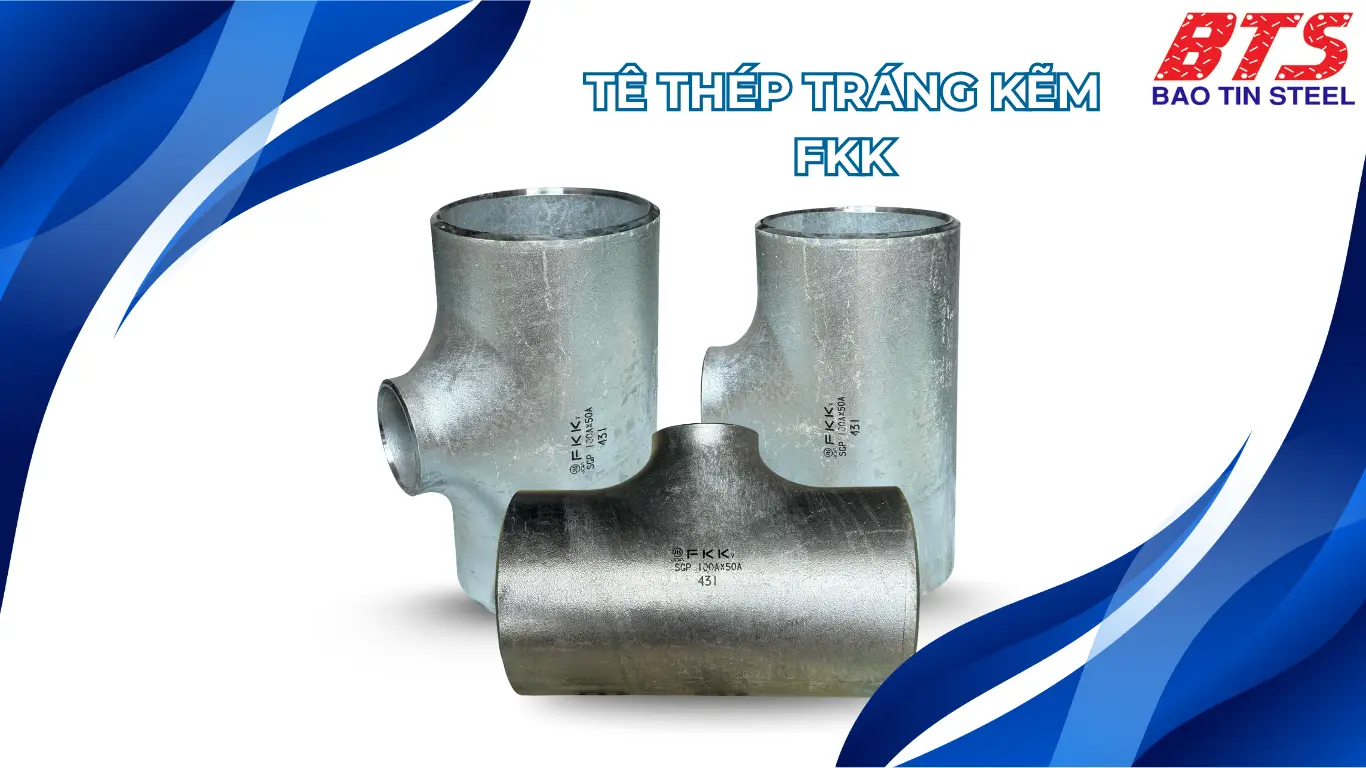

Tê thép tráng kẽm FKK là một trong những loại phụ kiện thi công hệ thống đường ống do FKK Việt Nam sản xuất. Mục đích sử dụng của các loại tê thép nói chung là để chia nhánh hoặc thay đổi hướng dòng chảy.
Trên thị trường có 2 loại tê thép chính là:
- Tê đều: được sử dụng trong những đoạn phân nhánh có kích thước ống bằng nhau.
- Tê giảm: được sử dụng trong những đoạn phân nhánh, mà ống rẽ nhánh có kích thước nhỏ hơn nhánh chính.
Đặc điểm nổi bật của tê thép tráng kẽm FKK
Để hiểu vì sao tê thép tráng kẽm FKK được nhiều kỹ sư và nhà thầu tin dùng trong các công trình, hãy cùng Thép Bảo Tín điểm qua những ưu điểm nổi bật sau:
- Chất liệu thép carbon tráng kẽm: tạo lớp phủ bền chắc, chống gỉ sét và oxy hóa hiệu quả, phù hợp cho cả môi trường ẩm ướt hay ngoài trời.
- Độ bền cơ học cao: chịu được áp lực và nhiệt độ lớn, đảm bảo hệ thống vận hành ổn định, an toàn.
- Đa dạng chủng loại: có cả tê đều và tê giảm, đáp ứng linh hoạt nhu cầu phân nhánh hoặc thay đổi đường kính trong hệ thống ống.
- Sản xuất theo tiêu chuẩn JIS/ISO: kích thước chính xác, dung sai thấp, dễ dàng lắp đặt và kết nối với các phụ kiện khác.
- Bề mặt sáng, đẹp mắt: vừa nâng cao tính thẩm mỹ, vừa kéo dài tuổi thọ sử dụng.
Bảng quy cách tê thép tráng kẽm FKK Việt Nam
Tại Thép Bảo Tín, chúng tôi cung cấp tê thép tráng kẽm FKK với cả 2 loại là tê đều và tê giảm. Tê thép có quy cách như sau:
- Đường kính danh nghĩa: DN15 ~ DN500
- Kích thước ngoài: 21,7 ~ 508 mm
- Bề mặt: mạ kẽm
- Độ dày: SGP, SCH40, SCH80
- Tiêu chuẩn sản xuất: ASME B16.9, JIS B2311
- Xuất xứ: Việt Nam
Cụ thể bạn đọc có thể xem trong bảng dưới đây, hoặc xem thêm tại Catalogue của FKK nhé.
| Đường kính danh nghĩa (mm) | Đường kính ngoài (mm) | Khoảng cách từ tâm tới bề mặt (mm) | Trọng lượng (Kg) | |||||
|---|---|---|---|---|---|---|---|---|
| DN1 | DN2 | OD1 | OD2 | C | M | SGP | SCH 40 | SCH 80 |
| 15 | 15 | 21,7 | 21,7 | 25,4 | 25,4 | 0,085 | 0,085 | 0,107 |
| 20 | 20 | 27,2 | 27,2 | 28,6 | 28,6 | 0,122 | 0,125 | 0,162 |
| 15 | 21,7 | 28,6 | 28,6 | 0,116 | 0,119 | 0,153 | ||
| 25 | 25 | 34 | 34 | 38,1 | 38,1 | 0,236 | 0,25 | 0,318 |
| 20 | 27,2 | 38,1 | 38,1 | 0,221 | 0,232 | 0,297 | ||
| 15 | 21,7 | 38,1 | 38,1 | 0,213 | 0,223 | 0,284 | ||
| 32 | 32 | 42,7 | 42,7 | 47,6 | 47,6 | 0,411 | 0,421 | 0,554 |
| 25 | 34 | 47,6 | 47,6 | 0,386 | 0,398 | 0,521 | ||
| 20 | 27,2 | 47,6 | 47,6 | 0,366 | 0,376 | 0,493 | ||
| 15 | 21,7 | 47,6 | 47,6 | 0,356 | 0,365 | 0,478 | ||
| 40 | 40 | 48,6 | 48,6 | 57,2 | 57,2 | 0,573 | 0,603 | 0,805 |
| 32 | 42,7 | 57,2 | 57,2 | 0,556 | 0,583 | 0,776 | ||
| 25 | 34 | 57,2 | 57,2 | 0,525 | 0,553 | 0,733 | ||
| 20 | 27,2 | 57,2 | 57,2 | 0,5 | 0,526 | 0,699 | ||
| 15 | 21,7 | 57,2 | 57,2 | 0,488 | 0,511 | 0,68 | ||
| 50 | 50 | 60,5 | 60,5 | 63,5 | 63,5 | 0,851 | 0,872 | 1,19 |
| 40 | 48,6 | 63,5 | 60,3 | 0,791 | 0,814 | 1,11 | ||
| 32 | 42,7 | 63,5 | 57,2 | 0,766 | 0,785 | 1,07 | ||
| 25 | 34 | 63,5 | 50,8 | 0,724 | 0,744 | 1,01 | ||
| 20 | 27,2 | 63,5 | 44,5 | 0,698 | 0,716 | 0,979 | ||
| 15 | 21,7 | 63,5 | 44,5 | 0,693 | 0,71 | 0,97 | ||
| 65 | 65 | 76,3 | 76,3 | 76,2 | 76,2 | 1,42 | 1,74 | 2,28 |
| 50 | 60,5 | 76,2 | 69,9 | 1,31 | 1,56 | 2,06 | ||
| 40 | 48,6 | 76,2 | 66,7 | 1,25 | 1,51 | 1,98 | ||
| 32 | 42,7 | 76,2 | 63,5 | 1,22 | 1,48 | 1,94 | ||
| 25 | 34 | 76,2 | 57,2 | 1,18 | 1,44 | 1,88 | ||
| 80 | 80 | 89,1 | 89,1 | 85,7 | 85,7 | 1,87 | 2,41 | 3,25 |
| 65 | 76,3 | 85,7 | 82,6 | 1,79 | 2,29 | 3,07 | ||
| 50 | 60,5 | 85,7 | 76,2 | 1,67 | 2,11 | 2,85 | ||
| 40 | 48,6 | 85,7 | 73 | 1,62 | 2,06 | 2,77 | ||
| 32 | 42,7 | 85,7 | 69,9 | 1,59 | 2,06 | 2,73 | ||
| 25 | 34 | 85,7 | 69,9 | 1,57 | 2,01 | 2,7 | ||
| 100 | 100 | 114,3 | 114,3 | 104,8 | 104,8 | 3,13 | 4,12 | 5,76 |
| 80 | 89,1 | 104,8 | 98,4 | 2,92 | 3,82 | 5,33 | ||
| 65 | 76,3 | 104,8 | 95,3 | 2,84 | 3,7 | 5,15 | ||
| 50 | 60,5 | 104,8 | 88,9 | 2,72 | 3,53 | 4,93 | ||
| 40 | 48,6 | 104,8 | 85,7 | 2,66 | 3,47 | 8,85 | ||
| 32 | 42,7 | 104,8 | 85,7 | 2,65 | 3,46 | 4,83 | ||
| 25 | 34 | 104,8 | 85,7 | 2,62 | 3,43 | 4,79 | ||
| 125 | 125 | 139,8 | 139,8 | 123,8 | 123,8 | 4,52 | 6,53 | 9,2 |
| 100 | 114,3 | 123,8 | 117,5 | 4,3 | 6,13 | 8,62 | ||
| 80 | 89,1 | 123,8 | 111,1 | 4,08 | 5,83 | 8,18 | ||
| 65 | 76,3 | 123,8 | 108 | 4 | 5,71 | 8,01 | ||
| 50 | 60,5 | 123,8 | 104,8 | 3,9 | 5,56 | 7,81 | ||
| 40 | 48,6 | 123,8 | 104,8 | 3,85 | 5,51 | 7,75 | ||
| 150 | 150 | 165,2 | 165,2 | 142,9 | 142,9 | 6,83 | 9,58 | 14,5 |
| 125 | 139,8 | 142,9 | 136,5 | 6,45 | 9,08 | 13,6 | ||
| 100 | 114,3 | 142,9 | 130,2 | 6,22 | 8,67 | 13 | ||
| 80 | 89,1 | 142,9 | 123,8 | 6 | 8,37 | 12,6 | ||
| 65 | 76,3 | 142,9 | 120,7 | 5,93 | 8,25 | 12,4 | ||
| 50 | 60,5 | 142,9 | 120,7 | 5,85 | 8,12 | 12,2 | ||
| 200 | 200 | 216,3 | 216,3 | 177,8 | 177,8 | 12,8 | 17,9 | 27,1 |
| 150 | 165,2 | 177,8 | 168,3 | 11,9 | 16,6 | 25,2 | ||
| 125 | 139,8 | 177,8 | 161,9 | 11,5 | 16,1 | 24,3 | ||
| 100 | 114,3 | 177,8 | 155,6 | 11,3 | 15,7 | 23,7 | ||
| 80 | 89,1 | 177,8 | 152,4 | 11,1 | 15,5 | 23,3 | ||
| 250 | 250 | 267,4 | 267,4 | 215,9 | 215,9 | 21,9 | 30,4 | 48,3 |
| 200 | 216,3 | 215,9 | 203,2 | 20,4 | 28,5 | 45 | ||
| 150 | 165,2 | 215,9 | 193,7 | 19,5 | 27,2 | 43,1 | ||
| 125 | 139,8 | 215,9 | 190,5 | 19,2 | 26,8 | 42,3 | ||
| 100 | 114,3 | 215,9 | 184,2 | 18,9 | 26,4 | 41,7 | ||
| 300 | 300 | 318,5 | 318,5 | 254 | 254 | 31,9 | 47,2 | 77,8 |
| 250 | 267,4 | 254 | 241,3 | 30,4 | 44,6 | 73,3 | ||
| 200 | 216,3 | 254 | 228,6 | 29 | 42,7 | 70 | ||
| 150 | 165,2 | 254 | 219,1 | 28,1 | 41,4 | 68,1 | ||
| 125 | 139,8 | 254 | 215,9 | 27,8 | 41 | 67,3 | ||
| 350 | 350 | 355,6 | 355,6 | 279,4 | 279,4 | 44,7 | 62,2 | 104 |
| 300 | 318,5 | 279,4 | 269,9 | 42,7 | 59,9 | 100 | ||
| 250 | 267,4 | 279,4 | 257,2 | 41,2 | 57,4 | 95,5 | ||
| 200 | 216,3 | 279,4 | 247,7 | 39,9 | 55,6 | 92,5 | ||
| 150 | 165,2 | 279,4 | 238,1 | 39 | 54,3 | 90,6 | ||
| 400 | 400 | 406,4 | 406,4 | 304,8 | 304,8 | 55,2 | 84,7 | |
| 350 | 355,6 | 304,8 | 304,8 | 54,2 | 84,7 | |||
| 300 | 318,5 | 304,8 | 295,3 | 52,2 | 82,3 | |||
| 250 | 267,4 | 304,8 | 282,6 | 50,7 | 79,8 | |||
| 200 | 216,3 | 304,8 | 273,1 | 49,4 | 78,1 | |||
| 150 | 165,2 | 304,8 | 263,5 | 48,5 | 76,8 | |||
| 450 | 450 | 457,2 | 457,2 | 342,9 | 342,9 | 70 | 125 | |
| 400 | 406,4 | 342,9 | 330,2 | 67,9 | 120 | |||
| 350 | 355,6 | 342,9 | 330,2 | 66,9 | 117 | |||
| 300 | 318,5 | 342,9 | 320,7 | 64,9 | 114 | |||
| 250 | 267,4 | 342,9 | 308 | 63,9 | 112 | |||
| 200 | 216,3 | 342,9 | 298,5 | 62,1 | 110 | |||
| 500 | 500 | 508 | 508 | 381 | 381 | 86,6 | 163 | |
| 450 | 457,2 | 381 | 368,3 | 84,2 | 158 | |||
| 400 | 406,4 | 381 | 355,6 | 82,1 | 152 | |||
| 350 | 355,6 | 381 | 355,6 | 81,1 | 149 | |||
| 300 | 318,5 | 381 | 346,1 | 80,1 | 147 | |||
| 250 | 267,4 | 381 | 333,4 | 79 | 145 | |||
| 200 | 216,3 | 381 | 323,9 | 76,9 | 143 | |||
=> Tham khảo thêm:

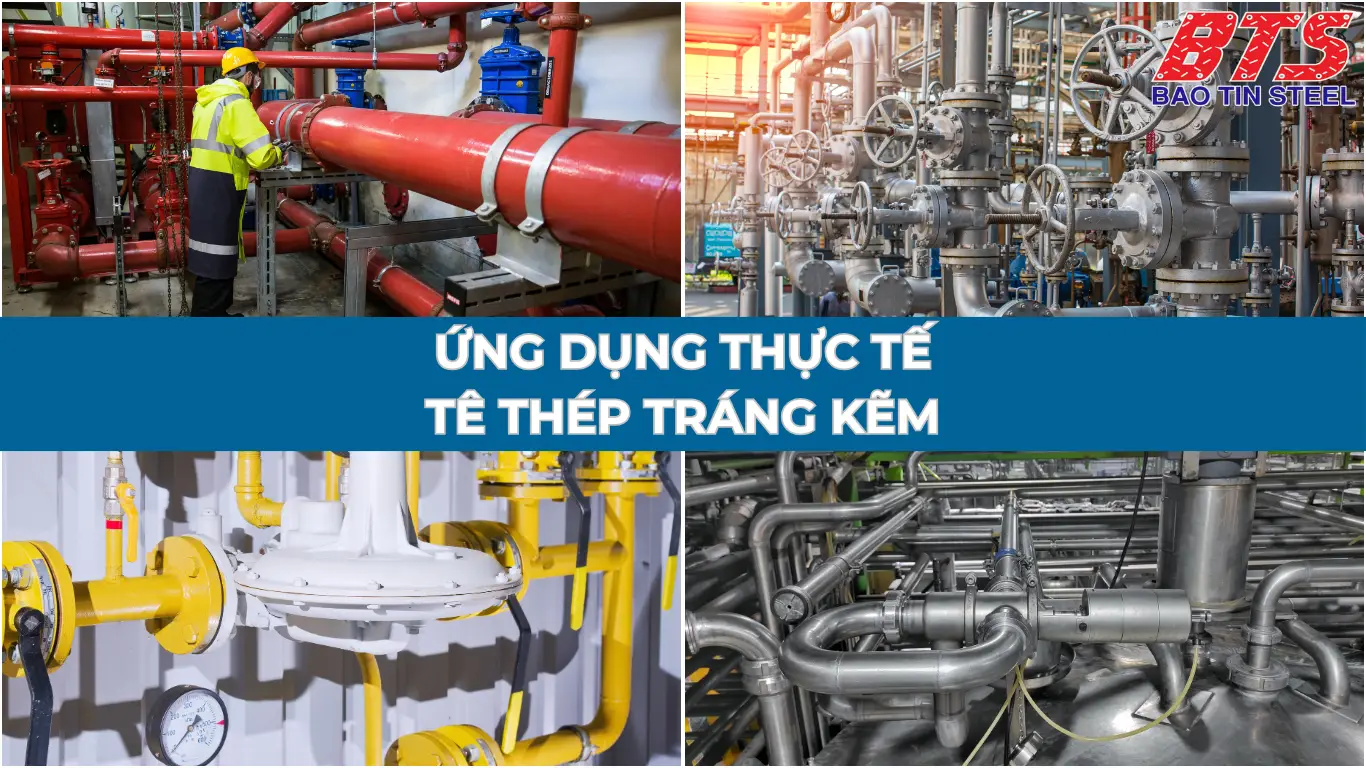

Ứng dụng của tê thép
Với độ bền cao và khả năng chống gỉ sét vượt trội, tê thép tráng kẽm FKK được sử dụng rộng rãi trong nhiều hệ thống đường ống khác nhau:
- Cơ sở xử lý chất thải, xử lý hóa chất
- Nhà máy bia, cơ sở hóa dầu, nhà máy đông lạnh, sản xuất giấy
- Ngành dầu khí, hóa chất
- Đường ống khí nén và hơi
- Công trình cơ điện (MEP) và dân dụng
Lợi ích kinh tế khi sử dụng tê thép tráng kẽm FKK
Không chỉ nổi bật về chất lượng và tính ứng dụng, tê thép tráng kẽm FKK còn mang lại nhiều lợi ích kinh tế rõ rệt cho nhà thầu và chủ đầu tư:
- Tuổi thọ cao, khả năng chống gỉ sét tốt, nhờ đó giúp doanh nghiệp tiết kiệm chi phí bảo trì.
- Giá thành cạnh tranh so với các loại tê hàn nhập khẩu.
- Đa dạng quy cách từ DN15 đến DN400, dễ dàng lựa chọn theo nhu cầu, tránh lãng phí chi phí lưu kho.
- Sản phẩm được sản xuất theo các tiêu chuẩn nghiêm ngặt, JIS/ISO, giảm rủi ro rò rỉ hay hỏng hóc, giúp tiết kiệm chi phí khắc phục sự cố.
Hướng dẫn lắp đặt & bảo dưỡng
Để tê thép tráng kẽm FKK phát huy tối đa hiệu quả và duy trì tuổi thọ bền lâu, trong quá trình lắp đặt và bảo dưỡng bạn cần tuân thủ đúng các hướng dẫn kỹ thuật sau:
Hướng dẫn lắp đặt
- Chuẩn bị bề mặt: làm sạch đầu ống và bề mặt tiếp xúc của tê, loại bỏ bụi bẩn, dầu mỡ và gỉ sét.
- Căn chỉnh chính xác: đặt tê vào đúng vị trí, đảm bảo trục ống và nhánh phân chia thẳng hàng.
- Thực hiện hàn: sử dụng phương pháp hàn hồ quang hoặc hàn CO₂, chú ý kiểm soát nhiệt độ để lớp kẽm không bị bong tróc.
- Kiểm tra kín khít: sau khi hàn, tiến hành thử áp hoặc thử kín để chắc chắn không có hiện tượng rò rỉ.
Hướng dẫn bảo dưỡng
- Kiểm tra định kỳ: quan sát bề mặt tê thép tráng kẽm, đặc biệt tại vị trí mối hàn, để phát hiện sớm dấu hiệu gỉ sét.
- Xử lý bề mặt: nếu xuất hiện điểm gỉ nhỏ, có thể vệ sinh và sơn phủ lớp chống gỉ bổ sung.
- Thay thế kịp thời: khi phát hiện mối hàn nứt, ăn mòn nặng hoặc biến dạng cơ học, nên thay mới để tránh ảnh hưởng đến toàn bộ hệ thống.
Trên đây là những thông tin tổng quan về tê thép mạ kẽm FKK. Nếu bạn đang tìm kiếm phụ kiện ống chính hãng – chất lượng – giá tốt, hãy liên hệ ngay cho Thép Bảo Tín để được tư vấn chi tiết và nhận báo giá ưu đãi:
