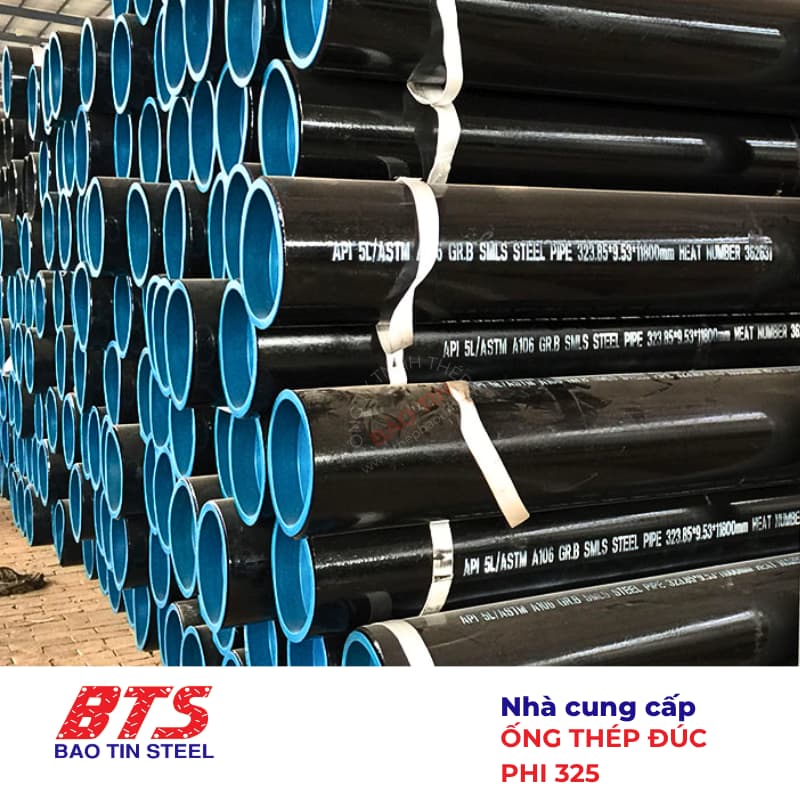

Thép ống đúc phi 325 dn300

Thép ống đúc phi 325 dn300

Thép ống đúc phi 325 dn300

Thép ống đúc phi 325 dn300
Thép ống đúc

Bảng quy cách ống thép đúc phi 323 DN300

bảng quy cách ống thép đúc phi 325 dn300

Bảng quy cách ống  thép đúc phi 21 – phi 1219

Nominal pipe size Outsize

Diameter

Nominal wall thickness (mm)
A B ASME SCH10 SCH20 SCH30 STD SCH40 SCH60 XS SCH80 SCH120 SCH160 XXS
15 1/2″ 21.3 2.11 2.41 2.77 2.77 3.73 3.73 4.78 7.47
20 3/4″ 26.7 2.11 2.41 2.87 2.87 3.91 3.91 5.56 7.82
25 1″ 33.4 2.77 2.9 3.38 3.38 4.55 4.55 6.35 9.09
32 1.1/4″ 42.2 2.77 2.97 3.56 3.56 4.85 4.85 6.35 9.7
40 1.1/2″ 48.3 2.77 3.18 3.68 3.68 5.08 5.08 7.14 10.151
50 2″ 60.3 2.77 3.18 3.91 3.91 5.54 5.54 8.74 11.07
65 2.1/2″ 73 3.05 4.78 5.16 5.16 7.01 7.01 9.53 14.02
80 3″ 88.9 3.05 4.78 5.49 5.49 7.62 7.62 11.13 15.25
90 3.1/2″ 101.6 3.05 4.78 5.74 5.74 8.08 8.08
100 4″ 114.3 3.05 4.78 6.02 6.02 8.56 8.56 11.13 13.49 17.12
125 5″ 141.3 3.4 6.55 6.55 9.53 9.53 12.7 15.88 19.05
150 6″ 168.3 3.4 7.11 7.11 10.97 10.97 14.27 18.26 21.95
200 8″ 219.1 3.76 6.35 7.07 8.18 8.18 10.31 12.7 12.7 18.26 23.01 22.23
250 10″ 273 4.19 6.35 7.8 9.27 9.27 12.7 12.7 15.09 21.44 28.58 25.4
300 12″ 323.8 4.57 6.35 8.38 9.53 10.31 14.27 12.7 17.48 25.4 33.32 25.4
350 14″ 355.6 6.35 7.92 9.53 9.53 11.13 15.09 12.7 19.05 27.79 35.71
400 16″ 406.4 6.35 7.92 9.53 9.53 12.7 16.66 12.7 21.44 30.96 40.19
450 18″ 457.2 6.35 7.92 11.13 9.53 14.27 19.05 12.7 23.83 34.93 45.24
500 20″ 508 6.35 9.53 12.7 9.53 15.09 20.62 12.7 26.19 38.1 50.01
550 22″ 558.8 6.35 9.53 12.7 9.53 15.09 22.23 12.7 28.58 41.28 53.98
600 24″ 609.6 6.35 9.53 14.27 9.53 17.48 24.61 12.7 30.96 46.02 59.54
650 26″ 660.4 7.92 12.7 9.53 12.7
700 28″ 711.2 7.92 12.7 15.88 9.53 12.7
750 30″ 762 7.92 12.7 15.88 9.53 12.7
800 32″ 812.8 7.92 12.7 15.88 9.53 17.48 12.7
850 34″ 863.6 Min: 9.53mm Max: 135mm For boiler pipe
900 36″ 914.4
950 38″ 965.2
1000 40″ 1016
1050 42″ 1066.8
1100 44″ 1117.6
1150 46″ 1168.4
1200 48″ 1219.2









Nhà nhập khẩu ống thép đúc chuyên nghiệp Bảo Tín
