Tiếp tục chuỗi bài viết về tiêu chuẩn mặt bích, trong bài viết hôm nay Thép Bảo Tín chia sẻ về tiêu chuẩn mặt bích BS PN16.
Chỉ với 10 phút, các bạn sẽ biết được tiêu chuẩn bích BS PN16 là gì, và những vấn đề quay quanh nó. Mời các bạn cùng tham khảo.

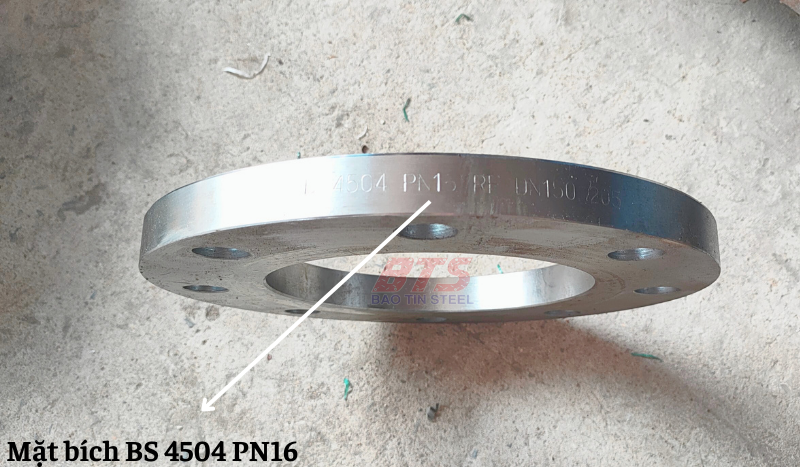

Giới thiệu tiêu chuẩn mặt bích BS PN16
Mặt bích (còn có tên gọi khác là bích, flange). Đây là loại phụ kiện và cũng là một phương pháp kết nối các đường ống, van, máy bơm cùng các thiết bị khác để tạo thành một hệ thống đường ống. Được chế tạo bằng nhiều vật liệu khác nhau như inox hoặc thép.
BS là gì?
BS là chữ viết tắt của từ British Standards dịch ra tiếng Việt có nghĩa là tiêu chuẩn Anh. Tiêu chuẩn Anh ( BS ) là các tiêu chuẩn do Tập đoàn BSI sản xuất được thành lập theo Hiến chương Hoàng gia và được chính thức chỉ định là Cơ quan Tiêu chuẩn Quốc gia (NSB) cho Vương quốc Anh.
Tiêu chuẩn BS PN16 là gì?
“Tiêu chuẩn mặt bích BS 4504 PN16 là một trong những tiêu chuẩn được sử dụng phổ biến trong các ứng dụng đường ống. Tiêu chuẩn này quy định thông số kỹ thuật về áp suất làm việc, kích thước và vật liệu của mặt bích. Áp suất làm việc của mặt bích BS PN16 là 16kg/cm2, trong khi kích thước của bích được điều chỉnh theo đường kính của ống hoặc bộ phận khác mà mặt bích được gắn vào”.
Có thể bạn chưa biết, PN16 = 16Bar = 16kg/cm2.
Đối với đường ống có kích thước từ DN10 đến DN200, ta có thể dùng bích PN16 thay thế bích PN10. Bởi vì:
- Đều tuân thủ tiêu chuẩn BS4504
- Chúng có cùng khoảng cách tâm lỗ bu lông.
Tuy nhiên, áp suất làm việc của mặt bích PN16 lớn hơn so với PN10, do đó khi sử dụng mặt bích PN16 thay thế PN10, ta cần đảm bảo rằng công trình đó đủ sức chịu được áp suất làm việc của mặt bích PN16.
Xem thêm: tiêu chuẩn mặt bích BS PN10
Tới đây, chắc hẳn các anh em đã biết được tiêu chuẩn bích BS4504 PN16 là gì rồi. Vậy tiếp theo, chúng ta đi khám phá xem loại mặt bích này có điểm mạnh gì nổi bật hơn so với các mặt bích khác.
Điểm mạnh của mặt bích tiêu chuẩn BS4504 PN16
Mức độ phổ biến
Điều đầu tiên khi chúng ta nhắc đến điểm mạnh của mặt bích BS4504 PN16 đó là mức độ phổ biến. Bởi vì, PN16 là áp suất làm việc chung mà nhiều hệ thống áp dụng.
-> Chính vì lý do này, mức độ thông dụng của sản phẩm rất cao.
Khả năng chịu nhiệt tốt
Bích tiêu chuẩn BS 4504 PN16 được chế tạo phổ biến từ hai vật liệu:
- Inox
- Thép
Chính vì thế mà khả năng chịu nhiệt độ của sản phẩm tốt. Khi sử dụng bạn có thể yên tâm dùng cho các hệ thống môi trường khắc nghiệt, đặc biệt.
Độ chính xác cao
Bích theo tiêu chuẩn BS PN16 được sản xuất với độ chính xác cao, đảm bảo sự đồng nhất và khả năng liên kết chặt chẽ giữa các bộ phận.
Dễ dàng thay thế và lắp đặt
Mặt bích BS4504 PN16 có kích thước và đường kính đa dạng. Điều này giúp cho việc thay thế, lắp đặt trở nên dễ dàng hơn.
Như đề cập ở trên, hiện nay mặt bích PN16 được chế tạo từ 2 vật liệu phổ biến là: inox và thép. Đọc tiếp để tìm hiểu sâu về vật liệu chế tạo mặt bích inox có áp suất làm việc 16 bar này.
Vật liệu chế tạo mặt bích inox BS4504 PN16
Vật liệu cấu tạo nên bích inox 16 bar là dạng inox Austenitic với các mác thông dụng là
- 304
- 316
- Hoặc 316L
-> Austenitic là loại thép không gỉ thông dụng nhất, nó có chứa tối thiểu 7% niken, 16% crôm, carbon (C) 0.08% max.
Mác inox 304
Mác 304 là một trong những loại phổ biến được sử dụng để sản xuất mặt bích inox 304. Nó chiếm khoảng 80% sản lượng mặt bích được sản xuất.
Nó được sản xuất từ hợp kim thép không gỉ chứa khoảng 18% Crom và 8% Niken. Cho nên, mang đến độ cứng và khả năng chống ăn mòn tốt trong nhiều môi trường làm việc khác nhau.
Đây là dòng có ưu điểm;
- Độ bền cao
- Dễ dàng gia công
- Giá thành vừa phải
-> Do đó, nó luôn được lựa chọn hàng đầu để dùng trong các hệ thống đường ống inox.
Tuy nhiên, đối với các ứng dụng yêu cầu tính chống ăn mòn cao hơn, các mác khác như 316 hoặc 316L có thể được sử dụng thay thế để đảm bảo tính an toàn và hiệu quả của hệ thống đường ống.
Mác inox 316
Mác 316 là một trong những loại phổ biến được dùng để sản xuất mặt bích inox 316. Loại hợp kim thép không gỉ chứa khoảng 16% Crom, 10% Niken và 2% Molybdenum.
Mác 316 có hàm lượng Niken cao hơn so với dòng 304, đồng thời được bổ sung thêm Molypden giúp:
- Tăng tính chống rỗ trong các môi trường clorua.
- Có độ cứng và khả năng chống ăn mòn cao hơn so với 304, đặc biệt là trong môi trường chứa muối và axit.
- Tuy nhiên, giá thành của nó cũng cao hơn so với mác thép 304.
Bảng quy cách mặt bích tiêu chuẩn BS4504 PN16
Để giúp các bạn nắm rõ hơn về bảng quy cách mặt bích theo tiêu chuẩn BS4504 PN16, ngay sau đây Thép Bảo Tín đề cập đến vấn đề này.
| Bảng quy cách mặt bích tiêu chuẩn BS 4504 PN16 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kích thước danh nghĩa MB DN | B mm | C mm | D mm | E mm | Kích thước bề mặt Face Dimensions | α mm | e mm | ||||
| PN 16 | a mm | b mm | c mm | d mm | |||||||
| 10 | 40 | 34 | 35 | 24 | 23 | 2 | 4 | 3 | 2 | – | 5 |
| 15 | 45 | 39 | 40 | 29 | 28 | 2 | 4 | 3 | 2 | – | 5 |
| 20 | 58 | 50 | 51 | 36 | 35 | 2 | 4 | 3 | 2 | 41°16′ | 5 |
| 25 | 68 | 57 | 58 | 43 | 42 | 2 | 4 | 3 | 2 | 41°16′ | 5 |
| 32 | 78 | 65 | 66 | 51 | 50 | 2 | 4 | 3 | 2 | 41°16′ | 5 |
| 40 | 88 | 75 | 76 | 61 | 60 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 50 | 102 | 87 | 88 | 73 | 72 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 65 | 122 | 109 | 110 | 95 | 94 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 80 | 138 | 120 | 121 | 106 | 105 | 3 | 4 | 3 | 2 | 41°16′ | 5 |
| 100 | 158 | 149 | 150 | 129 | 128 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 125 | 188 | 175 | 176 | 155 | 154 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 150 | 212 | 203 | 204 | 183 | 182 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 200 | 268 | 259 | 260 | 239 | 238 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 250 | 320 | 312 | 313 | 292 | 291 | 3 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 300 | 378 | 363 | 364 | 343 | 342 | 4 | 4.5 | 3.5 | 2.5 | 32°15′ | 6 |
| 350 | 438 | 421 | 422 | 395 | 394 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 400 | 490 | 473 | 474 | 447 | 446 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 450 | 550 | 523 | 524 | 497 | 496 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 500 | 610 | 575 | 576 | 549 | 548 | 4 | 5 | 4 | 3 | 27°24′ | 7 |
| 600 | 725 | 675 | 676 | 649 | 648 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 700 | 795 | 777 | 778 | 751 | 750 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 800 | 900 | 882 | 883 | 856 | 855 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 900 | 1000 | 987 | 988 | 961 | 960 | 5 | 5 | 4 | 3 | 27°24′ | 7 |
| 1000 | 1115 | 1092 | 1094 | 1062 | 1060 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1200 | 1330 | 1292 | 1294 | 1262 | 1260 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1400 | 1530 | 1492 | 1494 | 1462 | 1460 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1600 | 1750 | 1692 | 1694 | 1662 | 1660 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 1800 | 1950 | 1982 | 1894 | 1862 | 1860 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
| 2000 | 2150 | 2092 | 2094 | 2062 | 2060 | 5 | 6 | 5 | 4 | 28°39′ | 8 |
Với những thông tin trên, bạn có thắc mắc bích (flange) BS PN16 được ứng gì vào thực tế không? Nếu có hãy tham khảo ngay dưới đây.
Ứng dụng thực tế của tiêu chuẩn mặt bích BS4504 PN16
Với áp suất làm việc là 16 bar (16kg/cm2), mặt bích BS PN16 được dùng trong các công trình xây dựng, hệ thống cầu đường và các công trình đường ống. Cụ thể, mặt bích được dùng với tác dụng như:
- Kết nối ống với ống, giúp giảm thiểu momen xoắn tác dụng lên đoạn đường ống.
- Đối với mặt bích mù, thì được sử dụng để bịt đường ống chờ, van chờ, đường xả.
- Kết nối ống với van công nghiệp, hoặc thiết bị như lò hơi, bình chứa,….
- Dùng trong các hệ thống xử lý nước, đường bơm, bể lắng,…
- Sử dụng trong sản xuất hoá chất
- Sử dụng mặt bích tiêu chuẩn BS PN16 trong hệ thống cấp thoát nước
- Hệ thống sản xuất thực phẩm, dược phẩm, nước giải khát, v…v…
- Trong các nhà máy nhiệt điện, thủy điện và vô vàn hệ thống đường ống công nghiệp khác
- Dùng trong thiết bị PCCC
